[Buh]

тогда проблема=) я в Москве

косяк в плате управления, я не знаю что подсказать.

[Саша]

Купить другую, а эту вернуть продавцу по гарантии. Это самое простое решение.

buh, как эта плата выглядит?

[Buh]

она у вас под передней панелью. там где экран и все кнопки

[karam]

Была проблема с 565ex не вспыхивала совсем поменял трансформатор поджига и конденсатор что в связке с ним, поработала пару недель а сейчас другая проблема: вспыхивает через раз то есть один раз щелкнул фотоаппаратом вспышка сработала второй раз уже не светит третий раз опять светит и.т.д. то же самое происходит если нажимать кнопку тест, что смотреть проверять в таком случае ?

[Buh]

откуда брали трансформатор и конденсатор?

[karam]

трансформатор отсюда http://www.ebay.com/itm/5-X-TC-36-Trigg ... 19caf783ad
а конденсатор местный с базара 473К 400V или 450V

[Buh]

меняйте трансформатор

[karam]

есть только такие http://www.ebay.com/itm/5-X-TC-36-Trigg ... 19caf783ad
подойдут ?

меняйте трансформатор

замена трансформатора поджига не изменил ситуацию :sad:

[nkrk]

Добрый день всем
перечитал всю ветку несколько раз, но так и не нашел однозначного ответа почему греется 51 кОм резистор в голове вспышки?
Греется достаточно сильно и воняет (на нем постоянно висит 320В)
Предыстория вспышки такова - перестала вспыхивать или вспыхивала очень редко.
Заменил поджигающий трансформатор - в результате вспышка заработала как новая, но через пару дней снова перестала вспыхивать, писк заряда етсь вспышки нет. В очередной раз разобрал голову вспышки и обнаружил что есть горелый запах, осмотр показал что греется (и по ходу воняет) резистор в цепи поджига
Плиз помогите что нужно заменить/перепаять/проверить?

[simple]

Может в конденсаторе поджига короткое замыкание? Если сопротивление выпаянного конденсатора измерить, то сколько показывает? У исправного сопротивление должно быть бесконечное.
Про конденсатор поджига еще добавлю: измерить также его ёмкость надо. Или просто поставить вместо него новый 47 мкФ 400 Вольт.
Еще проверить транзистор, как здесь советовал, кажись, Buh.

[nkrk]

конденсатор я заменил на новый, результата не дало. Транзистор по ходу пробитый т.к. Э-К переход прозванивается в обе стороны.
Присмотрел сейчас транзистор в местном магазине IRG4BC40F плюс стабилизатор ему на 20В
вечером может спаяю, Опыта такой перепайки на yougnuo я н встречал, может кто предостережет чем это черевато?

[Impulsite]

Здравствуйте, nkrk!
Когда-нибудь надо это попробовать сделать. Правда, я, к сожалению, так и не знаю, где на плате находится стабилитрон, задающий напряжение питания (30-33 Вольта) драйвера транзистора RJP4301.
Просьба к Вам, по ходу дела подробно фотографируйте платы с обеих сторон и связи между платами. Вот, к примеру до сих пор нет обратной стороны платы на рефлекторе, вот этой:

Кроме того, постоянно происходит модернизация схем. Ваши фото покажут имеющиеся изменения.

nkrk, попробуйте вот так, стабилитроном перед затвором, защитить транзистор IRG4BC40F, по аналогии со схемой вспышки Nissin Di866:

[nkrk]

Поставил IRG4BC40F и стабилизатор КР142ЕН9ж (20В)
Как итог вспышка так и не заработала, но сейчас хотя бы резистор в голове вспышки не греется.
Из замеченного если ставить в цепь поджига стандартный конденсатор, то во время спуска слышен тихий щелчек, если же ставить новый конденсатор, тощелчков нет.
Осталось еще раз попробовать заменить трансформатор поджига и проверить. Более идей как ремонтирвать нет. Хорошо бы осциллограф, замерить импульсы, но нет такового.
Кстати то что есть щелчки во врем спуска, думаю косвенно говорит о том что новый транзистор выполняет свою функцию.

[Impulsite]

nkrk, мне тут приятели подсказывают попробовать IRG4BC40F без стабилитрона, говорят, будет работать.

[nkrk]

WOW заработала!!! (хотя думаю а на долго ли )

если есть какие то вопросы и нужны какие то фотки то просите сейчас.
а то соберу и не захочется разбирать заново

[Impulsite]

После чего начала работать?
Фотографии отложим. Может кто-то другой будет располагать большим временем. Хотя, если не затруднит, сфотографируйте плату в головке, вид со стороны рефлектора, его не хватает.

[nkrk]

да я уже сделал кадр этой части платы

заработало после того как выкинул стабилизатор на 20В
теперь у меня транзистор управляется штатным делителем (наверное 33В)

[Impulsite]

Давайте понаблюдаем в работе. По возможности, постарайтесь не пренебрегать паузами на остывание лампы и транзистора.

[nkrk]

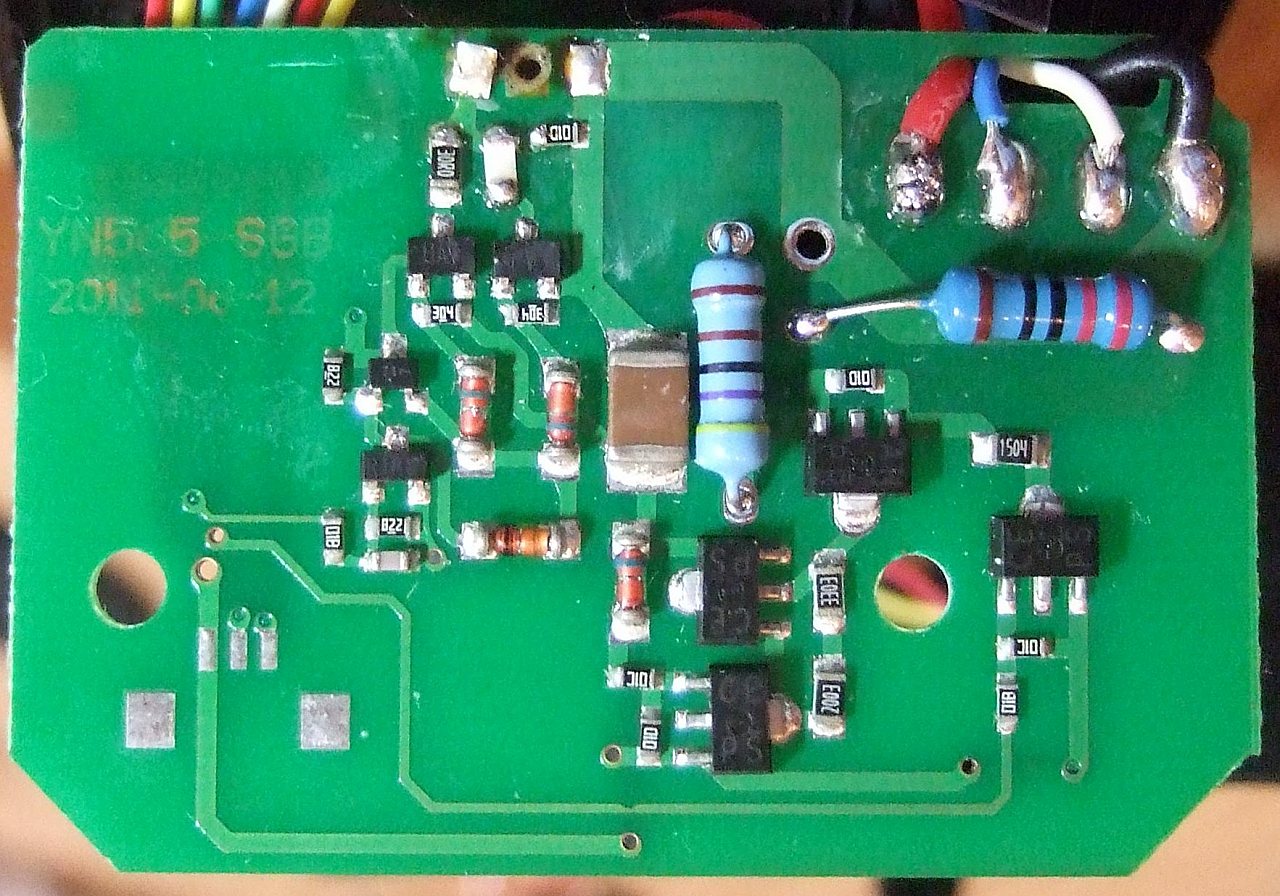

плата в голове вспышки (с обеих сторон)

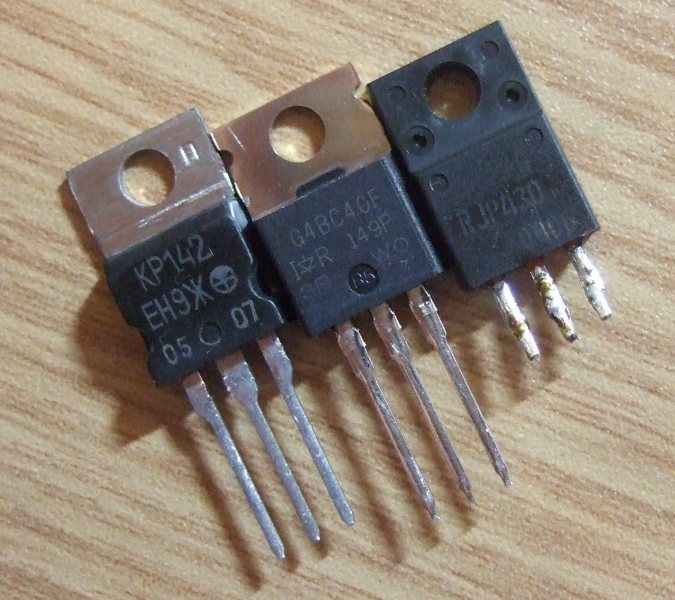

стабилизатор, новый транзистор, оригинальный транзистор. И плата без транзистора (отпаивайте аккуратно, дорожки отваливаются на раз)


небольшой итог. Вспыхивает сейчас без нареканий, с немного подсаженными аккумуляторами перезарядка занимает около 2,2сек

[Impulsite]

Спасибо. Держите, пожалуйста, в курсе, как вспышка будет работать.

[Buh]

я не пойму зачем вам там стабилитрон =)
транзисторы в этих вспышках умирают исключительно из-за самого качества этих транзисторов, это не ренесас, а не пойми что и не пойми кем изготовлено.
Я получил от завода партию ЗЧ, там шли 2 линейки по 50шт этих транзисторов, я уже четверть отсеял в мусорку

[nkrk]

стабилитрон я ставил т.к. транзистор не родной, и напряжение на затворе там не 33 а 20В. Но с ним не заработало, я думаю может у КР142Ен серии стабилизаторов рабочая частота низкая, возможно работать с импульсами они вообще не расчитаны (поправьте меня если можно, т.к. это всего лишь мои догадки)

прошлые выходные отснял корпоратив. Вспышка живая и вспыхивает, хотя чет кажется что слабее стала она вспыхивать :/

[Impulsite]

кажется что слабее стала она вспыхивать

Возможно, предварительный импульс с другим транзистором, т.е. IRG4BC40F чуть больше, чем нужно. Вот экспонометрия это учитывает и "укорачивает" экспозицию. Думаю, это может быть связано с тем, что у IRG4BC40F рабочая частота меньше, чем у IRG4BC40W. В сравнении с другими, IRG4BC40F - как бы "долго думает", медленнее "соображает": медленнее открывается и медленнее закрывается - отсюда и увеличенный предварительный импульс и ошибка экспозиции.
Предварительный импульс можно отдельно поймать, если на камере Canon нажимать "*" (символ точечного замера). Или пользоваться синхронизацией на длинных выдержках по второй шторке. Хорошо бы флешметром или фотофиксацией сравнить величины предварительных импульсов с другой, исправной вспышкой YN-565EX.

Насколько коррекцию добавляете? Что, если поэкспериментируете с заменой IGBT на IRG4BC40W?

[nkrk]

экспозицию добавляю на +1/3 или +2/3
заменять транзистор не очень то хочется. А флешера нет. Может если у знакомых найду флешер и такую же вспышку то замеряю, он не обещаю

[Gennadiy]

Приветствую! при выключении вспыхи был негромкий хлопок , после этого перестала вспыхивать, хотя нормально включается, загорается красным якобы готова. Померял напряжение на основном конденсаторе = 40в , а вроде как должно быть 330, прошу помочь в определении неисправности
