 Заголовок сообщения: Cullmann 36 AF-NV
Непрочитанное сообщениеДобавлено: 31 дек 2014, 17:45
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8750
Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение Изображение

Источник фото: CullMann 36 AF-NV
zyn писал(а):
Вспышку разобрал, но снимки будут только вечером (жена взяла фотик).

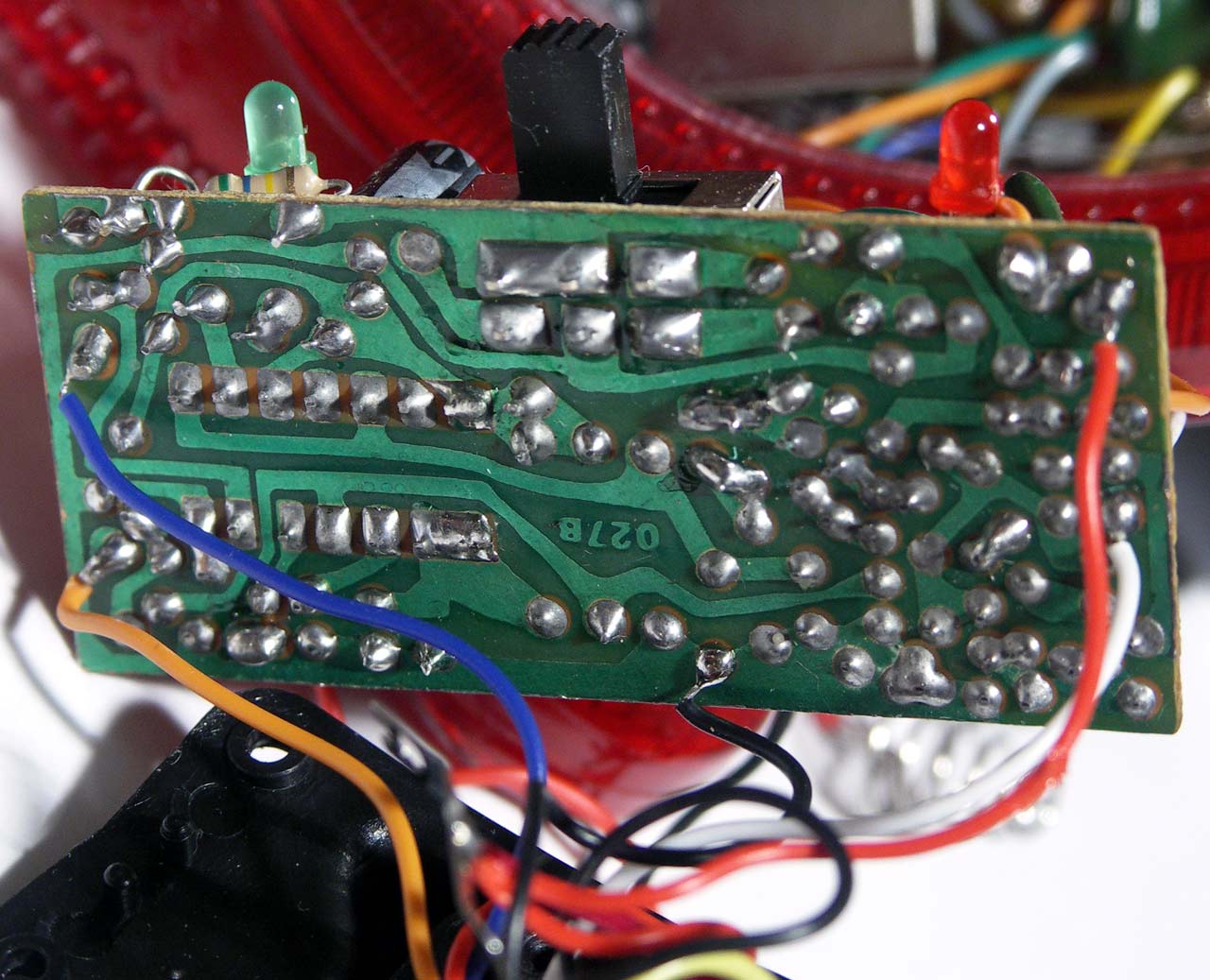

Для вас будет проще простого. Плата размером 60*28 мм. Одна микросхема, 14 контактов, на ней написано: E034 KA556. Штук 16 резисторов, 5-6 транзисторов и немножко конденсаторов.
Ползунок в схеме только один на четыре положения зума. Второй ползунок – просто передвижная таблица. Рефлектор, к которому от платы идут 7 тонких проводов и один потолще, еще не вскрыл. Извините, должен уйти.
***

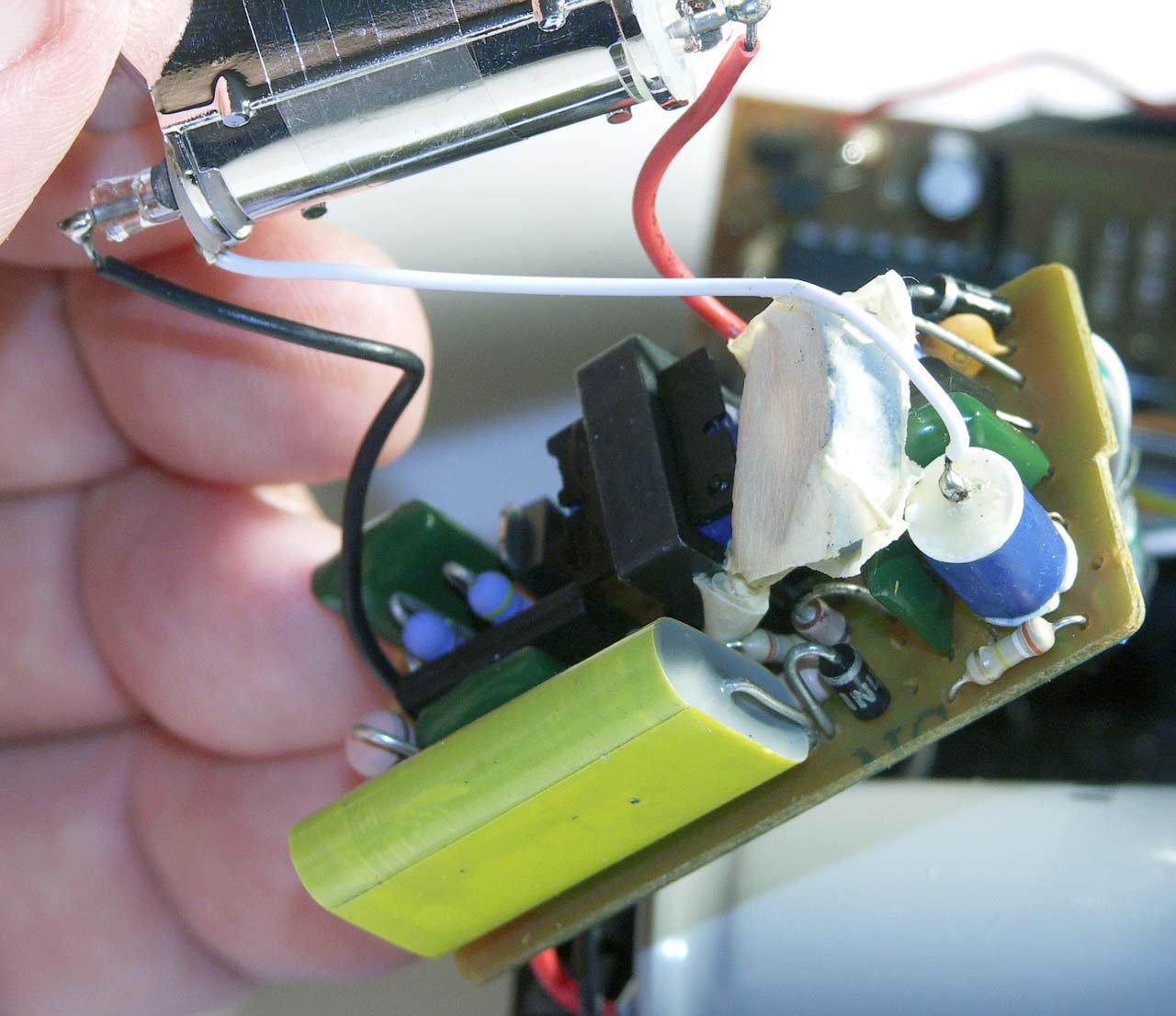

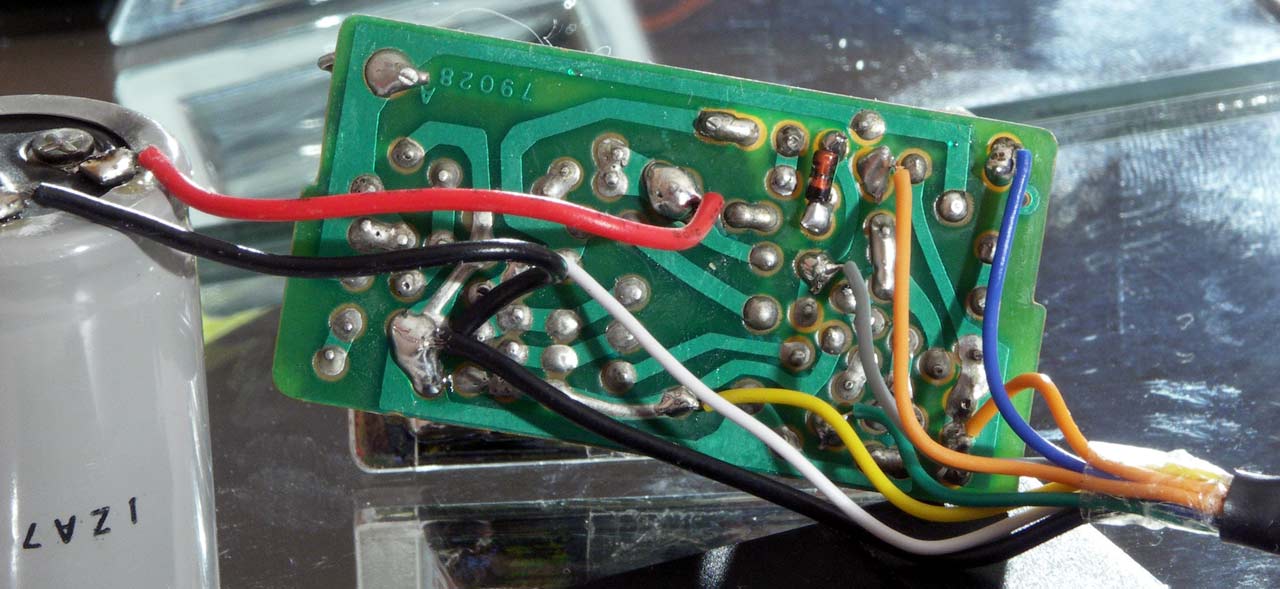

Вскрыл и рефлектор. Там вторая плата с трансформаторами и др. штучками. конденсатор CE62P (600 мкФ, 330 в).



деталь, указанная на фото, это 5-выводная микросхема-сборка тиристоров прерывателя импульса по классической схеме SCR Control.
