 Заголовок сообщения: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 19 окт 2015, 11:05
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Здравствуйте ! Разобрал вспышку (не включается) и обнаружил потемневший трансформатор где написано D.48. Как определить сгоревший или нет? если сгоревший - возможно ли его перемотать? Спасибо.




Добавлено модератором:
Изображение Изображение Изображение Изображение

Дополнительно:
Olympus SHV-01 Flash High Voltage Pack


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 11:33
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Здравствуйте, vlas34!
При включении слышен писк преобразователя?
По трансформатору: если не ошибаюсь, этот "D.48" отвечает за подсветку дисплея в темноте. Т.е. вспышка может работать и без него. И на снимке не видно следов перегрева. Темные пятна на боку трансформатора "D.48" - это чёрный лак, а не следы нагрева.
Поскольку вспышка открыта, прошу сфотографировать общее устройство вспышки изнутри и платы по отдельности в плане. И, когда вспышка не включается надо сначала заменить батареи. Оптимально: поставить свежие щелочные (alcaline) батарейки. Затем проверить состояние предохранителей.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 14:13
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23

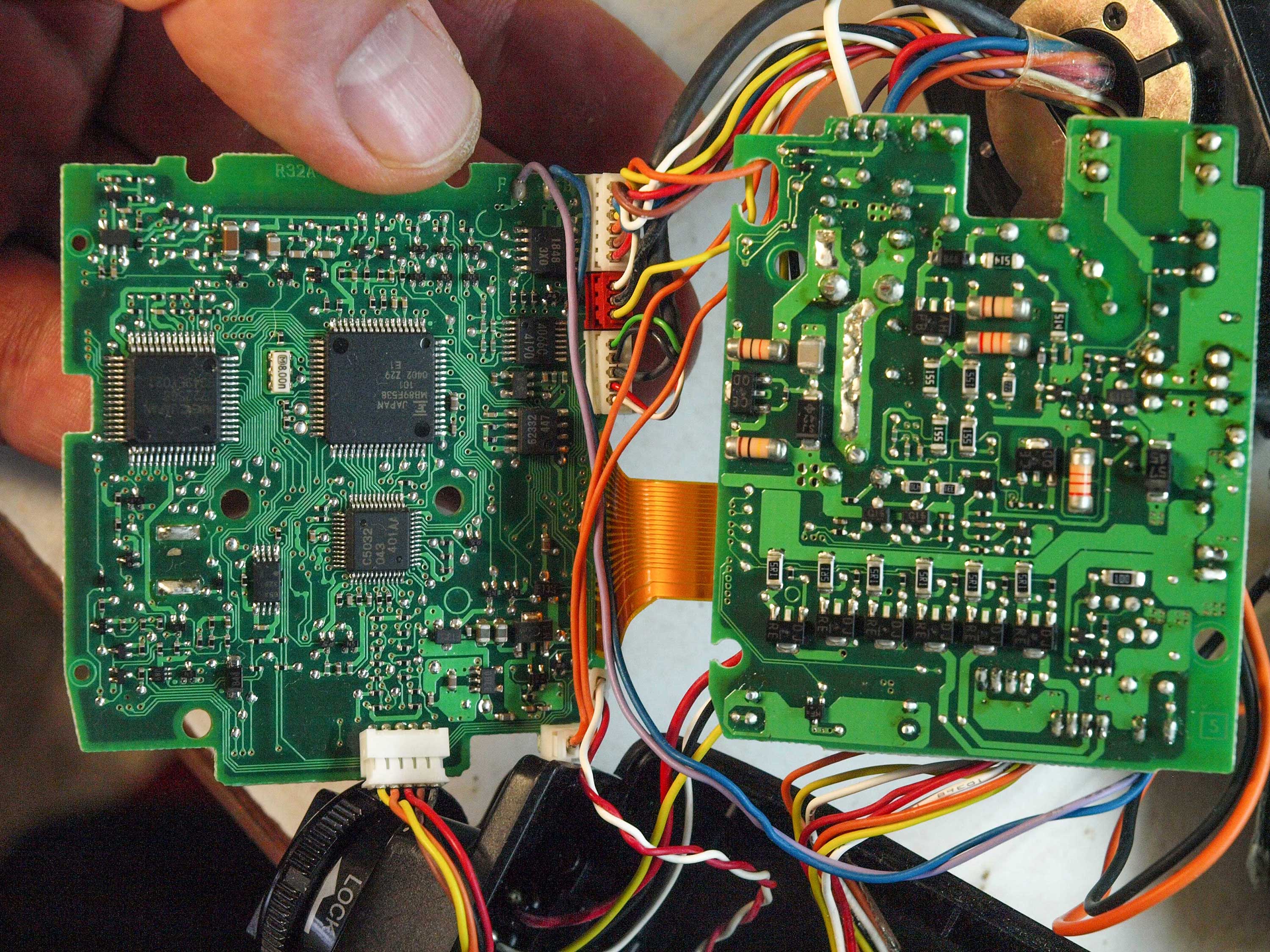

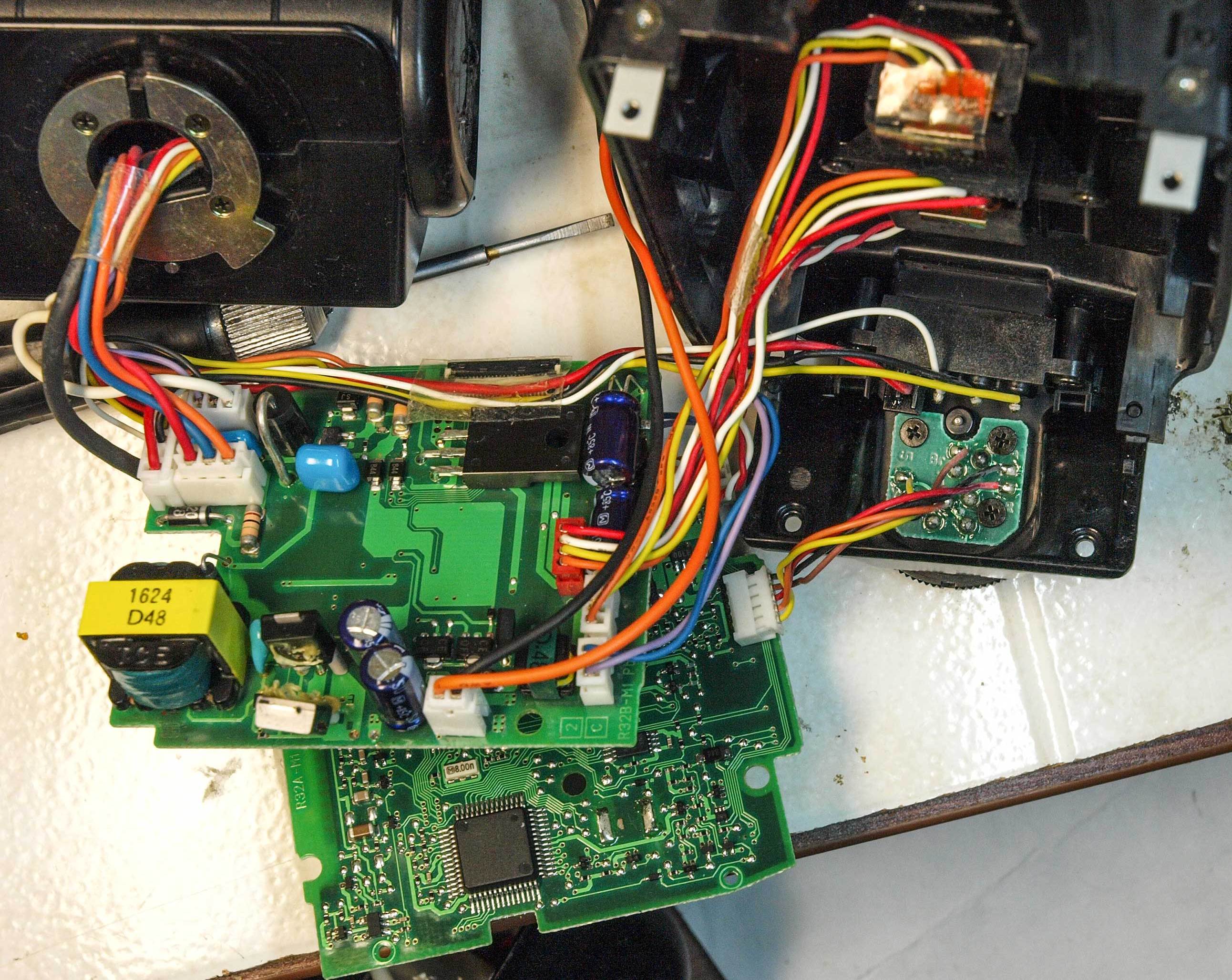

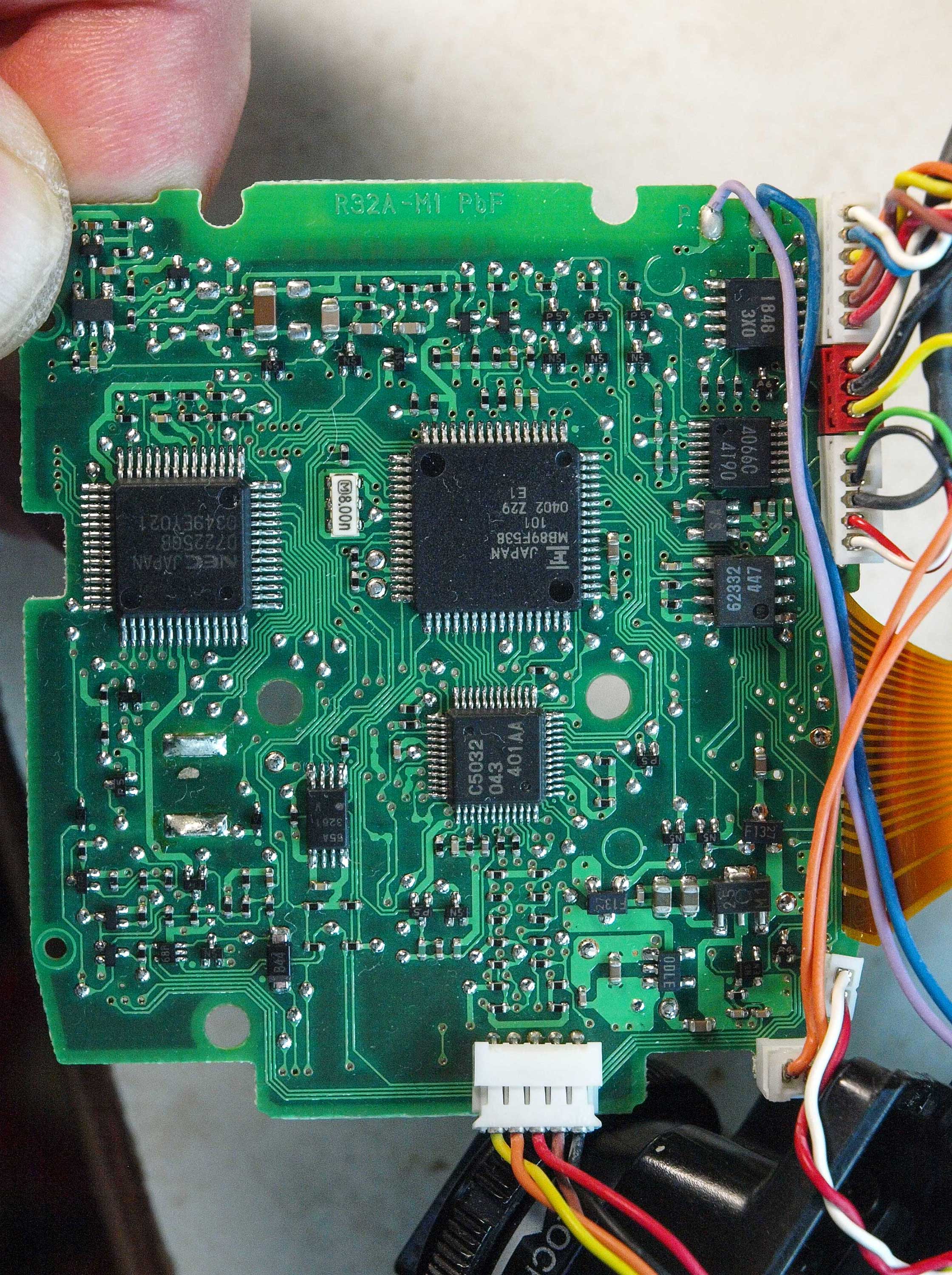

Спасибо! выкладываю фото. D.48 (зелёная) сбоку почернела. При включении писка нет и лампа готовности не горит

Изображение Изображение Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 14:28
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
На снимке http://impulsite.narod.ru/olympus/fl50/vlas34_193022.jpg в левой части есть деталь с выводами в белых (розовых) трубках, вклеенная между двумя транзисторами. Это термопредохранитель. Прозвонкой или омметром проверьте, имеется ли контакт между выводами этого предохранителя. У горелого предохранителя контакта не будет. Соответственно вспышка будет обесточена и потому не будет включаться.
Такой же или подобный предохранитель может быть и на батарейном блоке. Там тоже прозвоните. И пришлите фото батарейного блока с предохранителем, так чтобы было видно провода, идущие от батарей.

PS: ага, вот он первый предохранитель - цилиндрик с надписью "211 UMI" красным цветом на снимке http://impulsite.narod.ru/olympus/fl50/vlas34_193020.jpg. Проверьте его и замените, если в обрыве.

Касательно трансформатора "D.48": после замены термопредохранителей необходимо включить вспышку в открытом виде и проверить, не греется ли данный трансформатор или транзистор, связанный с ним. И измерить ток потребления вспышки в режиме готовности/ожидания и в потребление тока, когда вспышка выключена.

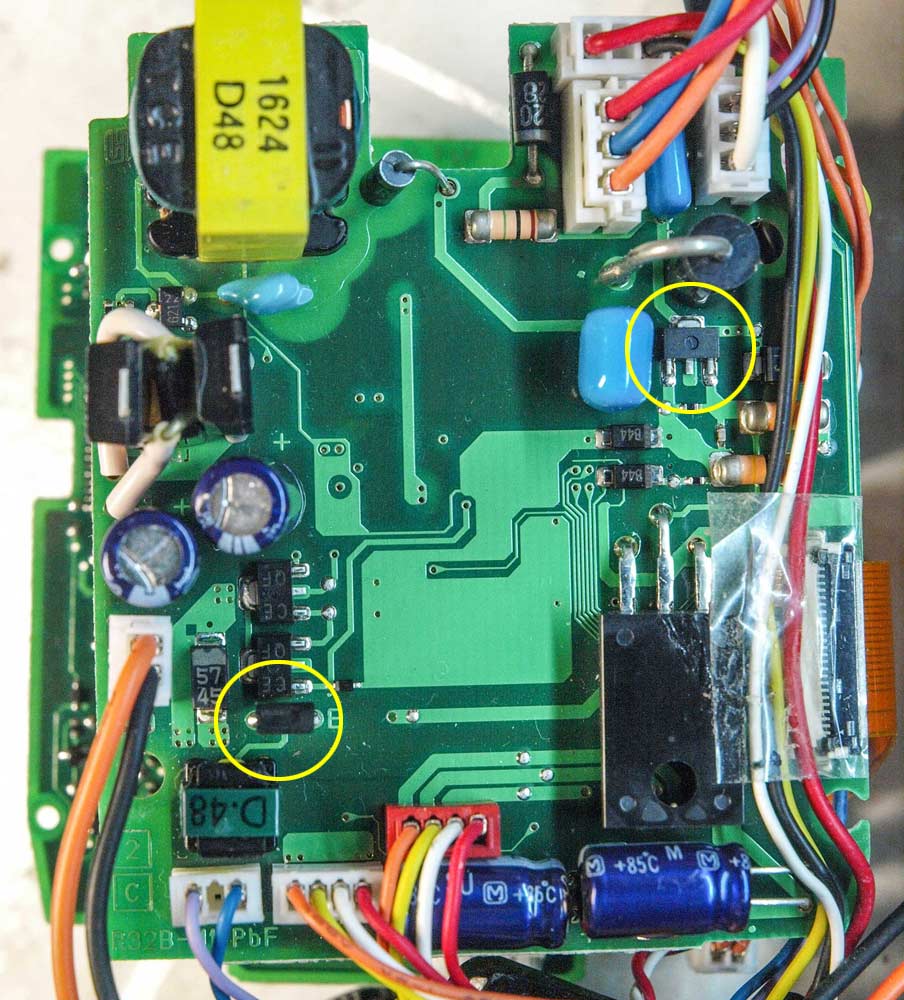

Ещё сообщите, какая маркировка на деталях, выделенных на снимке:



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 15:25
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Маркировка: та что около трансформатора D2321 r-46: другая 415 cd

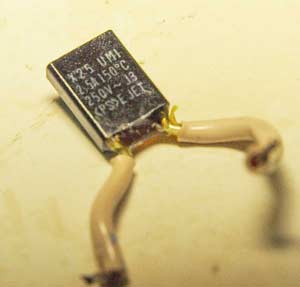

Термопредохранитель x25 umi 2,5A 150°С 250v ( с белыми ножками) не прозванивается, может есть какой-нибудь аналог? По поводу предохранителя с надписью "211 UMI" высылаю фото.

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 16:22
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Спасибо. Будем надеяться, что второй термопредохранитель (между двумя транзисторами) сработал, как надо, и больше ничего не успело перегреться.
vlas34 писал(а):
термопредохранитель x 25 umi 2,5A 150°С 250v может есть какой-нибудь аналог?


Да, вполне: термопредохранитель. Ориентируйтесь по рабочему току до 2,5...3 А и предельной температуре до 135...150°С.
При покупке обратите внимание на толщину предохранителя. Его придется в тесный промежуток между транзисторами вклеивать. Здесь есть 5-амперные на 135 и на 150 градусов.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 16:50
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Распайка проводов на плате ноги.

Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 21:43
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Рассмотрел провода на высоковольтном разъёме, куда подключается внешний блок питания Olympus SHV-01, и увидел несоответствия. А поскольку распайка контактов разъёма получена из неофициального источника, то, видимо, она содержит ошибку.

Изображение Изображение

vlas34, посмотрите, пожалуйста, правильно ли я определил расцветку проводов, а именно положение жёлтого и белого проводов, на внутреннем разъёме? Фото ниже:


Т.е. в разъёме провода идут в такой последовательности:
красный, ---, чёрный, жёлтый, белый
или иначе?:
красный, ---, чёрный, белый, жёлтый

Чёрный провод имеет ли соединение с минусом батареи или с GND - общим минусом на плате?
Если жёлтый рядом с чёрным, то будет еще один вопрос. Поэтому пока не закрывайте вспышку.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 19 окт 2015, 23:34
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
да в разъеме красный, пропуск, черный, желтый, белый.

Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 20 окт 2015, 15:32
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Хорошо. Вы помогли уточнить назначение контактов разъёма для внешнего питания. Осталось только уточнить, каким образом через жёлтый провод вспышка получает 6 Вольт от БП Olympus SHV-01.
При работе с открытой вспышкой прошу быть внимательным и аккуратным, там может присутствовать высокое напряжение.
Предполагаю, что синий и красный провода разъёма J106 - это подключение основного конденсатора.
1) Сначала убедиться, что основной конденсатор разряжен: измерить напряжение на красном проводе разъёма J106 относительно минуса батареи.
2) Измерить напряжение на синем проводе разъёма J106. Если напряжения нет (около 0 Вольт), то проверить прозванивается ли на минус батареи (GND)?
3) Если напряжение на красном проводе присутствует, - разрядить: http://impulsite.ru/viewtopic.php?p=981#p981, замыкая резистором 1 кОм между ним и минусом батареи.
4) Измерить и сообщить здесь сопротивление между плюсом конденсатора C105 внизу платы (на фото - красный +) и жёлтым проводом разъёма J107 (+6V IN, внешний БП).
5) Попытаться прозвонкой найти точки на плате, на которые прозванивается жёлтый провод (+6V IN) разъёма J107 и указать их на этом фото.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 20 окт 2015, 19:16
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
1) конденсатор разряжен
2)напряжение на синем проводе разъема J106 нет-провод прозванивается с минусом блока батарей
4)сопротивление 0,615 ком

5) на фото буква "д" означает уверенную прозвонку. буква "к"- при прикосновении издает очень короткий сигнал

термопредохранитель выпаян



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 20 окт 2015, 20:42
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Понятно, что ничего не понятно. :) Буква "д" как раз на плюсе основного конденсатора. Видимо, прозвонка так реагирует на большую ёмкость. А там, где нет прямой связи, но есть конденсатор маленькой ёмкости - "к" - короткий писк.
Я ожидал, что будет +6V IN будет "звенеть" на одну из этих точек, выделенных жёлтыми кружками:


Но, ладно, оставим тему с разъёмом, как нибудь позже разберемся.

Под конденсатором C105 что-то интересное наблюдается, вроде как дроссель и ещё что-то. Можете фотокамерой заглянуть сбоку, под C105? Можно его даже приподнять?.. Там, видимо, DC-DC преобразователь, который питает стабилизированным напряжением главную плату, MAIN PCB.
И, пожалуйста, как замените термопредохранитель, сообщите, как вспышка работает.

PS: vlas34, попробуйте прозвонкой с жёлтого провода J107 поискать контакт на деталях этого DC-DC.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 20 окт 2015, 22:49
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
на конденсаторе отмеченным желтым не прозванивается с желтым проводом. за термопредохранителем поеду на базар завтра (в магазинах ничего подходящего не нашлось) жёлтый провод J107 и контакт на деталях DC-DC не прозванивается.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50
Непрочитанное сообщениеДобавлено: 20 окт 2015, 23:15
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Хорошо. Спасибо за качественные фото!


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 21 окт 2015, 13:45
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Здравствуйте! купил два термопредохранителя один 2А 130°С; другой 3А 130°С. подсоединил - вспыхивает! Какой из термопредохранителей предпочтительно? Спасибо.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 21 окт 2015, 17:07
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Тот, который на 3 Ампера 130°С.
И пусть эта авария напомнит вам рекомендации изготовителя: после непрерывной серии из 20 срабатываний вспышки...


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 21 окт 2015, 17:37
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Спасибо громадное! пошел собирать.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 21 окт 2015, 17:41
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
У меня ещё куча дел по вашей вспышке. :)
Когда соберете и опробуете вспышку, нужно измерить напряжения на контактах ноги относительно бокового контакта, обозначенного как "0", в различные моменты её жизни. На указанных точках измерения напряжение не будет больше, чем 6 В, поэтому можно измерять на пределе "DC 20V" или "DC2V", когда напряжение очень маленькое.
Цитированием моего сообщения скопируйте "таблицу" и поставьте вместо вопросов величину напряжения или 0, если напряжение около 0 Вольт или оставьте вопрос, если нет ясности


Можно измерять относительно контакта "GND".
Вспышка Вспышка
включена включена
Номер Вспышка готовности готовность
контакта выключена нет есть
1 ? ? ?
2 ? ? ?
3 ? ? ?
4 ? ? ?



И точно также на контактах разъёма внешнего питания:

Можно измерять относительно контакта "GND".
Вспышка Вспышка
включена включена
Номер Вспышка готовности готовность
контакта выключена нет есть
DC IN ? ? ?
Control ? ? ?
HV IN ? ? ?




Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 21 окт 2015, 23:15
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Цитата:
Цитированием моего сообщения скопируйте "таблицу" и поставьте вместо вопросов величину напряжения или 0, если напряжение около 0 Вольт или оставьте вопрос, если нет ясности


Можно измерять относительно контакта "GND".
Вспышка Вспышка
включена включена
Номер Вспышка готовности готовность
контакта выключена нет есть
1 0 3,4 4,6
2 0 0 0
3 5,03 5 4,99
4 5,03 5,03 5,01



И точно также на контактах разъёма внешнего питания:

Можно измерять относительно контакта "GND".
Вспышка Вспышка
включена включена
Номер Вспышка готовности готовность
контакта выключена нет есть
DC IN 5,27 4,5 5
Control 0 2,5 0
HV IN 3 3 3




Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 22 окт 2015, 04:22
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
переделал более точно
impulsite писал(а):
Цитированием моего сообщения скопируйте "таблицу" и поставьте вместо вопросов величину напряжения или 0, если напряжение около 0 Вольт или оставьте вопрос, если нет ясности


Можно измерять относительно контакта "GND".
Вспышка Вспышка
включена включена
Номер Вспышка готовности готовность
контакта выключена нет есть
1 0 ? 4,6
2 0 ? 0
3 5 ? 5
4 5 ? 5



И точно также на контактах разъёма внешнего питания:

Можно измерять относительно контакта "GND".
Вспышка Вспышка
включена включена
Номер Вспышка готовности готовность
контакта выключена нет есть
DC IN 5,1 4,1 4,8
Control 0 4,6 0
HV IN 0 0 0




Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 22 окт 2015, 16:59
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
vlas34, скажите, а что Вас смутило, почему повторили измерения?

Эта вспышка ещё интересна тем, что имеет режим AUTO. По идее, как я предполагаю, в этом режиме она может срабатывать и на других камерах или на радиосинхронизаторах, не адаптированных под Olympus. Скажите, поджигается ли вспышка, если замыкать проводом контакт 1 на ноге вспышки с боковым контактом 0 на той-же ноге?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 22 окт 2015, 17:55
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Здравствуйте! В первом замере результаты показывали разные (может быть щуп неплотно прижимал 0 контакт). Во втором замере я обмотал 0 контакт проволокой и замеры стали стабильные.
Насчет "поджигается ли вспышка, если замыкать проводом контакт 1 на ноге вспышки с боковым контактом 0 на той-же ноге?"- дочь узнала, что вспышка починилась - забрала. Но я обязательно проверю и сообщу Вам на выходных днях.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 23 окт 2015, 10:45
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
impulsite писал(а):
vlas34

Эта вспышка ещё интересна тем, что имеет режим AUTO. По идее, как я предполагаю, в этом режиме она может срабатывать и на других камерах или на радиосинхронизаторах, не адаптированных под Olympus. Скажите, поджигается ли вспышка, если замыкать проводом контакт 1 на ноге вспышки с боковым контактом 0 на той-же ноге?

Да поджигается.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 29 окт 2015, 15:54
Не в сети
коллега

Зарегистрирован: 19 окт 2015, 00:15
Сообщения: 23
Здравствуйте! Припаял термопредохранитель на 3 Ампера 130°С. Вспышка сделала кадров 50 и снова перестала работать. Оказалось сгорел опять термопредохранитель!
Прикрутил на скрутке (что бы не греть паяльником) другой - вспыхивает но при этом не слышно писка преобразователя. Может ли это быть неисправностью? Спасибо.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-50, Olympus FL-50R
Непрочитанное сообщениеДобавлено: 29 окт 2015, 22:59
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Цитата:
но при этом не слышно писка преобразователя


А заряд вспышки происходит? С той же скоростью как обычно или медленнее?
Спросите у пользовательницы, какими батареями "кормит" вспышку и делает ли паузы при съёмке большими сериями?
Измерьте потребляемый ток в паузе и когда вспышка выключена.
Есть ли детали на плате преобразователя, которые интенсивно греются?
Если ничего особенного не наблюдается, то можно сделать ещё одну попытку, но выводы термопредохранителя делать достаточно длинными (изолируя их) и при пайке отводить тепло, удерживая вывод при помощи пинцета.


Вернуться к началу
  Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 39 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 4 часа


Кто сейчас на форуме

Зарегистрированные пользователи: Рубен


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron

При использовании материалов сайта ПРЯМАЯ ссылка на источник impulsite.ru обязательна!


Создано на основе phpBB® Forum Software © phpBB Group
