 Заголовок сообщения: Nissin Di700
Непрочитанное сообщениеДобавлено: 28 ноя 2017, 12:36
Не в сети
коллега

Зарегистрирован: 31 янв 2014, 15:03
Сообщения: 31

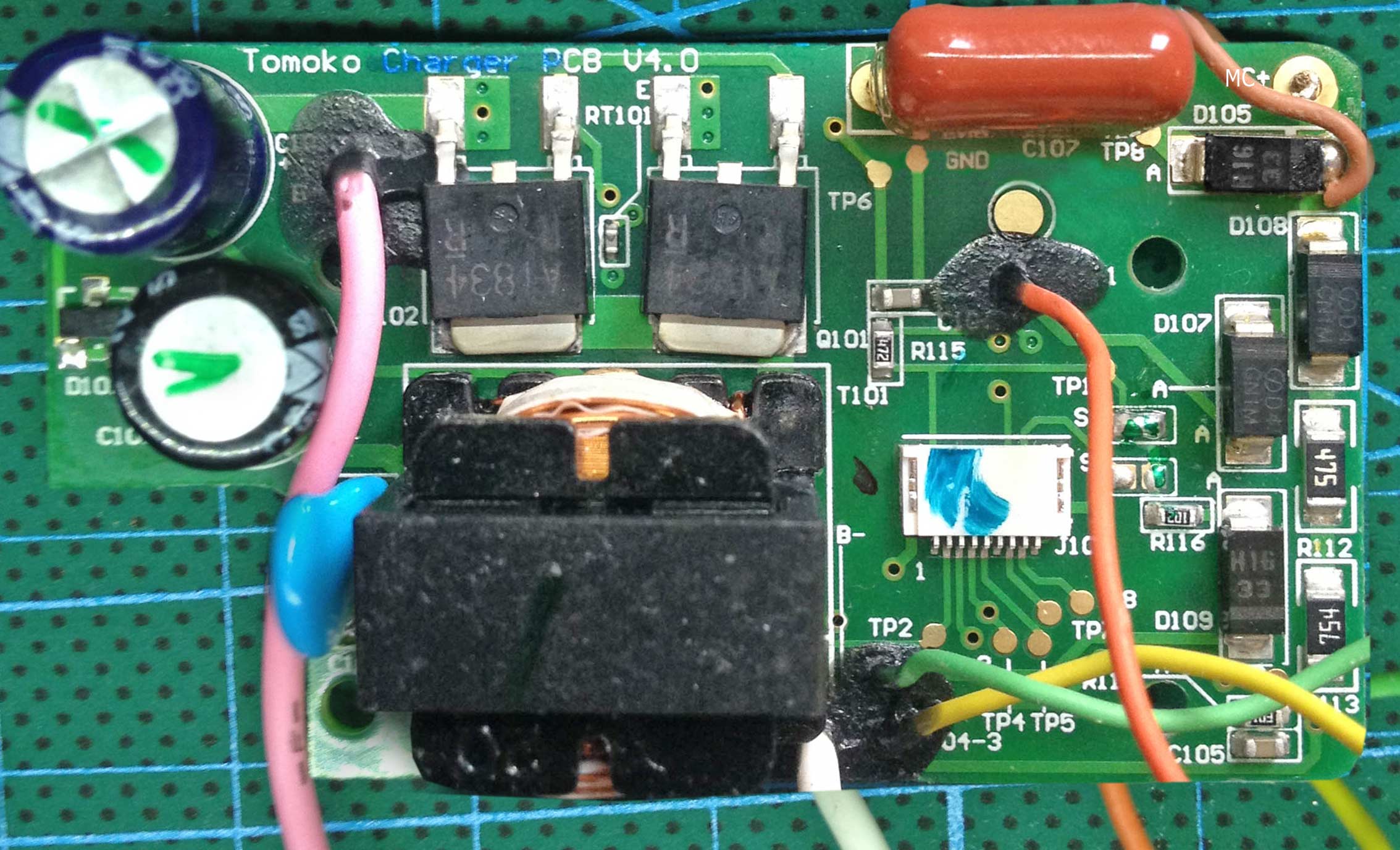

Вспышка не срабатывает, заряда конденсатора нет. Для начала разборка, и осмотр. Вспышка падала но ничего подозрительного не заметил. Снял трансформатор, прозвонил обмотки.

Изображение Изображение

Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 29 ноя 2017, 12:30
Не в сети
коллега

Зарегистрирован: 31 янв 2014, 15:03
Сообщения: 31
Разобрал верх, снял плату, проверил. Пока все цело, не понимаю чего нет заряда конденсатора.
На основной плате Atmega 6450A. Можно конечно попобовать считать прошивку, но где взять другую, да и защита наверно там.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 30 ноя 2017, 19:15
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
melgozan, благодарю за хорошие фото.
Цитата:
Пока все цело, не понимаю чего нет заряда конденсатора.

Если питание на схеме есть, т.е. на эмиттерах транзисторов Q101, Q102 (2SA1834) присутствует напряжение батареи, то надо посмотреть осциллографом, что творится на базах транзисторов. Проверить исправность Q103, который соединяет обмотку обратной связи с базами ключей Q101, Q102, и исправность диодов D101, D103. Проверить при включении вспышки есть ли на базе Q103 положительное напряжение примерно 3-5 вольт. Можно посмотреть, включается ли преобразователь, если перемкнуть коллектор и эмиттер Q103. Схема преобразователя, похоже, типовая, как у Canon 580EX, Nikon SB-800.
Сообщите, пожалуйста, сопротивление обмоток трансформатора T101:
1-2=?
3-5=?
4-6=?
4-7=?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 02 дек 2017, 22:37
Не в сети
коллега

Зарегистрирован: 31 янв 2014, 15:03
Сообщения: 31
Центральная плата крепится к корпусу в 5-и точках. И одно крепление почти вырвано у основы. Сделал вывод, что вспышка все-таки падала. Снял плату, и всю с флюсом пропаял. Собрал, включил и она начала пищать, заряд есть. Напряжение 320, чуть уменьшается до 309, и восстанавливается обратно. Супер, но лампа не зажигается. Замена лампы, разрядника, - ничего. Вызвонил все-таки. На верхней плате два разъёма J401, J402, шлейфами соединенных с центральной платой такими же коннекторами J204, J205. И вот оба подорваны. Шлейфы не короткие, там запаса достаточно, но их почему-то приклеили на двусторонний скотч к батарейному отсеку. Когда пропаял плату, какой-то контакт восстановился, поэтому и пошел заряд.
Что сделал: снял оба коннектора, шлейф запаял напрямую к дорожкам, залил термоклеем.
Вспышка работает, все функции в порядке.
Трансформатор Т101
1-2=0,1 ом
3-5=0,1 ом
4-6=182 ом
4-7=0,2 ом



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 07 июн 2018, 00:01
Не в сети
коллега

Зарегистрирован: 03 июл 2015, 10:21
Сообщения: 44
Доброго времени, Помогите пожалуйста опознать Q213 и U210 (0KRX "К" сверху подчеркнута), я предполагаю это ШИМ и ключ на которых собран стабилизатор, дело в том что, при подаче питания ключ сразу открывается и садит питание на минус.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 07 июн 2018, 04:47
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Romzes88, пользуясь моментом, прошу сфотографировать участки главной платы, прикрытые шлейфами, изолентой и джойстиком на уже имеющихся снимках: viewtopic.php?p=27133#p27133
И вопрос: можете ли сфотографировать главную плату со стороны джойстика без платы LED PCB? И, конечно, сможете сфотографировать плату LED PCB с закрытой стороны тоже?

Q213 похож на CPH3409. А вот U210 без "проявления" её связей определить сложно. Хотя бы знать, где у неё GND, а где VCC. И для этого нужен вид платы с обратной стороны, которая сейчас закрыта платой LCD PCB.

ШИМ/ЧИМ регуляторы напряжения
sa137 писал(а):
полезный сайт для идентификации ШИМки: http://remont-aud.net/ic_power/


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 07 июн 2018, 07:31
Не в сети
коллега

Зарегистрирован: 03 июл 2015, 10:21
Сообщения: 44
Предположительная распиновка U210 1.GND 2.VCC 3.OUT 4.NC 5.FB

ИзображениеИзображение Изображение

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 08 июн 2018, 02:25
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Спасибо, хорошие фото! По U210 пока нет ответа.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 08 июн 2018, 07:25
Не в сети
коллега

Зарегистрирован: 03 июл 2015, 10:21
Сообщения: 44
Может можете что-то посоветовать, пускай другая распиновка будет, что нибудь придумаю, то везде, что бы ни смотрел, в основном либо повышающие, либо понижающие, а тут, я так понимаю, универсальный раз поддерживает всегда 5 вольт.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di700
Непрочитанное сообщениеДобавлено: 09 июн 2018, 02:12
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Romzes88 писал(а):
пускай другая распиновка будет, что нибудь придумаю

Здесь viewtopic.php?f=28&t=1031 есть небольшой список ШИМок. У этих, например, NCP1400, NCP1402, NCP1406, NCP1450, RT9261A, распиновка отличается, но они, вроде бы, не дефицит. Лишь бы частота на ключе подходила под индуктивность дросселя.
И во вспышках, чтобы поддерживать питание микроконтроллеров при просадке аккумуляторов (батарей), применяются чаще всего Step-up в сочетании с интегральными стабилизаторами (LDO), которые ограничивают напряжение по верхнему уровню 5 В. Вот как в схеме Canon 580EX2 :
http://impulsite.narod.ru/canon/580ex/p ... urce5v.png
или
http://impulsite.narod.ru/canon/580ex2/ ... ircuit.png
где стабилизацию напряжения +4,8 В обеспечивают повышающий ШИМ: L4, D40, FET3, IC15 и стабилизатор IC16.
Думаю, чтобы определиться с ролью U210, надо бы зарисовать его обвязку. Диод D216, кажется, входит в ШИМ, а вот дросселя не видно рядом. Или L203 связана с коллектором (стоком) Q213?
И здесь тоже присутствует стабилизатор: или U208 или U209.

Наверное, будет полезно познакомиться с очень подробным описанием ШИМ серии S-8323/S-8327 http://www.sih.com.hk/sih_eng/products/ ... 8323-e.pdf Там, среди прочего имеются рекомендации по применению, расчету компонентов, осциллограммы напряжений и способы тестирования неисправностей ШИМ.
