Известна также как Starblitz 120 MINI, Falcon Eyes FE-12...

Энергия разряда - 12 дж.
Время зарядки - 5-8 секунд.
Напряжение на синхроконтактах - 240 - 300 вольт. Полярность - обратная (минус на центральном контакте).
Потребление в режиме ожидания (когда вспышка уже полностью заряжена) - 80 - 100 мА.
На обратной стороне Минитопа есть
желтый переключатель "влево" - ВКЛ., работа, "вправо" ВЫКЛ и
замыкание синхроконтакта.

Схема:
Учтите, что полярность синхроконтактов у этой вспышки - обратная, а именно: на центральном контакте минус, а на боковом - плюс. Необходимо изменить так, чтобы на центральном контакте был "+".


Модификация в запускающую вспышку (трансмиттер):

Переделка Mini - TOP Unomat под низкое напряжение синхроконтакта - 8 вольт и в запускающую вспышку 0.5 джоуля.

Автор Василий Верютин:
Вспышка потребляет при включении 200 - 500 ма.
В заряженном состоянии от 1 - 10 ма.
В зависимости от состояния и тренированности конденсатора 10 мкф 350 вольт.
Время зарядки - 1 - 2 секунды.

По схеме В. Верютина оригинальная идея переделки заключается в снижении ёмкости накопительного конденсатора до 10 мкФ и в применении однополупериодного удвоителя напряжения. Это позволяет "выкачивать" из батарейки всю её энергию и увеличивает количество вспышек от одной батарейки.
Также очень большой плюс - это применение обратной связи по напряжению. При достижении ~ 300В заряд конденсатора прекращается и далее происходит периодическая подкачка небольшими импульсами.
В результате потребление в режиме ожидания ~ 1-10 миллиАмпер и количество вспышек более 1000 от одной щелочной батареи.
Безопасное напряжение на синхроконтакте вспышки (пониженное с 240-300В до 4-8 Вольт) разрешает использование Минитоп Ф-140 на электронных цифровых и пленочных фотоаппаратах.

Vd7 и VD8 - это диоды КД522 (1N4148), включенные встречно, они работают как микротоковые стабилитроны на напряжение 120-150В. Можно использовать один высоковольтный стабилитрон на 320 В из фотоаппарата Polaroid 636: http://impulsite.narod.ru/polaroid/631a9f178850.jpg


Мои варианты:

Первоначально поджигалочка из МиниТопа появилась по заказу одного фотографа; он слышал, что в Москве переделывают эти вспышки.

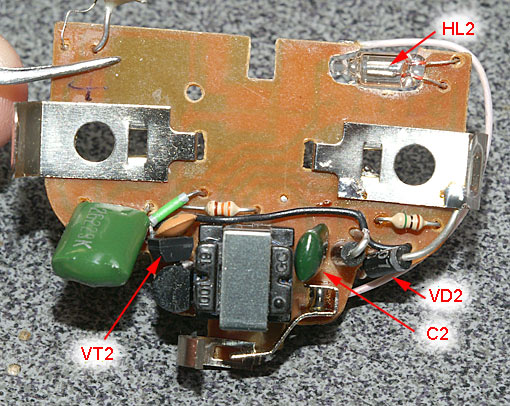

Просто в схему была добавлена обратная связь: неонка в качестве датчика уровня напряжения на конденсаторе и транзистор VT2, выключающий генератор, когда неонка зажигается.
Затем, после знакомства со схемой Верютина, был добавлен удвоитель напряжения C2, VD2 и VD3. Вместо SA1048 (транзистор VT2) можно поставить любой p-n-p с коэфф. усиления больше 250, например КТ3107, планарные BC848B, BC858B и т.п.



конденсатор C3 можно варьировать от 10 до 47 мкФ 400 Вольт. Напряжение на C3 в пределах 250-300 Вольт можно настраивать подбором неоновой лампы HL2 и величиной резистора R4.

На предположение о величине конденсатора C2 (кажется, чем он больше, тем быстрее будет зарядка) Василий Иванович ответил так:
Цитата:
"По поводу C2 ты прав, нужно его по логике увеличивать, но при этом индикатор перестает светиться. Он начинает работать как обратноходовый преобразователь. Красивый режим и высокий кпд . Простым решением переводим прямоходовый в обратноходовый. Нет прямого тока. Практически превращается в обратноходовый. И кпд - очень высокий. Но трансформатор - маленький и частота высокая. 0.1 мкф - много . И при 1 нане - быстрее заряжает, чем 10 нанами! Габариты большие потом... Лучше 4- 7 нан.. дальше не нужно. Самый переход в районе 1-2 наны..
Оптимум примерно 2 нф. Но с двумя - уже светодиод перестает светится. С 1.5 - еле-еле светит.. Не видно почти.. Вот и ставлю - 1 нан."


Поэкспериментировав с величиной ёмкости C2, я согласился с Верютиным.

Изображение Изображение Изображение Изображение Изображение Изображение

О трансформаторе: поскольку он повышает 1,5 В батареи до 300 В на конденсаторе, то его коэффициент повышения ~ 200.
Изготовить самому такой, мне казалось, невозможно. Проще взять аналогичный из одноразовых фотоаппаратиков, которые иногда встречаются в отходах минилабораторий.
Но есть в России еще умельцы, мастеровые. Юрий Харламенков показал, что сделать такой трансформатор вполне реально !

Дополнительные ссылки:
Накамерная ведущая вспышка-запускалка
Самодельный фильтр и IR трансмиттер для запуска вспышек в фотостудии.

Известна также как Starblitz 120 MINI, Falcon Eyes FE-12...

Энергия разряда - 12 дж.
Время зарядки - 5-8 секунд.
Напряжение на синхроконтактах - 240 - 300 вольт. Полярность - обратная (минус на центральном контакте).
Потребление в режиме ожидания (когда вспышка уже полностью заряжена) - 80 - 100 мА.
На обратной стороне корпуса имеется желтый переключатель
