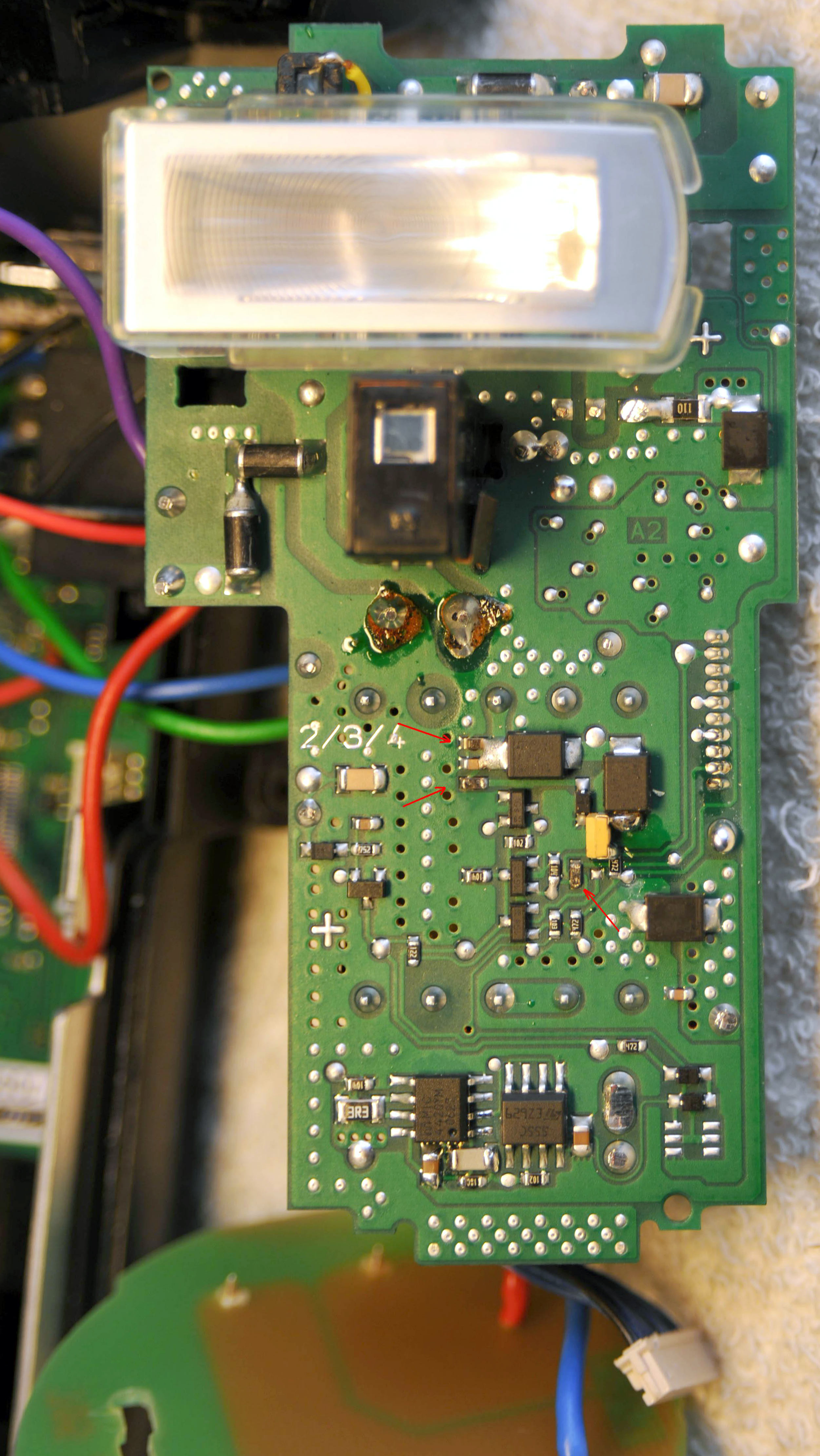

На плате, которая в ручке (со второй вспышкой), в цепи БП выбило диод, за ним потянуло резисторы, SMD, помогите определить их номиналы. Может схема у кого есть, может просто кусок схемы или кто-то уже сталкивался с подобным. На фото указаны стрелками выгоревшие резисторы. Заранее спасибо за помощь.

Изображение Изображение Изображение Изображение

P.S. не до конца разобрался как вставлять фото...


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:18
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Здравствуйте, DimSL!
Cхемы, увы, нет и таких в ремонте тоже не было пока.
Начните, наверное, с прорисовки схемы вокруг поврежденных элементов. Иногда по топологии схемы можно предположить номинал. Хотя бы ориентировочно.
А что стало причиной аварии? Конденсат при переходе из холода в тепло?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:18
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:20
Сообщения: 6
Конденсата нет, все чисто и аккураткно, как вчера с завода. Лампа потрескавшаяся, рассеиватель оплавлен. Пробит диод, N4007, по схеме включения очень похоже на удвоитель или вольтодобавку. Как рассказывают, просто перестала в определенный момент заряжаться. Включается, высокочастотный свист, лампа готовности горит, и все на этом. Буды разрисовывать часть схемы БП, от этого и отталкиваться.
Спасибо за картинки, буду обращать внимание на расширение. Схему постараюсь разрисовать к выходным.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:18
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Росу, водяной конденсат, и не увидишь после того, как она испарится. А вот беды наделать может, особенно на высоковольтных цепях. Появляется на охлажденных компонентах, платах, когда вспышку или фотоаппарат вносят в тепло, где воздух более влажный, чем на улице. У фотографов-свадебщиков - это наиболее частая причина повреждения вспышек.
Цитата:
Лампа потрескавшаяся, рассеиватель оплавлен


это следствие перегрева, интенсивной съемки без пауз. Иногда приводит к КЗ в IGBT-транзисторе, который управляет длительностью импульса.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:19
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:20
Сообщения: 6
Схему разрисовал, если нужно еще какие-то части в понедельник добавлю. Вспышка может работать от внутреннего аккумулятора ( точно не знаю какого, нет его, скорей всего 9-12 вольт) или от внешнего. Он с преобразователем на 330 в. Красным на схеме обозначил то что выгорело. Выключатель "ON" имеет механическую блокировку от подключения внешнего аккумулятора( шторка, перекрывающая разъём) при использовании внутреннего. В замкнутом положении питание идет от внешнего, в разомкнутом - питание от внутреннего.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:19
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Цитата:
Включается, высокочастотный свист, лампа готовности горит


DimSL, посмотрите, есть ли после трансформатора и выпрямляющего диода высокое напряжение. Свист может означать работу преобразователя без нагрузки, т.е. напряжение "не доходит" до конденсатора. Покажите на схеме, как к выходу преобразователя подключен накопительный конденсатор. Сколько у него ёмкость, кстати?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:20
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:20
Сообщения: 6
Проверить нопряжение после трансформатора пока не получается, нет аккумулятора, должны принести. Восстановил схему питания от внешнего аккумулятора. Убрал пробитый транзистор, поставил целые N4007. Спасибо за подсказки, вроде мелочь, но помогли разобраться. Оба конденсатора заряжаются, 330в, от кнопки "тест" вспыхивает голова, не смотря на то, что лампа потрескавшаяся. Вторая вспышка, смонтированная на плате с БП молчит. Может так и надо? разбираюсь. На конденсаторах никакой маркировки кроме "Metz" и полярности. Один небольшой, как на мыльнице, 300-400 Мф, второй, если ориентироваться по мощности вспышки, примерно 2200. Схему подправил.



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:20
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
На плате видны два драйвера IGBT-транзисторов: MIC4420. На обратной стороне - он управляет транзистором преобразователя, спрятанным под термопредохранителем JSVE.
Второй драйвер стоит около транзистора в силиконовой трубке и явно управляет им. Какая, кстати, маркировка транзистора? 25G101? И входы драйвера идут к разъёму с синими проводами. Похоже, что этот транзистор вместе с диодом стоит последовательно с маленькой лампой. Т.е. цепь лампы такая: Плюс конденсатора 180-200 мкФ-анод лампы катод - диод - коллектор IGBT транзистора 25G101 - минус конденсатора.

На включение маленькой лампы где-то на рукоятке вспышки должен быть переключатель с таким значком Изображение или выбор в меню.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:21
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:20
Сообщения: 6
Транзистор под силиконовой трубкой G4BC40W. Цепь управления именно такая, как Вы описали. Разъём с синими проводами уходит на другую плату, к контроллеру, NEC FD134H. Да, на ручке есть переключатель, но он управляет только положением лампы в головке, никакой реакции маленькой вспышки на положение переключателя. Еще одна особенность, при нажатии "тест", срабатывание четкое, но иногда выдает два импульса подряд, иногда один.?? стоит "подозревать" IGBT в трубке( для маленькой вспышки)?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:21
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Эх, еще раз убедился, как полезно читать инструкции :))))
Цитата:
При помощи выключателя второго отражателя (14) можно, например,
подключить второй отражатель (2) для фронтальной 7 подсветки при
непрямой вспышке. Для этого передвиньте выключатель (14) в верхнее
положение. Если световая мощность второго рефлектора слишком велика,
то можно уменьшить мощность света посредством установки выключателя
(14) в промежуточные положения на 1/2 или 1/4. При включенном втором
отражателя на дисплее отображается символ . В нижнем положении
выключателя второй отражатель выключен. Эксплуатация со вторым
отражателем в принципе имеет смысл только при повернутом основном
отражателе, т.е. при непрямой вспышке!
Если основной отражатель не повернут, то второй отражатель не активируется,
и символ не отображается!



Правильно ли я понимаю, что большая лампа работает, импульс регулируется. Неисправен только маленький осветитель?

Маленькая лампа работает не всегда, а только тогда, когда ей разрешено переключателем и большой рефлектор переведен вверх или в сторону.

Два импульса подряд может быть следствием дребезга контактов кнопки.

DimSL, у меня к Вам просьба, как проследили цепь, так сразу зарисуйте её и в схему добавьте, пусть даже фрагментом с остальным не связанным.
Нужно нарисовать цепь лампы и поджигающего трансформатора маленькой лампы.
И хорошо бы побольше снимков вспышки. В частности, место под маленьким конденсатором, переключатель лампы изнутри, IGBT транзистор (транзисторы) большой лампы и прочее. Не понятно пока что там делает транзистор 8G103. Можете снимки высылать на адрес impulsite@ya.ru, а я уж сам подготовлю и выложу сюда.
G4BC40W проверить нужно обязательно. Но до этого посмотреть, есть ли напряжение на конденсаторе поджига и измерить сопротивление вторичной обмотки трансформатора поджига. Проверить сигналы на входе и выходе драйвера MIC4420. Вот как это делал sa137 здесь.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:21
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:20
Сообщения: 6
Да, большая лампа работает. Но совершенно непредсказуемо, при нажатии на "тест" может дать один полный импульс, может дать два-три маленькой мошности. Самопроизвольно изменяет положение лампы в голове. Просто лежа на столе в состоянии покоя. Маленькая лампа не работает никак, независимо от переключателя, роложения головы.
P.S. Огромное спасибо за помошь, схемы, фото, это все с понедельника. Конец недели, голова просто квадратная. Очевидные вещи замыленным взглядом не воспринимаются.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 окт 2012, 19:22
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Цитата:
изменяет положение лампы в голове. Просто лежа на столе в состоянии покоя

Сама по себе, не подключённая к камере? Тогда еще, пожалуй, надо питание процессора и управления мотором рефлектора вызвонить.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Metz P76, P50 power pack и их кабели
Непрочитанное сообщениеДобавлено: 12 май 2017, 02:03
Не в сети
коллега

Зарегистрирован: 04 ноя 2013, 22:28
Сообщения: 167
Metz 76 MZ-5

Изображение Изображение Изображение Изображение

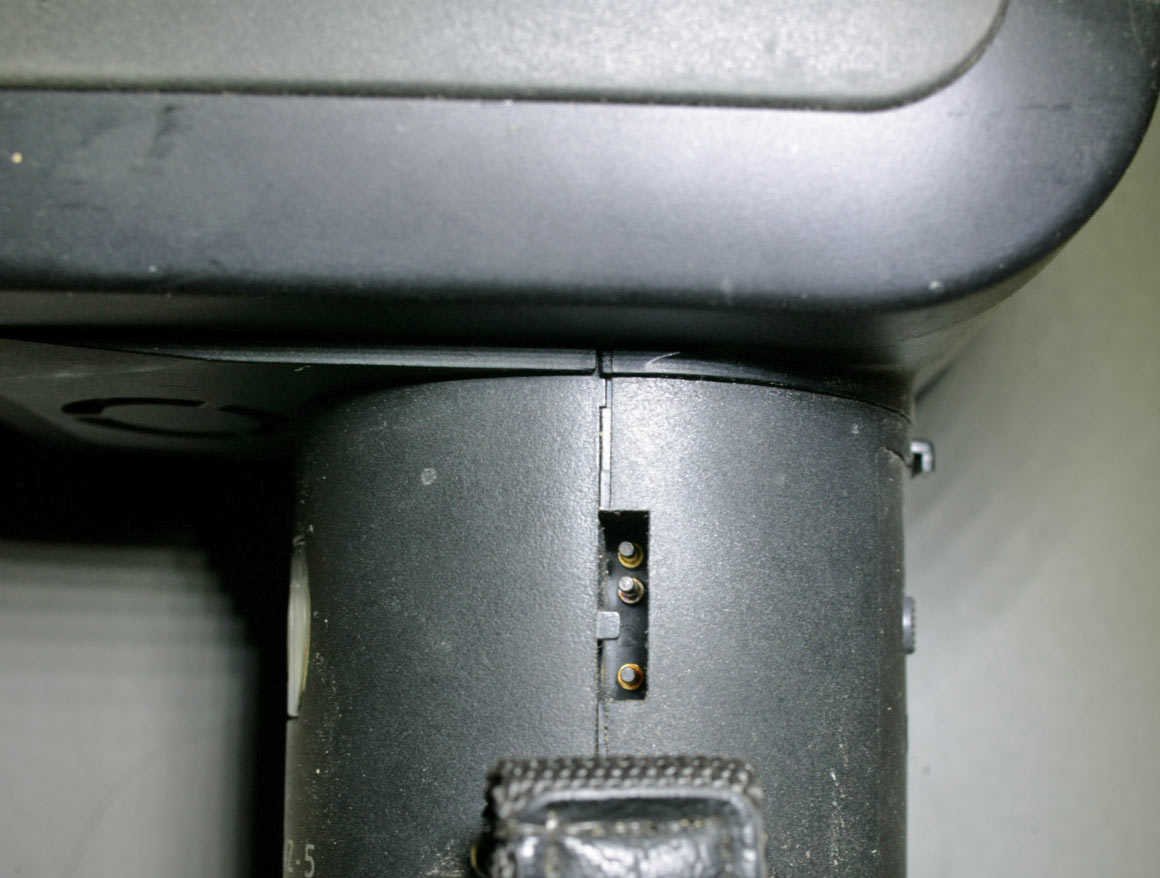

Разъем блока управления. Слева переключатель режимов второго рефлектора. При отсоединении блока управления вспышка переходит в ведомый (Slave) режим. Может управляться любой вспышкой Метц серии MZ. В этом режиме переключатель управляет зумом основного рефлектора.



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 16 май 2017, 07:22
Не в сети
коллега

Зарегистрирован: 04 ноя 2013, 22:28
Сообщения: 167
76 MZ-5

Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 16 май 2017, 11:33
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Рубен, а что случилось с Метцем, что вы его так разложили?

И правильно ли я разглядел номера контактов (особенно с 7 по 12 и 15, 16) на штекере блока управления и нанес их на картинку синхрогнезда?

Изображение Изображение



Комментарий модератора: нумерация контактов 15, 16 исправлена, как подсказал Рубен: viewtopic.php?p=25713#p25713 Теперь верно.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 16 май 2017, 13:46
Не в сети
коллега

Зарегистрирован: 04 ноя 2013, 22:28
Сообщения: 167
Здравствуйте!
С номерами контактов - 15 и 16 поменяйте местами, остальное правильно.

Мне в магазине за очень дешево отдали новый молоток с глюком. При зарядке от внутреннего акка он начинал стробить. При подключении внешнего питания все работает.
Была попытка отремонтировать в сервисцентре, но не успешная. К тому же ремонтники потеряли пару мелких пластмасок и вернули вспышку разобранной. Так что пока она благополучно используется с блоком Р76.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 16 май 2017, 14:42
В сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Рубен писал(а):
При зарядке от внутреннего акка он начинал стробить.

Такое бывает, когда преобразователь качает напряжение выше, чем 330 В, то есть не выключается при достижении нормы. Чтобы конденсаторы не взорвались, схема защиты принудительно поджигает лампу и таким образом сбрасывает напряжение ниже опасного уровня. В теме по Nikon SB-600 такое разбирали, там причина, как оказалось, была в дефектных резисторах обратной связи.
При работе от внешнего преобразователя напряжение остается на уровне не больше +330 В, внутренний преобразователь выключен и всё работает как должно.

Можно проверить, как растет напряжение на основном конденсаторе при заряде от внутренней батареи, и если поднимается выше +330...335 В, то искать цепи обратной связи, выяснять, почему транзистор преобразователя не выключается при достижении нормы.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 16 май 2017, 18:41
Не в сети
коллега

Зарегистрирован: 04 ноя 2013, 22:28
Сообщения: 167
Читал об этом. вспыхивает она в этом режиме слабо, но часто.
К сожалению, официалов Метца в РФ нет.
Пока оставил как есть, на внешнем. Может подвернется разбитая.
Паять такую мелкоту для меня недоступно.
