Re: Canon Speedlite 540EX, есть схема и сервис-мануал
по фотке не понятно какие цветовые полоски...
и сделайте фото второй стороны платы.
похоже это резистор делитель из 300 в в 30 для управления IGBT ключом.
и сделайте фото второй стороны платы.
похоже это резистор делитель из 300 в в 30 для управления IGBT ключом.
-
Не в сети
- мастер
- Сообщения: 662
- Стаж 11 лет 6 месяцев
Re: Canon Speedlite 540EX, есть схема и сервис-мануал
Привет!
Резистор там 1 Ваттный 22 кОм. Хотя, если поставить 51 кОм или больше, не повредит. Через этот резистор заряжается конденсатор поджига.
Любопытно, у меня лежит вспышка, на которой этот же резистор перегрелся так, что прожёг c печальнымии последствиями провода, ведущие к лампе. Причина, как оказалось, пробитый IT1 CT30TM (IGBT).
Из-за КЗ между эмиттером и коллектором IT1, резистор R39 оказывается постоянно подключен к основному конденсатору и потому у Вас преобразователь не может зарядить конденсатор.
Freeze16, снимите крупно обратную сторону этой платы, да и снимки главной платы в теме будут не лишние.
Резистор там 1 Ваттный 22 кОм. Хотя, если поставить 51 кОм или больше, не повредит. Через этот резистор заряжается конденсатор поджига.
Любопытно, у меня лежит вспышка, на которой этот же резистор перегрелся так, что прожёг c печальнымии последствиями провода, ведущие к лампе. Причина, как оказалось, пробитый IT1 CT30TM (IGBT).
Из-за КЗ между эмиттером и коллектором IT1, резистор R39 оказывается постоянно подключен к основному конденсатору и потому у Вас преобразователь не может зарядить конденсатор.
Freeze16, снимите крупно обратную сторону этой платы, да и снимки главной платы в теме будут не лишние.
-
Не в сети
- коллега
- Сообщения: 133
- Стаж 11 лет 6 месяцев
Re: Canon Speedlite 540EX, есть схема и сервис-мануал
Проверил резистор, показывает 15 кОм, т.е. он живой. Впаял обратно, ситуация не изменилась. Вспышка заряжается, глазок горит красным, ёмкость подзаряжается регулярно преобразователем. Слышно кратковременные писки раз в сек примерно. Т.е. ёмкость получает свое в полном размере. Но разряда так и не происходит. Как проверить IGBT транзистор? Завтра выложу фото платы. Но до главной лезть не очень охота.
на ёмкости 320 вольт
на ёмкости 320 вольт
Последний раз редактировалось Freeze16 9 окт 2012, 19:15, всего редактировалось 1 раз.
-
Не в сети
- мастер
- Сообщения: 662
- Стаж 11 лет 6 месяцев
Re: Canon Speedlite 540EX, есть схема и сервис-мануал
Наверняка, при работе преобразователя, этот резистор сильно греется. Кстати, какое напряжение на основном конденсаторе? А неисправный транзистор IT1 выявится коротким замыканием между его эмиттером и коллектором.
320 Вольт - это хорошо, но должно быть около 330 Вольт. А насколько сильно греется резистор R39? Когда основной конденсатор разряжен или отпаян, какое сопротивление между коллектором и эмиттером IGBT-транзистора?
PS: Freeze16, фото обратной стороны будут?
320 Вольт - это хорошо, но должно быть около 330 Вольт. А насколько сильно греется резистор R39? Когда основной конденсатор разряжен или отпаян, какое сопротивление между коллектором и эмиттером IGBT-транзистора?
PS: Freeze16, фото обратной стороны будут?
-
Не в сети
- коллега
- Сообщения: 133
- Стаж 11 лет 6 месяцев
Re: Canon Speedlite 540EX, есть схема и сервис-мануал
У транзистора между средней и правой ногой КЗ. Я не разбираюсь в эмиттерах и коллекторах
писал ранее: "Слышно кратковременные писки раз в сек примерно. Т.е. ёмкость получает свое в полном размере. Но разряда так и не происходит"
Преобразователь перешел в нормальный режим (без постоянного писка) работы из за того, что сопротивление само выпаялось из схемы. Как впаял обратно, снова гореть начало.
-
Не в сети
- мастер
- Сообщения: 662
- Стаж 11 лет 6 месяцев
Re: Canon Speedlite 540EX, есть схема и сервис-мануал
Freeze16, Вы не рассказали, что стало причиной данной неисправности. Секрет?

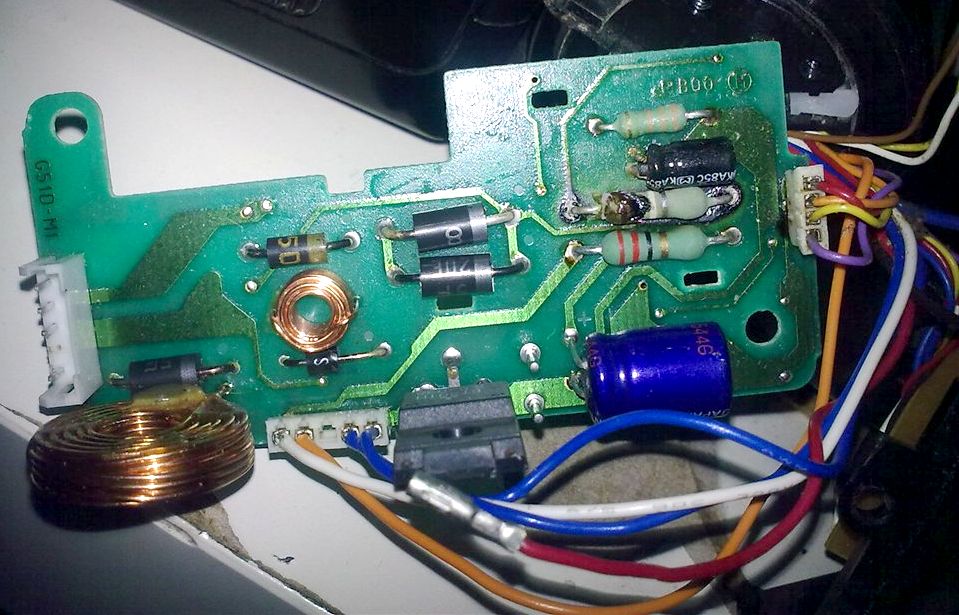

Также надо выпаять и проверить ёмкость двух конденсаторов, тех, которые видны повыше моторчика на фото. Один из них - поджигающий. Они могли быть первопричиной аварии. И, пожалуй, их лучше заменить высоковольтными, на 250-400 Вольт, металлоплёночными конденсаторами 47 наноФарад (0,047 мкФ).
Зачистите плату, чтобы на ней не было угля.
И ещё. Прошу внимательно прочесть Рекомендации по размещению фото: viewtopic.php?f=2&t=4 они полезны не только на этом форуме.

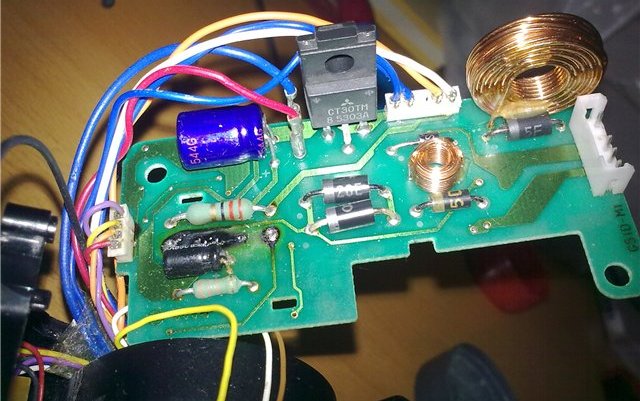

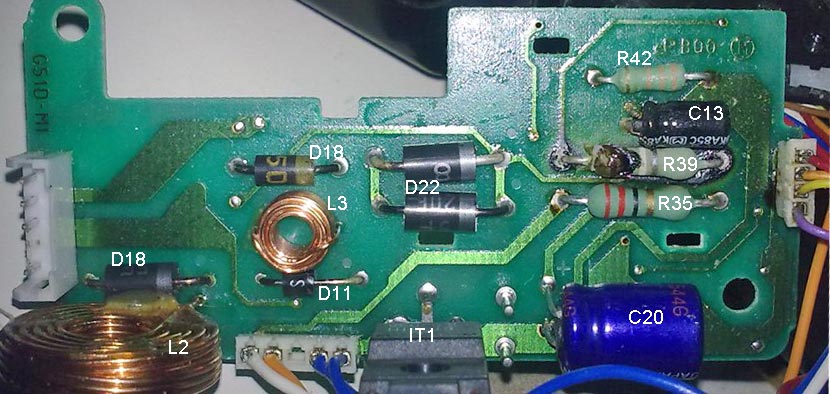

На здешнем форуме принято выкладывать крупноразмерные фотографии через превьюшки. Читатель сам подгрузит картинку, если заинтересуется. И пожалуйста, не ставьте галки на размер фотографий в 640 пиксел. Вот посмотрите, на этих "обрезанных" фотографиях плат в 640 пиксел не прочесть номиналы резисторов, названия транзисторов. Хотя, например, снимок CT30TM читается даже на превьюшке.
Выложите, пожалуйста, эти же фото в крупном размере.
Это не трудно. Достаточно открыть спецификацию на CT30TM. КЗ, в данном случае как раз между коллектором (в середине) и эмитером (справа) указывает на смерть IGBT-транзистора. Замените его на IRG4BC40U или IRG4BC40W. Посмотрим, насколько его хватит.Я не разбираюсь в эмиттерах и коллекторах
