 Заголовок сообщения: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:36
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:37
Сообщения: 5
Вспышка включается. Есть даже характерный для зарядки звук (тихий писк), но не загорается лампочка готовности и нет импульса. Как сломалась никто не помнит. (( Пока из обнаруженного на плате около лампы:

Изображение Изображение

Может кто-нибудь помочь?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:36
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Здравствуйте, aprilsfunk!
Какое напряжение на основном, накопительном конденсаторе? Проверьте, нет ли обрыва в проводах между конденсатором и выходом преобразователя.
LB1634 - это драйвер двигателя зума рефлектора. Есть какие-то предположения почему там пригорело? Мотор работает?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:37
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:37
Сообщения: 5
напряжение на основном накопительном конденсаторе отсутствует, но пока мерял дотронулся до платы около лампы и тряхонуло током.
мотор вроде не работал до разбора вспышки, также заметил что плата продолжает греться там где уже было указано и еще обнаружил что сгорел предохранитель(если это он...очень уж похож) на плате на которой установлен экран и кнопки



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:37
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
На этом снимке нет предохранителей.
Ударило током, а на конденсаторе нет напряжения- это значит преобразователь работает, но до конденсатора напряжение не доходит, конденсатор не заряжается. Прозвоните провода от конденсатора к плате преобразователя.
В горелом месте выпаяйте и резистор и конденсатор - коричневая деталька. И очистите плату от уголька.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:38
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:37
Сообщения: 5
может и не предохранитель...белая керамическая деталька похожа очень))
попробовал еще раз включить вспышку в автоматическом режиме:
попробовал во включенной вспышке покрутить шестеренки идущие к моторчику и моторчик даже прокрутило пару раз и на вспышке загорелась лампочка готовности и появились импульсы.
в ручном режиме такая штука не срабатывает
и нажатия на кнопку "zoom" не дают ничего
видимо стоит начать с замены драйвера мотора?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:38
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
А в автоматическом режиме "Zoom" работает?
Если да, то драйвер жив. Или частично жив.
Скачайте здесь http://www.alldatasheet.com/ спецификацию на драйвер и посмотрите там таблицу Mode Selection (Truth Table): в зависимости от величины напряжения на входах IN1 и IN2 моторчик вращается или вперед или назад или стоит. Надо посмотреть приходит ли напряжение примерно 4 Вольта на ноги IN1 и IN2 при нажатии на кнопку Zoom. И надо проследить пути, откуда на эти ножки приходят управляющие сигналы.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:39
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:37
Сообщения: 5
напряжение на входах IN1 и IN2 примерно равно 4В

вспышка заряжается и дает импульсы только тогда когда на этих входах нет напряжения

при нажатии на кнопку zoom на IN1 и IN2 появляются те самые 4В но моторчик не крутится. но если покрутить-подтолкнуть шестеренки пальцем, как уже писал раньше, моторчик прокручивается взад-вперед и видимо останавливается на контактах соответствующих выбранному фокусному растоянию, напряжение на in1 и in2 пропадает и вспышка начинает давать импульсы.

контакты in1 и in2 (обведены красным) приходят вот на эту плату
Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:39
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Цитата:
моторчик прокручивается взад-вперед

значит драйвер скорее жив, чем мертв.
Очень большая вероятность того, что обгорели щетки моторчика. На это указывает обгорелое место на плате - это подвод питания к выходному мосту драйвера.


Осмотрите редуктор, нет ли в зубьях шестерёнок песчинок или другого мусора, препятствующего вращению.
Отсоедините мотор от схемы и от редуктора и подавая 2,5-3 Вольта от 2-х аккумуляторов, измерьте потребляемый ток в прямом и обратном направлении вращения. Если токи будут отличаться на 10-30 мА, то неисправен мотор. Менять его или попытаться восстановить щетки, правда, это почти ювелирная работа.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:39
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:37
Сообщения: 5
ток в обоих направлениях одинаковый
НО! при установке нового двигателя все заработало! )) Случайно нашел у себя в коробках похожий моторчик и он замечательно встал (только шестеренку пришлось пересадить) :grin:
ОГРОМНОЕ спасибо за помощь!!!

думаю можно закрывать тему)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:42
Не в сети
гость

Зарегистрирован: 11 окт 2012, 05:41
Сообщения: 1
Вот такая проблема:
Вспышка изначально включалась как сама захочет. Иногда помогала перестановка батареек, иногда время, т.е. через день взяла и заработала.
После - перестала включаться, сначала при включении мигал диод, а теперь слышно только щёлканье постоянное и всё. Больше никаких признаков жизни не подает. В чём может быть проблема?
Подскажите, какая маркировка на главном конденсаторе?
Есть ли вообще схема от данной вспышки? Поиск ничего не дал


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:43
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Здравствуйте, xPLd!
Начинать нужно, пожалуй, с осмотра платы в головке и проверки работоспособности мотора зуммирования рефлектора.
Также нужно обязательно проверить на обрыв провода, соединяющие головку и платы в нижней части корпуса.
viewtopic.php?f=4&t=152
viewtopic.php?f=28&t=71


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:46
Не в сети
любопытный

Зарегистрирован: 27 сен 2012, 01:30
Сообщения: 3
Недавно купил себе старую пленочную вспышку Canon 430EZ. Всем хороша вспышка, работает исправно и свою работу делает. Но вчера когда фотографировал ощутил странный запах ВРОДЕ из левой части фотоапарата, смахивает на запах неисправной проводки или греющегося контакта(на словах не пояснить, но думаю все сталкивались с таким). Вот и боюсь может это вспышка перегружает ел. цепь фотоапарата(вольтажи там завысокие дает). Так как раньше такого не замечал. Вроде такие вспышки часто использовали на заре цифровой фотографии(во времена 300Д, 10Д, ит.Д) и небыло жалоб что они попалили фотоапарат. Значит по идее она совместима електрически с цифрозеркалками. Но кто знает что там ей случилось за время ее жизни. Буду рад услышать мнения более опытных товарищей.

З.Ы. Я обычный пользователь, в електронике и електрике смыслю довольно поверхносно. Так что если что то отвечайте попроще, как для блондинки. :roll:
З.З.Ы. Как мерять напряжение на синхроконтакте вспышки? Между ним и "землей"? И в как заставить вспышку подать туда свое рабочее напряжение? Ну что бы проверить не завышает ли она его.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:47
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Здравствуйте, Erazel!
Сначала понаблюдайте, есть ли этот самый запах в отсутствие вспышки.
Цитата:
И в как заставить вспышку подать туда свое рабочее напряжение?

Удобнее всего подключить вспышку через стандартный удлинитель типа OC-E3 или аналог, раскрыть один из корпусов и смотреть, какое напряжение на контактах относительно "земли" появляется при работе вспышки.
Цитата:
работает исправно и свою работу делает.

С какой камерой используете? И опишите подробнее, какие режимы работоспособны?

Erazel, Вы можете поделиться инструкцией к вашей вспышке Canon SpeedLite 430EZ ?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:48
Не в сети
любопытный

Зарегистрирован: 27 сен 2012, 01:30
Сообщения: 3
impulsite писал(а):
Erazel, Вы можете поделиться инструкцией к вашей вспышке Canon SpeedLite 430EZ ?
http://www.butkus.org/chinon/ - брал отсюда, тут много мануалов к старой технике.
http://www.cameramanuals.org/flashes_me ... 30ez-1.pdf
http://www.cameramanuals.org/flashes_me ... 30ez-2.pdf
- вот сам мануал по этой вспышке.
impulsite писал(а):
понаблюдайте, есть ли этот самый запах в отсутствие вспышки.
Да вроде есть. Но в том то и странность. есть подозрение что это сам фотоапарат где-то провонялся, так как сама вспышка имеет совсем не такой запах при работе. Кинул пока что фотоапарат под конденсатор. пусть его продует хорошенько, хочу посмотреть появиться ли сново запаз без вспышки, и через день-два с вспышкой.
impulsite писал(а):
С какой камерой используете? И опишите подробнее, какие режимы работоспособны?

Использую с камерой Canon 20D. Работоспособны все режимы кроме ATTL(но тут понятно). Вспышка коректно оприделяет диафрагму, нормально срабатывает по первой и второй шторке. Так же работает в режиме стробоскопа(если включить на ней такой режим) при долгой выдержке(пробовал баловаться мультиекспозицией). Мощность выставляю вручную. В общем вроде никаких косяков замечено не было.

Промерил вольтметром синхроконтакт. Скачет в приделах 3.9-4.05. Но именно СКАЧЕТ, постоянно. Еслы пыхнуть то падает до 2 вольт и за пару секунд сново добирает до 4 вольт, но дальше продолжает скакать. Это нормально? или все же должен быть один стабильный вольтаж?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:50
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Erazel, это нормально. Вспышка постоянно обменивается информацией с камерой.
Наверное, запахи связаны с тем, что Вы пренебрегаете правилами пользования вспышкой и фотографируете много, на мощности вспышки близкой к предельной и с короткими интервалами. Вот она и перегревается. Могу рекомендовать увеличить ISO, открывать диафрагму поболее, через каждые 10 импульсов в потолок делать паузу в 10-15 минут - это рекомендует инструкция. И использовать дополнительные ведомые вспышки - это разгрузит вашу труженицу.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:51
Не в сети
гость

Зарегистрирован: 11 окт 2012, 05:51
Сообщения: 1
Здравствуйте!
Прошу совета гуру, хорошо знакомых со схемотехникой данной вспышки.
Описание проблемы: почти как у топикстартера. Включается, отображается информация на дисплее, меняются режимы, работает зум - но не вспыхивает.
Звук работы преобразователя есть, высокое напряжение на лампе тоже есть (327 вольт в пике)
Пилот не загорается, нажатие на него ни к чему не приводит. На камере, понятное дело, тоже не работает.

Подскажите, каким путем идти дальше? Индикация пилота управляется процессором? По какому условию вспышка выходит в готовность?

Лампа визуально в порядке. Да и не в ней, думаю, дело - здесь что-то не то по части логики.

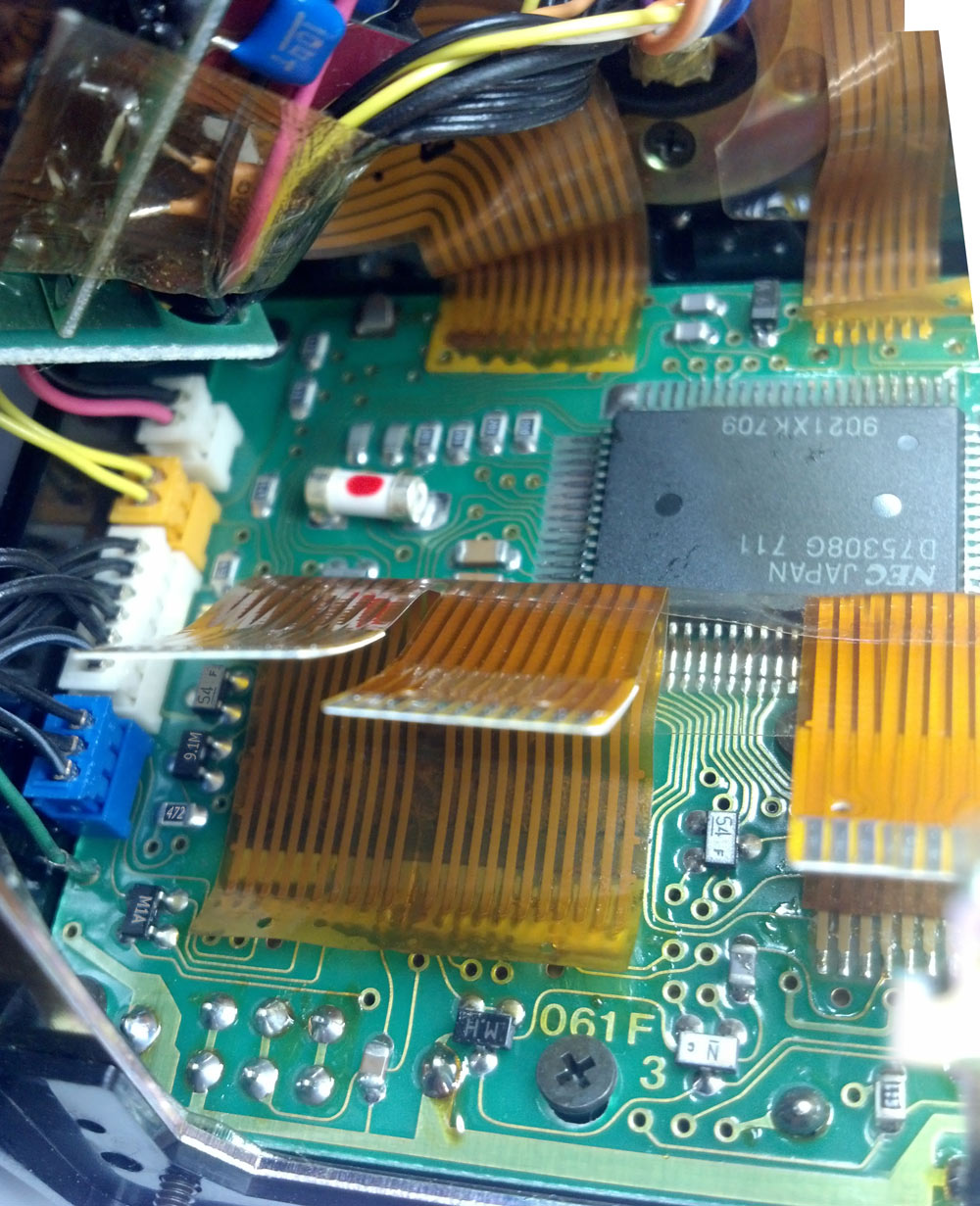

Вот несколько фотографий:
http://uaimage.com/gallery/42b67cdc

Изображение Изображение Изображение

кстати, топикстартер интересовался про белую керамическую трубочку. Что за деталь? Выглядит как предохранитель - но и в моем случае тоже, сопротивление оной велико.

_________________
WBR, Lambert


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Canon 430EZ
Непрочитанное сообщениеДобавлено: 11 окт 2012, 05:52
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8659
Здравствуйте, Lambert!
У такой старой лампы нужно проверить силовые провода на отсутствие разрывов, особенно в области "шеи" вспышки. Проверять прозвонкой при сильном растяжении, потому что внешне это совершенно не видно.
При исправной лампе следует проверить цепь поджига в такой последовательности: тиристор, конденсатор и трансформатор. Прислушайтесь, имеется ли слабый щелчок в области лампы при нажатии на кнопку "Тест"
Белая керамическая трубочка - это кварц - служит для стабилизации тактовой частоты процессора.
Цитата:
По какому условию вспышка выходит в готовность?

Об этом достаточно подробно написано в разделах CIRCUIT DESCRIPTION сервис-маналов на 580EX и 580EX II.
Схемы старых и новых вспышек Canon могут иметь много общего. Проверьте, имеются ли напряжения 4,8-5 Вольт на выходе вспомогательных преобразователей.


Вернуться к началу
  Профиль
