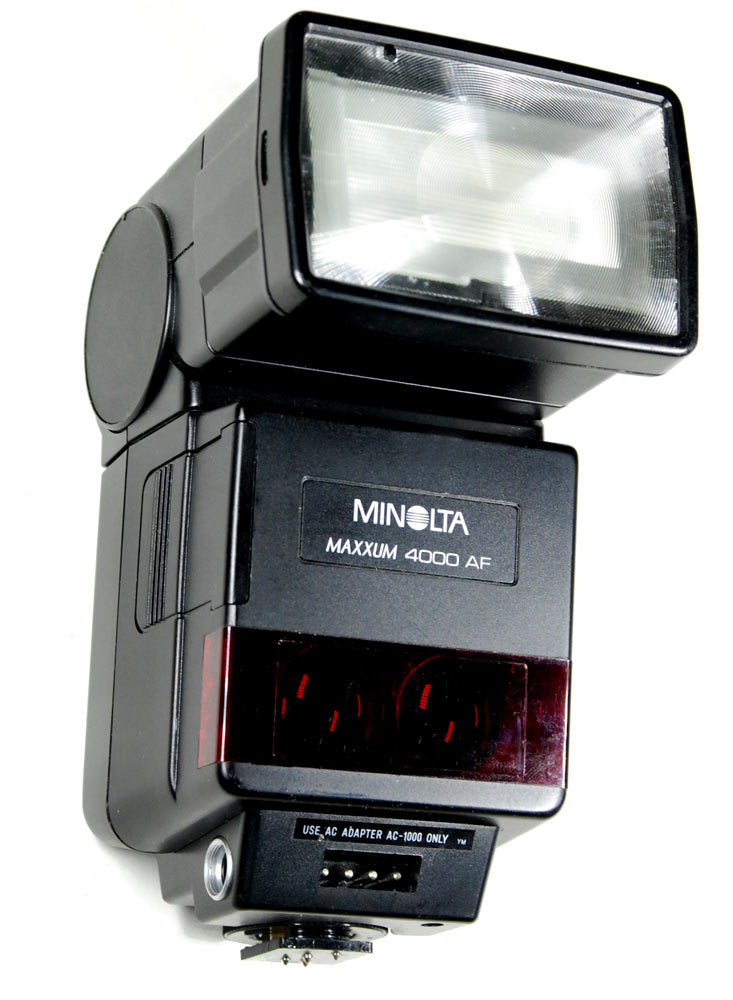

 Заголовок сообщения: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 02 янв 2013, 18:51
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8627
Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Как "разбудить" вспышку Minolta 4000AF?
Модернизация Minolta 4000AF
Разъёмы вспышек Minolta


Вернуться к началу
  Профиль

 Заголовок сообщения: Модернизация Minolta 4000AF
Непрочитанное сообщениеДобавлено: 17 сен 2013, 17:37
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Итак, есть вот такая модернизация:


Что она даёт?
1. Синхронизация по второму импульсу, притом система умеет определять вспышечный импульс, и может синхронизироваться с длинными выдержками по rear sync.
2. Убирает проблему с "засыпанием" вспышки через 15 минут.
3. Отображает зелёным индикатором "ОК" на вспышке удачный захват синхроимпульса.
4. Гасит внешний пилотный свет при первом же импульсе, и снова включает при окончаний вспышки. (это если он у вас есть, выход сигнала логического уровня)

Подключение - к проводам указанного цвета в башмаке вспышки, ну массу берём с чёрного провода там-же, а плюс питания - с 8 ноги 8-ногой микросхемы на основной плате.

Сам светосинхронизатор я поставил на месте встроенной подсветки АФ.

Вот прошивка: http://www24.zippyshare.com/v/51002809/file.html
Плату выложу попозже.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Модернизация Minolta 4000AF
Непрочитанное сообщениеДобавлено: 17 сен 2013, 22:35
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Забыл добавить, светодиод и пищалка - опциональны, для нормальной работы они не нужны, Я их использовал при отладке.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Модернизация Minolta 4000AF
Непрочитанное сообщениеДобавлено: 18 сен 2013, 11:18
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8627
A-Gugu, наверное, Вы могли бы продавать запрограммированную плату для тех фотолюбителей, которые могут встроить узел во вспышку, но затрудняются с изготовлением платы и программированием процессора. Тем более, что сейчас стало возможно получать оплату через Paypal.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Модернизация Minolta 4000AF
Непрочитанное сообщениеДобавлено: 18 сен 2013, 17:01
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Да, я так и собираюсь сделать, но немножко другую схему.


Вернуться к началу
  Профиль

 Заголовок сообщения: Minolta 4000AF - Пропускает вспышки.
Непрочитанное сообщениеДобавлено: 20 авг 2014, 17:57
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Есть две штуки таких вспышек, у обоих появилась одинаковая проблема, стали пропускать вспышки, если раньше было изредка, то потом почаще, а сейчас раз 10 надо нажать тест, чтоб сработало. Высокое в норме, длительность импульса тоже регулируется нормально, значит дело в поджиге? при попытках поджига, ничего не слышно. Что могло умереть?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF - Пропускает вспышки.
Непрочитанное сообщениеДобавлено: 20 авг 2014, 18:19
Не в сети
коллега

Зарегистрирован: 19 авг 2014, 14:40
Сообщения: 101
A-Gugu писал(а):
значит дело в поджиге? при попытках поджига, ничего не слышно. Что могло умереть?

Скорее лампы
"Не слышно ..." , что-то взрываться должно?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 20 авг 2014, 18:38
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Когда лампа неисправная, и делаешь поджиг, то обычно слышен "чпок" разряда поджигающего конденсатора. Тут такого нету.

Вкратце работает так. Если дать полежать вспышке дня 3-4, то потом 10-20 пыхов сделает нормально, потом начнутся тормоза....


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 20 авг 2014, 18:42
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8627
И всё-таки: есть методика, описанная в Накамерная вспышка срабатывает с пропусками импульсов.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 20 авг 2014, 19:39
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Вот только эта методика не подходит в данном случае. Чтоб колба лампы самовосстанавливалась за пару дней - такого я не слышал :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 21 авг 2014, 11:07
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8627
Полагаю, здесь не в самовосстановлении дело, а в том, что, разогретая серией снимков, изношенная лампа начинает хуже зажигаться. И тест с короткими интервалами и, наверное, внешний вид лампы скажет больше, чем наши догадки. А пробная замена лампы подтвердит предположения.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 16 сен 2014, 18:42
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Поменял лампы. Как и предвидел, лампы тут не причём, симптомы такие же.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 17 сен 2014, 14:39
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Подключился осциллографом. Причину выяснил - не приходит импульс на открывание основного тиристора. Импульс на поджиг приходит. Буду прозванивать основную плату.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 18 сен 2014, 22:32
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8627
A-Gugu писал(а):
не приходит импульс на открывание основного тиристора.
Хм, что-то необычное. Уважаемый A-Gugu, поскольку вспышка наверняка полностью разобрана, сделайте, пожалуйста, побольше снимков внутреннего устройства вспышки. Особо - места пайки проводов и цвета проводов на разъёмах, шлейфы и переходы с платы на плату. Выкладывать без ограничения в размере можно на Яндекс-Диске. Я потом помещу снимки сюда в тему.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 19 сен 2014, 15:10
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Уже собрал, но опять разберу - пропал и импульс отсечки. Так как внутри очень много разъемов, вероятно какой небудь из них коррозию словил, разберу и прочищу, заодно и пофоткаю.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 16 ноя 2014, 23:24
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Нашел проблему, помог мне в этом тепловизор :)

От нагрева лампочки, алюминиевый рефлектор чуть расширялся, и за многие циклы нагрева-охлаждения таки перетёр в одном месте изоляцию проводка поджига. Отодвинул проволочку - проблема ушла. Заменил на МГТФ на всякий случай.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Minolta 4000AF
Непрочитанное сообщениеДобавлено: 17 ноя 2014, 14:01
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8627
Интересно, а металлический рефлектор имеет соединение с другими деталями схемы? Нельзя ли его подключить параллельно поджигающему электроду, как, например, в Nikon SB-600 ?
