Светосинхронизатор на 2-й импульс от - Waldemar Szymanski

[sa137]

Светосинхронизатор от - Waldemar Szymanski

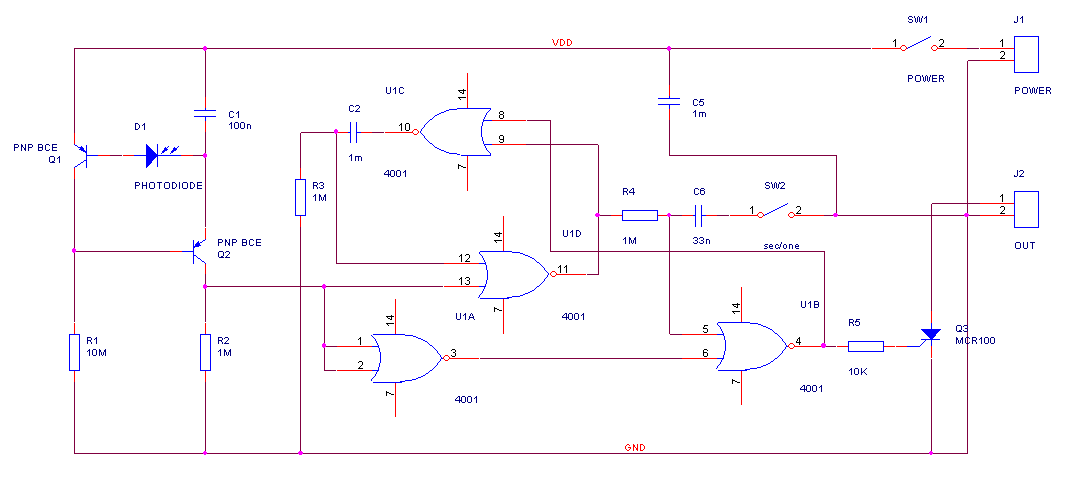

Предназначен для синхронизации фотовспышек с фотокамерами, у которых встроенные или накамерные вспышки делают 2 последовательных импульса.

Сделал штук 10, я собирал на одной и той же печатной плате 2 версии:

высоковольтная



низковольтная



в низковольтной версии при работе с 430EX вспышкой происходит "залипание" тиристора TH1. он срабатывает, открывается и остается в таком состоянии. лечится эта беда или включением последовательно резистора и ёмкости или заменой тиристора Q3 на транзистор Q5 2SC1008.



вот как выглядит рабочая высоковольтная версия:



исправленая печатка (нумерация элементов как на схеме выше ) !!!

[sa137]

"Новая" версия печатки с питанием от 12В батареи.
с тиристором BT169D на выходе.



проверил на работоспособность с камерными 430EX и 270EX - работают

[Impulsite]

Красиво!

А у схемы Вальдемара Шиманского какие параметры по времени? Александр, ты промерял эту схему на самый короткий и самый длинный интервал между первым и вторым импульсом?

[sa137]

А вот у схемы Вальдемара Шиманского какие параметры по времени? Александр, ты промерял эту схему на самый короткий и самый длинный интервал между первым и вторым импульсом?

На сколько я помню, можно на сайте Осипова уточнить, там окно около секунды. То есть, все что укладывается в этот интервал (имеется ввиду 2 импульса)- должно приводить к срабатыванию.

Я импульсы не измерял, просто проверял на камерах:
Minolta Z3
Canon 450D/500D
Olympus 320

Необходимость именно такой версии вызвана желанием синхронизировать с Минолтой вспышки 430EX/270EX и студийную Blazzeo 150.



Просто не охота на технические фото изводить ресурс затвора зеркалки.

Но со студийной засада - встроенный светосинхронизатор. Думаю его или вообще отключить, или переделать схему включения, чтобы при наличии джека он отключался.

p.s.
Не знаю, как дать ссылку на пост, в общем, тут есть про эту Blazzeo - копия 110 Фалкона: http://www.osipoff.ru/modules.php?op=mo ... 43&start=0



http://sun.hm.ukrtel.net:8080/sync/SyncSch.gif

Когда-то давно собирал такую. В этой схеме приходилось подбирать ёмкости C2, C4 - под "окно" от вспышки Минолты.

[Impulsite]

При случае, измерьте, пожалуйста, размеры "окна" для схемы синхронизатора Шиманского с теми номиналами деталей, с которыми Вы её собираете.
И может быть интервал между импульсами Минольты Z3. У неё, видимо, интервал меньше 34 мсек ? С ваши осциллографом - это не сложно, надеюсь.

[sa137]

вроде нашел
я многое выкладывал в
http://www.osipoff.ru/modules.php?op=mo ... &start=150
но там 35 страниц, чтото лень сегодня разбирать ..

руки дошли до эксперимента.
воткнул в звукачку фотодиод, резистор оказался там не нужен. подобрал уровень миксером.
само устройство выглядит так:


писал встроенной рекордером, формат файла PCM 11,025 кГц; 16 бит; Моно.
для просмотра использовал Creative WaveStudio. ничего другого под руками не оказалось.


minolta - Fill flash




minolta - подавление красных глаз



пробoвал потестить свой benq DC2300. там кривульки совершенно другие.

[sa137]

При случае, измерьте, пожалуйста, размеры "окна" для схемы синхронизатора Шиманского с теми номиналами деталей, с которыми Вы её собираете.

лень что-то мерить, обратимся к первоисточнику :

Действо синхронизатора выводит нижеследующий рисунок.



Fig 1 выводит максимальное время по первой вспышку в каком от второго пыха может настать освобождение вспышки. Время этa выносит от 50 мсек ‘ 1 ’
( R4, C3 ) до 1000 мсек ‘ 2 ’ ( R3, C2 ).
50 мсек это время блокировки по первому импульсу.

Fig 2 выводит действие на примере фотоаппарата Canon EOS 350D .
С нижеследующей составления ( таблицы ) вытекает что второй пых в фотоаппаратом Canon следует после 62 мсек.
По этом времени настаёт освобождение вспышки и автоматические перервание действа синхронизатора ‘3 ‘(выход 4 сцепленой с входом 9 микросхемы CD 4001 ).
С этим фотоаппаратом окно синхронизатора было открытое через 12мсек. ( 62 мсек - 50 мсек )
...

Fig 3 выдаёт действие синхронизатора с фотоаппаратом Samsung DIGIMAXL55W
С этим фотоаппаратом окно синхронизатора было открытое через 652мсек. ( 702 мсек - 50мсек )

Как видно на рисунке синхронизатор характеризует максимальной выносливостью на помехах от других источников света.
...

Синхронизатор c питанем от высоковольтного сихроконтакта
потребляет токa,

5B - 0.45мка
10B - 0.85мка
15B - 1.35мка

взято здесь - http://www.osipoff.ru/modules.php?op=mo ... &start=360

[Den_DSLR]

Здравствуйте. Перечитал несколько тем, но так и не смог выбрать, что мне подходит, поэтому прошу помощи.
Мне нужен синхронизатор для низковольтных накамерных вспышек (1,5-12 В) срабатывающий по 2-му импульсу (переключение на 1-ый лишним не будет). Питание видимо лучше от самой вспышки (4,8-6 В) или пары литиевых CR2032. Габариты желательно минимизировать. Спасибо.

[sa137]

Мне нужен синхронизатор для низковольтных накамерных вспышек

ну а чего тогда не понятно - делайте это: https://impulsite.ru/ctlg/synchro/digit ... 7_sync.png



батарейки на вкус и цвет или проводами из вспышки (что на мой взгляд очень не удобно)

[sa137]

узелок на память - Quote:
--------------------
Waldemar, какие значения R1 и R2?
Как их выбирать? От чего они зависят? Уточните номиналы R1/R2
--------------------
R1 1M – 10M
R2 100k – 1M
Больше номиналы, меньший ток питания , незначительно меньшая чувствительность.
