Открываю тему о этой системе синхронизации из за своих личных корыстных целей, но может быть будет кому нибудь полезна в будущем :)
Под спойлером описание технических данных и совместимость GODOX XT16T/XT16S и GODOX XT32:
Скрытый текст или картинка:

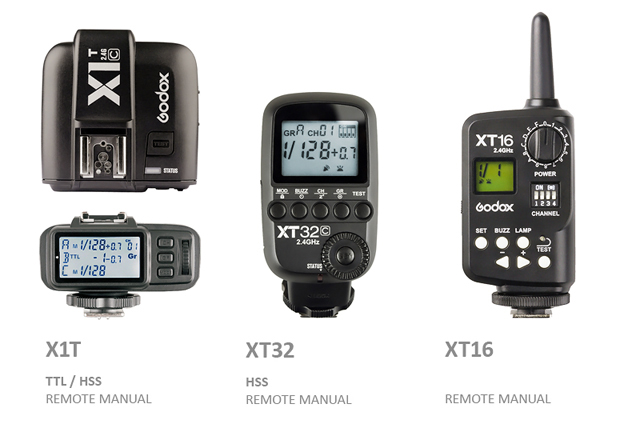

GODOX XT32 - мануальный трансмиттер с поддержкой регулировки мощности и других системных функций вспышек Godox на 32 каналах в 16 группах.

Передатчик XT32 выпускается в 4 версиях.
Совместимость:
XT32C (для Canon):1DX, 5D Mark III, 5D Mark II, 6D, 7D, 60D, 50D, 40D, 30D, 650D, 600D, 550D, 500D, 450D, 400D Digital, 1000D, 1100D, и т. д.
XT32N (для Nikon): D800, D700, D7100, D5200, D5100, D7000, D300, D300S, D3200, D3100, D3000, D200, D70S, D810, D610, D90, и т. д.
XT32S (для Sony): A77II, a7RII, a7R, a58 a99, ILCE6000L, и т. д.
XT32G (универсальная версия с одним контактом): совместим с камерами: Canon, Nikon, Pentax, Olympus, Panasonic, FujiFilm и со всеми другими камерами имеющими горячий башмак ISO. Кроме того передатчик можно синхронизировать с камерой с помощью кабеля.

Технические данные:
Дальность передачи (прибл.): до 100 м
Количество каналов: 32
Частота 2,4GHz
Питание: 2 * AA батареи

Функционал:
Синхронизация по первой и по второй шторке, HSS до 1/8000 с (поддержка зависит от версии трансмиттера и камеры)
Подсветка А.Ф.
Установка задержки синхронизации: 0-10 мс
Моделирующая лампа: ВКЛ/ВЫКЛ
Звуковой сигнал: ВКЛ/ВЫКЛ
Функция памяти.

Размеры/Вес: 100x50x52 мм/80 г.

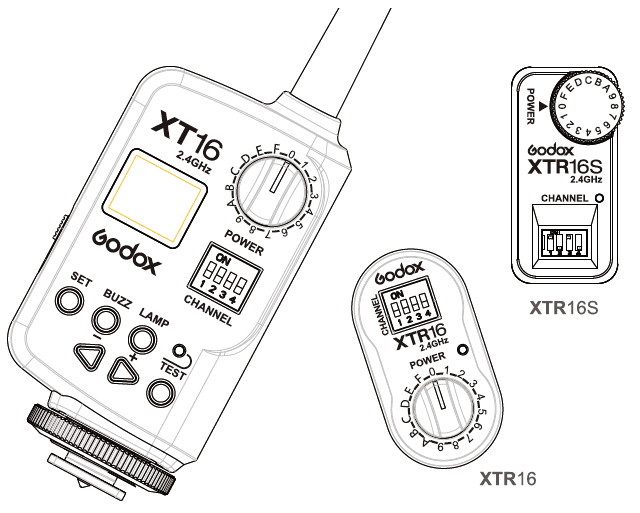

GODOX XT16T/XT16S - ресиверы с питанием от вспышки работающие на 16 канал с поддержкой регулировки мощности и других системных функций вспышек Godox

Совместимость XT16T: Godox Witstro AD360 AD180, студийные вспышки Godox серий D, QT, QS, GT, GS, DE и DP.
Совместимость XT16S: Godox Ving V850

Технические данные:
Дальность передачи (прибл.): до 100 м
Количество каналов: 16
Частота 2,4GHz
Питание: 5 В (Питание От вспышек)

Синхронизация до 1/250 с.

Размеры/Вес XTR-16: 57x30x26,2 мм/20 г.
Размеры/Вес XTR-16S: 55x27x9 мм/10 г.
Приемники XT16 имеют несущую частоту 2,4 ГГц и функционал, аналогичный более ранней системе Godox FT, работающей на частоте 433MHz.

Проблема в том, что приемники заточены исключительно под собственные вспышки Godox. Универсальных приемников в этой линейке Godox, к сожалению, нет и вполне себе годный передатчик использовать с другими вспышками не получается.

Так вот теперь о корыстных целях. :)

Помнится кто-то из форумчан хвастался, что расколол протокол системы Godox FT16.
Было бы замечательно, если бы можно было воспользоваться этими наработками и получить декодер для приемников для установки в студийные вспышки и если возможно малой кровью, превращать приемники в универсальные, пусть и с внешним питанием, выделив лишь сигнал синхронизации.

Хотелось бы обсудить масштаб допилинга, чтобы понять стоит оно того или нет.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 11:08
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 13:15
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Просто поджиг, там отдельная нога, приходит импульс 20мкс. Но он приходит даже тогда, когда на выбранном канале выставлено OFF.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 13:20
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
А протокол там, обычный BCD (binary coded decimal), модуляция - PPM, те же самые чипы и протоколы, что в автосигналках. Передаётся за раз 4 байта, старшие биты старшего байта - включение пилота и звука. Младшие биты последнего байта - регулировка мощности.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 14:27
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
A-Gugu писал(а):
Просто поджиг, там отдельная нога, приходит импульс 20мкс

Который из выводов приёмника?



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 14:47
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
На рисунке уже обозначено :)

Т - Trigger :)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 14:49
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
И да, 100 метров дальности, это наверное на луне :)

На деле, большой зонт прекрасно экранирует приёмник, так что с перебоями работает, уже с 5 метров.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 17:29
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642

Тогда, наверное, можно записать:
V - Vcc, питание со стороны вспышки, +5 В.
D - Data, передача данных от приёмника во вспышку.
T - Trigger, поджиг.
G - Gnd, земля, 0 В.

Верно?

Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 19:19
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Там импульс 20 микросекунд, это не опечатка. Потянут по скорости вспышки? может надо удлинить?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 20:11
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Ну, в таком случае на месте транзистора Q201 ставим тиристор CR02AM. Впрочем, это, скорее всего, лишнее. По схеме Godox DE-300 за 20 мкс успевает открыться транзистор Q104, оптрон U3 и прочее.

И, кстати, адаптер тоже можно сделать без батарей, если во вспышках, с которыми будет использоваться FTR16/XTR16 и этот адаптер, есть возможность переделать синхрогнездо с "моно" на "стерео" и передать питание из вспышки к передатчику через средний контакт аудиоштекера.

A-Gugu, а какой ток потребляет приёмник FTR16? И может ли он работать при снижении питающего напряжения до 4,2...3,2 В? Возможно было бы проще использовать небольшую литиевую батарейку.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 янв 2017, 23:08
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Там внутри понижайка до 3.3 и чип от Holtek. Так что от лития, может и будет работать.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 янв 2017, 13:29
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
iituner писал(а):
обсудить масштаб допилинга, чтобы понять стоит оно того или нет.

iituner, а какой ток потребляют приёмники FTR16 / XTR16 ?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 янв 2017, 20:54
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 194
Откуда: RUSSIA
Ого, я все пропустил :)
Спасибо за информацию!

В моем случае, если цеплять к студийным, то во всех есть подготовка для встраиваемых триггеров, 5V есть.
И опять же в моем случае проще взять слим версию и вставить прямо в корпус, выставить канал потребуется только один раз. Ну может только придется проводок в качестве антенны еще припаять, раз уж даже версия на 433Mhz слабовата.

Заманчиво конечно подцепить все плюшки, но даже обычного пождига мне лично уже достаточно. Для меня самое важное, что есть подсветка у передатчика.
Теперь можно подумать о покупке сначала триггеров а за ними и пышки с батарейкой от Godox

Нашел уже комплект передатчик со слим приемником за 2800р. Причем за эти же денежки можно с TTL передатчиком найти комплект. Даже задумался :))


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 янв 2017, 22:16
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 194
Откуда: RUSSIA
A-Gugu писал(а):
А протокол там, обычный BCD (binary coded decimal), модуляция - PPM, те же самые чипы и протоколы, что в автосигналках. Передаётся за раз 4 байта, старшие биты старшего байта - включение пилота и звука. Младшие биты последнего байта - регулировка мощности.

Можете дать наводку на информацию по этой теме? Регулировка мощности, звук и пилот, дело конечно заманчивое, может быть и подумаю на эту тему, но в первую очередь хотелось бы реализовать синхронизацию в группах.

A-Gugu писал(а):
Просто поджиг, там отдельная нога, приходит импульс 20мкс. Но он приходит даже тогда, когда на выбранном канале выставлено OFF.

Интересно, оно у них раздает по группам пропуски что ли при отключении синхронизации на передатчике?
Как то сильно сложно.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 12 янв 2017, 09:05
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
О, вижу схему годоксов срисовал кто-то.

Распространённая проблема, непропай резисторов R301, R211. Уже 3 разных таких ремонтировал.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 12 янв 2017, 09:09
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Никакие пропуски не отдаёт, при нажатий на любую кнопку, передаётся полный пакет. Скажем:

1100 0000 - включены пилот и звук, вспышка выключена
1100 0001 - включены пилот и звук, вспышка на минимуме
0000 0000 - всё выключено


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 12 янв 2017, 09:14
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
И ещё - мощность DE-300 на самом деле 200дж, а не 300. Но пофиксить не сложно, корпус изначально рассчитан на конденсаторы покрупней, просто установлена проставка. Если её убрать, и вместо 330 мкф поставить 470мкф, то получим искомые 300дж.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 01 мар 2017, 12:36
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 194
Откуда: RUSSIA
A-Gugu писал(а):
Никакие пропуски не отдаёт, при нажатий на любую кнопку, передаётся полный пакет. Скажем:

1100 0000 - включены пилот и звук, вспышка выключена
1100 0001 - включены пилот и звук, вспышка на минимуме
0000 0000 - всё выключено

Еще раз спасибо.
Если я правильно понял, получается примерно как в E-TTL у Canon: на отдельном контакте USB всем раздается сигнал с центрального контакта башмака, а по Дате засылается код, который декодирует процессор вспышки и рулит процессом с приоритетом полученного кода.
