impulsite писал(а):Расскажите, как продвигается Ваша работа, что уже удалось сделать?
Да потихоньку!

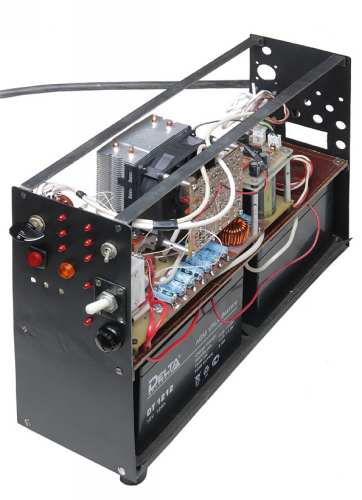

1. Инвертор 24->480В

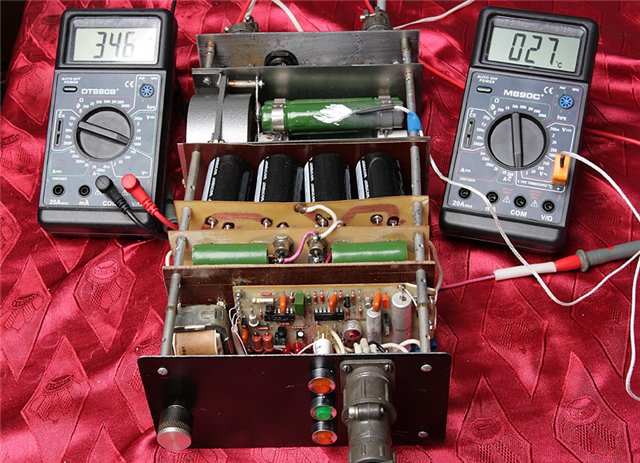

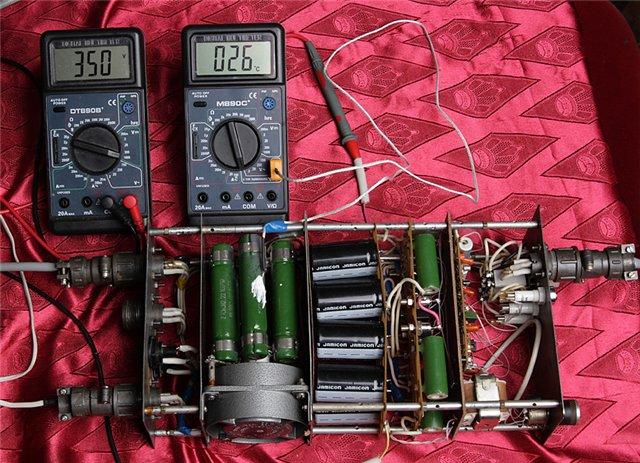

2. Инвертор с платой управления. Испытание на полную нагрузку.
3. Инвертор в корпусе.

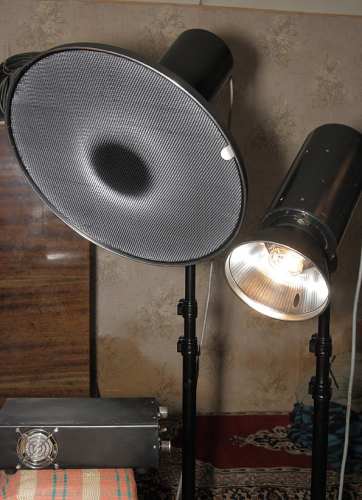

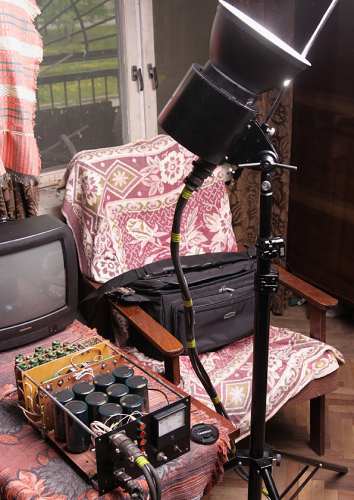

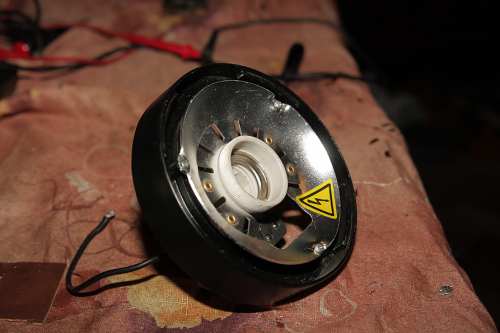

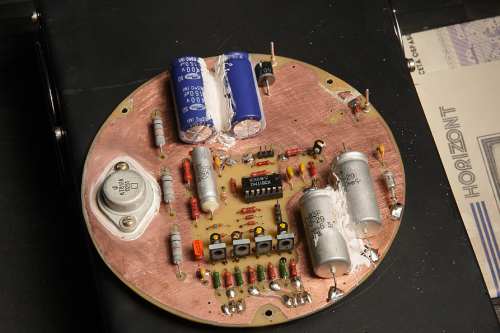

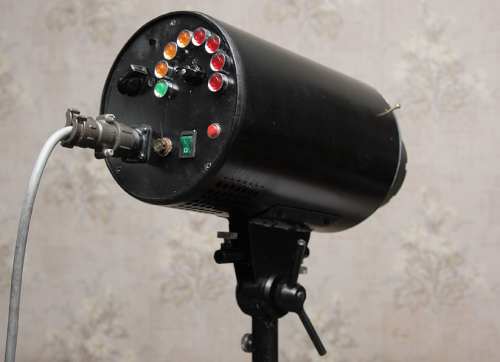

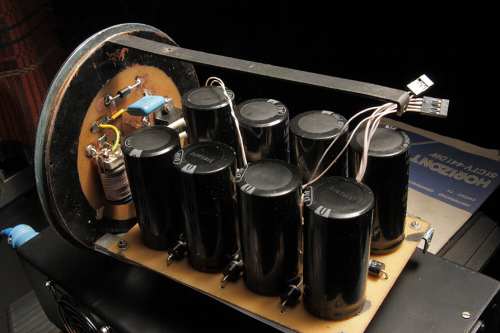

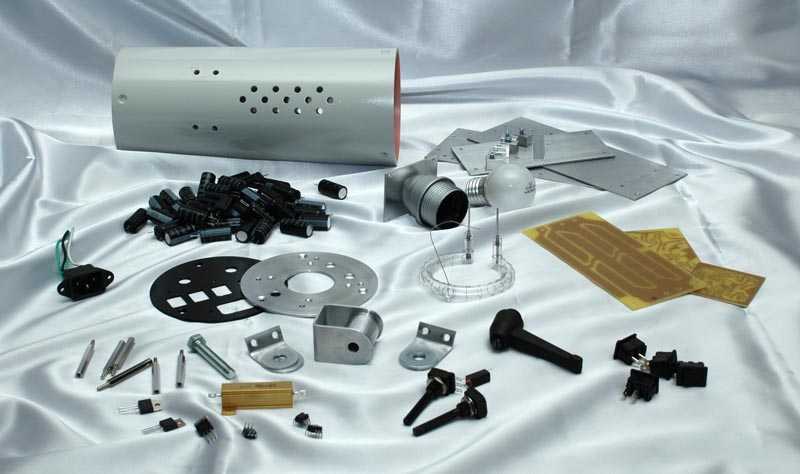

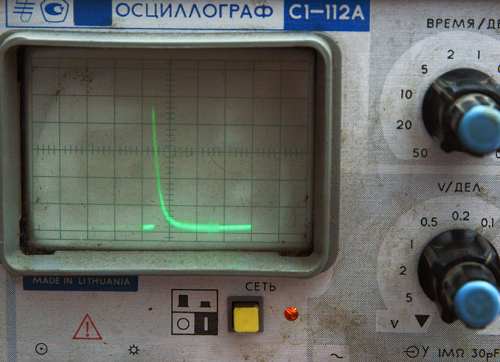

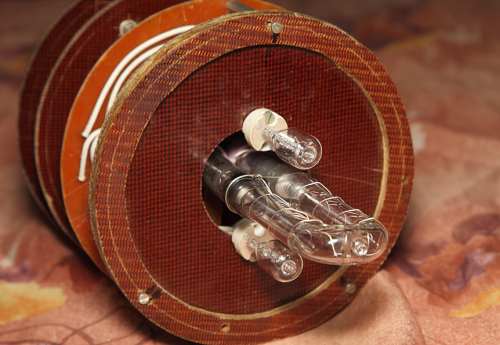

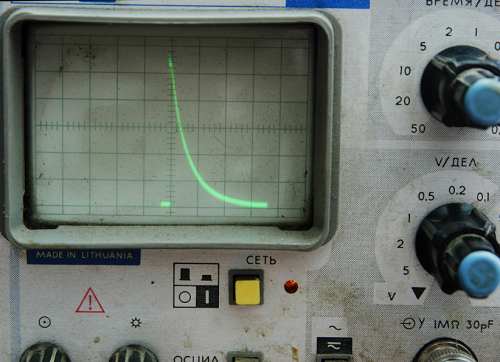

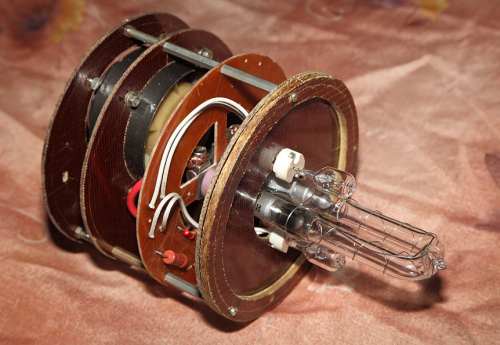

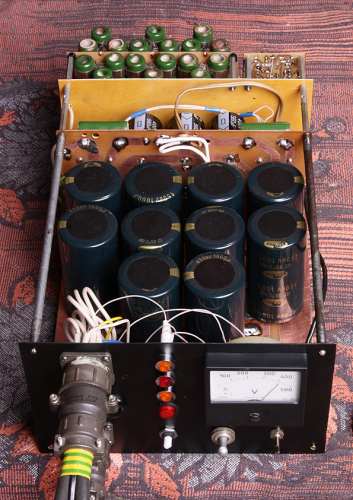

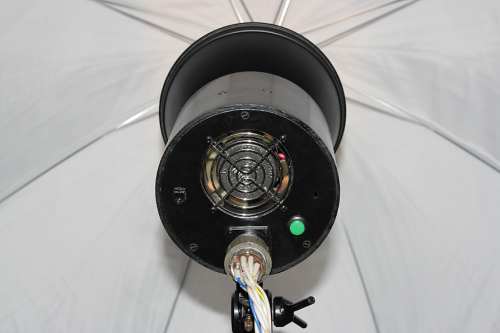

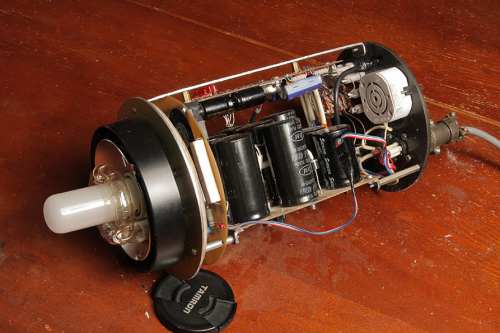

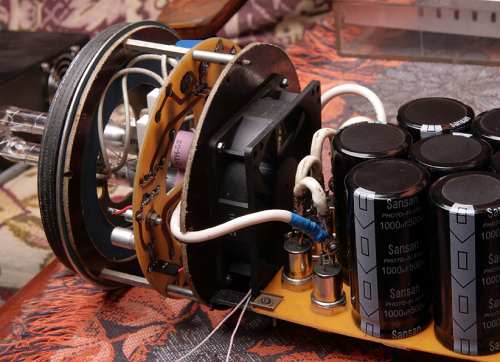

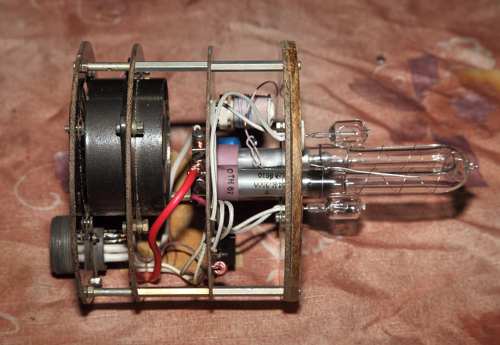

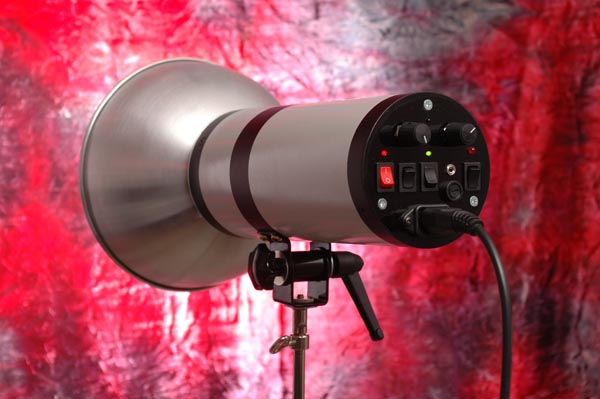

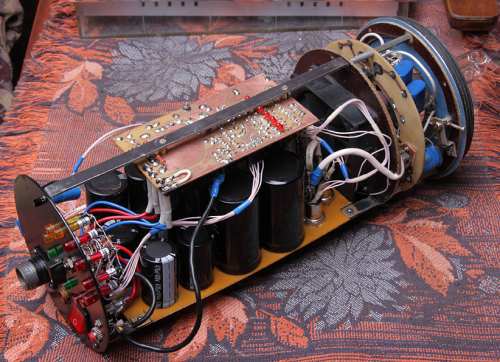

4. Инвертор в сборе. Совместное испытание со вспышкой 700Дж.

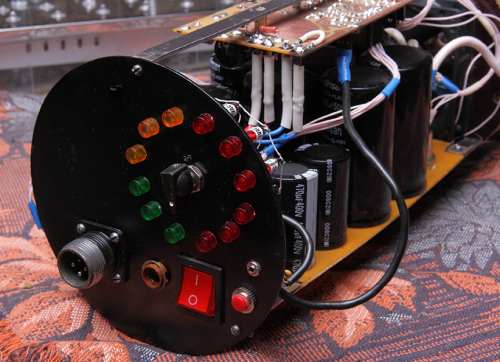

5. Задняя панель инвертора.
Эксплуатационные зарактеристики.
1. Время заряда вспышки 700-900Дж 3-4 сек соответственно.

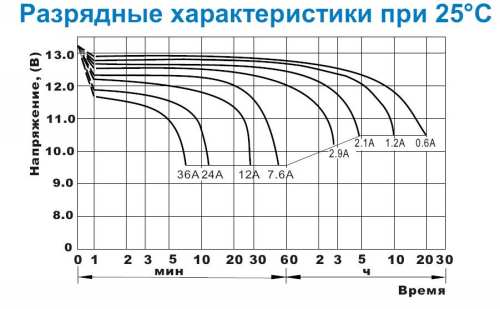

2. Минимальное количество 700 джоулевыхимпульсов с интервалом 2-3 сек - не менее 300 (с увеличением интервала минимальное количествоимпульсов воззрастает).
3. Порог срабатывания системы защиты от переразряда аккумуляторов - 20В под нагрузкой.
4. Встроенный зарядник от сети 220В обеспечивает полный заряд аккумуляторов в циклическом режиме за 6-8 часов после чего переходит в буферный режим работы.
5. Предусмотрена возможность подключения до трёх вспышек одновременно...
Сетевой зарядник конденсаторов студийной вспышки.
Основные параметры:
- максимальное напряжение заряда - 500В;
- ток заряда - 2,5А;
- нестабильность тока заряда в диапазоне напряжений 0-500В не хуже 200мА;
- уровни ограничения напряжения заряда (Uном): 385В, 435В, 485В;
- уровни срабатывания защиты от перезаряда конденсаторов вспышки Uном+2-3%.
Предусмотрена защита силового блока от "дребезга" сети и защита лампы вспышки от тлеющего разряда.

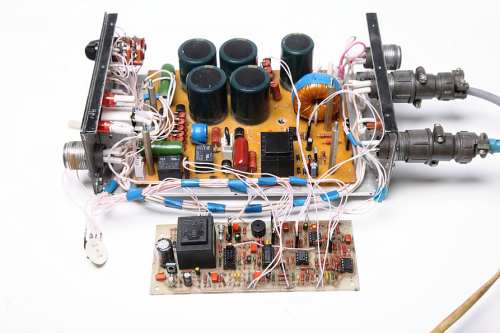

Общие виды со снятой крышкой, вид силовой платы и платы управления представлены на картинках:

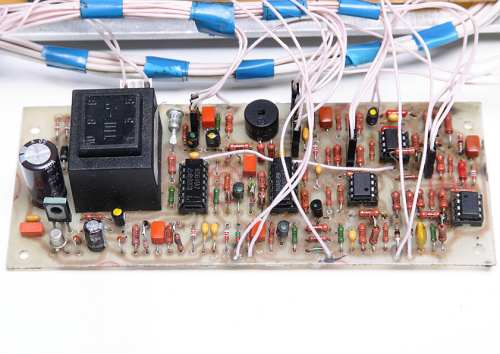

1. Плата управления.
2. Силовая плата.

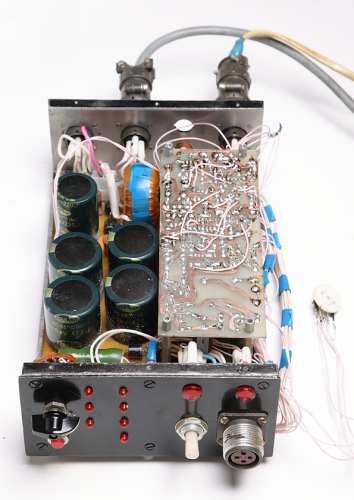

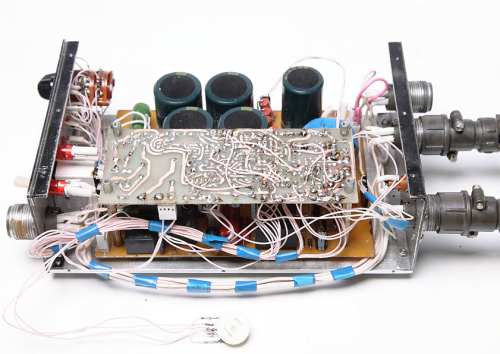

3. Общий вид со снятой платой управления.

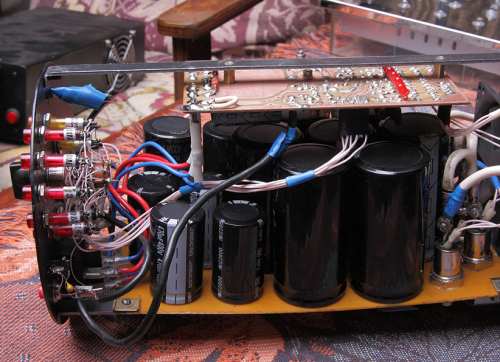

4. Общий вид сбоку.

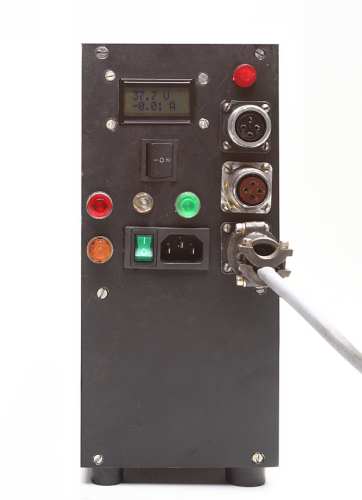

5. Общий вид спереди.

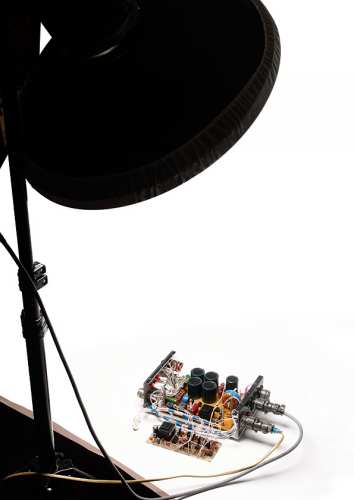

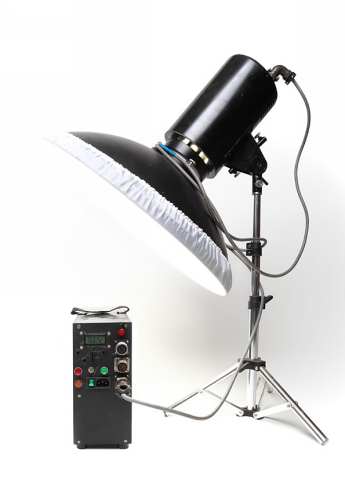

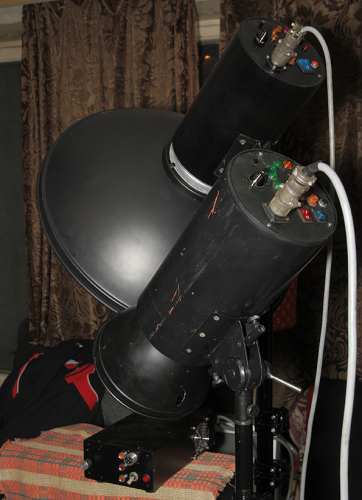

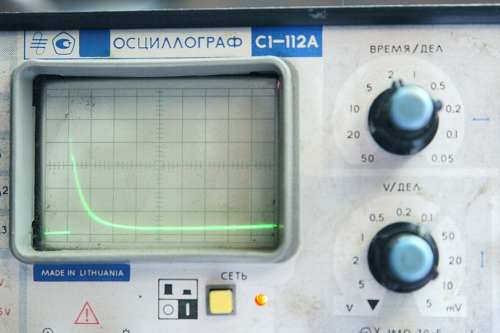

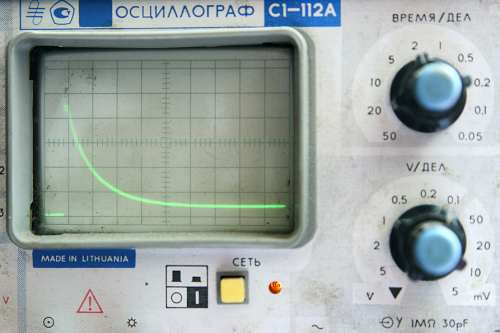

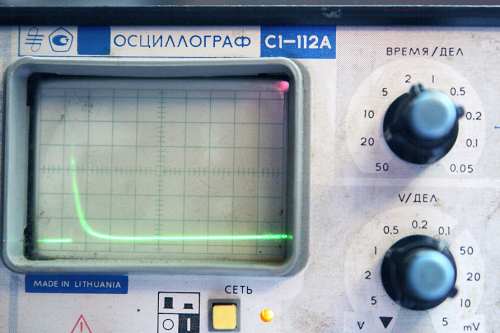

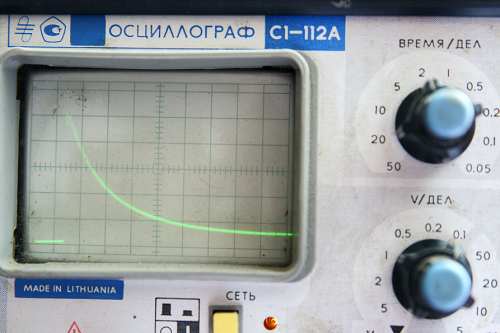

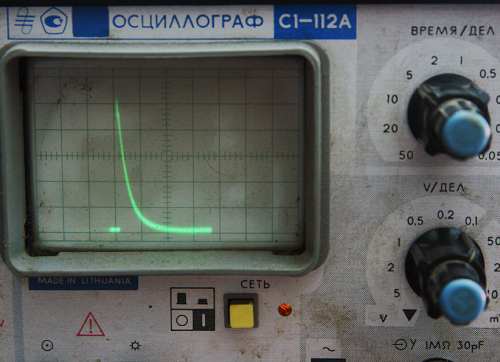

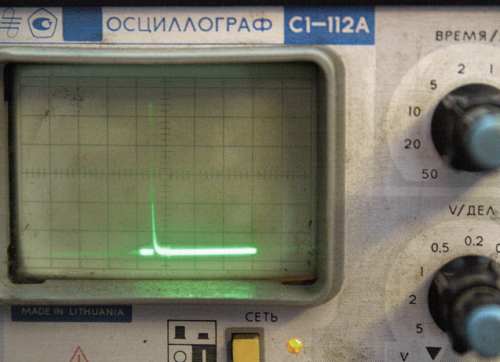

6. Работа блока со вспышкой.
Силовая плата.
Функционально силовая плата состоит из нескольких узлов обеспечивающих преобразование переменного напряжения сети на входе в стабильный постоянный ток на выходе в диапазоне выходных напряжений 0-500В. Это:
- стандартный выпрямитель-удвоитель сетевого напряжения с ёмкостным фильтром;
- высоковольтный силовой ключ, выполненный на полебиполярном транзисторе IRG4PF50WPBF 900В, 51А, 100кГц и диоде 06TB120 6А, 1200В, 26нсек;

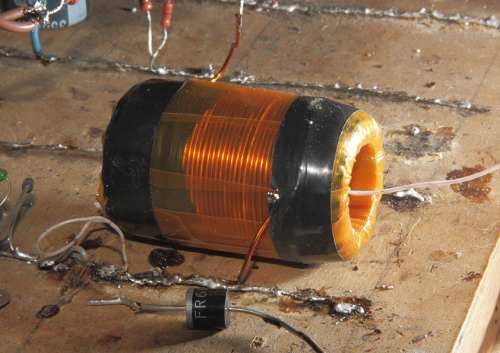

- высокочастотный индуктивный фильтр - дроссель на МП-140;
- узел, обеспечивающий развязку выход заряда ёмкостей вспышки от собственного выходного ёмкостного фильтра.
Для формирования плавающего питания узла управления полебиполярным транзистором используется отдельный маломощный сетевой трансформатор 220В>18В и примитивный линейный стабилизатор на 18В.
Для гальванической развязки схемы управления от силового ключа используется оптронная развязка, выполненная на микросхеме HCPL-3120.
Схема управления.
Состоит из ряда функциональных узлов, обеспечивающих непосредственно работу блока, а так же защиту от нештатных ситуаций:
- формирователь сигнала обнаружения/пропадания сети;
- узел безопасного запуска преобразователя при включении и перезапуска при пропадании/появления сети;
- токовый узел. Выполнен на компараторе типа 521СА3 (LM211). Совместно с высоковольтным ключом образует схему ключевого стабилизатора релейного типа с обратной связью по току;
- узел контроля напряжения заряда. Так же выполнен на компараторе 521СА3 (LM211). Контролирует напряжение на выходе блока. При достижении заданного уровня напряжения блокирует работу токового узла пока это напряжение не снизится на 3-5В от заданного;
- узел защиты от перенапряжения. Такой же компаратор и, для фиксации срабатывания, D-триггер в режиме RS. При отказе узла контроля напряжения заряда, или по другой причине, когда напряжение заряда превысит номинальное на 2-3%, блокирует работу высоковольтного ключа и отключает его от питания;
- узел формирования сигнала блокировки преобразователя в момент срабатывания лампы! Выполнен на одном элементе 2И-НЕ и второй половинке микросхемы D-триггера. Гарантированно обеспечивает блокировку преобразователя в момент срабатывания лампы вспышки на 50мсек для исключения тлеющего разряда импульсной лампы вспышки;
- узел индикации. Обеспечивает звуковую индикацию момента заряда конденсаторов вспышки и светоиндикацию режимов работы блока.
...
По хорошему, надо бы по входу сетевой фильтр поставить, да дополнительную защиту по току выхода, но... стандартного сетевого фильтра под рукой не оказалось, а на дополнительную защиту места на плате управления не хватило...
