Так получилось, что удалось купить три лампы (две ИФК-2000-1 и одну ИФК-2000) на блошином рынке... года выпуска - 1986
Происхождение ламп - ЗИП от самолёта... в заводской упаковке.
А раз так получилось то решил попробовать поиграться с высокоскоростной вспышкой.
Так как задача стояла - поиграться, поэтому создал систему попроще и на первом этапе в виде макета.
Т.е. результат получился в ущерб габаритам (они БОЛЬШЕ и тяжелее) но зато скорость горения намного выше моих текущих на ИФК-120.

Из чего делал каждый из 2х фонарей макета:
4 конденсатора от Поляроидов - последовательно 350В*4=1400В 400мкф/4=100мкф
Энергия импульса 0,5*110мкф*(0,98-0,08кВ)^2=44.5 Дж
диоды на зарядке на 1,5 кВ из них собран умножитель на 3 без регуляции (внутри фонаря) - регуляция внешняя - ЛАТером.
Ограничение тока при зарядке организовал через лампочку 15Вт от холодильника.
Провода - 4х жильные отрезал от Луч-70 (отдельно питание логики + поджиг и отдельно зарядка)
Трансы поджига брал от зажигалок Igniter - на выходе около 18кВ
корпус фонаря - канализационная труба ДУ100 обклеенная черными самоклеющимися обоями
у меня все софтбоксы переделаны на крепление к ним треноги и несут на борту зажим под трубу ДУ100
поджиг проводной через оптопару разъём RJ11 (на него же выведено дистанционное включение питания)
включение питания 12В релюшкой.
внутри трубы ДУ100 распорки фанерные крест накрест к которому приделано основание.
на основании красная кнопка теста и два тумблера (звук и включение 12В релюшки = включение заряда)
еще провод питание и гнездо RJ11 (к моему блоку сочленения с радио синхронизатором)
отражатель из мед. синей лампы сочленение с трубой с помощью двух красных пластиковых тазиков.
тазики красил в черный маркером а поверху что бы не стиралось черным акрилом.
лампа крепится через выпиленный текстолитовый зажим. Медные трубочки у зажима от телескопической ТВ антенны
Лампочка 15Вт от холодильника вынесена в вилку. Вилка раздвоена на питание трансформатора логики ~220 и на зарядку
такая схема наряду с простатой дает универсальность - при питании
- от сети умножитель на 3 дает около 900В
- может питаться постоянкой 500В (лампе надо от 450В так что от 300В не заводится)
- может питаться от ака 12В через фуфловый 100Гц китайский 12В=>~220В преобразователь
- в студийных условиях при питании от лабораторного авто трансформатора
напряжение регулируется от 250В - 1200В для ИФК-2000 (а ИФК-120 от 150В-880В - далее пробой)

PS: Про студийные условия не смеяться - китайское дешевое барахло не подходит по определению (текут и слишком
длинный импульс), а комплект вспышек аля Энштейн в рамках хобби не рентабелен.

PS: Сейчас пользуюсь фонарями на основе ИФК-120 (три лампы в каждом фонаре) с дискретной коммутацией конденсаторов.
а в качестве света использую DMX LED фонари.

Текущий вариант схемы макета http://www.mindrunway.ru/IFK2000/Ideya.pdf
Текущий вариант монтажки макета http://www.mindrunway.ru/IFK2000/Realiz.pdf

Думаю в сторону постоянного варианта на 2кВ http://www.mindrunway.ru/IFK2000/2Kv.pdf
но делать его буду только если тема народ заинтересует и последователи появятся

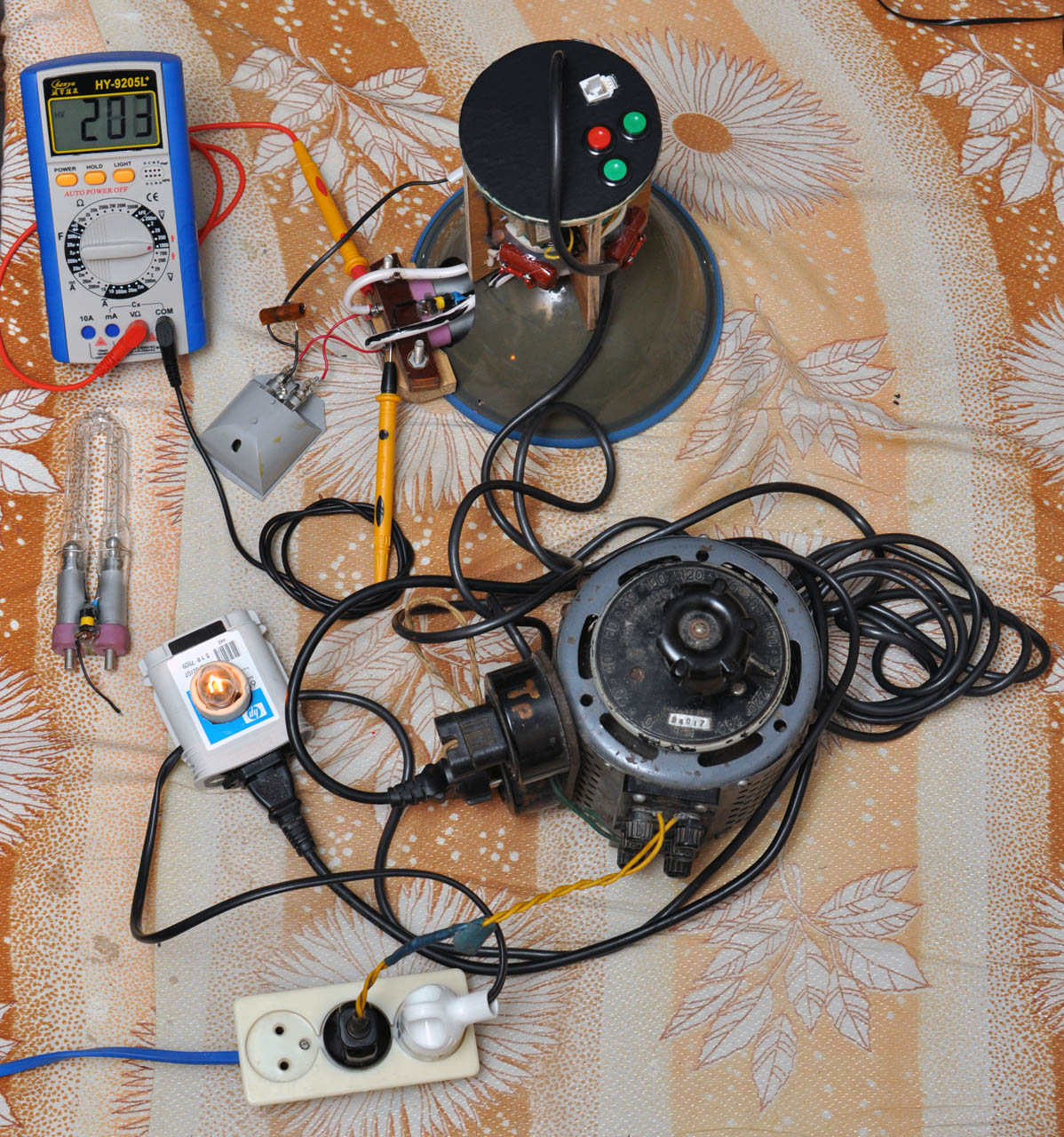

как макет выглядит в железе


Для чего обычно использую


Результат съемок


Трансформатор поджига


Выковыривал из зажигалок Igniter


В процессе разработки сталкивался с вопросами поджига ламп

Цитата:
Не могу запустить лампы ИФК-2000. как определить живая ли ИФК-2000 ?
если поменять ИФК-2000 на ИФК-120 - с ней проблем не возникает.
что проверил
ИФК-120 вспыхивает при напряжении (от 150В-880В)
Если напряжение повысить до 900В и использовать ИФК-120
трансформатор поджига от ЛУЧа запитанный не на 160В а на 300В
пробивает по верху ноги ИФК-120 и разряд идет не в лампе,
а вне колбы - по ногам ИФК-120...
ИФК-120 без напряжения светится от трансформатора запуска....
При этом все три ИФК-2000 не пыхают и не светятся от трансформатора запуска без напряжения.
PS: я в курсе, что 800В для ИФК-120 - это напряжение самопробоя.
Но система делалась под ИФК-2000 и напряжение самопробоя у неё 2200В


Как выяснилось в последующем свечение от трансформатора поджига не гарантия работоспособности лампы.
от 18кВ трансформатора поджига даже "дохлые-высоковольтные" ИФК-2000-1 и ИФК-2000 очень неплохо светятся
Только не пыхают ниже 1900 В

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 02 дек 2014, 00:53
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8731
Эта лампа, особенно старенькая, требует особого подхода: U-образные импульсные лампы. И здесь: "что-то эти лампы у меня поджигаться не хотят"
boras писал(а):
хочу параллельно, быструю вспышку на ИФК-2000 опробовать. Только вот что-то эти лампы у меня поджигаться не хотят.
boras писал(а):
Потребовала поджиг порядка 18 кВ и рабочее напряжение 1100В - при меньших значениях не загоралась.


И изоляция должна быть соответствующая.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 02 дек 2014, 22:09
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
За подсказку спасибо. запустил

Под трансформатор поджига приспособил трансформатор от китайской зажигалки для газовой плиты.
при входных 300В на выходе 18 кВ. Собрал пока только один макет с 1 лампой.

Первый раз пыхнул с характеристиками 1кВ на лампе и 18кВ с трансформатора поджига.
Через 4 пыха уменьшил напряжение латером до 0,5кВ на лампе и 9кВ с трансформатора поджига.
Ниже не заводится... Текущая схема такова, что напряжение понижается и на лампе и на поджиге....

Буду думать в сторону генератора 300в с 10В для питания трансформатора поджига в независимости
от питания лампы...

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 02 дек 2014, 22:29
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8731
QuickWitted писал(а):
Текущая схема такова, что напряжение понижается и на лампе и на поджиге...


Наверное, можно сделать вольтодобавку, чтобы на лампе и на поджиге было всегда напряжение устойчивого зажигания при переменном напряжении на основных конденсаторах. Есть такая возможность?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 02 дек 2014, 23:07
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
impulsite писал(а):
Наверное, можно сделать вольтодобавку, чтобы на лампе и на поджиге было всегда напряжение устойчивого зажигания при переменном напряжении на основных конденсаторах. Есть такая возможность?


По моим данным такой возможности на высокоскоростных вспышках НЕТУ но я мог плохо искать....
основная причина - нету у меня СКОРОСТНЫХ диодов на 800А в прыжке и желательно 1-1,5кВольта обратного напряжения.

А вот трансформатор от поляроида скрестить с МС34063 что бы на поджиге было всегда 350В.... это попробовать можно.

Кстати интересно, а вольтодобавку к 1кВ вы какую предлагали? В плюс вообще никак и так 1кВ
в минус... Проблемы с 18кВ от трансформатора поджига = очень длинные провода. а так если без, то он на лампе кпепится

Если проблему протаскивания с основной платы 18кВ поджига решить (пока даже не представляю как), то


-300В не серьезно

-600В? но опять же проблема - где брать скоростные диоды.... и как делать изоляцию проводов на 2кВ

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 03 дек 2014, 12:06
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Посмотрите мою тему про ИФК-2000.
Вкратце, они бывают двух типов - кварцевая колба и работают от 350в, и стеклянная колба и работают от 1100в.



Добавлено модератором:
Разница между ИФК-2000 и ИФК-2000-1 ?
Несколько вопросов по студийной вспышке на ИФК-2000


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 дек 2014, 20:40
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8731
Насчёт вольтодобавки и питания схемы поджига к Вашей схеме я бы предложил сделать так:


На месте разделительных диодов можно последовательно два с обратным напряжением до 800-1000 В. Предполагаю, что даже 6A10 не внесет большого торможения в "скорость" вспышки.
Цитата:
протаскивания с основной платы 18кВ поджига решить


boras для этого намотал трансформатор поджига.

И, главное, правильно ли я понял, что Вы предполагаете регулировать яркость вспышки, меняя напряжение на батарее основных конденсаторов?
Это вызывает сомнения в целесообразности такого способа регулирования. Ведь идея "быстрой" вспышки с укороченным импульсом по данной схеме заключается в увеличении рабочего напряжения.
Вот пример: ""Быстрая" 1800V вспышка с лампой ИФК-120" - здесь, кстати, лампа ИФК-120 подключается обратной полярностью. Так у неё напряжение самопробоя выше.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 06 дек 2014, 23:31
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
я не против переноса темы

по вашему предложению

1 конденсаторы неравномерны. Т.е. я разобрал более 40шт поляроидов за 3 года
конденсаторы тренировал и подбирал по ёмкости одинаковые.
(не одинаковые использую как расходник в своих вспышках...)
но даже с учетом этого при заряде идет перекос.
на каком-то больше - на каком-то меньше.
т.е. для учетверения нужно не 4 конденсатора а 6 шт.
что
- не лезет в корпус,
- увеличивает внутреннее сопротивление схемы.
- уменьшает ёмкость (от 500в питать бесполезно - толку по импульсу мало...)
- диоды UF608 не выдержат 600А и более
- диоды UF608 затормозят импульс (мы вспышку быструю делаем а они сверх медленные)
- диоды UF608 последовательно без шунтирующих резисторов - прошьет нафиг.
- то же относится к последовательным конденсаторам на умножалку в 4 раза

2 я не нашел конденсатора на 20кВ
пришлось подключать трансформатор поджига через резистор 18кОм.

3 так как у меня схема питается ЛЮБЫМ напряжением
то питать поджиг вместе с лампой считаю нерационально.
два дня возился - но как результат подружил 3 трансформатора заряда
от поляроидов (включил последовательно по первичке и параллельно по вторичке)
с MC34063. Теперь у меня 280В стабилизированных от 12В трансформатора (ток при заряде 0,09А).
много экспериментировал и еще не внес в схему последний вариант...
Зато могу питать часть лампы вспышки от 500В постоянки...
это не скажется на поджиге.

Теперь про грабли.

как выяснилось - у меня 2 лампы ИФК-2000-1 и одна ИФК-2000
раньше не заметил - единичка полустерта.
Так получилось - начал запускать ИФК-2000-1 (приклеил к ним трансы поджига)
и только когда достал из держателя посмотрел что на них написано.
та что вспыхивала в стенде ИФК-2000-1 и сейчас вспыхивает, вторая пока не хочет.

данные экспериментов со стенда ИФК-2000-1
ниже 420В не вспыхивает вовсе (в прошлом эксперименте было 450 и трансформатор поджига запитан от 150в
в этом эксперименте трансформатор поджага от зажигалки газовой плиты запитан от 280В)
если на лампе 420В, то после пыха остаточное 120В
если на лампе 800В, то после пыха остаточное 80В
если на лампе 1000В, то после пыха остаточное 75В

на след неделе приведу схему в соответствие с тем, что собрал...

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 06 дек 2014, 23:55
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
impulsite писал(а):
boras для этого намотал трансформатор поджига.


а я раскурочил зажигалку за 0,9$.
очень доволен.

Image Image

impulsite писал(а):
И, главное, правильно ли я понял, что Вы предполагаете регулировать яркость вспышки, меняя напряжение на батарее основных конденсаторов?
Это вызывает сомнения в целесообразности такого способа регулирования. Ведь идея "быстрой" вспышки с укороченным импульсом по данной схеме заключается в увеличении рабочего напряжения.


Идея быстрой вспышки заключается в уменьшении ёмкости конденсатора.
что бы при минимальной ёмкости получить мощность пригодную для фотографирования
(что бы было больше чем у накамерной IGBT вспышке янгноу выставленной на 1/64 - 1/128)
повышают напряжение.

при этом если верить моим экспериментом в соседней ветке этого форума

максимальное время горения НЕ ЗАВИСИТ от напряжения - а только от ёмкости конденсатора.
т.е. если я запитаю конденсатор не на 1000В а на 450В дольше гореть лампа от этого не будет
а вот мощность упадет и сильно.

Для построения графика в той ветке я собирал самодельный цифровой осциллограф на разогнанной
АТмеге32 и 24х быстрых компараторах и им измерял время горения по току на шунте.
Сюда я им не влезу я его рассчитывал на 400А тока а тут гораздо больше.

моя цель - быстрые регулируемые вспышки пригодные для фотографирования воды и прыжков.
так как художественный замысел иногда требует плавной регулировки второго и третьего
источника света. а первый на максимуме.

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 07 дек 2014, 17:47
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
Собрал тестовый стенд из 4х конденсаторов 2,2 мкф х 630В
4х Российских розеток (склеил в кубик)
и в корпусе от БП для плэйстейшен собрал умножалку сетевого на 2
т.е. втыкая БП по очереди в 4 розетки => сетевым по очереди заряжаю
4шт конденсатора 2,2 мкф х 630В до 1800в
регулировать уровень могу с помощью латера (т.е. от 0 до 2кВ)

Результат

- Вторая лампа ИФК-2000-1 в отличии от первой
первый раз пыхнула где то на 1.9кВ (первая пыхнула легко на 900В)
- лампа ИФК-2000 первый раз пыхнула где то на 2.1кВ

из граблей
не знаю сколько там больше 1кВ - НОВЫЙ КИТАЙСКИЙ тестер взорвался на 1,4кВ
теперь могу измерять только до 900В

тренировал.... но 100 пыхов напряжение не снизили

от зажигалки (просто подключил зажигалку к лампе в качестве поджига)
лампа светится... Т.е. разряд в колбе идет, а вот пробоя ниже 1,9 кВ нет

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 дек 2014, 17:41
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
impulsite писал(а):
Насчёт вольтодобавки и питания схемы поджига к Вашей схеме я бы предложил сделать так:


т.е. 320*4=1,28 кВ.
а для старых ламп надо 2 кВ.

В общем
1 считаю не безопасным игру с 2 кВ.
2 нету у меня диодов на 2 кВ. и током в прыжке на 600-800 А

как вывод - надо менять лампы на те что зажигаются от 500В
1 никто не знает на каких именно самолетах они применялись? Если просить, то просить в каком зипе порыться?
2 если на заказ, то где их можно купить.

Уважаемый impulsite, Вы не могли бы причесать тему...
или мне разрешить изменять старые сообщения...

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 09 дек 2014, 12:44
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8731
Цитата:
Уважаемый impulsite, Вы не могли бы причесать тему...


Не вопрос. Мне пока проще сделать так: пришлите мне в личку новые тексты для тех сообщений, которые нужно исправить и я заменю их так, как Вы укажете.

По вашему проекту вопрос есть. Можете ли сейчас измерить, какая длительность импульса сейчас получена на макете?
Сразу скажу, почему у меня этот вопрос появился. Меня тоже напрягают проблемы с высокими напряжениями, при кажущейся простоте схемы. И это при том, что для получения коротких импульсов есть реальные альтернативы.
Надо лишь определиться с максимальной длительностью импульса, которая ещё допустима для ваших съемочных задач. Иначе говоря, нет смысла "стремиться к идеалу", к наносекундным импульсам, когда достаточны длительности в единицы, десятки или сотни микросекунд. Это лишь мое частное мнение.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 09 дек 2014, 21:28
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
impulsite писал(а):
Можете ли сейчас измерить, какая длительность импульса сейчас получена на макете?


мочь - могу :roll:
а если серьезно, то надо для этого собирать другой макет....
доставать с полочки измерялку и измерять. у меня это хобби и займет от 5-7 вечеров.
причем измерялка не рассчитана на ток выше 400А а тут больше будет.
А оно точно надо? И зачем?

повторно привожу свой старый график


impulsite писал(а):
Надо лишь определиться с максимальной длительностью импульса, которая ещё допустима для ваших съемочных задач.


я определился - меня устраивает.

пример реальных задач, поставленных на прошлой фотосъемке

- сфотографировать клоуна кидающегося чем непопадя...
это не форвард в бейсболе, так что моя старая система с 3мя ифк-120 в каждой голове (их 3шт)
и 300В 400Мкф на каждой лампе вполне справляется с поставленной задачей на площади 5*6 метров.
около 700 * 10 ^ - 6 вместе с хвостом. Морозит как клоуна так и его снаряд.

- девушка в движении (уклонение от того чем кидается клоун) - на текущей системе из ИФК-120
кончики волос смазаны... задача немного улучшить вспышки...
по моим прикидкам надо ниже 500 * 10 ^ - 6

Из интернета 1

Цитата:
1/2000 - это минимальная выдержка на которой можно снять человека в движении без проводки, и то при этом волосы будут смазаны, т.к. двигаются быстрее тела...
1/1500 = 0,000667 это 667 * 10 ^ - 6
1/2000 = 0,000500 это 500 * 10 ^ - 6
Когда я снимаю модель в движении на 1/3200 не всегда удается получить резкие кончики волос...
1/3200 = 0,0003125 это 312.5 * 10 ^ - 6


Из интернета 2 (то что мне не надо, но так для примера)

Цитата:
чтобы «остановить» теннисный мяч на подаче среднего спортсмена (скорость мяча 150 км/ч или 41.7 м/с, размер мяча на снимке 1/20 диагонали, съемка поперек направления полета) потребуется длительность вспышки около 20мкс или около 1/50000с.
1/50 000 = 0,00002 это 20 * 10 ^ - 6


Или если утыкаться БОЛЬШОЙ кучей Yongnuo YN560
и снимать клоунов на 1/8 а лучше на 1/16

Цитата:
Yongnuo YN560
Power	μs	s
1 3200.0 1/313
2 736.0 1/1359
4 356.0 1/2809
8 202.0 1/4950
16 124.0 1/8065
32 79.2 1/12626
64 54.8 1/18248
128 43.4 1/23041



impulsite писал(а):
Иначе говоря, нет смысла "стремиться к идеалу", к наносекундным импульсам, когда достаточны длительности в единицы, десятки или сотни микросекунд. Это лишь мое частное мнение.


есть задача, которую желательно решить (обеспечить мин время при достаточной мощности).
и тут только два варианта или система решает задачу или нет.

кстати ответ на вопрос почему бы не купить китайское муму и светить им

Цитата:
“Mystery” eBay light (400 Ws)
Power	μs	s
1 7120.0 1/140
2 7920.0 1/126
4 8000.0 1/125
8 8080.0 1/124
16 9440.0 1/106
32 10160.0 1/98


Энштейн бы справился, но дорогой для хобби и не окупится в нашей местности.

Цитата:
Paul C Buff Einstein E640 (640 Ws)
Power	μs	s
1 2640.0 1/379
2 624.0 1/1603
4 296.0 1/3378
8 162.0 1/6173
16 131.2 1/7622
32 116.8 1/8562
64 132.8 1/7530
128 128.8 1/7764
256 137.6 1/7267


_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 12 дек 2014, 17:35
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
QuickWitted писал(а):
по моим прикидкам надо ниже 500 * 10 ^ - 6


Долго рылся в интернете, но НОРМАЛЬНЫХ замеров длительности пыха для ИФК-2000 найти не смог.

из того что нашел

тема - Самодельные студийные вспышки на 500 и более джоулей и блоки питания для них.
Автор измерений - Boras

Графики тока лампы ИФК-2000 в момент разряда.

Клетка по вертикали - 133,4 А
Клетка по горизонтали - 0,2 мсек.
Uзар=435В.
Ерасч=21Дж

оригинал


Моя аппроксимация


У меня на мин. напряжении результат будет чуть лучше...
(так как при том же напряжении ёмкость скорее всего меньше)
у меня 0,5*110мкф*(0,435-0,08кВ)^2=6.93 Дж
у него 21 Дж

а при полном напряжении надеюсь будет быстрее

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 14 дек 2014, 20:17
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Я тоже "тренировал" ИФК-2000-1, никакого толку, хотя сделал и 100, и 1000, и 5000 пыхов.

Для поджига "упрямцев" хорошо подходит блок от плазменного шара, по прикидкам - там 50-60кВ, вспыхивает даже обычная (перегоревшая) лампочка :)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 15 дек 2014, 20:11
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:41
Сообщения: 50
Продолжаю думать в сторону постоянного варианта на 2кВ

на выходных купил моточные детали, а сегодня рассчитал трансформатор.



в результате схему пришлось немного отредактировать под купленное
http://www.mindrunway.ru/IFK2000/2Kv.pdf

но делать этот вариант буду только если лампочку ИФК-2000 под него найду....
ЗЫ: трансформатор можно использовать не только во вспышке на 2кВ, но и в генераторе +500В из 12В

_________________
Разработчик интернет проектов IgorPlug2 и TwinklingPlug (по совместным фото проектам подписываемся ником Irizla)


Вернуться к началу
  Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 16 ]

Часовой пояс: UTC + 4 часа


Кто сейчас на форуме

Зарегистрированные пользователи: не присутствуют


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron

При использовании материалов сайта ПРЯМАЯ ссылка на источник impulsite.ru обязательна!


Создано на основе phpBB® Forum Software © phpBB Group
