 Заголовок сообщения: Vivitar 2600. Длительность импульса
Непрочитанное сообщениеДобавлено: 27 сен 2012, 20:03
Не в сети
мастер

Зарегистрирован: 26 сен 2012, 15:27
Сообщения: 1000
Откуда: RU, Crimea, Simferopol
Vivitar 2600 auto, http://impulsite.ru/viewtopic.php?f=10&t=707
Простецкая вспышка, исправна. Датчик засветки один, режимы меняются шторкой - полностью закрыта (М), маленькое/большое отверстие.

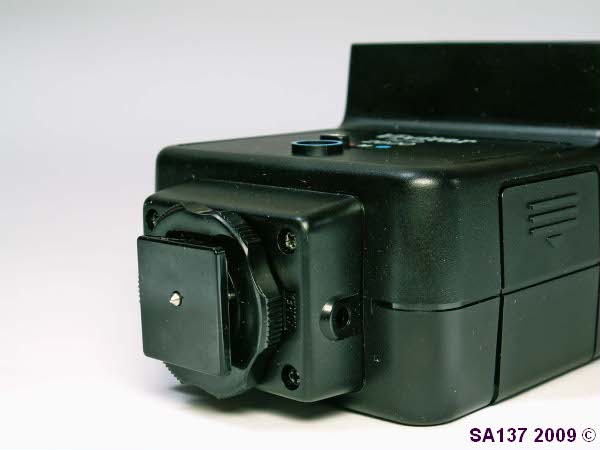

Изображение Изображение Изображение Изображение Изображение

Это рабочая вспышка, в смысле для работы. Для экспериментов у меня другие.

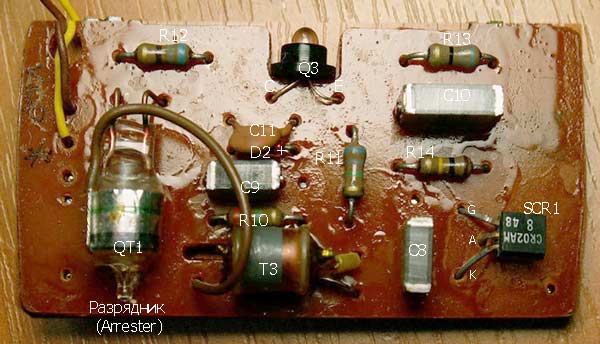

Вид на разрядник. Похоже все-таки на лампу неоновую. И схема вспышки

Изображение Изображение

Методика измерения не изменилась, все как и в тесте Canon 430EX2. viewtopic.php?f=33&t=53

Вспышка отличается наличием датчика отсвета с 2 программами.
Избыток мощности "сливается" в газовый разрядник - лампочка с поджигающим электродом - фольга вокруг цилиндрического стеклянного корпуса. Иногда такую схему гашения называют "байпас".

кусок схемы

ds1 - основная лампа
ds2 - разрядная
на счет полярности фотодиода d1 не уверен - наверное нужно поменять полярность.

Измерения

Режим М максимальная мощность


Датчик по отражению работает - от него на 30см. белый лист. Видимо, вспышка отрабатывает самый короткий импульс, остальное "сливается" в разрядник.


Ну и все вместе


Итог:
Для чего это было сделано? Чтобы оценить возможность схемы байпаса по уменьшению ширины импульса.
Принцип показал свою высокую эффективность - 500-600 микросекунд. Причем, без использования дефицитных и дорогих полупроводниковых деталей.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Vivitar 2600. Длительность импульса
Непрочитанное сообщениеДобавлено: 27 сен 2012, 20:04
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Самый короткий импульс будет, если накоротко замкнуть фотоприемник, как это делалось здесь: http://www.hiviz.com/activities/guidebook/Activity_02.html


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Vivitar 2600. Длительность импульса
Непрочитанное сообщениеДобавлено: 26 дек 2012, 17:46
Не в сети
мастер

Зарегистрирован: 26 сен 2012, 15:27
Сообщения: 1000
Откуда: RU, Crimea, Simferopol
нашел немного фоток.

Изображение Изображение Изображение

Изображение Изображение Изображение

Изображение Изображение Изображение

вспомнил, что там ёмкость конденсатора накопительного мизер 330 или 400мкф. ведущее число 18...
