 Заголовок сообщения: Ikelite SubStrobe 225
Непрочитанное сообщениеДобавлено: 04 окт 2015, 14:16
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Ikelite SubStrobe 225

Изображение Изображение Изображение Изображение Изображение

Bear-RU писал(а):
http://www.osipoff.ru/modules.php?op=mo ... 8&start=15

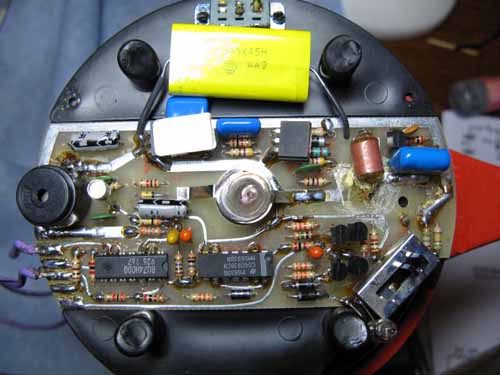

Схема головы. Рисовалась с платы. Могут быть неточности в номиналах и самой схеме. Схемы преобразователя нет (не стал разбирать). Это старая вспышка из серии Ikelite SubStrobe.
Цифра в обозначении у них означает мощность в Джоулях (в мануале для Ikelite 225 сказано 225 Вт/сек). Выглядят они все так (здесь фото 100-ки, т.к. 225-я разобрана):

Изображение Изображение Изображение Изображение Изображение

Размеры лампы:
внешний диаметр 74 мм,
внутренний 58 мм
диаметр колбы 8 мм
расстояние между выводами - 18 мм.

Ёмкость накопительных конденсаторов 4 х 750мкФ = 3000 мкФ.
Четыре - т.к. стоит переключатель мощности FULL, 1/2 и 1/4.
Напряжение на вспышке 370В.

Упрощенная схема взята с сайта http://camerasunderwater.co.uk/


Подводная вспышка Ikelite и eTTL

Старые вспышки Ikelite и других производителей не работают с новыми контроллерами от Ikelite (встроенные в бокс) с предвспышкой. На сайте Ikelite и стороннего изготовителя контроллеров http://www.heinrichsweikamp.net/blitz/en/index.htm сказано: Префлаш работает только с новыми вспышками. Старые, как у меня Ikelite-100 и Ikelite-225 будут работать только в ручном режиме (т.е. пых на всю мощь). Поскольку сие как над водой, так и под водой жутко неудобно есть желание модифицировать силовую часть, чтобы она была совместима с eTTL режимом.

Итак. Просьба помочь разобраться в причинах не работы в eTTL и родить рабочую схему.

Мои мысли по этому поводу. Почему не работает в два пыха. Поскольку задержка между предпыхом и основным пыхом составляет 60-100 миллисек, можно предположить, что RC цепочки цепей поджига (вход Х) и гашения (вход Q) не успевают перезарядиться. И соответственно поджечь лампу невозможно. Т.к. в Ikelite-100 эти цепи выполнены на тиристорах, то схемотехнику уже нереально изменить. Значит надо все выкинуть и заменить на современную элементную базу. Поскольку управление идет по двум линиям – X (вкл) и Q (выкл) набросал такую схемку, в которой роль ключей выполняют мощные высоковольтные полевики. Возможно тока выходом микросхем может не хватить – поставим повторители. Если есть готовое опробованное решение – прошу показать или дополнить данную схему.


Дополнительно:
Ikelite Substrobe 150, описание и переделка

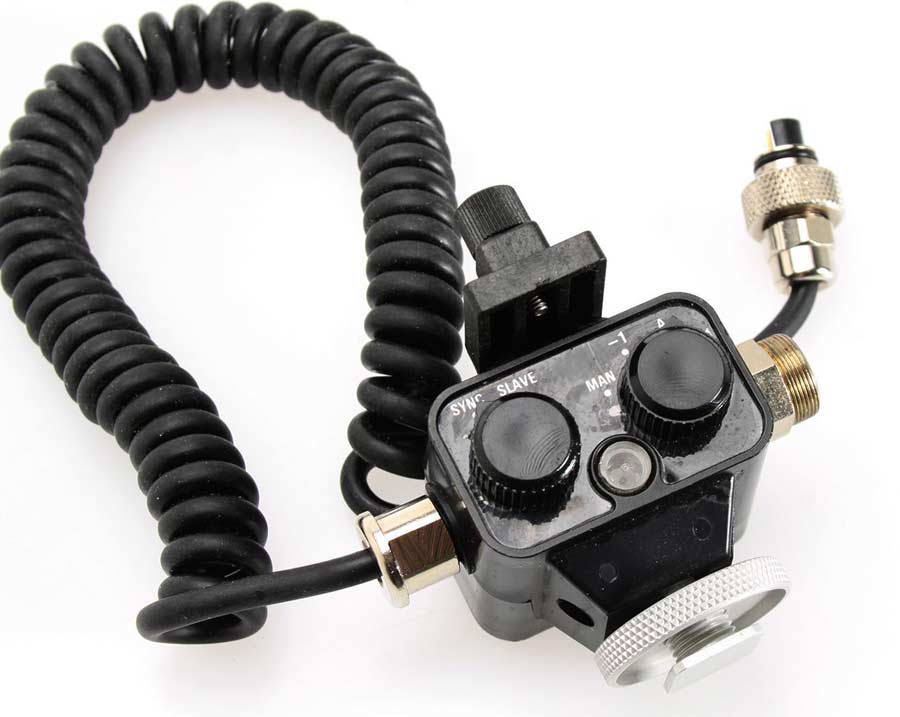

Разъёмы и интерфейсы подводных TTL-вспышек
