Бортовые аэронавигационные огни для модели самолета

[DJ_URAN]

Можно. Но если я начну описывать все проблемы, с которыми столкнулся, разрабатывая и реализуя этот проект - тема будет громоздкая. ))

Итак:
Готовый проект под названием 2Strob ака БАНО на самолет-планер.

Обзор планера:
http://www.youtube.com/watch?v=1h946QmM ... 3hsfi-m5mw

Схема и готовая плата::


В схеме возможно использование контроллеров Attiny25/45/85 (любой).
Прошивка для контроллера: 2Strob.hex
При прошивке фьюзы контроллеров использовались заводские, то есть не трогались.

Саму плату выкладывать не буду, ибо размещение на ней элементов, как и расположение дорожек было выбрано не совсем правильно и привело к некоторым проблемам с работой устройства. От себя скажу, так как на выходе генератора формируется не хилое напряжение, да еще и импульсное - советую при разработке печатной платы сильно изолировать контроллер от высоковольтной части и разместить его как можно дальше от катушек поджига ламп.

[DJ_URAN]

Эпопея продолжается ((
После промывки платы в УЗ ванне контроллер опять начал беситься и выдавать бог знает что..
Плату везут мне на пересмотр.

[DJ_URAN]

Итак.
На место старого контроллера был впаян новый с прошивкой, отличающейся по составу. Чип смонтирован навесным монтажом + фильтрующие элементы где только можно.
Стробы вспыхивают синхронно оба...
Отключил канал В от контроллера, чтобы импульсы не поступали на тиристор Т2 - стробы вспыхивают синхронно оба...
Отключил вдобавок конденсатор C6 цепи В - стробы вспыхивают синхронно оба!!
Да что за...
Подскажите, пожалуйста, что в схеме не так?
Мне кажется, что раз поджигающие катушки сидят на одной земле - то, возможно, при формировании импульса на выходе катушки Т1 каким-то образом (наверное, через общую землю) этот импульс вливается еще до кучи в катушку Т2 и срабатывает поджиг строба В.
Стоит ли развязывать диодами землю обеих катушек? Даст ли это результат?
Попробовал - не получилось.
Перевернул катушку L2 на другую сторону платы. Стробы стали моргать лучше. Но все-таки с перебоями..
Первые 1,5 секунды алгоритм нормально отрабатывается, то есть вспыхивают друг за другом, как положено. На вторых 1,5 секундах вспыхивает только один. На следующих 1,5 сек цикл повторяется.
Выходит, катушки как-то взаимодействуют друг с другом?

[Impulsite]

Не обратил внимание на это сразу, но подозреваю, что из-за близкого расположения трансформаторы поджига связываются по воздуху. Попробуйте разнести их подальше друг от друга. Или в крайнем случае один из трансформаторов поместите в экран из жести.
И у тиристоров поджига против помех желательно УЭ связать с землей конденсатором на 10 нФ и параллельно резистором на 1...10 кОм. Вот как у SCR1 https://impulsite.ru/ctlg/polaroid/block-schema.png или у SCR1 на схеме https://impulsite.ru/ctlg/canon/580ex2/c-pcb.png
Если напряжение на выводах 3 и 6 равно 3...5 Вольт, то резисторы R7 и R8 можно увеличить до 10 кОм. Чувствительность MCR100-6 по управлению меньше 200 мкА.

[DJ_URAN]

Весь вечер додумывал проект.
Действительно, катушки поджига влияют друг на друга. Нужно было ваш пост сначала прочитать. Но решил проблему самостоятельно. Катушки были перенесены в другое место на плате, дальше друг от друга. Схема отработала без искажений около 2-х часов. Это мой косяк при проектировании платы.
Исправлюсь.

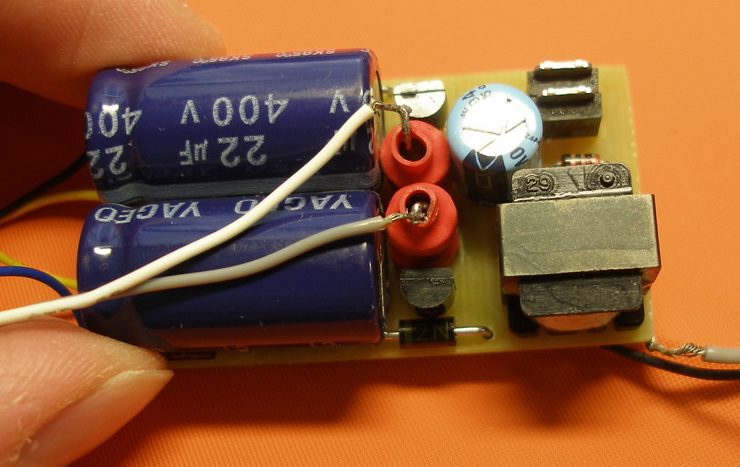

Фото изменений:

[Impulsite]

Да, компактно, даже красиво получилось. Поздравляю с завершением! И благодарю за предоставленные материалы!
