Grifon SS-200LU, SS-300LU, есть часть схемы

[Impulsite]

Хмм... Читаю я вашу писанину без знаков препинания и начинаю бояться за вспышку.
Может Вы её отнесете в сервис-центр или к мастеру?

Какое напряжение между точками MC+ и MC- ?

[Impulsite]

Т.е. кроме того, что светодиод готовности не работает, еще и вспышка не вспыхивает, когда на кнопку TEST нажимаешь? Так?

[HEADMasters]

Суть то в этом и состоит Лампочка горит Вспышка срабатывает. Светодиод не горит и регулировка не работает TEST работает !

[Impulsite]

Тогда что означает ваша запись: "000" ? Это что такое?
Ещё поясните, на каком основании Вы решили, что регулировка не работает?

[alex07]

Добрый день,
по своему старому вопросы:
1. Четыре диода на плате с конденсаторами целы
2. Два из тройки больших диодов оказались сгоревшими. Заменены. (Правда новые диоды в два раза меньшего диаметра. Маркировка та же, производитель другой)
3. Дорожка восстановлена.

Эффекта никакого. По-прежнему при нажатии на кнопку "тест" по лампе пробегает искра, но вспышки нет. Сигнализатор готовности вспышки не загорается. Большие конденсаторы проверил, вроде рабочие.

Что еще стоит проверить? Спасибо.

[Impulsite]

SPL-файл: https://impulsite.ru/ctlg/grifon/sslu/power02.zip

alex07, сообщите, какое напряжение между точками MC+ и MC- при минимальной и при максимальной установке мощности. Сообщите напряжение на выводах импульсной лампы.

И проверьте, будет ли лампа зажигаться при ионизации пьезозажигалкой.


alex07 добавьте, пожалуйста, фотографий, где видно было бы номиналы или раскраску деталей, особенно тех, надписи на которых не видны на имеющихся фото. Похоже, что почти всё сконцентрировано на Плате 1. Может постепенно и полную схему смогу нарисовать.

---

Добавлено модератором: 13 марта 2018 схема изменена в соответствии с дополнениями коллеги shuraovs: viewtopic.php?p=27979#p27979

[alex07]

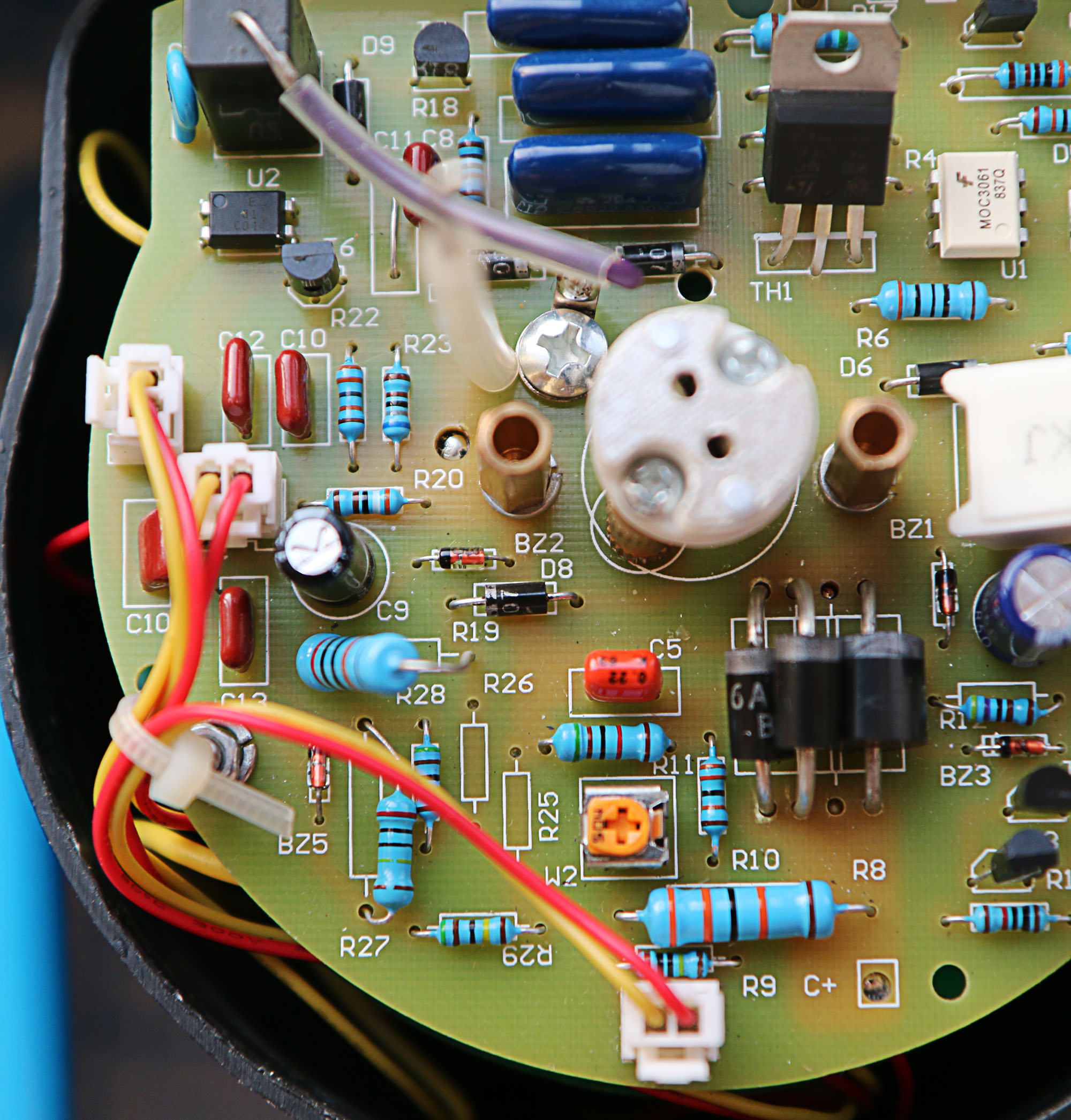

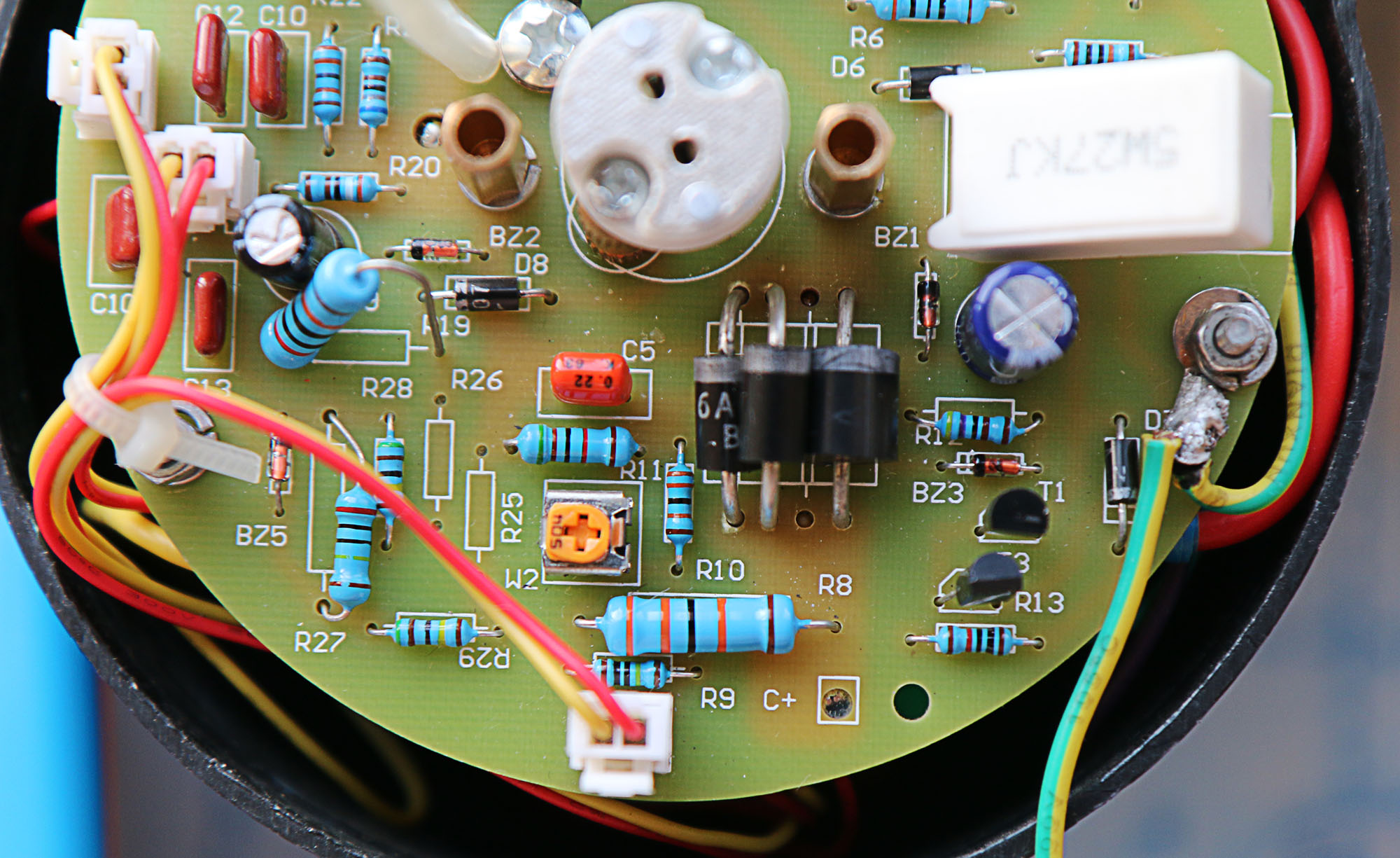

вот

[alex07]

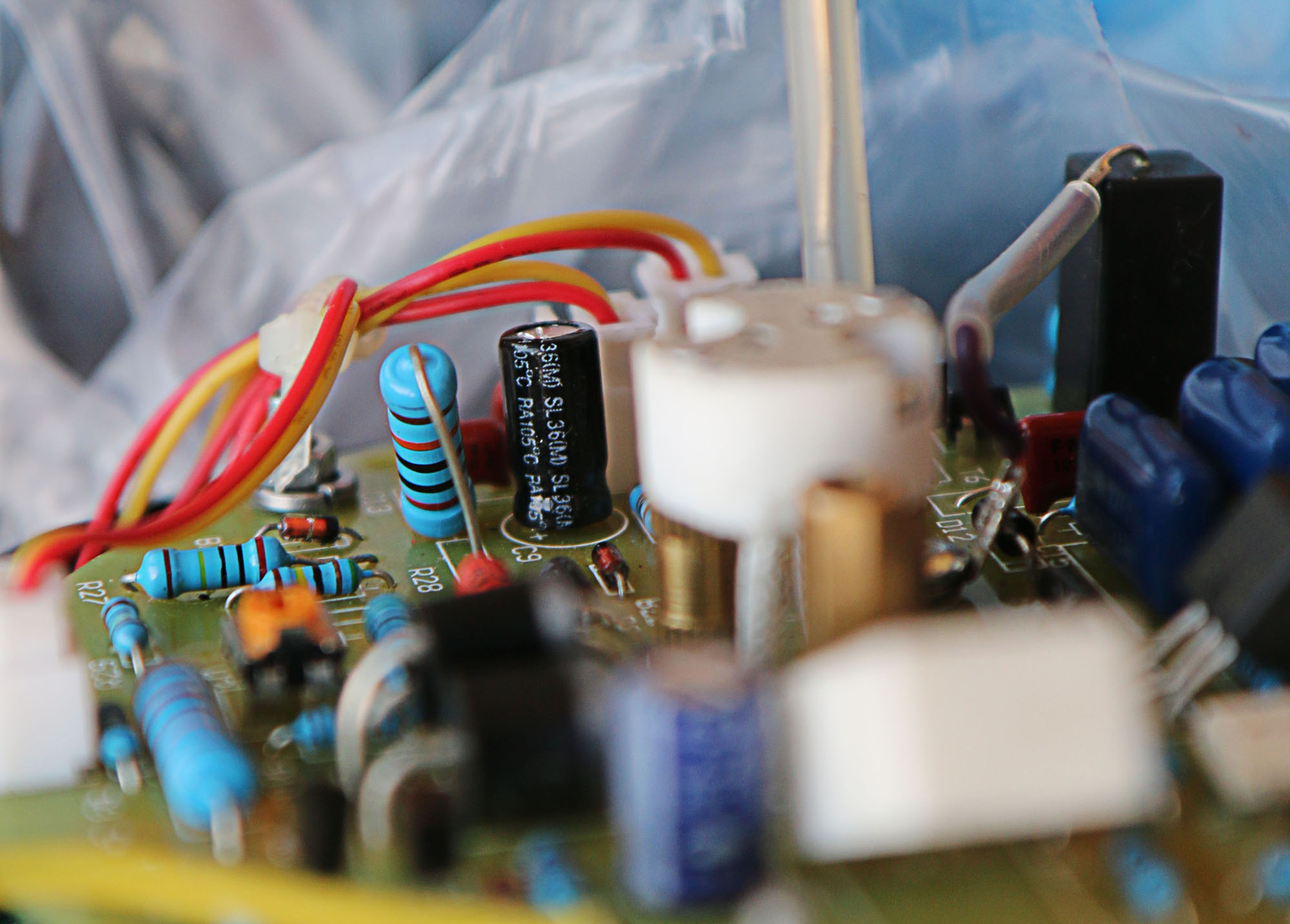

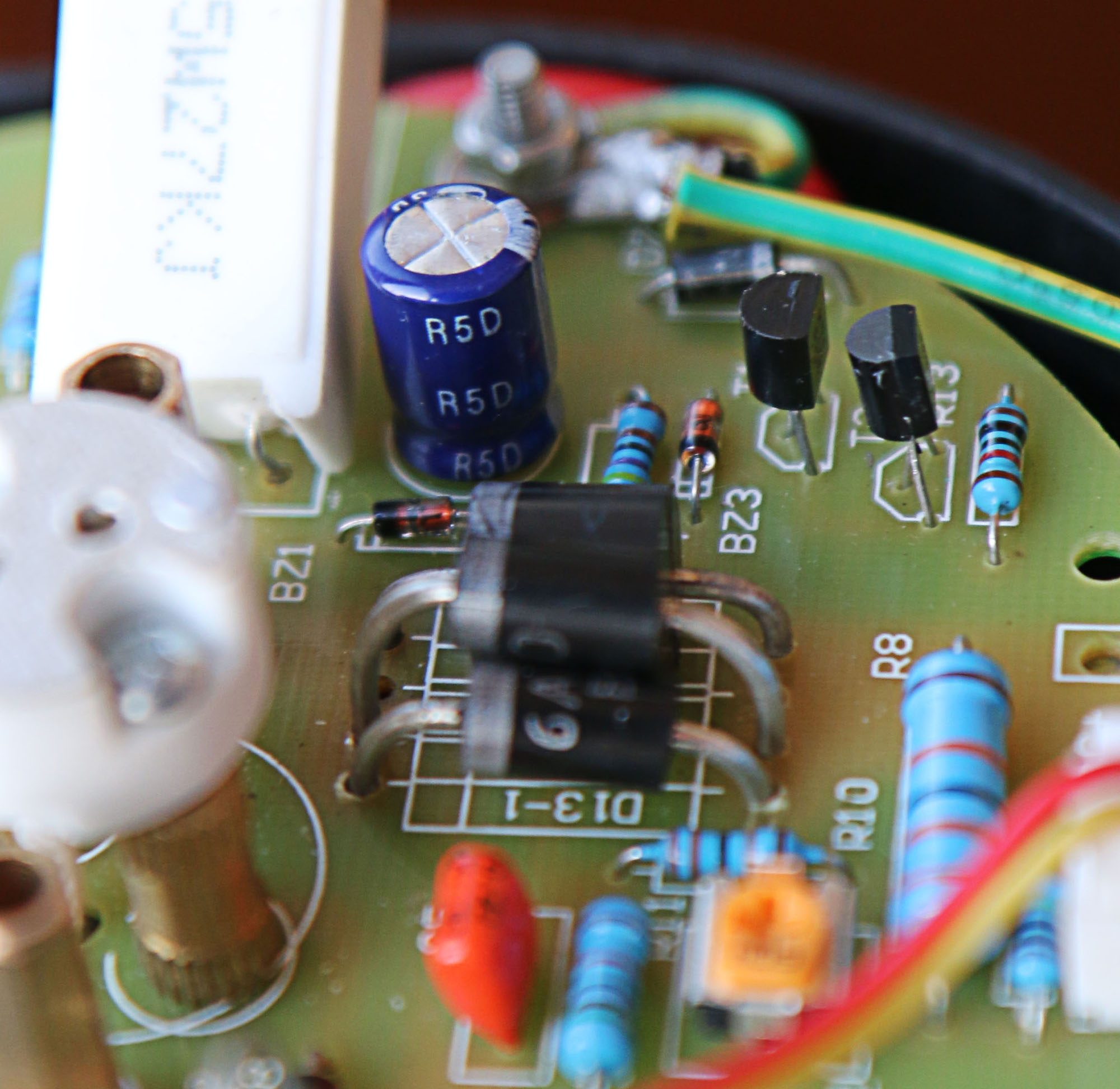

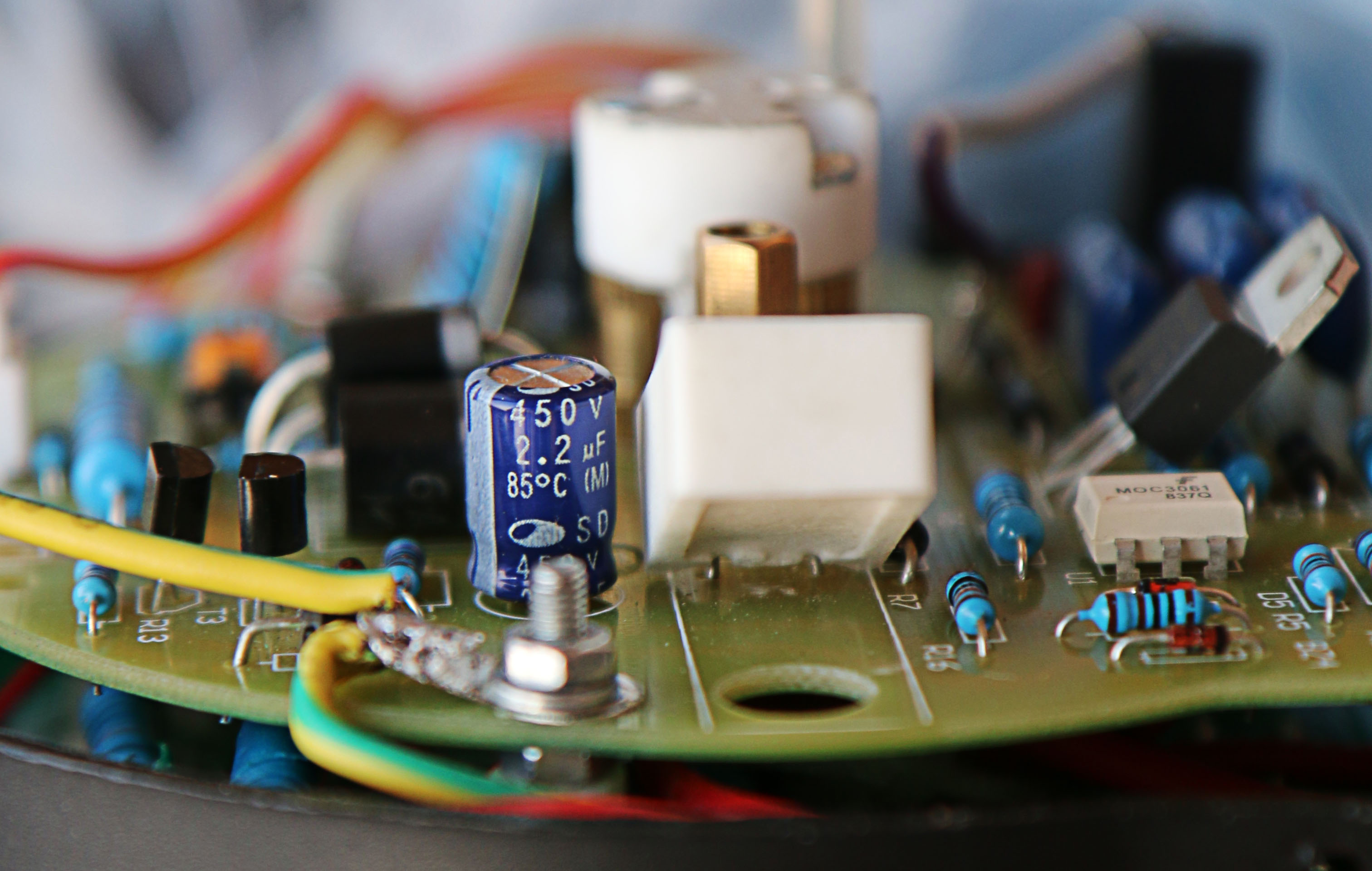

Некоторые из маркировок, которые не видно на фото

[Impulsite]

О, хорошо, спасибо! В понедельник, надеюсь, закончу со схемой.
Посмотрим, может еще где-то есть обрыв, величина напряжений подскажет. Измерьте, пожалуйста, напряжения:
1) между выводами импульсной лампы при минимальной и при максимальной установке мощности,
2) между точками больших конденсаторов MC+ и MC- при минимальной и при максимальной установке мощности,
3) на стабилитроне BZ1,
4) на стабилитроне BZ2,
5) напряжение на конденсаторе поджига C6
6) при выключенной и разряженной вспышке измерьте сопротивление между выводами 1 и 2, и между 3 и 4 трансформатора поджига TR. Рисунок.

Искра по лампе указывает, что поджиг, вроде бы работает. Но или на основных конденсаторах нет напряжения или вольтодобавка не подтягивает лампу. Или есть обрыв.

Ещё может быть проблема с поджигом, если лампа полярностью неверно стоит. Хотя здесь, вроде бы симметричная лампа...

а, стабилитрон BZ5 пропустил. Сколько на нём Вольт?

[alex07]

маркировка закрыта. завтра сниму, посмотрю

[Impulsite]

Не, выпаивать не надо. Измерьте прямо в схеме, когда вспышка включена. И схема, в целом уже понятна. Осталось только нарисовать.

ИФК-120 на длинных, сгибаемых выводах может быть хорошим подспорьем для проверки работаоспособности вспышки: ИФК-120 для проверки студийных вспышек.

[alex07]

Вот что получилось:
Напряжение между MC+ и MC- на min: 47 В
Напряжение между MC+ и MC- на max: 49 В
Напряжение на выводах импульсной лампы на min: 192 В
Напряжение на выводах импульсной лампы на max: 193 В
Напряжение на стабилитронах:
Bz1: 0,3 мВ
Bz2: 11,8 В
Bz3: 2,82 В
Bz4: 0,09 В
Bz5: 6,84 В
Напряжение на конденсаторе поджига (С9): 11,8 В
Сопротивление на трансформаторе поджига:
Между 1 и 2: 0.7 Ом
Между 3 и 4: 232 Ом

[alex07]

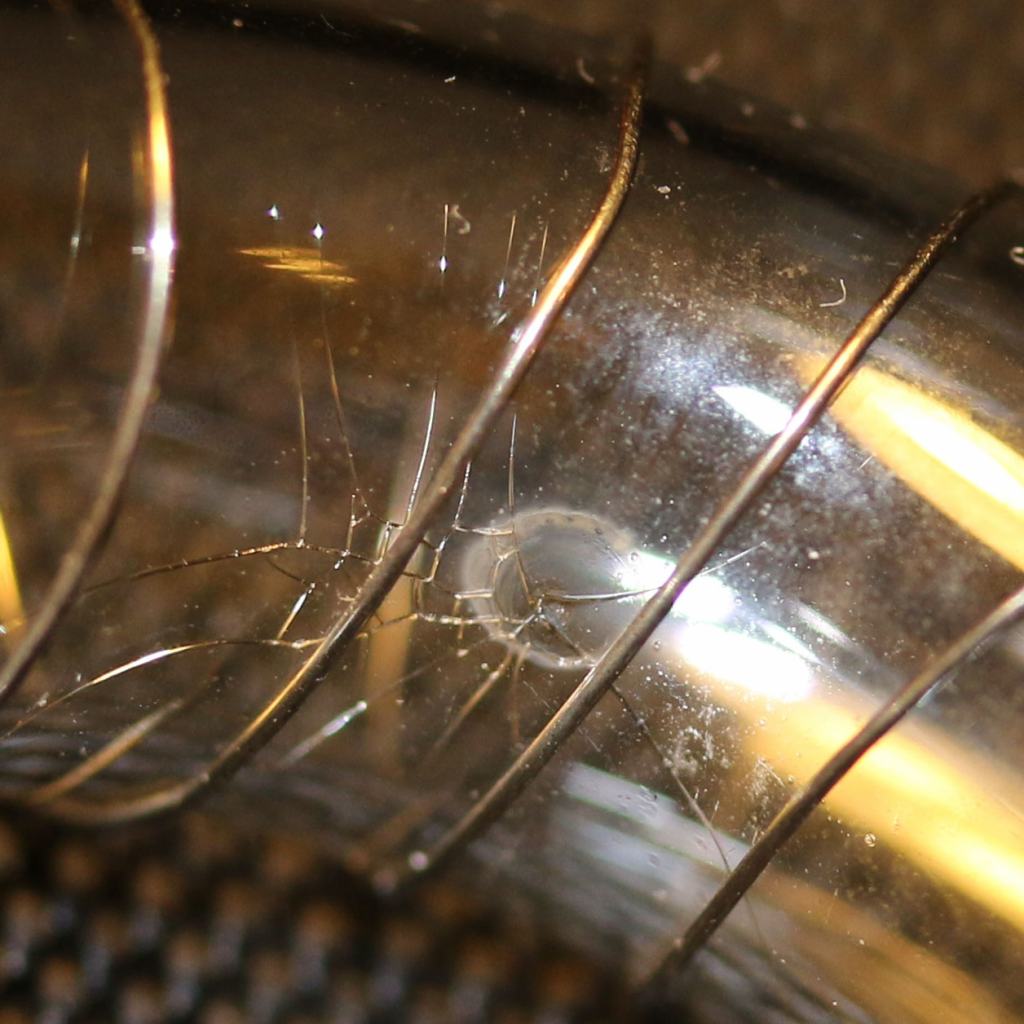

Еще на лампе сеточка из трещин обнаружена. На глаз почти не видная, но на фото заметна отчетливо. Вокруг места откуда трещины расходятся видна также белёсая окружность в диаметре миллиметра 3-4.
При этом вся лампа прозрачная, каких-то почернений или других дефектов нет.

[Impulsite]

Напряжение между MC+ и MC- на max: 49 В
Напряжение на выводах импульсной лампы на min: 192 В

Вольтодобавка работает, но как-то маловато напряжение (возможно какой-то из трех D13 в коротком замыкании), а вот основные конденсаторы не заряжаются. Нарисую схему, разберёмся.
И на BZ1 должно быть или 12 вольт или 6,8 В, как писал ранее falcon eyes. Замените стабилитрон BZ1, и включите вспышку, контролируя напряжение на основном конденсаторе на MC+, MC-, следя за тем, чтобы оно не поднялось выше 350-360 В, иначе конденсаторы взорвутся.

Сначала надо получить регулируемое напряжение (не больше 360 В) на основном конденсаторе, это позволит проверить работоспособность лампы.

[alex07]

после замены стабилитрона ситуация несколько улучшилась. лампа стала вспыхивать. но: напряжение на конденсаторах что на минимуме, что на максимуме - 437 В. Лампочка готовности вспышки к работе по-прежнему не горит.

[Impulsite]

Вот плохо, что напряжение поднялось выше 360 Вольт, и Вы не выключили вспышку. А я ведь предупреждал, что это добром не кончится.

[alex07]

ну там вроде пока больше не успело ничего перегореть:)
конденсаторы целы.
А чего с повышенным напряжением-то делать?

[Impulsite]

Подождите малость. Схему пока никак не закончу.

[alex07]

Спасибо, жду:)

[falcon eyes]

Подскажите пожалуйста номиналы стабилитронов BZ1 и BZ3.

[Impulsite]

BZ1 - скорее всего 12 В. Точнее можно будет рассчитать, если вы номиналы резисторов на схеме https://impulsite.ru/ctlg/grifon/sslu/power-circuit.png проставите. А может быть и схему дальше прорисуете (SPL-файл: https://impulsite.ru/ctlg/grifon/sslu/power02.zip).

BZ3 - пороговый, служит для окончания заряда, когда на основных конденсаторах (С3-1, C3-2, C3-3, C3-4) наберётся заданное напряжение. Тоже зависит от номиналов в цепи обратной связи, в которой R8, R9, R10, R11 подстроечный W2, переменный резистор W1 (установки мощности). Думаю, BZ3 примерно от 5,6 до 9...12 В. Можно определить подбором. Для этого регулятор W1 установить на максимум, т.е. "1/1", и подбирать величину стабилитрона так, чтобы заряд прекращался при напряжении на С3-1...C3-4 примерно 300...330В. Точная подстройка напряжения обеспечивается подстроечным W2. Т.е. если схема правильно восстановлена, то, когда BZ3 открывается, то открывается и T1, а T3 запирается, что должно выключить светодиод оптрона и прекратить заряд основных конденсаторов.
Примерно такую же роль играет стабилитрон D3 в схеме Godox SY8000 (E27):
viewtopic.php?p=20926#p20926
viewtopic.php?p=21349#p21349
viewtopic.php?p=21351#p21351

[falcon eyes]

Спасибо за ответ. В итоге поставил 12В. Смутило, что не загорался светодиод. Но оказалось он так же вышел из строя.

[Impulsite]

Похоже, какие-то типовые проблемы с этой вспышкой? Одни и те же детали горят. Есть у вас какие-то соображения на этот счёт?

[falcon eyes]

Судя по тому, что постоянно перегорают одни и те же дороги, а так же детали, система в этом есть. Вспышку уже забрали, но в следующий раз обязательно попробую более детально обосновать в чем там проблема.

[shuraovs]

Добрый вечер! Меня тоже попросили помочь с такой фотовспышкой.
неправильная работа обнаруживалась в том, что мощность регулировалась где-то от 1/4 до мксимума. А ниже одной четверти практически не менялась.
Прочитал я все, кто что писал на сайт. Если верить той схеме, что приведена (частично) то у меня обнаружился один силовой диод 6А10 (полный пробой). Замена ни к чему не привела.
Замеры напряжения относительно общего провода на анодах диодов 6А10 при различных положениях движка регулировки показали следующее:
1/16- 215 вольт (менее не устанавливается)
1/8 - 230 вольт
1/4 - 310 вольт
1/2 - 320 вольт
1/1 - 335 вольт
Поджиг стабильный, пилот работает исправно. Буду искать дальше, где причина неверной регулировки.
Кстати, ВТ169 в плате нет, откуда один из авторов это взял и где он находится на плате? Сгоревших элементов визуально также не обнаружено...

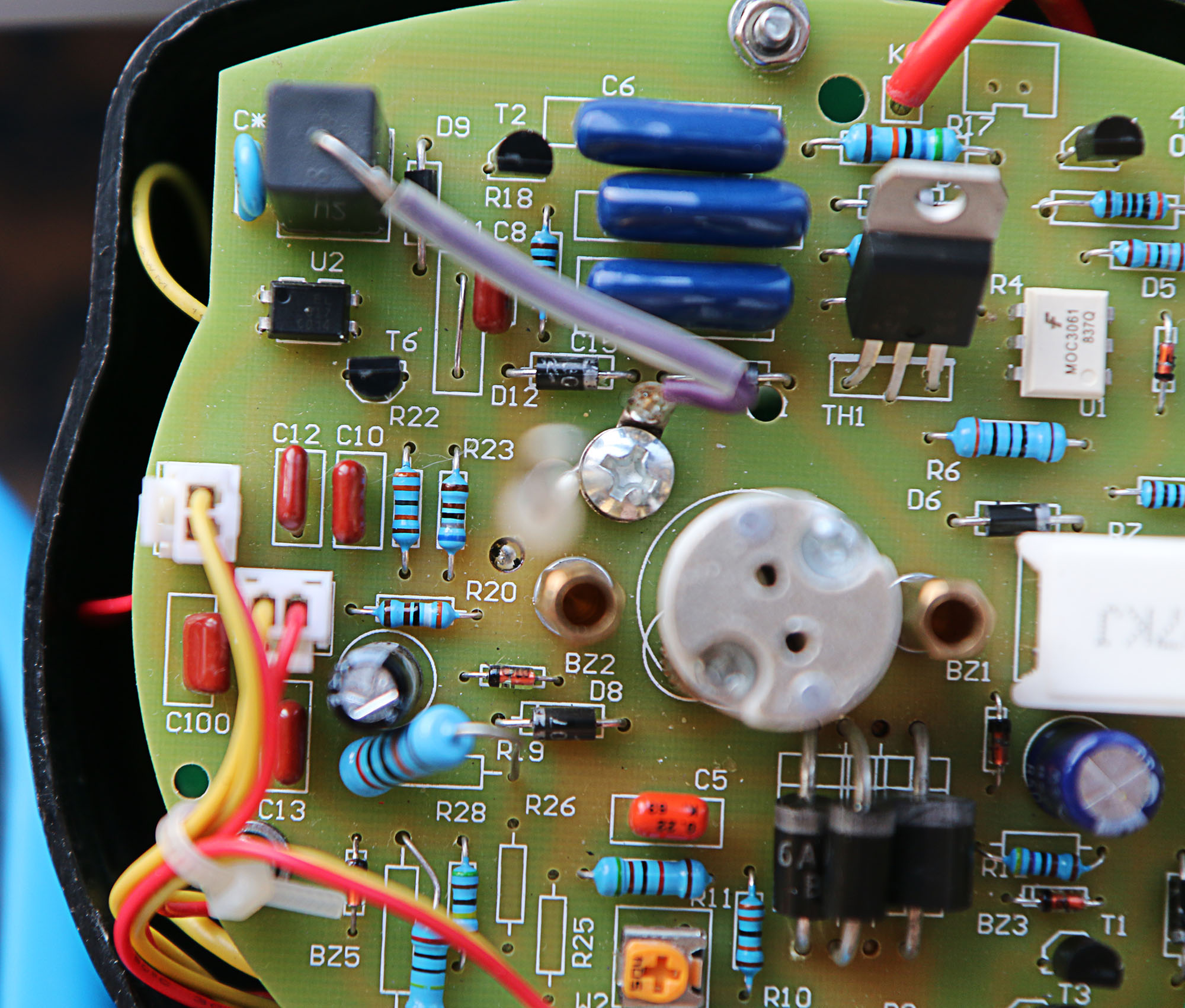

Т5 нет, как такового. Плата "один в один", как на снимке https://impulsite.ru/ctlg/grifon/sslu/alex07-9848-2.jpg

Заранее спасибо за подсказки, хотя подсознательно мне хочется заменить один из MCR100-8 ( не тот что в поджиге, а другой) и увеличить напряжение стабилитрона BZ1 ( вольт до 15-ти). Как думаете?
Естественно с контролем напряжения на силовых ёмкостях, начиная с минимума напряжения....
