 Заголовок сообщения: Multiblitz Minilite 200, есть схема
Непрочитанное сообщениеДобавлено: 06 апр 2015, 17:53
В сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение Изображение

Технические данные:

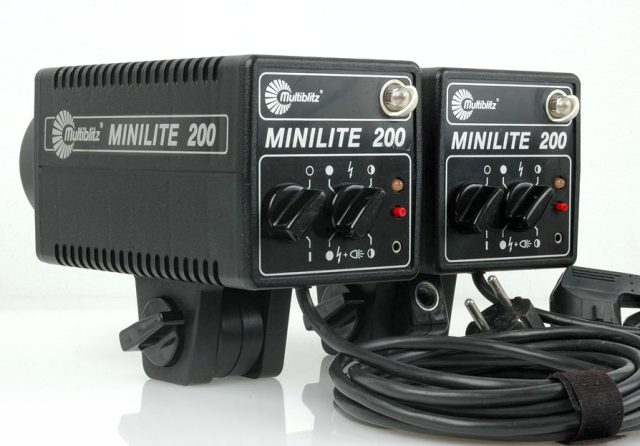

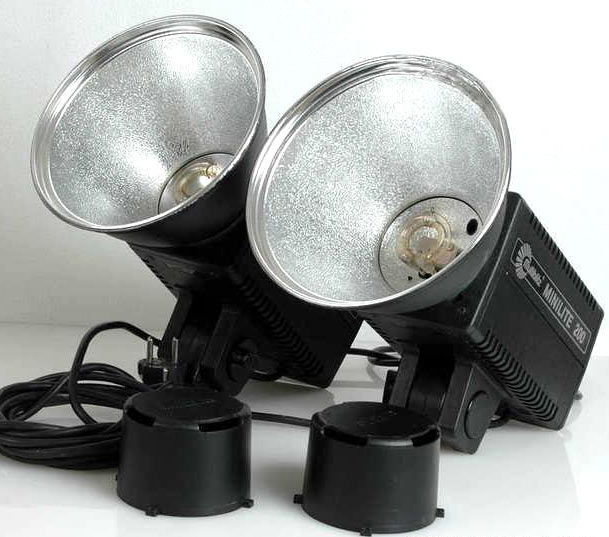

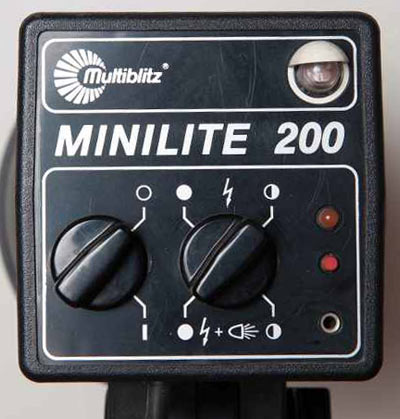

Тип Minilite 200.
Питание 220 В, 150 Вт.
Энергия импульса 200 Дж.
Ведущее число 50 м / 21 DIN с рефлектором Filnos.
Цвет. температура 5600 K.
Время заряда 2 ~ 3 sec.

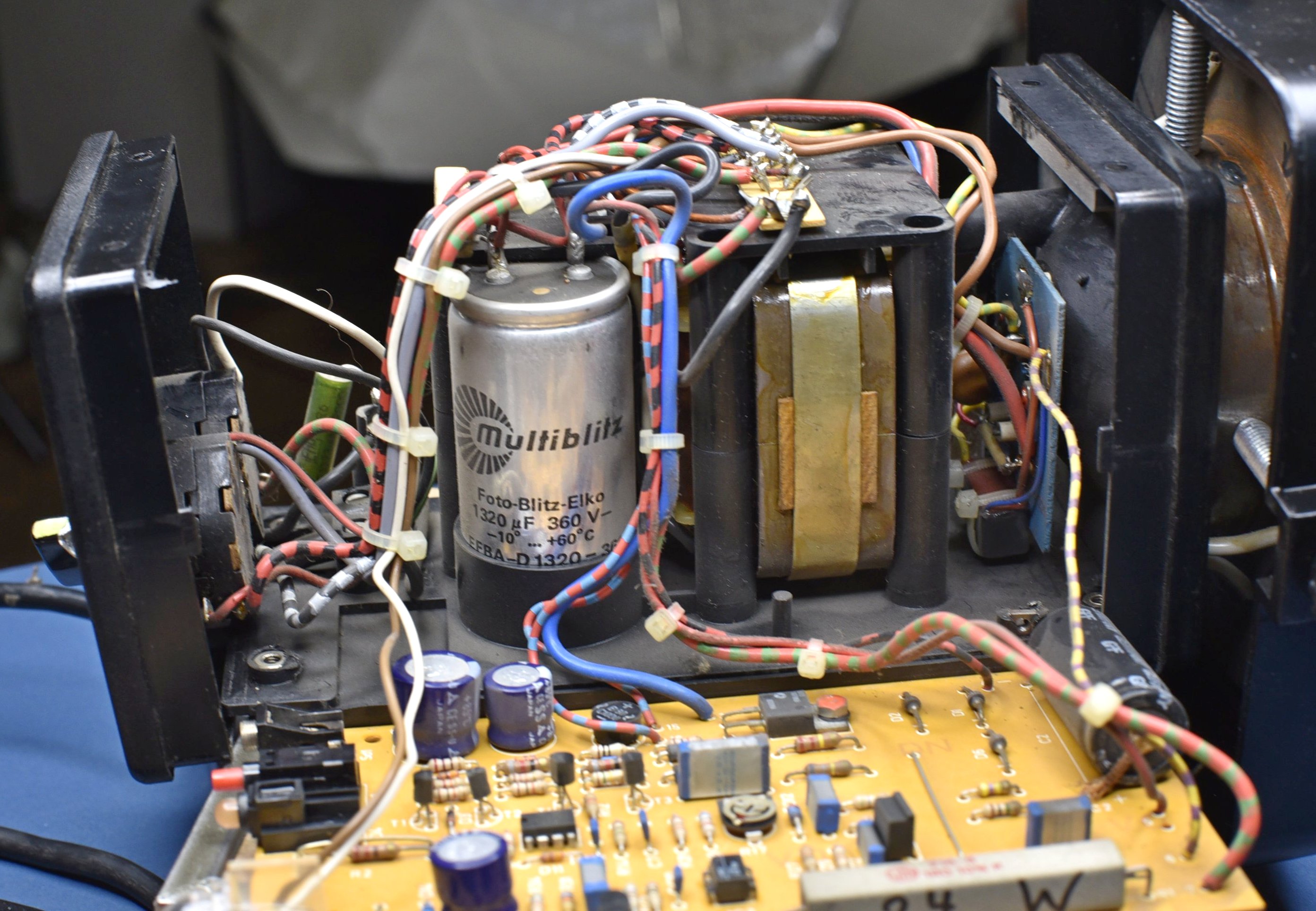

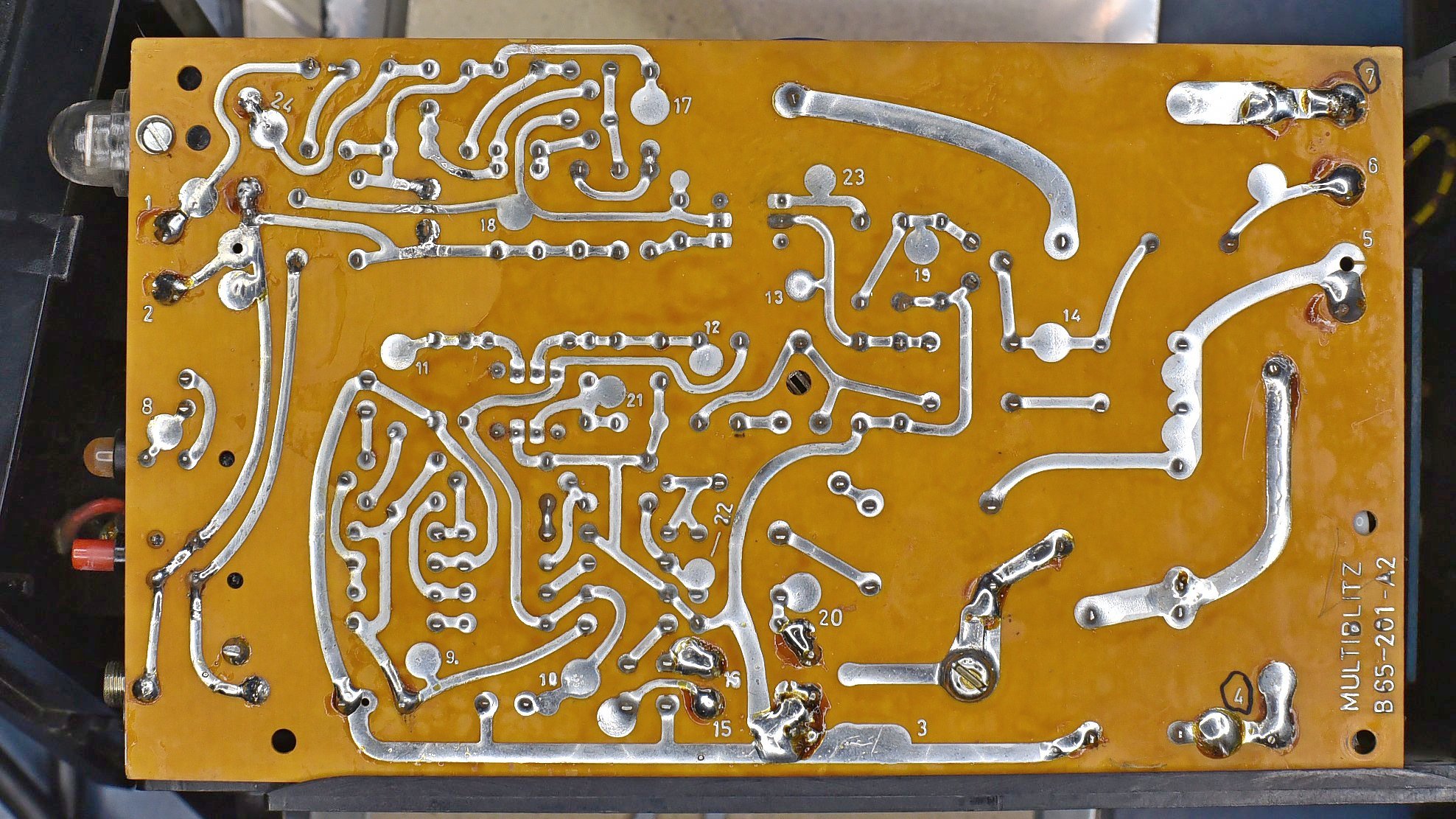

Благодарю коллегу klevaka за фотографии внутреннего устройства вспышки.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Multiblitz Minilite 200
Непрочитанное сообщениеДобавлено: 09 апр 2015, 21:45
В сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Схема вспышки Multiblitz Minilite 200, в оригинале и разделённая по основным по узлам. Есть SPL-файл схемы.

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Multiblitz Minilite 200, есть схема
Непрочитанное сообщениеДобавлено: 11 янв 2016, 22:46
Не в сети
коллега

На форуме с: 28 сен 2012, 23:21
Сообщений: 69
а это и есть моя студийная родная вспышка, схему прислали немцы в том году, я после этого обнаглел и начал просить монтажку... молчат. Фотки тоже некоторые мои, с осиповского сайта. Один блок после перенапруги в сети (отгорал ноль в трансформаторной будке) вышел из строя - вздуло конденсаторы, и перестал работать индикатор готовности, на осиповском что то так и не подсказали с чего начать, в нем стоят уже неродные конденсаторы, умудрились некоторые уже высохнуть! А лампы поставил новые, родные! Думаю хватит надолго. Тем более что для моей студии и 100 дж. хватает с головой.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Multiblitz Minilite 200, есть схема
Непрочитанное сообщениеДобавлено: 12 янв 2016, 01:00
В сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
klevak писал(а):
что то так и не подсказали с чего начать

Так и лежит неисправный?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Multiblitz Minilite 200, есть схема
Непрочитанное сообщениеДобавлено: 12 янв 2016, 22:30
Не в сети
коллега

На форуме с: 28 сен 2012, 23:21
Сообщений: 69
Работает, слава богу. Но нет индикации готовности, светодиод не загорается, я вспомнил, что после замены вздутых конденсаторов крутил на плате подстроечник, и светодиод сорвался в режим стробоскопа один раз, потом повторил ... и все, что-то вышло из строя в этой цепи.
Кстати, по этой вспышке Минилайт 200 могу скинуть фото с большим размером и фото старых ламп кольцевых, Осипов не приветствует большие размеры. Там пришлось их ужать. Но еще не изучал вопрос, как сюда ставить фото.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Multiblitz Minilite 200, есть схема
Непрочитанное сообщениеДобавлено: 13 янв 2016, 19:30
В сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
klevak писал(а):
нет индикации готовности, светодиод не загорается

1) Какое напряжение в электросети и какое при этом поддерживается напряжение на основных конденсаторах?
2) Также если выпаять резистор R12, то светодиод должен светить постоянно. Это работает?
3) Исправен ли R17 ? Как при вращении движка резистора R17 меняется напряжение на общей точке между R17 и R21 относительно минуса больших конденсаторов ("0V") ?

klevak писал(а):
не изучал вопрос как сюда ставить фото

Выложите на Yandex.Disk, а сюда ссылку текстом. Встроенный загрузчик форума может обрабатывать картинки размером только до 3400х2400 пикс.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Multiblitz Minilite 200, есть схема
Непрочитанное сообщениеДобавлено: 13 янв 2016, 23:25
Не в сети
коллега

На форуме с: 28 сен 2012, 23:21
Сообщений: 69
пока могу ответить только на первый вопрос-220в.. так как после этого случая поставил нормализатор,


Вернуться к началу
