Импульсный свет в фотографии

о накамерных вспышках, студийных моноблоках, генераторах и т.п..
Текущее время: 18 ноя 2018, 19:44




Начать новую тему Ответить на тему  [ Сообщений: 93 ]  На страницу 1, 2, 3, 4  След.
Автор Сообщение
Непрочитанное сообщениеДобавлено: 16 фев 2016, 23:17
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
Не могу нигде найти схему электрическую, провода с китайскими пайками отпали некоторые при разборке, куда их паять?

Изображение Изображение Изображение Изображение

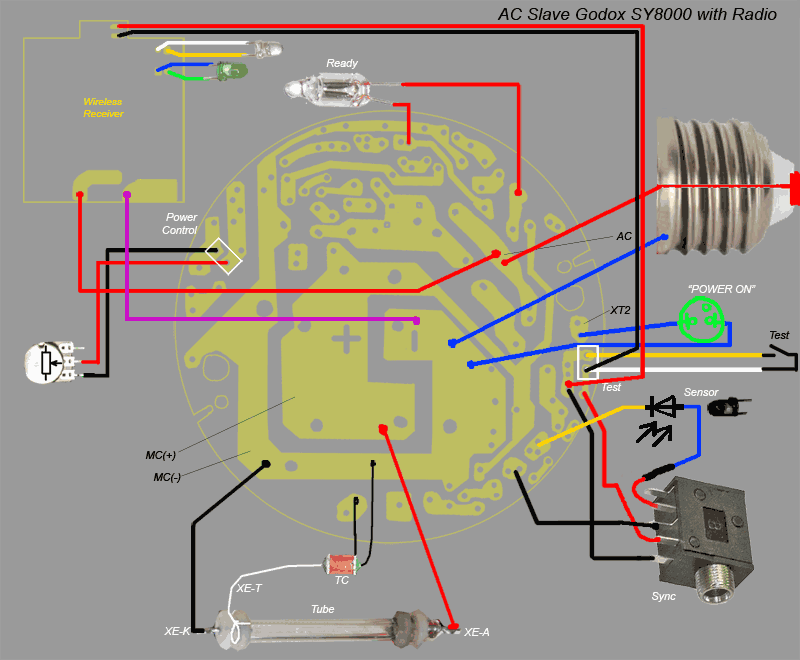

Добавлено модератором, 22 фев. 2016: схема вспышки и распайка проводов: http://impulsite.ru/viewtopic.php?p=20926#p20926.
Импульсная лампа имеет размеры 55х5,0х35 - похожа на FT-5057 ST.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 16 фев 2016, 23:48
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Выложите снимки плат (и вообще внутреннего устройства), чтобы можно было сравнить с тем, что есть. И по возможности схему восстановить, так как её никто в открытый доступ пока не выложил.
Вот что-то похожее, хотя и в другом корпусе: Falcon Eyes SS-50MR AC Slave Flash, есть схема.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 17 фев 2016, 13:35
Не в сети
коллега

Зарегистрирован: 19 авг 2014, 14:40
Сообщения: 101
viewtopic.php?p=3941#p3941 нет это совсем другая вспышка, пару раз попадалась, но схем не разрисовал.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 17 фев 2016, 21:55
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
14 фото

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

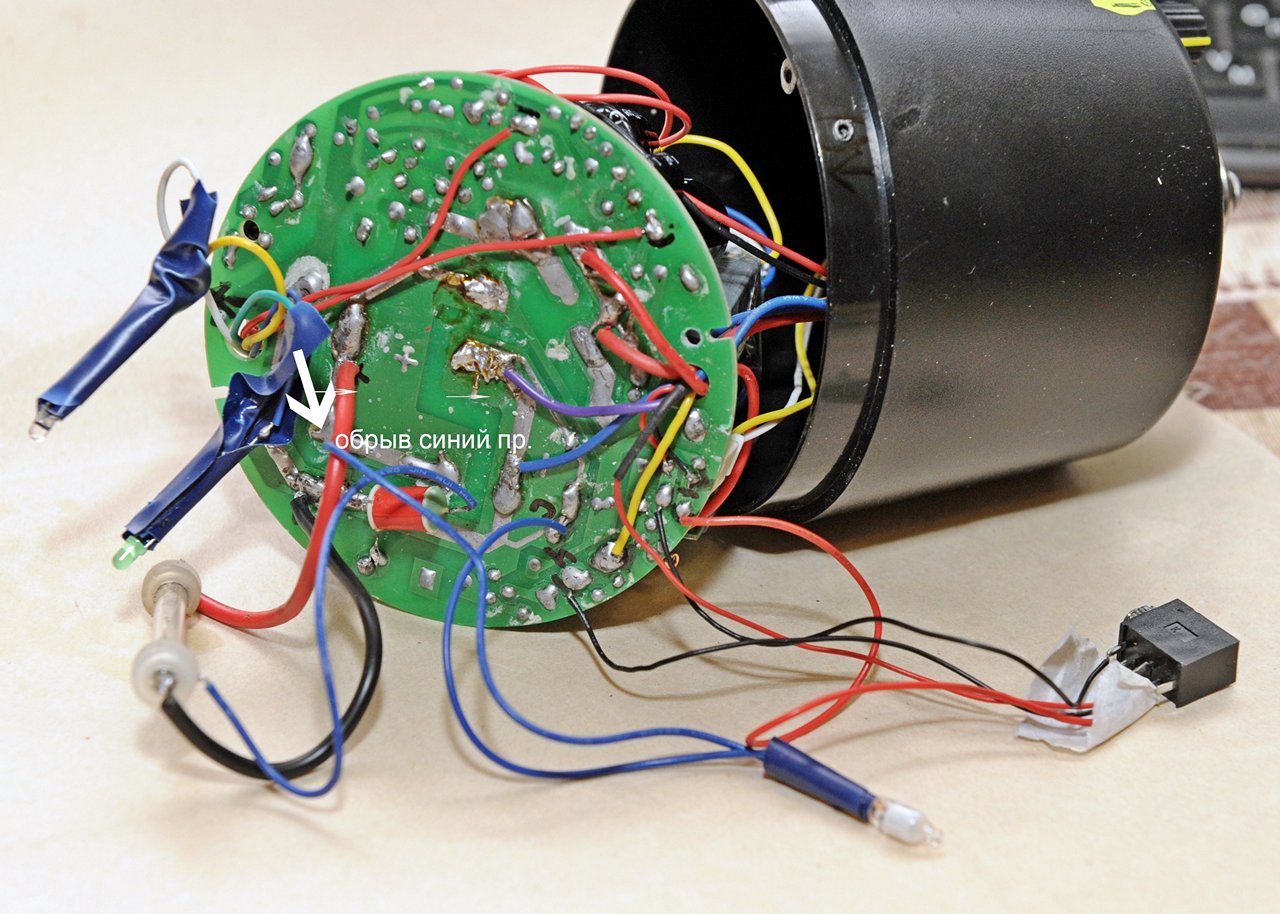

Стрелкой отмечен оборванный синий провод:


Один конец на минусе, а второй куда шел?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 18 фев 2016, 11:05
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
klevak писал(а):
Стрелкой отмечен оборванный синий провод:


Один конец на минусе, а второй куда шел?



Это лампочка или "Сеть" - жёлтая или "Готовность" - зелёная.
Второй провод к какому-то резистору, на подобие такой FalconEyes MF-45 ))):


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 18 фев 2016, 11:10
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Ага, спасибо, slavjan. Пригодится для описания этого Фалкона.

klevak, меня заинтересовал блочок, видный на фото 3 и фото 4.
Очень похоже на узел радиосинхронизатора. Прошу, сфотографируйте его отдельно, со всех сторон и также распайку проводов подключенных к нему.

Надеюсь, что коллега Prohogiy нам поможет. У него как раз в руках такая же вспышка. Но, наверное, должен быть резистор или на входе сетевого провода или на "плюсе" основного конденсатора, одним из концов "висящий" в воздухе. Резистор величиной около 51-100 кОм или как на схеме, показанной выше, для ограничения тока в неоновой лампе.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 18 фев 2016, 11:19
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
Старая патронная FalconEyes MF-45 )))


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 18 фев 2016, 21:39
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69

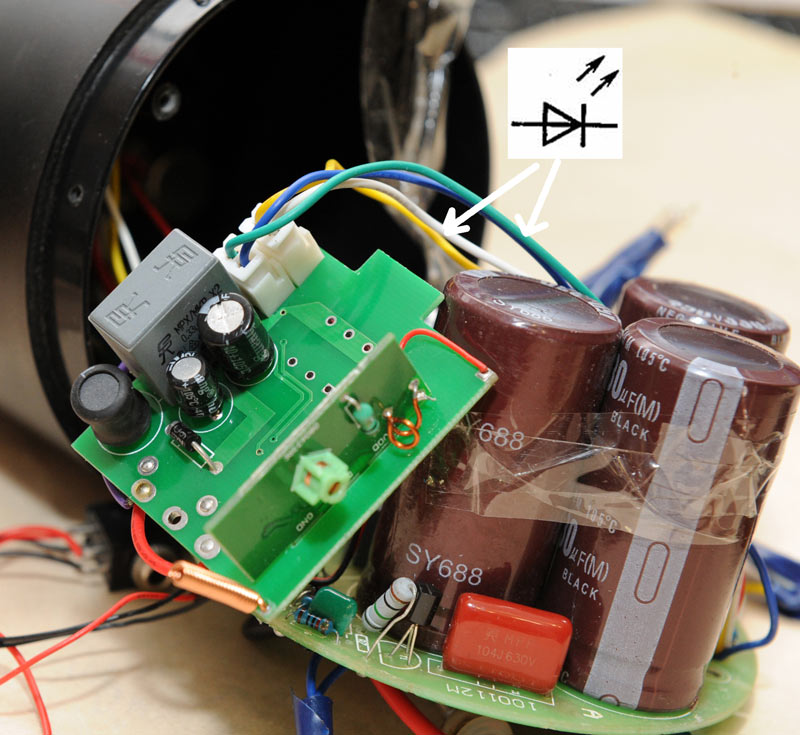

Для индикации используются два светодиода (провода бел+желт. прозрачный внешне цвет и провода син+зел зеленый LED) на этой доп. плате подключены белыми разъемами, неонка (2 красных), и видимо лампа накаливания с молочным цоколем (2 синих), обозначения микросхем на плате читаемы при увеличении, размер файла позволяет.

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение

Пока крутил вертел, еще красный провод отвалился от синхрогнезда, но я до этого отметил места паек всех проводов маркером и он под контролем! И еще-с этой доп. платы идут два тонких провода (красный 1а и черный 1) вроде как с диодного мостика, на основную круглую плату на разъем кнопки ТЕСТ, и два толстых провода красный 2а и сиреневый 2 на основную плату вроде как на конденсаторы


Увеличил два элемента на плате с обозначением на корпусах типа

Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 19 фев 2016, 11:26
Не в сети
коллега

Зарегистрирован: 19 дек 2015, 18:04
Сообщения: 46

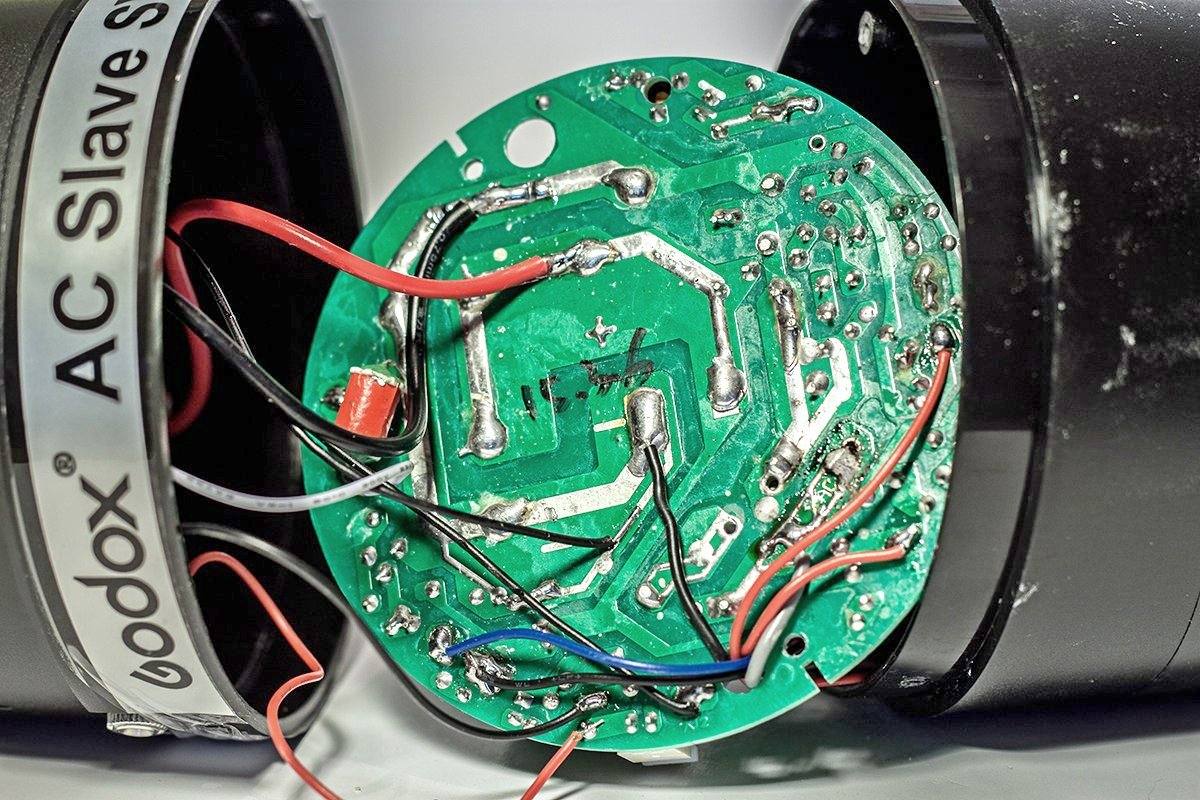

Фото вспышки в разборе. На передней панели только один зелёный светодиод- сеть- светит постоянно. На задней панели зелёный гаснет только во время зарядки вспышки, красный - это и есть датчик светоловушки. Поставил на него выключатель (в разрыв). Вопрос решил.

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 19 фев 2016, 17:45
Не в сети
коллега

Зарегистрирован: 19 авг 2014, 14:40
Сообщения: 101
Prohogiy писал(а):
На передней панели только один зелёный светодиод- сеть- светит постоянно.

Это не светодиод - газоразряднный индикатор, типа неонки, с напыленным внутри колбы люминофором.
Prohogiy писал(а):

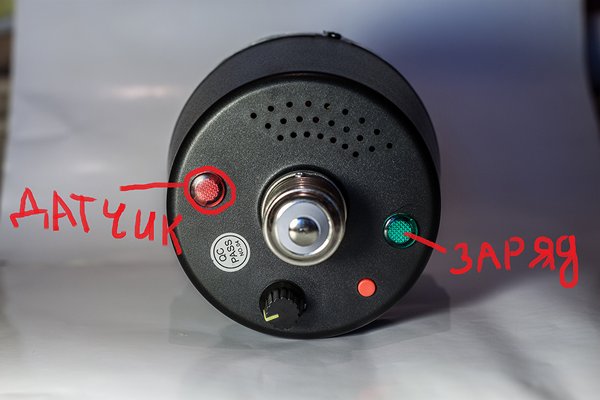

На задней панели зелёный гаснет только во время зарядки вспышки, красный - это и есть датчик светоловушки

Тогда китайцы попутали стёклышки местами:
- это фотоприёмник следует прикрывать зелёным "стёклышком", которое является полосовым фильтром и снижает засветку фотоприёмника, кстати именно так было во вспышках HAMA, с которых китайцы и слизали ...


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 19 фев 2016, 21:31
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Ну, красный тоже неплохо, учитывая, что максимум чувствительности фототранзистора смещен в инфракрасную (ИК) область. :)
Фотографии показывают, что, оказывается, есть разные версии вспышки под одним и тем же названием. Вспышка от Prohogiy не имеет узла приёмника радиосинхронизатора, который, очень похож на Yongnuo RF-603AC.
Интересно, есть ли у klevak'а инструкция к вспышке и что там пишется про радиоуправление?

Эскиз "меди" на плате для обозначения мест распайки проводов:


klevak, Prohogiy нарисуйте поверх эскиза как припаяны провода на ваших вспышках.
И, судя по фото от Prohogiy, место пайки оторванной неонки (индикатор "Сеть 220В") с двумя синими проводами - это минус схемы (GND) и точка "XT2".


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 19 фев 2016, 23:42
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
Инструкции нет. По проводам -распайке на плате видимо уже завтра отпишусь


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 20 фев 2016, 00:29
Не в сети
коллега

Зарегистрирован: 19 дек 2015, 18:04
Сообщения: 46
Скорее всего из за этого вспышка при установке датчиком к яркому (к окну , например) и не срабатывает. Это я про перепутанные красный и зелёный колпачки.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 20 фев 2016, 14:58
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Цитата:
Это я про перепутанные красный и зелёный колпачки.

:ugeek: Ну что вы ведётесь на вброс насчет красного и зелёного? Уж если при красном светофильтре засвечивается белым светом, то при зелёном, максимум пропускания которого находится в средине спектра белого света, тем более будет засветка и фотоприёмник будет слепнуть.
Во всяком случае, красный светофильтр - лучше для фотоприёмника светосинхронизатора, а ещё лучше инфракрасный светофильтр вместо красного. Максимум чувствительности кремниевых фотодиодов и фототранзисторов находится в ИК-области. И у вспышек доля ИК-излучения сравнима с долей видимого света. Почитайте про ИК-трансмиттеры (запускалки). ИК-светофильтр отрежет видимый (белый) свет и пропустит только ИК-часть спектра.
А чтобы не засвечивалось светом из окна, просто затените фотоприёмник картонкой, не закрывая его наглухо. Или используйте радиосинхронизаторы.

Нанёс контуры нескольких деталей, которые удалось разглядеть на фотографиях. Прошу дополнить отсутствующие детали:



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 21 фев 2016, 03:04
Не в сети
коллега

Зарегистрирован: 19 дек 2015, 18:04
Сообщения: 46
Да мне в принципе все равно, красный или зелёный (больше для поддержки разговора писал). А с засветом еще в первый день разобрался(некогда тормозить было). На каждой вспышке на боку кусок чёрной изоленты. Надо - клею его на датчик - и всё идеально работает). Радиосинхронизаторы только купил недавно-вообще супер (правда, самые дешёвые http://ru.aliexpress.com/item/Free-ship ... 30660.html ). Сейчас занят вживлением ресивера в Yungnuo 568EX II - пока безуспешно.

Провода (распайку) на неделе дорисую - сил нет сейчас опять разбирать. У меня, кстати, 3 штуки SY8000. Две брал у нас в магазине, одну - на Али покупал. В одном варианте на передней панели 2 отверстия пустых, в другом - в этих отверстиях вклеены 2 диода, но никуда не подпаяны (для красоты).


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 21 фев 2016, 11:04
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
klevak, Prohogiy, если пришлёте более подробные фото деталировки платы в области большого симистора (и под зарядными конденсаторами) и сообщите номиналы деталей, то можно будет восстановить схему практически полностью. По стабилизации напряжения она похожа на схему Falcon Eyes SS-110B



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 21 фев 2016, 17:54
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
Фото

Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 21 фев 2016, 18:08
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
О, напросвет - это вы хорошо придумали!
Не вижу, есть ли там второй диод 1N5408 удвоителя напряжения? И как называется большой симистор?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 21 фев 2016, 18:29
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
Замеры не выпаиваясь из схемы производились, мультиметром VC61A. Сопротивление резистора R13 (отмечен звездочкой) указано в момент касания щупами, далее оно начинает расти. видимо конденсатор дает знать по цепи?
на этом фото видно R1


Указан симистор, BT151 надпись чуть выше над ним на корпусе конденсатора. стрелку не указал на сам симистор. Три транзистора BT169D Нет. такой высоковольтный мощный диод один, остальные видимо 1амперные 1000в, их всего на плате 4 шт. IN4....дальше нужно выпаивать чтобы прочесть. Диодные мосты не в счет. Я вот не пойму, одним или двумя конденсаторами нельзя было обойтись? Чего их столько много? Регулировка мощности вроде плавная не дискретная, шаговая?

Полупроводники номиналы в районе симистора BT151


дополнил, но фактор ошибки с моей стороны учитывайте. если что уточняйте



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 22 фев 2016, 10:35
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642

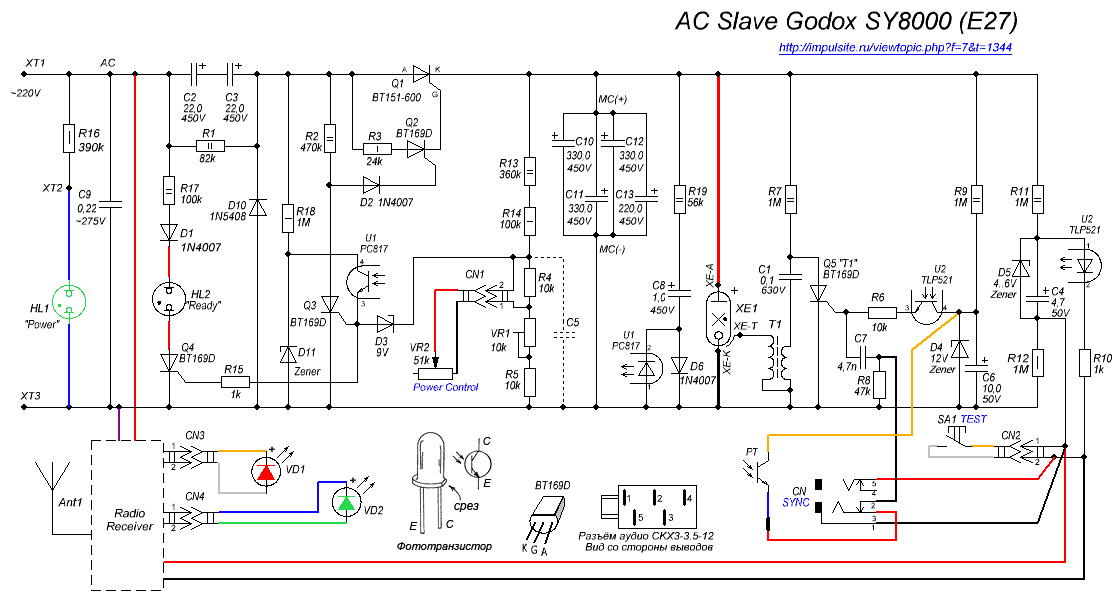

klevak, ну вот, вроде бы и всё с этой вспышкой. Интересно, что на месте Q1 вместо симистора здесь применён тиристор BT-151. Сэкономили на одном диоде типа 1N5408. SPL-файл: http://impulsite.narod.ru/godox/sy8000/ ... sy8000.zip и схема вспышки:

Изображение Изображение Изображение

На правом рисунке - выкройка рефлектора. Размеры - по месту. Можно вырезать из жести или фольги и оклеить изнутри зеркальным скотчем. И сначала оклеить готовую выкройку, а потом придать форму. Для устойчивого поджига металлический рефлектор можно соединить с поджигающим электродом лампы. Конечно, при этом следует изолировать его от остальной схемы вспышки.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 22 фев 2016, 18:30
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
Ну, impulsite, снимаю шапку, - лихо! Теперь попробовать будет ли она запускаться от радиосинхронизаторов. У меня есть два вида, интересно подойдет какой нибудь?
И уточнение по C2, C3 которые последовательно соединены, это обязательно нужно, или можно один 50 мкФ 450 В ставить? И C10-C13 сумма их в наборе 1210 мкФ, +- погрешность, можно 1000 мкФ 450 В. Поставить ну и к нему довесок на 220?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 22 фев 2016, 21:43
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
Совсем упустил спросить: а какой диапазон регулирования напряжения на основных конденсаторах C10-C13? Если наибольшее меньше 340 В, то можно и не такие громоздкие конденсаторы, как на 450 В, поставить. Если, конечно, есть какой-то смысл в такой замене.
А вот насчёт зарядных конденсаторов, C2, C3, - тут всё несколько иначе. Эквивалентная ёмкость двух последовательных конденсаторов равна 1/2 ёмкости одного из них (формулы здесь). Т.е. в данном случае около 11 мкФ. Увеличение ёмкости выше названной приведет к ускорению заряда и сокращению времени готовности вспышки. Что не всегда благо. Пользователь начинает частИть при съёмке и вспышка быстро перегревается. Не рассчитаны такие вспышки на профессиональную съёмку большой интенсивности. Насколько я понимаю, увеличение количества зарядных конденсаторов служит, в основном, для увеличения площади, излучающей тепло. Как ни мало тепла выделяется на ESR конденсатора, но оно есть и его куда-то надо отводить.
И в зарядной цепи лучше работают неполярные конденсаторы. Коллега slavjan даже использовал металлопленочные вместо электролитических. Фото в сообщении Re: Raylab Axio RX-100, Axio RX-150, Axio RX-200, есть схема.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 22 фев 2016, 22:01
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
Собрал. Запустил и теперь пошли рабочие моменты. Первое - конечно понажимал ТЕСТ. Работает - ура! Дело в том что в свое время я ее убрал в закрома и забыл. А убрал так как она начала барахлить - не понравилась, короче. Затем опробовал как она ловит свет от другой вспышки - класс! СБ900 на 1/128 и отходил и в другую сторону направлял и свет еще включил. Все хорошо. Затем начал вращать регулятор мощности. И тут пошли приколы. И я стал вспоминать. Если с полной мощности уменьшить до минимума, то она срабатывает на малой... один раз, а второй раз уже нет. Начинаешь увеличивать, начинает срабатывать. Получается, чтобы сделать пых на малой, нужно на 100%, а потом в МИН.? И последнее чую греется что-то, запаха нет. Но от нее веет приличным теплом. Отключаю, а греются вот эти два последовательно соединенных конденсатора, которые уже менялись. т.к. их вспучило, кажется, и я их заменил другими, но что это должны быть НЕПОЛЯРНЫЕ только узнал, прочитав ваше сообщение. Да, попробовал от р/синхронизатора Yongnuo RF-603N, -не срабатывает.

А как обозначаются неполярные? По моему сейчас стоят обычные. Минус указан.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 22 фев 2016, 22:08
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8642
klevak писал(а):
Получается что бы сделать пых на малой. нужно на 100% а потом в МИН.?

Лампа "подизносилась". Уже как раньше не может зажигаться при низком напряжении. Сообщите при каком напряжении на основных конденсаторах перестаёт поджигаться?
Вольтодобавка до 600 В позволит лампе работать до крайнего износа.

PS: Потому как неполярные, - то у них нет "плюса" и "минуса", в отличие от электролитических конденсаторов (полярных).


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 22 фев 2016, 22:16
Не в сети
коллега

Зарегистрирован: 28 сен 2012, 23:21
Сообщения: 69
Она практически не работала, конструктивно только плохая вентиляция и при частых пыхах видимо отражатель так повело. Да теперь как экспериментировать, нужно конденсаторы заменить на керамику, а иначе рванут? А по фото эта "парочка" последовательных отмаркирована как неполярные? Как по мне как обычные электролиты. Если пробовать при них, то минут пять на пробу. Пробовать? А МБГ не пойдут? Вопрос габаритов пока отставим, пусть сбоку лежит. Но попробовать. Помнится есть зарядки где ток регулировался именно металлобумажными конденсаторами.


Вернуться к началу
