 Заголовок сообщения: Elfo Miqro 200 есть схема
Непрочитанное сообщениеДобавлено: 25 фев 2016, 16:25
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:42
Сообщения: 91
Откуда: Брест, РБ
Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Скрытый текст или картинка:
Полноразмеры
_http://s017.radikal.ru/i434/1602/d7/9296104410e9.jpg
_http://s014.radikal.ru/i329/1602/39/8a2f0fef86a1.jpg
_http://s017.radikal.ru/i437/1602/2f/fc2b14db4af3.jpg
_http://s020.radikal.ru/i720/1602/93/8dff5aca1a25.jpg
_http://s017.radikal.ru/i400/1602/2d/119296826c14.jpg
_http://s008.radikal.ru/i303/1602/90/7c4589202478.jpg
_http://s010.radikal.ru/i314/1602/24/315503548de5.jpg

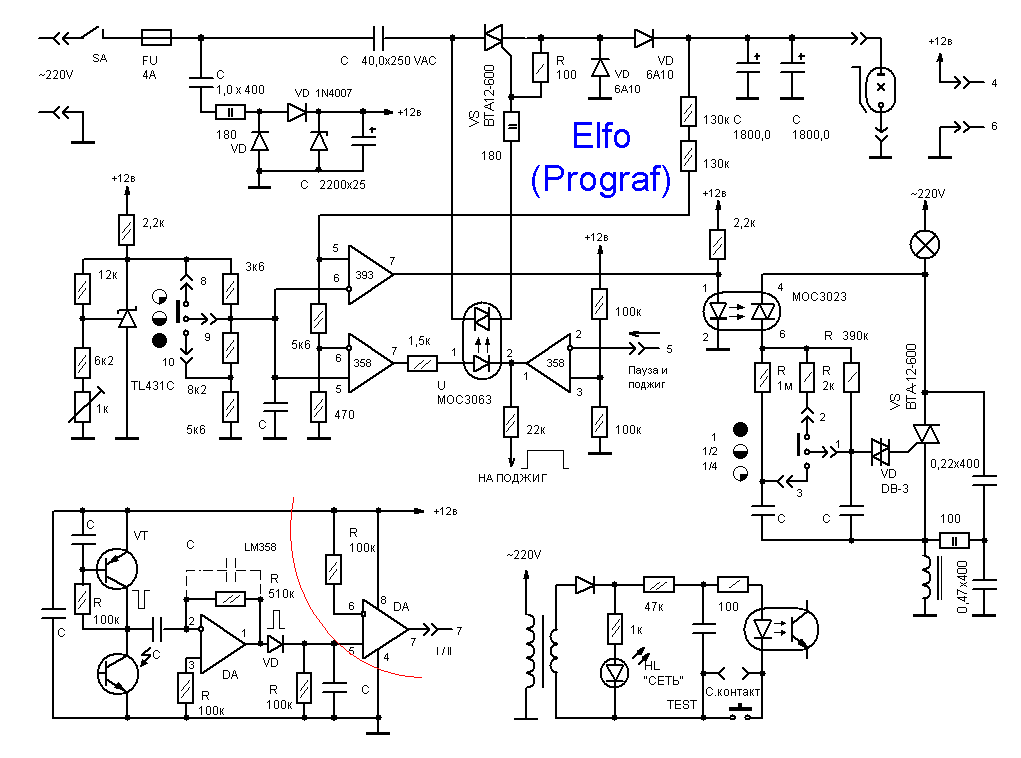

Схему рисовал сам, возможны ошибки. Нумерация элементов условная т.к. на платах ее нет.



Добавлено модератором, 7 авг. 2016: вспышка Elfo Miqro 200 выпускалась также под названием Prograf EasyPulse 200


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Elfo Miqro 200 есть схема
Непрочитанное сообщениеДобавлено: 26 фев 2016, 13:55
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8720
Спасибо, Kuzmick! Классная работа!
В связи с возникшей темой замены зарядных конденсаторов хочу уточнить номинал конденсатора C9. И он точно не полярный?
Есть в схеме непонятный "зверь": IC1P. Что это такое? Разобрался. Питание IC1 :)
Какие размеры импульсной лампы в этой вспышке? Легко сменяемая с "бананами" на выводах или крепится пайкой?
Также интересно было бы увидеть, как скомпонованы платы внутри корпуса. Есть такие снимки?

Kuzmick писал(а):
Нумерация элементов условная т.к. на платах ее нет.

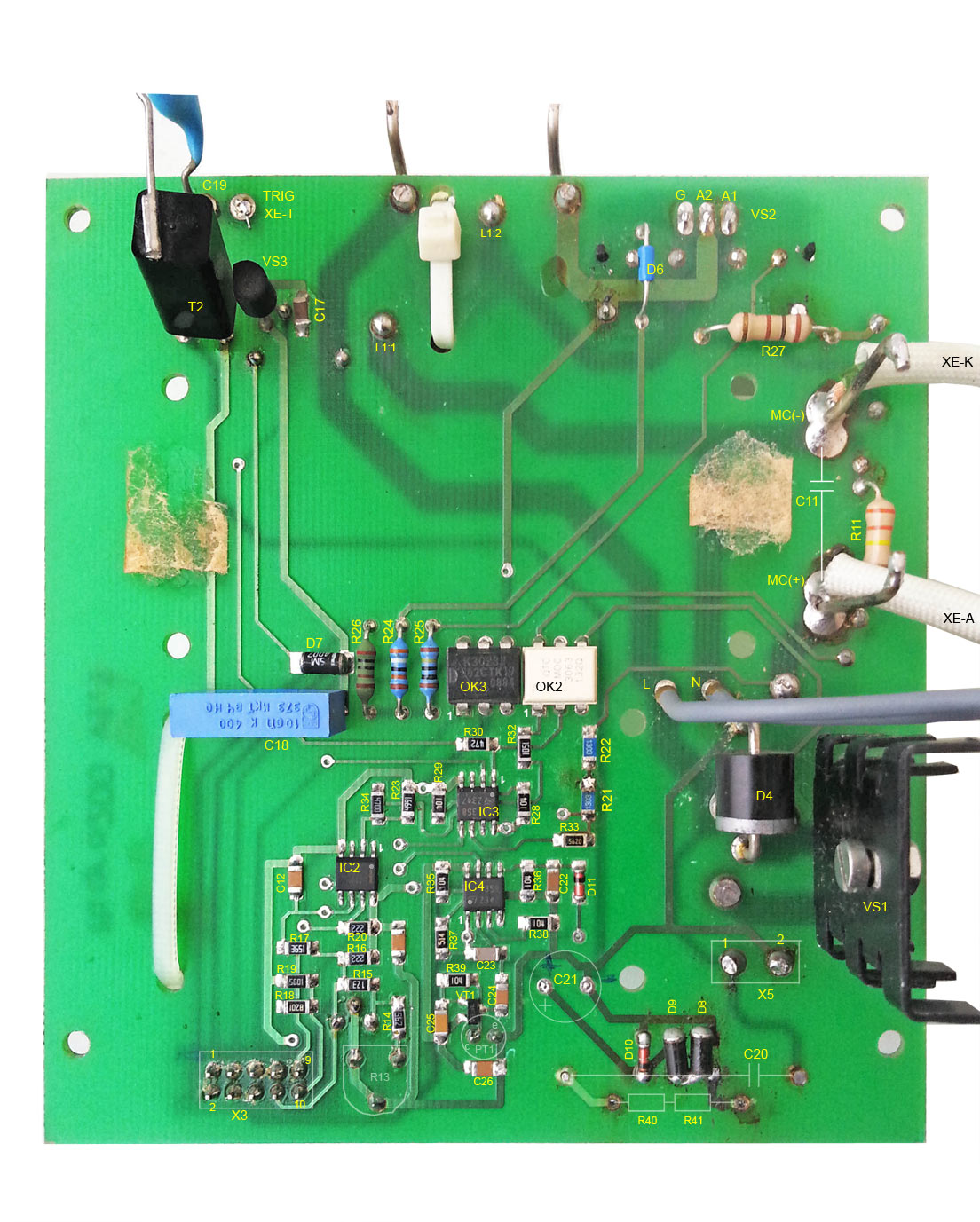

Так я нумерацию деталей нанёс на платы. :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Elfo Miqro 200 есть схема
Непрочитанное сообщениеДобавлено: 04 мар 2016, 18:25
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:42
Сообщения: 91
Откуда: Брест, РБ
Лампа A108/MPRO PerkinElmer:

Оригинал, цена около 50$ :
http://www.elfo.com.pl/kategoria/19/pro ... lamp-miqro

Заменил на: http://ru.aliexpress.com/item/300W-400W ... wVersion=2 Для поджигающего электрода просверлил дополнительно отверстие, т.к. оригинальная лампа имеет вывод сбоку, а в новой - по середине.

конденсатор на заряде неполярный 40 мкФ 250 В (переменн. напряжения):

конденсаторы основные, 1800 мкФ 360 В:

Компоновку плат покажу позже, когда соберу совсем :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Elfo Miqro 200 есть схема
Непрочитанное сообщениеДобавлено: 04 мар 2016, 23:51
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8720
Продолжил расписывать детали и нашёл, что фототранзистор подключен чуть иначе, его коллектор напрямую к C24 и далее к IC4:2:
Kuzmick, перепроверьте этот вариант, если я ошибся, то верну, как было.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Elfo Miqro 200 есть схема
Непрочитанное сообщениеДобавлено: 06 авг 2016, 13:16
Не в сети
коллега

Зарегистрирован: 01 авг 2016, 21:34
Сообщения: 15

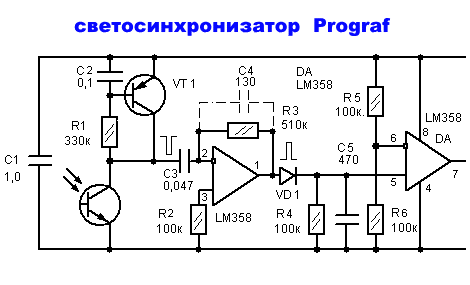

В свое время тоже срисовал кусочек схемы этого прибора. Отличный светосинхронизатор, очень высокая чувствительность и устойчивость к помехам. Ничего лучшего в студийных вспышках не видел. Но он заработал у меня только, когда вывод 6 микросхемы IC4B был соединен резистором 100к с общим проводом. На плате этого резистора я не нашел. Но там трудно проверить без распайки.

Изображение Изображение Изображение

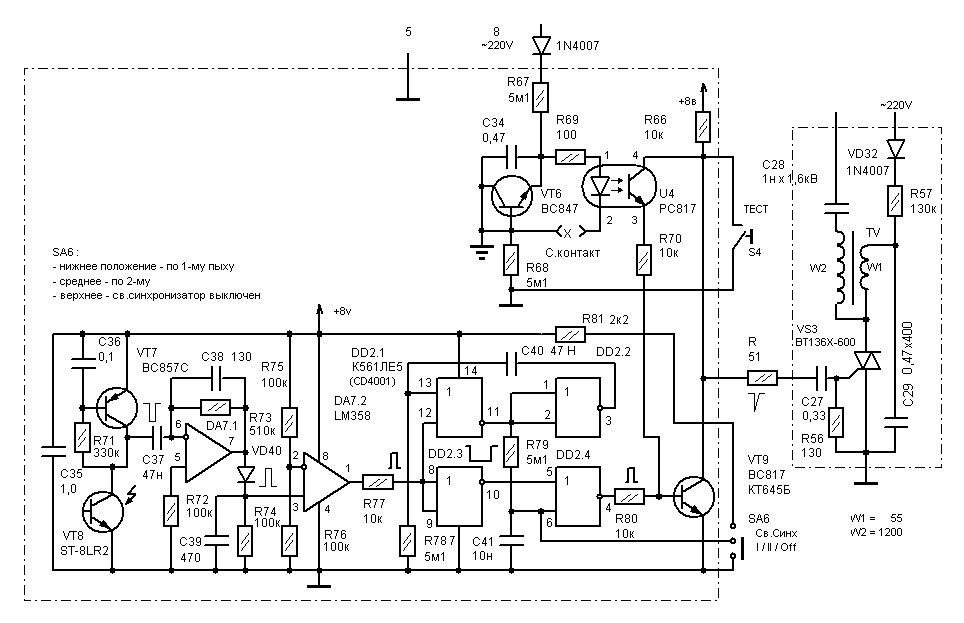

Вот авторский вариант светосинхронизатора, работающий по первому и по второму импульсу:



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Elfo Miqro 200 есть схема
Непрочитанное сообщениеДобавлено: 11 авг 2016, 16:45
Не в сети
коллега

Зарегистрирован: 01 авг 2016, 21:34
Сообщения: 15
Изображение Изображение Изображение Изображение
