Непрочитанное сообщениеДобавлено: 01 окт 2012, 00:21
Не в сети
мастер

На форуме с: 26 сен 2012, 13:06
Сообщений: 590
Изображение Изображение Изображение

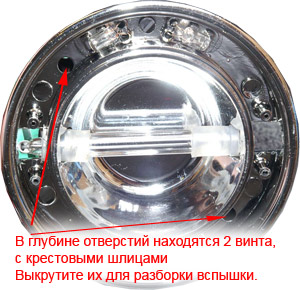

Лампа из Rekam Stardust 80, длина трубки 55 мм, диаметр 6 мм, расстояние между электродами 29 мм.

Лампы-вспышки Stardust 30/50/80 устанавливаются в патронный цоколь E27, одинаковы по устройству, отличаются лишь ёмкостью основного конденсатора, либо их количеством.
В REKAM Stardust 80 нет заявленных 80 Дж. Реально там не более 50 Дж. И надо быть готовым к тому, что встроенный светосинхронизатор "ослепнет" в светлой студии или около лампы накаливания.
Вспышкой можно вполне успешно пользоваться, с учетом её слабой стороны. Проигрывает в цене, особенно в сравнении с подобными вспышками, равной энергии импульса, типа MF-45.

Схема в оригинале:


Цитата:
Может ли вспышка перегореть? Спасибо. А то вот мучаюсь не работает у нее ик. У меня подозрение на сгоревшую лампу. =) Лампы готовности там и там горят..
Лампа редко перегорает. В этих вспышках - самое слабое место - трансформатор поджига: от него идет серый провод к лампе. Из-за непрочной изоляции происходит межвитковое замыкание во вторичной обмотке. Если измерить сопротивление обмотки, то у неисправного трансформатора оно меньше 30-40 Ом. Должно быть не меньше 55-60 Ом.
Заменить можно практически любым трансформатором поджига, лишь бы поместился в корпусе. Либо, при умелых руках, перемотать трансформатор.
Также не помешает проверить и заменить конденсатор C3, 0,22 мкФ. Он большой жёлтый (см. фото ниже). Заменить на 0,1 мкФ 400 или 600 Вольт типа К73-17 (К73-44).


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 01 окт 2012, 00:22
Не в сети
гость

На форуме с: 01 окт 2012, 00:10
Сообщений: 2
Проверил пришедшим мне ик- трансмиттером. Вспышка до сих пор не отвечает. Наверное пойду покупать детали и менять.. Попробую своими силами :((

Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 01 окт 2012, 00:23
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
На снимке видно, что вышел из строя конденсатор C7 100 нанофарад, замените его аналогичным конденсатором 100n на 600 Вольт (0,1 мкФ 600В). В принципе его можно вообще удалить, но тогда напряжение на конденсаторах понизится и немного уменьшится световая мощность вспышки.
Проверьте, исправны ли диоды VD1-VD3 и сопротивление резисторов R1, они соединены параллельно и их общее сопротивление должно быть равно 125 Ом.
Далее следует проверить сопротивление вторичной обмотки трансформатора поджига, т.е. сопротивление между поджигающим электродом и нижней общей точкой обмоток. Сопротивление исправного трансформатора обычно больше 40-50 Ом. Если оно меньше, то пробита изоляция обмотки и трансформатор не развивает нужного напряжения поджига.
Если все проверено и не вызывает сомнений, можно включить вспышку в сеть и проверить, есть ли напряжение ~ 310-320В на основных конденсаторах C2.
Сообщите, пожалуйста, что нашли, обследуя схему.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 01 окт 2012, 00:25
Не в сети
гость

На форуме с: 01 окт 2012, 00:24
Сообщений: 1
Имею такую вспышку. Спасибо большое за материал про сопротивление трансформатора, у меня отказалась срабатывать именно по этой причине. Перемотать родной трансформатор руками по-моему не реально, взять новый негде. Вышел из положения, купил советскую вспышку Норма Фил-16, откуда и взял трансформатор поджига, который достаточно легко уместился в небольшом корпусе Стардаста. Теперь все работает!
Спасибо большое за материал! :)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 01 окт 2012, 00:25
Не в сети
мастер

На форуме с: 26 сен 2012, 13:06
Сообщений: 590
Модификация Rekam Stardust 80
Благодаря наличию четырех накопительных конденсаторов, вспышку Rekam Stardust 80 можно легко переделать во вспышку с регулируемой в две ступени мощностью: полная мощность, половина и четверть.

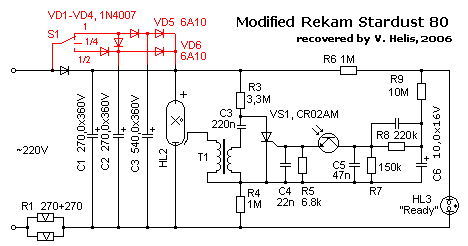

Изменённая схема:
