Jinbei Digital Pioneer DPsIII- купил этот студийной прибор. Сбрасывает энергию при уменьшении мощности на лампу вспышку( простите за мой тех язык :) ) Крайне нервирует, Возможно ли доработать её каким либо образом или это не решаемо?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 08 дек 2012, 22:20
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Здравствуйте, tim!
Технические решения сброса "лишней" энергии имеются. И во многих вспышках используются. Чаще всего вместо команды на поджиг, как у Pioneer DPsIII, посылается сигнал на подключение к основным конденсаторам вспышки специального разрядного резистора. Лишняя энергия на резисторе превращается в тепло.

Вопрос только в том, какими знаниями и возможностями Вы обладаете, какие инструменты, приборы у Вас в наличии для переделки вашей вспышки.
И, поскольку схемы вспышки нет в открытом доступе, от Вас потребуется подробно сфотографировать внутреннее устройство моноблока, чтобы можно было найти "чувствительные" точки схемы вспышки, которые можно использовать для решения вашего вопроса.

Если Вы сейчас пользовались вспышкой, оставьте её до утра. Пусть она за ночь разрядится.
Затем нужно будет аккуратно удалить пилотную и импульсную лампы и убрать их в надежное место, где их никто не раздавит. Чтобы не оставить отпечатки пальцев на лампах, используйте салфетки или перчатки.
Потребуется вольтметр (мультиметр) для контроля напряжения на контактах лампы.
Разборка начинается с вывинчивания 3-х винтов (саморезов) в углублениях на задней стороне и 3-х с передней стороны, на байонетном кольце.
И уточните, пожалуйста, модель. Сколько Джоулей в вашем моноблоке?
И есть ли хоть какое-нибудь руководство пользователя?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 09 дек 2012, 12:49
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Спасибо за ответ.
Хорошо, давайте начнём с фотографирования "внутренностей"
Ой я походу впереди паровоза бегу :) Разобрал прибор не прочитав Ваши инструкции, впредь буду внимательнее.
Прибор-300дж
Вот фото. Дальше разбирать не стал, вдруг не соберётся. Но если чего то подпаять до можно подлезть, места хватает.
DSC_7721 by gtimru, on Flickr

DSC_7719 by gtimru, on Flickr

DSC_7718 by gtimru, on Flickr

DSC_7716 by gtimru, on Flickr

DSC_7712 by gtimru, on Flickr

DSC_7723 by gtimru, on Flickr

Ой я походу впереди паровоза бегу :) Разобрал прибор не прочитав Ваши инструкции, впредь буду внимательнее.
Прибор-300дж
Вот фото. Дальше разбирать не стал, вдруг не соберётся. Но если чего то подпаять до можно подлезть, места хватает.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 дек 2012, 19:56
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Отличные снимки. Теперь нужны снимки панели управления, как она выглядит изнутри. Вы почему-то её не показали здесь. И нужно отснять обе платы, каждую с обеих сторон, со стороны деталей и со стороны дорожек. И вид платы с конденсаторами, с той стороны, где дорожки. Думаю, можно будет фотографировать даже не выпаивая провода. Только столбики открутить.

Принципиальная схема предварительно такая:



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 дек 2012, 20:29
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Хорошо, попробую её ещё больше распотрошить, главное потом в зад всё правильно вернуть :D


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 дек 2012, 20:53
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Проблема в том, что схемы вспышки нет. И придется её восстанавливать по фотографиям. В частности нужно отыскать те детали, на которых появляются управляющие сигналы для поджига вспышки при уменьшении энергии импульса.
И чем больше и подробнее Вы будете фотографировать разборку, тем проще будет потом правильно собрать обратно.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 дек 2012, 21:31
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Дауж, дал бог руки то. Не разобравшись, что столбик единый-двумя ключами свернул ему голову :oops: ну тобишь кусок столбика теперь сам по себе какбэ. По части плат, а не так просто всё, жгуты не дают "вывернуть" платы для фотографирования. Вот пока что получилось. Если двигаться далее, придётся кусать стяжки и потрошить жгут.
Панель управления
DSC_7732 by gtimru, on Flickr
С конденсаторами вроде понятно и де красный и де чёрный провод и куда уходят далее на плату.
DSC_7731 by gtimru, on Flickr
К этой стороне платы не подлез, но если что могу отфотать куда идут провода на неё.
DSC_7729 by gtimru, on Flickr
Обратная сторона
DSC_7726 by gtimru, on Flickr
И последняя
DSC_7724 by gtimru, on Flickr


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 дек 2012, 21:51
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Пожалуйста, вот этой платы http://farm9.staticflickr.com/8500/8260 ... f45af6.jpg обратную сторону в плане.
И, есть ли какие-то надписи на двух "многоножках" платы управления? (http://farm9.staticflickr.com/8204/8260880535_b3ecf328b8.jpg) Иногда надписи проявляются при протирке ацетоном или спиртом.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 дек 2012, 22:01
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Так, фотка же есть уже обратной стороны, там ещё маркером подписано. Я правильно понял, что нужно название микросхем на плате управления или что то ещё?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 10 дек 2012, 22:11
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Да я вижу ту фотографию с маркером, но там не удобный угол. Нужно снимок в плане.
И нужно прочитать название микросхем, вернее, маркировку, надписи на корпусах. На фото это не видно, видимо, лаком покрыты.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 11 дек 2012, 12:17
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Так наверное пойдёт
DSC_7737 by gtimru, on Flickr

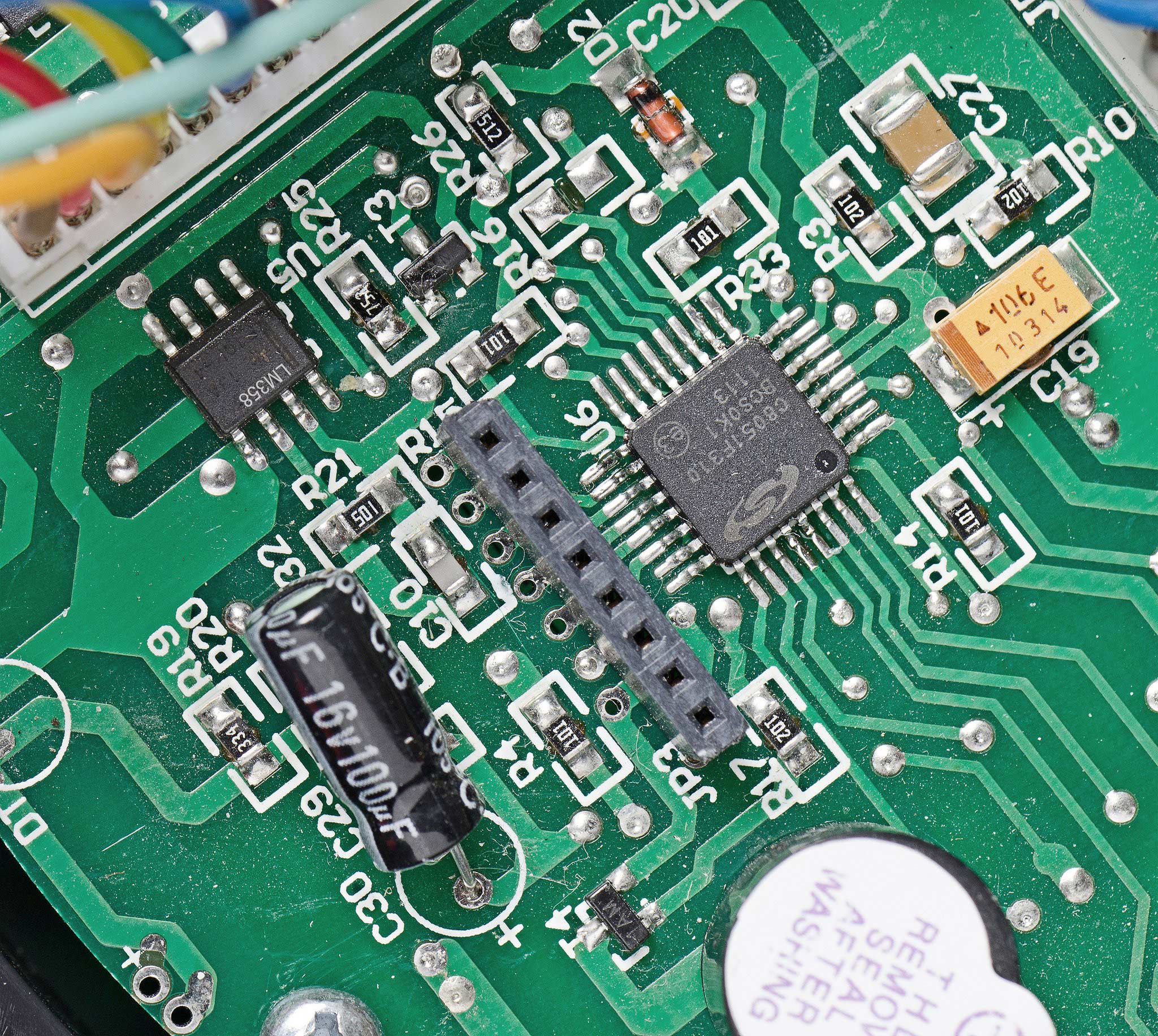

Микрухи были залиты лаком, прошёлся растворителем, вроде читается название.
DSC_7749 by gtimru, on Flickr


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 11 дек 2012, 17:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Да, хорошо. Стало понятно, что вторая часть U5 использована для светосинхронизации.
Мультиметр у Вас найдется? Измерять им приходилось?

PS свернутый столбик можно отремонтировать: в обеих частях столбика просверлить с торца отверстие диаметром 3,4,-3,5 мм и нарезать резьбу М4. Соединить детали шпилькой М4. Если шпильки не найти, то использовать часть резьбовую винта М4, отрезав её доступным способом.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 12 дек 2012, 20:41
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Тестер есть, пользоваться умею.
Спасибо за совет по части столбика, всё для ремонта имеется.

Пока жду дальнейших указаний, отремонтировал "столбик" на токарном торцанул, засверлил отверстия и нарезал резьбу. Винт м4 намазал фиксатором резьбы и вкрутил в одну часть детали. Дремелем отпилил головку винта и накрутил вторую часть-получилась, как новая деталь :D Может подскажите мне необходимые компоненты, да я закуплюсь на Митинском радиорынке, чтобы продолжить дальнейшие опыты над Кетайским гиперболоидом.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 13 дек 2012, 18:48
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
tim, пока не получается заняться вашим вопросом. Завтра буду на работе посвободнее, постараюсь дать ответы.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 13 дек 2012, 18:54
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
ОК, жду.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 17 дек 2012, 16:18
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Уважаемый, impulsite. Каковы мои шансы на дальнейшее получние Ваших инструкций?, или уже можно собирать прибор. Прекрасно понимаю, что мне никто здесь ничего не должен.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 дек 2012, 17:40
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
ХМ, несколько конечно неожиданно для меня. Дальнейших инструкций не получил, ну будем считать зато получил некий опыт в разборе студийных приборов :lol: Пошёл соберу вспышку, а то уже пылью покрылась :)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 29 дек 2012, 15:25
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
tim, смахните пыль с клавиш, "будем нажимать"! :)
Изучение имеющихся фото показало, что план А не осуществим, потому переходим к плану Б.
Используем факт нажимания кнопки "-" на главной панели управления. При нажатии этой кнопки процессор (микросхема U6) получает указание уменьшить напряжение на основных конденсаторах и дает команду на поджиг лампы. Происходит вспышка, которая и стала причиной данного топика. После вспышки происходит заряд основного конденсатора до новой заданной величины напряжения (уровня мощности).


По схеме, нажатие кнопки "-" (SA1) или временной тестовой кнопки SA2 приводит в появлению положительного импульса заданной резистором R2 и конденсатором C2 длительности от 0,1 секунды до 11 секунд. На это время открывается транзистор VT1 и происходит разряд основного конденсатора на мощный резистор R4.
Чтобы при этом не происходило вспышки, поджиг блокируется транзистором VT3.
Чтобы при этом не происходило заряда основных конденсаторов от сети, транзистор VT2 блокирует оптрон, управляющий симистором заряда.

Нужно будет подробнее отснять плату 3, на которой находится симистор, регулирующий заряд конденсаторов. По имеющимся снимкам не могу определить как он управляется. Необходим вид в плане со стороны деталей. И лучше несколько разных видов, таких, где провода расположены по-разному, чтобы можно было увидеть закрытые детали.


И сделайте еще один снимок со стороны дорожек, чтобы видно было дорожки, в области, обведенной красным:

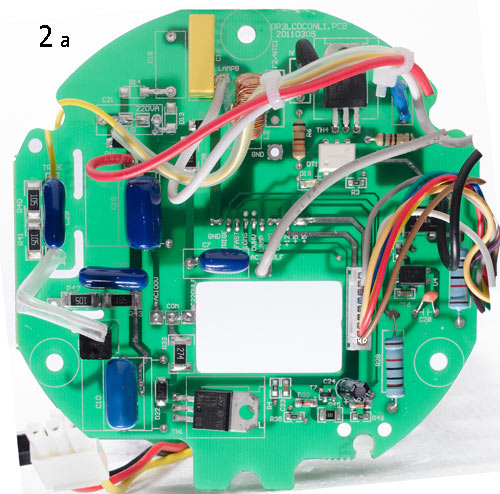

Также необходимо сделать снимок платы 2 со стороны деталей с другим расположением проводов:


Далее, для расчета номиналов деталей для этой схемы, выяснения, сколько потребуется секунд для разряда основного конденсатора, нужно уточнить следующие моменты:
1. Измерить напряжение на основном конденсаторе при установках мощности от 1.0 до 6.0, т.е. построить табличку зависимости величины напряжения от уровня мощности. Начните измерение с уровня 1,0, прибавляя по по 0,5 единицы или по 1 единице.
2. Выяснить какая величина сброса мощности приводит к вспышке. Например, если с уровня 6.0 уменьшить до 5.9, то происходит ли вспышка? Или вспышка происходит при большей разнице?
3. Замерить время в секундах, которое проходит между началом сброса, например с уровня 6.0 до уровня 4.0, до поджига вспышки. Точно также при изменении с уровня 3.0 до уровня 1.0.
4. На плате 1 выяснить прозвонкой выводов кнопки "-" на точку, обозначенную как "Земля", уточнить, какие выводы кнопки "-" заземлены, а какие замыкаются на землю (GND).

Изображение Изображение

Также посмотрите, какой величины резисторы мощностью 30-50 Ватт в диапазоне 200 Ом - 1 килоОм доступны в продаже.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 29 дек 2012, 20:27
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Да прибудет с нами сила-задачку Вы мне задали :D
Подлезть к этой плате не очень то получается, наведите, где нужная вам деталь, попробую подлезть
DSC_7782 by gtimru, on Flickr
DSC_7781 by gtimru, on Flickr
Остальные платы
DSC_7778 by gtimru, on Flickr
DSC_7779 by gtimru, on Flickr


1 и 4 "звенят" на землю, при нажатии кнопки соответственно "звенеть" начинают 2 и 3 контакты.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 30 дек 2012, 21:11
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Хорошо, значит, план Б проходит. Что там с измерениями?

tim, там у Вас, наверное, кроме выложенных снимков есть еще "черновые"? Пришлите мне то, что здесь не показано, на почту impulsite(известный значок)ya.ru архивчиками по 7-8 Мб, чтобы в ящик "пролезло". Чем больше разных снимков, тем легче прослеживать цепочки связей.
Вот еще стало интересно увидеть обратную сторону первой платы, которая с кнопками управления.


Цитата:

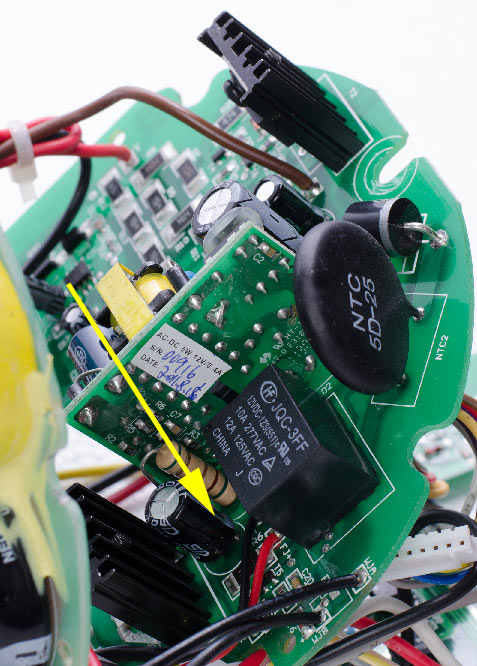

Постарайтесь сделать несколько видов по стрелке, как бы вдоль маленькой платки, если получится.


Чтобы было видно, как маленькая плата соединяется с большой:



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 30 дек 2012, 21:35
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Да я вам вроде всё показал. Вот только последние не выкладывал.
Контакты маленькой платы.
DSC_7789 by gtimru, on Flickr
DSC_7787 by gtimru, on Flickr
DSC_7786 by gtimru, on Flickr
DSC_7785 by gtimru, on Flickr
Более нет фоток.
Тогда надо вспышку собрать, а то на неё сейчас без слёз не глянешь. А замерять напряжение на конденсаторе, щуп минус на массу тыркать, а плюс на плюс конденсатора? всмысле на красный провод?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 31 дек 2012, 00:09
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Ну, тыркать не надо. :)
Полагаюсь на вашу внимательность и осмотрительность, чтобы не закоротить что-либо по неосторожности. Всё-таки наибольшие напряжения на конденсаторах будут под 400-450 Вольт.
Минусовый (СОМ), черный щуп вольтметра на минусе, красный - на плюсе больших чёрных конденсаторов, на 4-й плате. Предел измерения - постоянное напряжение 600 или 1000В. И лучше не держать щупы руками, а каким-либо безопасным способом, например, "крокодилами" закрепиться на указанных точках. Или все манипуляции выполнять вдвоем с помощником. Один следит за щупами вольтметра и показаниями, а другой работает с кнопками управления вспышки.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 31 дек 2012, 16:49
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Вопросик есть. Основной конденсатор- это с плюса которого провод идёт на электрод лампы-вспышки?
Можно ли "крокодилы" подцепить к красному и чёрному проводу идущие к лампе вспышке для лабораторных исследовании?
А то после прочитанного, написанного Вами про 600в, я как то зауважал этот прибор :D


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 31 дек 2012, 17:43
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Цитата:
Основной конденсатор- это с плюса которого провод идёт на электрод лампы-вспышки?
Основные конденсаторы - это те, которые обеспечивают энергию вспышки. В данном случае их два по 1500 мкФ 450В, они стоят параллельно на 4-й плате.


Измерять на выводах лампы не следует. Там будет влиять на измерения схема вольтодобавки.
Удобно прицепиться к резистору R5 или к свободным отверстиям под выводы дополнительного конденсатора.
И, если я правильно понял ваши фотографии, также "+" основного конденсатора является точка "V+" на 3-й плате, к которой подходит красный провод.

Электричество вообще такая штука, к которой нельзя относиться беспечно. Накажет за неуважение.
И максимальное напряжение, если энергия вспышки 300 Дж, по замыслу должно быть:
U=sqrt(2*E/C) = sqrt(2*300Дж/0,003Ф)= 447 Вольт.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 31 дек 2012, 22:23
Не в сети
коллега

Зарегистрирован: 08 дек 2012, 21:26
Сообщения: 35
Спасибо, подпаяю провода, где есть отверстия в плате под "запасной" :D конденсатор.
А за счёт чего скорость перезаряда можно уменьшить?
