Falcon Eyes DE-300BW, DE-600BW, DE-900BW, DE-1200BW

[Impulsite]

falcon eyes, расскажите, как решили проблему поломки платы? Может ли пользователь у себя также починить? И что пользователь может сделать у себя для увеличения устойчивости к засветке светосинхронизатора?

[falcon eyes]

Увеличена толщина платы конденсаторов, планка из текстолита теперь впаивается в основную плату, заменена марка фотодиода.

[balex]

Увеличена толщина платы конденсаторов, планка из текстолита теперь впаивается в основную плату....

Плату конденсаторов впаивайте под углом 90 градусов (с погрешностью конечно). А то получилось - плату запаяли в 40 градусов к основной. Получился распор и заведомо напряженная плата, плюс незафиксированная распорка (возможно застопорить на термоклей , как вариант).

... Сделайте для окна фотоприёмника ...

Я брал для продажи ), точнее пришлось купить вспышку (в качестве долга) , теперь продаю.

Скажите, какой величины конденсаторы ...

посмотрю на фото, если остались - выложу. Вспышку уже собрал.

И сообщите, пожалуйста, диаметр трубки и наружный диаметр кольца импульсной лампы

вечером замеряю . Тип лампы - RTS14-4530

[Impulsite]

вечером замеряю . Тип лампы - RTS14-4530

Хорошо бы, а то на эту лампу вообще никаких данных нет.

[falcon eyes]

О какой лампе идет речь?

[falcon eyes]

Плату конденсаторов впаивайте под углом 90 градусов (с погрешностью конечно). А то получилось - плату запаяли в 40 градусов к основной. Получился распор и заведомо напряженная плата, плюс незафиксированная распорка (возможно застопорить на термоклей , как вариант).

Примем к сведению, но про 40 градусов это перебор.

Ну явные косяки сборки...
...упала текстолитовая перегородка... В результате лопнула часть (ножка) платы конденсаторов...

В большинстве своем плата лопается от удара или же при плохой транспортировке.

[Impulsite]

О какой лампе идет речь?

Об RTS14-4530 - интересны не только размеры, но и рабочие напряжения, срок службы в количестве импульсов и другие другие сведения из спецификации, если такая есть. Кроме этой также и RTS10-4530, RTS12-4530 и другим, которые применяются во вспышках Falcon Eyes.

В большинстве своем плата лопается от удара или же при плохой транспортировке.

falcon eyes, как я догадываюсь, Вы имеете непосредственное отношение к изготовлению вспышек Falcon Eyes DE-300BW, DE-600BW, DE-900BW, DE-1200BW. Верно? Если да, то вот как раз сейчас важно дать владельцам названных вспышек Falcon Eyes, где изготовителем допущена ошибка с креплением (вернее с отсутствием крепления) вставки - фигурной пластины, поддерживающей основные конденсаторы, рекомендации как они могут исправить эту ошибку на местах, не обращаясь в сервис-центр.

[balex]

... Примем к сведению, но про 40 градусов это перебор.

Перебор. Это я условно. Может быть около 85. Отклонение верхней части около 7...10мм.

[falcon eyes]

В большинстве своем плата лопается от удара или же при плохой транспортировке.

falcon eyes, как я догадываюсь, Вы имеете непосредственное отношение к изготовлению вспышек Falcon Eyes DE-300BW, DE-600BW, DE-900BW, DE-1200BW. Верно? Если да, то вот как раз сейчас важно дать владельцам названных вспышек Falcon Eyes, где изготовителем допущена ошибка с креплением (вернее с отсутствием крепления) вставки - фигурной пластины, поддерживающей основные конденсаторы, рекомендации как они могут исправить эту ошибку на местах, не обращаясь в сервис-центр.

Такие пластины идут в сериях TE.,DE выше 300ДЖ т.к. вес накопительных конденсаторов больше и под действием которого плата и ломается. Но хочу уточнить, что поломка вызвана сильным механическим воздействием (как правило удар или падение), а никак не ошибкой изготовителя..

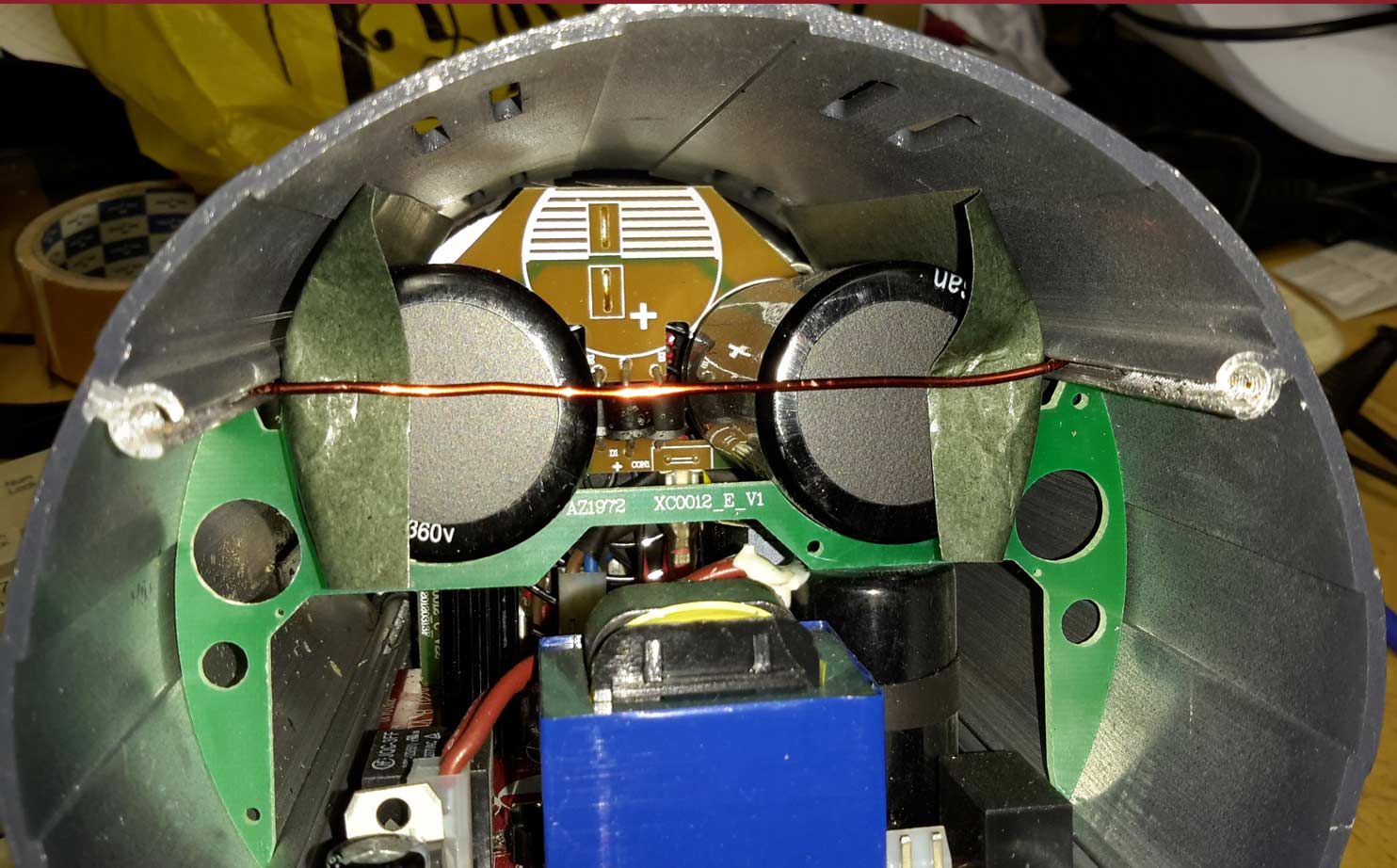

Можно взять металлическую стальную проволоку , загнуть ее П-образным способом, края продеть в отверстия с резьбой и протащить до момента упора в конденсаторы. Между проволокой и конденсаторами нужно установить хороший диэлектрик (планка из текстолита) т.к. проволока касается корпуса вспышки. Затем вкрутить в отверстия винт без шляпки, что бы он " уходил " вглубь отверстия, и закручивать до тех пор пока проволочная планка не упрется в конденсаторы, и будет держать их в постоянном положении. Прошу обратить внимание, что при установки панели управления в эти же отверстия закручиваются крепежные винты, удерживающие панель управления. Поэтому длину винта крепления проволоки выбирайте таким образом, что бы крепежные винты панели управления в них не упирались. Пример на фото, но это на скорую руку, с медным проводом и как просьба от impulsite для решения проблемы пользователями на месте. В идеале, меняем конденсаторную плату на более толстую.

[falcon eyes]

RTS10-4530 (TE.,DE-300BW) HPD9017 Vmin-280.,Vmax-450.,Vподж 10kV.,W-350w., 10000имп.
RTS12-4530 (TE.,DE-600BW) HPD9021 Vmin-300.,Vmax-450.,Vподж 10kV.,W-600w., 10000имп.
RTS13-4530 (TE,DE-900BW) HPD9033 неизвестно
RTS14-4530 (TE,DE-1200BW) HPD9034 неизвестно
к сожалению по 900., 1200Дж у меня нет информации. Попробую связаться с производителем ламп.

[balex]

Хорошо бы, а то на эту лампу вообще никаких данных нет.

Лампа Falcon Eyes RTS14-4530
Замеры штангенциркулем:

R=66,2-66,8мм (неправильной формы)
r=42,2-42,9мм (неправильной формы)
d=поперечное сечение неправильной формы в виде овала h(высота)=14,2мм , b=12,2мм
e=20мм
g=28мм
l=29мм

[Impulsite]

Спасибо, balex, falcon eyes!

[ДИМА]

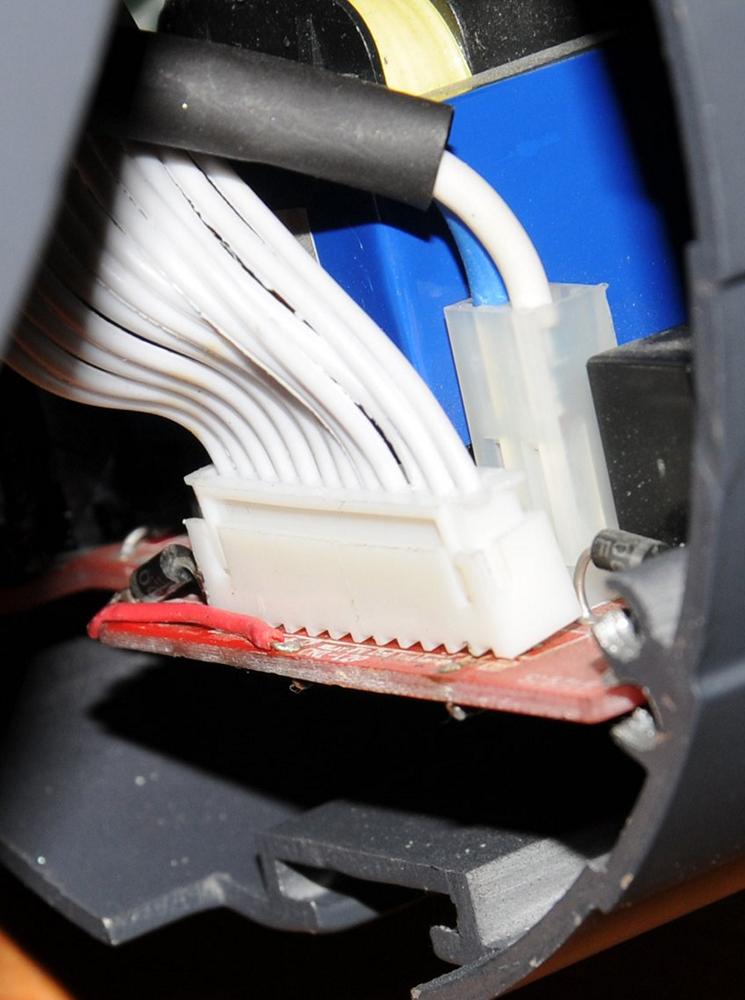

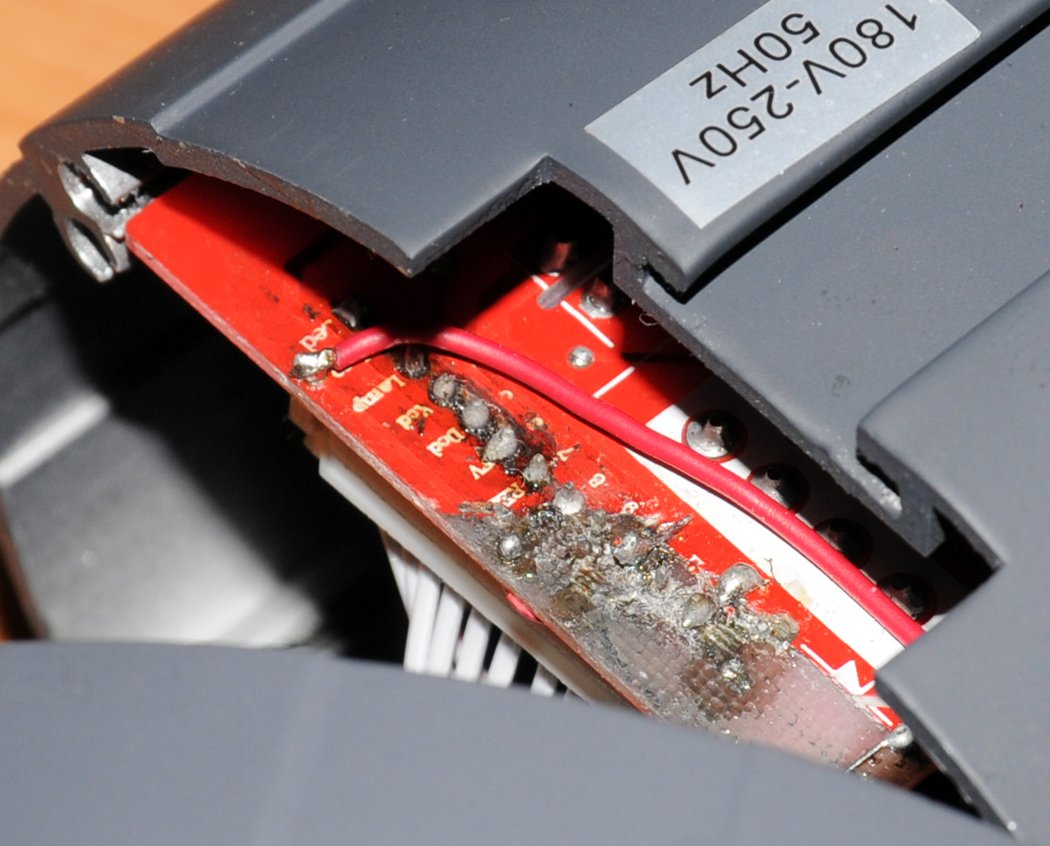

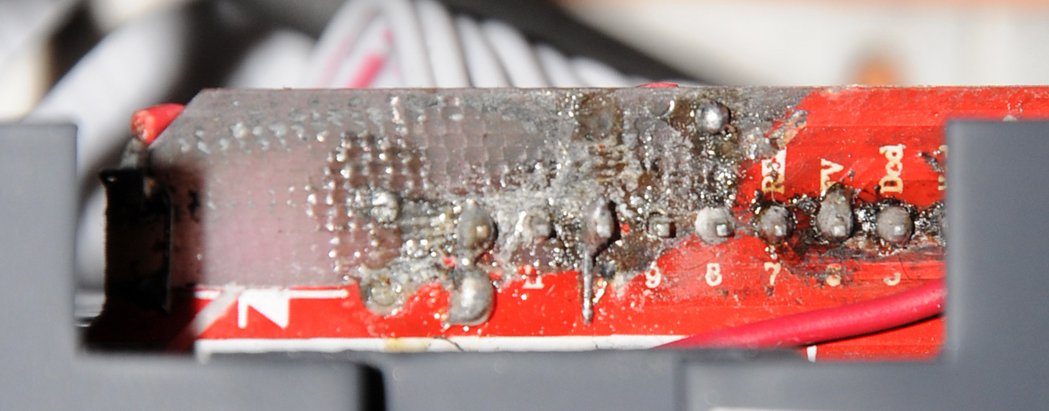

Здравствуйте. Возможно тут помогут разобраться с моим вопросам. Купил в августе Falcon Eyes DE-900BW. 2 шт. на полную никогда не использовал, изредка работа на в пол силы. в основном и того меньше. Недавно на съемке начала срабатывать одна вспышка все реже и реже. Через пару вспышек и вовсе перестала. Изредка может пыхнуть один раз. Первым делом замена лампы. Не помогло. Дальше обратился к продавцу, но ответа еще нет. Тут скоро съемка и нужно решать проблему. Тут решил снять заднюю крышку и глянуть, что там (возможно провод отходит), и увидел такую картину:

[Impulsite]

Здравствуйте, ДИМА!
Похоже, что у предыдущего владельца вспышка пережила аварию и восстановление.
Пока ничего не трогайте. Проверьте, зажигается ли лампа при максимальном уровне мощности.
Далее, откройте вспышку с передней стороны. Установите минимальный уровень мощности и, соблюдая меры безопасности при работе с высоким напряжением, измерьте напряжения на выводах лампы и - отдельно - на выводах основных (самых больших) конденсаторов.
Также нужно измерить напряжения на конденсаторах C2 и C4 на плате лампы.

[ДИМА]

Так я покупал их новыми в профотоцентре. Увы, но с электроникой я не очень дружу. Заряд идет на всех уровнях мощности, если судить по звуковому сигналу. И измерительных приборов нет у меня.

[Impulsite]

Ещё интересно узнать какие и сколько больших конденсаторов в вашей вспышке DE-900BW, а также основные размеры импульсной лампы.

измерительных приборов нет у меня.

Тогда закрывайте вспышку обратно, любопытство удовлетворено. Теперь в ремонт по гарантии. Без мультиметра и паяльника самостоятельный ремонт под бооольшим вопросом.

[ДИМА]

Ещё интересно узнать какие и сколько больших конденсаторов в вашей вспышке DE-900BW, а также основные размеры импульсной лампы.

длина электрода 23мм
длина отвода 16мм
расстояние между осями электродов 16 мм
внутренний диаметр примерно 45 мм
наружный диаметр примерно 68 мм
Диаметр не получается узнать, так как под рукой только линейка.
В ремонт уже сложновато будет сдать). Так как уже вскрыл самостоятельно и живу я в Минске... Буду пробовать отдавать местным мастерам, возможно исправят ситуацию. А так, думаю, приобрету для съемки иную вспышку.

[slavjan]

Так я покупал их новыми в профотоцентре.

Походу вас крупно обманули в этом про??? ФОТОЦЕНТРЕ !!! (



По этой фотографии понятно как выглядит плата, по ней возможно и придётся восстанавливать.
Хотя там контраст низкий, дорожки видны плохо(

[ДИМА]

На второй вспышке все чисто и красиво. По поводу обмана я не уверен. Так как люди продают то, что закупают. Просто мне так не повезло.

[slavjan]

На первой странице есть схема, распечатайте и в мастерскую отдайте вместе с вспышкой, дело пойдёт быстрее.

[Impulsite]

Буду пробовать отдавать местным мастерам, возможно исправят ситуацию.

Покажите им адрес этой темы. Нужно начать с проверки схем вольтодобавки и поджига, как описано ранее #p19360. После диагностики привести в порядок место прежней аварии.

[falcon eyes]

Сразу хочу предупредить, что такая вспышка гарантийному ремонту подлежать не будет. Т.к. очевидно, что ремонт уже пытались производить. Но возможно, что проблема с поступлением сигнала с платы управления на управляющий электрод лампы. Прозвонку делайте с разъема платы управления. Т.к. возможно из-за того, что мы видим у вас либо замыкание нескольких контактов или же отсутствие контакта. Для начала возьмите зубную щетку и хорошо прочистите контакты ацетоном, высушите и затем попробуйте подключить. Желательно выложить фото. Скорее всего попадание жидкости, а потом кто-то пытался ремонтировать.

[ДИМА]

такая вспышка гарантийному ремонту подлежать не будет. Т.к. очевидно, что ремонт уже пытались производить.

Если ремонт проводился, то перед тем как мне ее продать. Так как сами мы ничего с ней не делали; ввиду не знания куда лезть и что делать... Вот попадание жидкости и ремонт думаю исключено, так как не думаю, что продавцам интересно этим заниматься...

[falcon eyes]

Самопроизвольное вскрытие изделия является основанием для снятия с гарантийного ремонта.

[ДИМА]

Так я не настаиваю на гарантийном обслуживании. Я к тому, что никто не ронял и водой не заливал. Эксплуатировал нежно и бережно. Я всегда понимал, что технике свойственно ломаться. Тут нужен вопрос решить, как ее можно починить или купить новую?
