Yongnuo YN460-II (вторая)

[emancipee163]

В общем заменил на 86TO2GH, сначала для проверки через провода подсоединил-все OK, работает. Припаял к плате-не включается. Весь день с ней парился... Вроде как это из за шлейфа - не звонится он

[Impulsite]

У Вас есть спецификация на 86to2gh ? У меня поиск ничего кроме бестолкового Kazus'а с его вечным Found: 0 и рекламы продавцов не дает.

[sa137]

проверьте напряжение на 12 ноге u2. должно быть около 12-14 вольт.
на ноге 14 - около 5
осциллограф есть?

[emancipee163]

У Вас есть спецификация на 86to2gh ?

В интернете ни на какие нет. Суть то в том что все на нем заработало, значит он подходит

[Impulsite]

значит он подходит

Ну, например, может оказаться, что падение напряжения на переходе коллектор-эмиттер великовато и энергия батарей просто в тепло переводится.

PS:
Нашел!
Это AP86T02GH и AP72T02GH - в общем, с неплохими характеристиками.
Посмотрел на своем "кладбище" старых материнок, так там немало мосфетов, которыми можно заменять горелые транзисторы в преобразователе. Причем, как правило, попарно. И чем старее motherboard, тем больше Rds(on) у имеющихся транзисторов.
Так, что, emancipee163, Вы открыли источник транзисторов для ремонта вспышек. Думаю, во многих компьютерных сервис-центрах не откажутся, если придешь с предложением освободить их от хлама, можно выпросить ящик горелых "мамок" и найти на них подходящие транзисторы.

[sa137]

схема преобразователя 6-300 (Yongnuo YN460-II)



есть сомнения с дорогами к ногам 3,16,2 ... но на фотках переходы под U2. U2 это TL494.

[Impulsite]

Ух ты, здорово!
sa137, скажите, а 20-30 вольтовые транзисторы из "мамок" будут работать в такой схеме?
Вообще, какие на Ваш взгляд ограничения на транзисторы накладывает схема преобразователя "6-330" ?

[emancipee163]

В общем напаял проводов вместо шлейфа-все работает)

[sa137]

sa137, скажите, а 20-30 вольтовые транзисторы из "мамок" будут работать в такой схеме?

это было легко...
вот, то что на плате слева см здесь:



R4,R6,U1,L1,D1,C2 - вот это бы отрисовать и разобраться...
кстати в своей схеме нашел ошибки -
R19 должен быть последовательно с R20 - а делитель образован R13 (на землю) - R15 300V и к точке соединения R19 и R22..
теперь о полевиках - нужно узнать напряжение повысителя R4, R6, U1, L1, D1, C2 - должно быть около 12 вольт. видимо на такое напряжение и нужно подбирать полевики.
только сейчас осознал - что C2 - на 16 вольт!!!
у меня последними с распайки были в корпусах to252
IRFR024 60V 100m 14A Single N-Channel HEXFET Power MOSFET in a D-Pak package
20N03L Low Voltage MOSFETs - OptiMOS Power MOSFET, 30V, DPAK, RDSon = 20mOhm, 30A
2SK3918 SWITCHING N-CHANNEL POWER MOSFET 25V 48A 7.5mOh
2SK2940 Silicon N Channel MOS FET High Speed Power Switching 60V 45A 10mOh
PHD45N03 TrenchMOS(TM) logic level FET 25V 40A 17mOh/5v
AP20T03GH N Channel MOS FET 30V 12A 50mOm
SSM60T03GH N Channel MOS FET 30V 45A 12mOh
SSM70T03GH N Channel MOS FET 30V 60A 9mOm
FDD6030L N-Channel Logic Level 30V 12A 14mOh(10)

отсюда кроме первого, шестого и последнего вроде все подходящие...

[Artur]

Здравствуйте. У меня есть небольшая проблема с вспышкой YN-460II. А именно, когда погас свет мигает дыма. Оказалось, что кабель коснулся Разгрузка отражатель, а это, в свою очередь, был близок к власти горелки. Эффект от такой шнур питания, который получил пробоя изоляции, не было короткое высокого напряжения от 300В через трансформатор зажигания, и таким образом расплавленного (без переходов между обмотками). Что может быть трансформатор?

Выходное напряжение 4 кВ или 6 кВ или 11kV
напряжение 300 В
Переключение мощности 47nF

PS. Транзисторы и электроника живы.

Ваш

PPS.
Witam. WymieniBem tansformator zapBonowy na TZ-3 (napięcie wyjściowe 4kV, napięcie zasilające 300V, pojemność przełączana 0.1µF. Lampa działa
Здравствуйте. Заменены зажигания tansformator TZ-3 (4 кВ, выходное напряжение, напряжение 300В, коммутационная способность 0,1 мкФ лампа работает:).
I greet. I exchanged ignition tansformator on TZ-3 (tension exit 4kV, tension feeding 300V, capacity switched 0.1 µ F. Speedlight works

[bigcat]

Здравствуйте. Купил недавно YN 460II,она сгорела в первый же день. Это произошло после несколькихимпульсов на полной мощности. После этого все индикаторы погасли, и она перестала включаться. При этом батарейки сильно греются, как при к. з. Вся начинка вспышки идентична той что изображена на снимках на предыдущей странице. При прозвоне цепи питания через контакты батарейного отсека, омметр показывает сопротивление равное 0. Прозвонка транзисторов показывает пробой. Оригинальные транзисторы в инете в продаже в Украине не нашёл. Кто то пробовал заменить их аналогами указанными в этой теме?
Вот эти транзисторы я имею ввиду.
Спасибо за ответы.

[Impulsite]

Здравствуйте, bigcat!
Выпаяйте термопредохранитель, не перегревая его, и аккуратно очистите эти транзисторы от клея, чтобы прочитать их маркировку.

[bigcat]

Посмотрел транзисторы.Там стоят APM4018N.

[Impulsite]

Спецификация http://www.dz863.com/downloadpdf-vdzhzh ... 4018NU.pdf - подыщите аналоги по току, рабочему напряжению и по сопротивлению перехода исток-сток.
Vds =<40V, Id=<60A,
Rds(ON)=6.5мОм (тип.) @ Vgs=10V
Rds(ON)=9.5мОм (тип.) @ Vgs=4.5V
Вообще, странно, что такие мощные транзисторы сгорели. Есть этому какая-то причина? Какие батареи использовали?

[bigcat]

использовались обычные аккумуляторы с напряжением 1,2 вольта.

[Impulsite]

ДО установки новых транзисторов, верните на место термопредохранитель, проверьте на контактах батарейного отсека отсутствие короткого замыкания и, подключив питание, проверьте осциллографом наличие управляющих импульсов на точках пайки затворов Q3 и Q6 и величину напряжения на конденсаторах C2 и C1. А также напряжение между выводами 7 и 12 микросхемы U2.



Также воспользуйтесь схемами в теме Yongnuo YN-560

[bigcat]

Выпаял транзисторы Q3 и Q6, к.з. по цепи питания небыло, впаял термопредохранитель и подключил батарейки, вспышка включилась. Всё таки проблема в оказалась в транзисторах. Завтра поеду покупать аналоги. Спасибо за советы.

Сегодня, подумывал о том чтобы спаять к вспышке блок питания,и подключать его к вспышке через установленный разъём. Кто нибудь пытался что либо подобное делать с этими вспышками? И подойдёт ли нестабилизированный блок питания?

[Impulsite]

Полагаю, более рационален стандартный путь - добавление высоковольтного разъёма для непосредственной зарядки конденсатора. Это разгружает преобразователь вспышки. И позволяет применить как внешние транзисторные преобразователи, так и, например, блок питания от сети 220-230 Вольт, разумеется, с гальванической развязкой от сети.

А какой вариант предполагаете Вы?

[bigcat]

Дело в том что я предполагал обычный источник питания напряжением 6 вольт.
Кстати в инете нашёл аналог АРМ4018N, это 2SK4075, но его в магазинах радиодеталей в моём городе нет. Есть только под заказ. Нашёл заказ через интернет, но пока не ответили на мой запрос.

[Impulsite]

предполагал обычный источник питания напряжением 6 вольт.

Практика показывает, что вспышки, питаемые от 4 батарей размера АА нормально работают при напряжении батарей от 4 до 6,5 Вольт (а иногда и до 7,2-7,5 В, если импульсы следуют нечасто и транзисторы преобразователя успевают остывать). Так что стабильность питающего напряжения не так важна в вашем вопросе, как важен верхний предел напряжения и достаточная мощность блока питания. Измерьте ток, потребляемый от батарей и подбирайте БП, способный дать близкое значение.
Есть примеры, когда вспышки питают от компьютерных блоков питания, там имеется мощный выход 5 Вольт.
Дополнительно: viewforum.php?f=11

А на счёт транзисторов, думаю, можно попробовать рекомендации, данные ранее коллегой sa137.

[bigcat]

Сегодня получил транзисторы 2SK4075, впаял вместо АРМ4018N, всё работает замечательно. По параметрам они почти идентичны.
Если кого то интересуют параметры, то их можно посмотреть по этой ссылке http://www.dz863.com/datasheet-86863563 ... r-Mos-Fet/

Impulsite - вам коллега, большое спасибо за рекомендации.

[Вася]

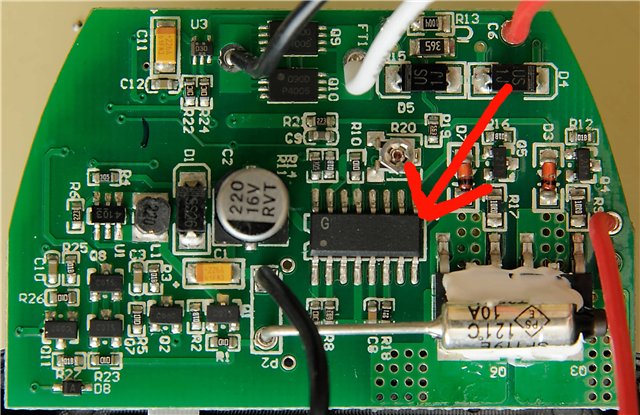

как найти микросхему G может аналоги есть с маркировкой попонятливей

[Impulsite]

Именно в этой схеме точно не известно, но очень вероятно, что это TL494 в корпусе SO-16 или другая микросхема, обеспечивающая широтно-импульсную модуляцию для работы преобразователя.

Следует убедиться, что выводы этой микросхемы подключены также как на рисунках схем ранее в этой теме и в:
viewtopic.php?f=10&t=475
viewtopic.php?f=10&t=495&start=25

viewtopic.php?p=5646#p5646



Если "обвязка" микросхемы совпадает, ну, например, питание подводится к 12 выводу, а земля к 7, выводы 9 и 10 идут к промежуточным транзисторам преобразователя, то это однозначно TL494 или её аналог. И искать нужно именно подобную микросхему.

[Вася]

Дякую будем искать

[splunx]

Ребят во время съемки просто перестала работать. Был пых, и нет пыха.. конденсатор в плате поджига проверили-рабочий. Куда еще дальше смотреть?!
Включается, загорается красный потом зеленый диод..на пилот и замыкание контактов не реагирует..
