Где есть схемы на Canon 155A, 177A, 188A, 199A, 200M, 271?

Схемы и устранение неисправностей
Ответить
  • Автор
  • Сообщение
Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Где есть схемы на Canon 155A, 177A, 188A, 199A, 200M, 271?

Непрочитанное сообщение A-Gugu » 6 сен 2014, 21:24

Может у кого есть схемы к сабжам?

На ибее купил лот из 24х штук за 4 бакса +12 баксов доставка. Большая часть рабочая, часть нет, хочу сделать из них большую кольцевую вспышку для портретов...

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение Impulsite » 6 сен 2014, 21:58

Именно к этим схем нет, но понятно, что все кеновские модели до номера 200 - это вспышки с типовым тиристорным автоматом экспозиции. Начиная с 200М, 200Е - появляется IGBT- транзистор. Откроете - посмотрим. :)

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение A-Gugu » 7 сен 2014, 07:11

Проблемы в принципе, одинаковые - вспышка не переходит в режим прерывистого подзаряда, т.е. когда конденсатор уже заряжен. Вот например 188А поднимает напряжение на конденсаторе до 355в, хотя конденсатор там 330в 600мкф, и держит так, генератор не останавливается. А скажем 155А, при заряде, свист срывается в хрип на пару секунд, и ток потребляемый в этот момент зашкаливает, хотя заряжает до точного напряжения и прерывание начинает нормально, но сам процесс очень долгий - до около 200в доходит за пару секунд, но до 330в (и загорания индикатора готовности), надо ждать до минуты!

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение Impulsite » 7 сен 2014, 08:44

В Библиотеке есть сервис-мануал (+схема) на Canon 220EX и парт-лист со схемой на Canon 200M. Правда, номиналы деталей не указаны. Не уверен, но бывает, что схемы очень похожи, во всяком случае многие узлы. Посмотрите, может схема 200M поможет разобраться с 155-й ? Я бы проверил ёмкости конденсаторов обратной связи C2 и C3.
Ещё очень подробно функционирование узлов вспышки описано в сервис-мануале на Сanon 380EX.
И если будете вскрывать Canon 200M, то прошу на схеме нанести номиналы, названия деталей. Я потом в PDF-ку данные перенесу.

Изображение Изображение

Как видно, в Canon 200M не предусмотрено принудительное выключение преобразователя. Просто по мере зарядки конденсатора C4 генерация уменьшается и, предполагаю, в паузе вспышка постоянно качает примерно 80-150 мА. Блокировать генерацию при достижении 330В можно принудительным запиранием Q1 с помощью дополнительного ключа между базой и эмиттером Q1. Примеры.

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение A-Gugu » 7 сен 2014, 11:01

Я сравнил потребление "рабочего" 188А и "нерабочего". После зарядки конденсатора, тот который выдаёт номинальное напряжение, потребляет порядка 40-50ма, тот который даёт превышение - 190ма.

Сравнил предварительно схемы 155, 188, 199 и 200. Идеологически, 200 ближе к 155, в 188 уже стоит микросхема. У 155 есть подстроечный резистор в цепи преобразователя, возможно он регулирует напряжение. Буду срисовывать схему, как время будет. 199 схемно весьма похож на 283 вивитар.

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение A-Gugu » 7 сен 2014, 23:40

Срисовал кусочек схемы 155го, та часть, где обратная связь. В интернете рекомендуют поставить вместо фотодиода резистор переменный 10к, и регулировать мощность им. Но я хочу убрать старую схему, и регулировку мощности сделать по своему разумению. Насколько я понял, сигнал отсечки идёт с коллектора транзистора, и если его отключить, а на эту ногу подавать логический сигнал, то можно добится управления?

И почему сюда картинку аттачить нельзя?

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение Impulsite » 8 сен 2014, 10:04

Если по схеме 200М, то да, открывается Q4 и это приводит к запиранию левого тиристора D5-A и к прерыванию импульса в лампе. Но какой уровень на затворе D5 или C14, логический или нет, можно сказать, только измерив напряжение на C16 или D6.
PS: картинки выкладывайте на внешнем сервере, а здесь ссылку.

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение A-Gugu » 13 сен 2014, 07:52

попробовал перевести на сетевое питание, т.е. подаю с БП и 6 в, и 310в - на конденсатор. 155А в таком режиме работают плохо, лампа не гаснет, и пробивает транзистор в преобразователе, 188а работает в таком режиме без проблем, время полной перезарядки получается порядка 1.3 сек, при питаний от трансформатора ТА13.

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение Impulsite » 13 сен 2014, 14:06

A-Gugu писал(а):пробивает транзистор в преобразователе,
Преобразователь, видимо, рассчитан на относительно небольшой ток, ограниченный внутренним сопротивлением батарей. Для вспышек того времени 5-9 секунд готовности было вполне нормой. Может ограничить выходной ток БП?
лампа не гаснет
Вероятно, прерыватель заряда будет нелишним. Или урезать балластным резистором зарядный ток от источника 310 В - время заряда вырастет, конечно, но, может, для ваших съемочных задач 3-5 секунд готовности будет достаточно достаточно? Или требуется быстрее?

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение A-Gugu » 14 сен 2014, 16:43

Не, преобразовательный транзистор (там какой-то задохлик в корпусе а-ля ГТ404) пробивает тогда, когда лампа начинает постоянно гореть. Балластный резистор стоит, 270 омовый снижает время перезаряда с 0.8сек до 4.5сек. При 120ом - время перезаряда 1.5сек, что уже терпимо, но на 155а лампа всё-равно остается зажженной.

Прерыватели из сабжевой темы собрал все 3. Первый - айбнуло реле так, что аж корпус развалился. Остальные два работают, т.е. ничего не взорвалось, но и разницы особой не заметил :)

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение Impulsite » 15 сен 2014, 16:00

Забавно, нашлась статейка, как переделать Canon 155A в ручное управление мощностью: How to modify Canon 155a flash to make it fully manual. :)

Изображение Изображение Изображение Изображение Изображение

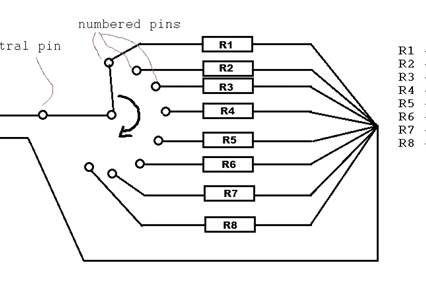

R1 - полная мощность - резистор 10 кОм или больше. Можно вообще оставить цепь разомкнутой.
R2 - 1/2 мощности - 5 кОм
R3 - 1/4 мощности - 2 кОм
R4 - 1/8 мощности - 1 кОм
R5 - 1/16 мощности - 450 Ом
R6 - 1/32 мощности - 250 Ом
R7 - 1/64 мощности - 150 Ом
R8 - 1/128 мощности - 50 Ом (можно даже замкнуть накоротко - так это близко к минимальной мощности)

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение Impulsite » 15 сен 2014, 16:38

И что бы это значило: Original Canon 155A Main Circuit Board ? :)

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение A-Gugu » 16 сен 2014, 10:07

Да, схемку смотрел давно, пробовал, работает.

А второй линк - это не 155, это от 177 платка.

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение Impulsite » 16 сен 2014, 15:52

О, значит, добавим.

Изображение Изображение Изображение

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где можно взять схемы на кэноны 155, 177, 188, 199, 200,

Непрочитанное сообщение A-Gugu » 16 сен 2014, 16:03

Пересобрал вот эту схему, работает нормально:


Весьма прикольно, смотреть на тепловизоре, как при заряде конденсатора нагревается и охлаждается резистор R2 :)

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где есть схемы на Canon 155A, 177A, 188A, 199A, 200M, 27

Непрочитанное сообщение A-Gugu » 16 сен 2014, 18:24

то есть, работает нормально с 155а, и зарядка быстрая, и предотвращает постоянное горение.

Провёл еще эксперименты с 155а. Заменил лампу на ИФК-120, и стал наращивать зарядной конденсатор. На ёмкости в 1300мкф развалился основной тиристор :)

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где есть схемы на Canon 155A, 177A, 188A, 199A, 200M, 27

Непрочитанное сообщение A-Gugu » 11 окт 2014, 21:47

У 155А есть еще один интересный момент - все "мозги" питаются от высокого напряжения, так что подав 330вольт, получается полностью функциональная вспышка, работает и регулировка мощности, и синхронизация. С 188 такое не получилось, с остальными - не пробовал. Собрал весьма интересный девайс на основе 155а, вскоре будут фотки+схема :)

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где есть схемы на Canon 155A, 177A, 188A, 199A, 200M, 27

Непрочитанное сообщение A-Gugu » 13 окт 2014, 13:36

155A бывают оказывается двух разных типов. Внешне разницы никакой, единственное, наклейка в батарейном отсеке вместо чёрной - желтая. Но есть разница в схемотехнике и параметрах:

"Чёрные" - конденсатор 450 мкф, нету схемы отключения преобразователя при заряде.
"Жёлтые" - конденсатор 510 мкф, есть схема отключения преобразователя при заряде, транзистор преобразователя другой, на режим выходит быстрей.

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Где есть схемы на Canon 155A, 177A, 188A, 199A, 200M, 27

Непрочитанное сообщение Impulsite » 13 окт 2014, 14:49

В блоге одного китайского парня я нашел множество схем вспышек Yinyan, Woctron, Holgon и других. Жаль, трудности с переводом не дают возможность глубже изучить содержимое блога. Вдруг там есть и схемы кеноновских вспышек или их копий?

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Где есть схемы на Canon 155A, 177A, 188A, 199A, 200M, 27

Непрочитанное сообщение A-Gugu » 13 окт 2014, 15:52

Прочитал, действительно интересно. На некоторые модели выложенны сервис мануалы, на некоторые - просто инструкция. Но бренды видимо чисто внутрикитайские.
