Cobra 770APZ-C

Непрочитанное сообщение Winni_Puh_2008 » 3 апр 2016, 11:00

Досталась по случаю вот такая фотовспышка. На плате преобразователя не хватает некоторых элементов, а также из основной платы торчат 2 обрезанных провода: красный и чёрный. Ни схемы ни каких-либо картинок, которые бы помогли с ремонтом я не нашёл. Может кто подскажет как её оживить. Заранее благодарен.

1. Этот проём должен быть закрыт красным стеклом? А что за ним?
2. Тут вроде всё целое.
3. Слева вверху, возле микросхемы видны следы двух удалённых конденсаторов: обычного и электролитического. А каковы номиналы?
4. Здесь то же плюс QC10 и QC11 - это, наверное, транзисторы преобразователя, а какие?. И что за лампа - NC1?

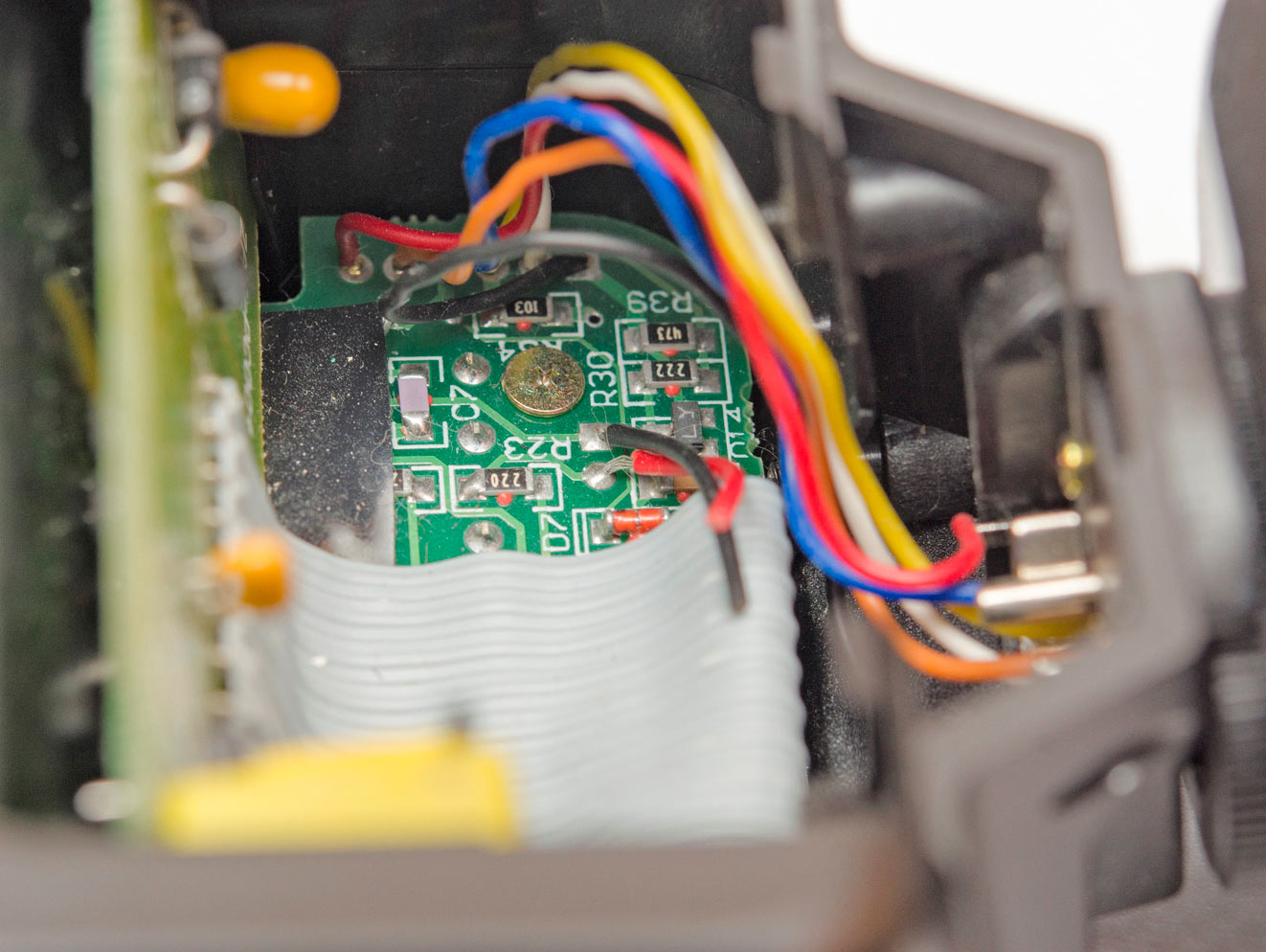

5. Здесь в центре два обрезанных провода: красный и чёрный. От какого элемента они могут быть?

Изображение Изображение Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Cobra 770APZ-C

Непрочитанное сообщение Impulsite » 4 апр 2016, 16:26

Winni_Puh_2008, удалось вам Unomat B24AUTO вернуть к жизни?
По вспышке Cobra 770 APZ-C наверное можно поискать фотографии внутренностей или даже схем аналогичных вспышек, - они отличаются характерной полосатой таблицей-калькулятором на задней стороне. Встречал такие названия "полосатиков":
Bower SFD35C
Emoblitz D35AF
Jessops 320AFN
Jessops 400 AFM
Marumi D35AF
Phoenix DPZBIS-112iTTL
Phoenix ZBIS-106C N AF TTL
Starblitz 360 DFC Power Zoom
Unomat C36 AF, Unomat M36AF Min, Unomat N36AF Nik
Vanguard Power Zoom Af 36 AFZ-N
Vivitar 736AFC
Yashica CS250AF

И сделайте побольше фотографий плат и связей между платами. Особо - распайку-расцветку проводов в ноге вспышки. Это помогает при случайных обрывах проводов и для восстановления схемы. Например, по 4 снимку надо бы увидеть, что находится под широким шлейфом, какие детали находятся позади и вокруг трансформатора. Или какие детали скрыты проводами на третьем снимке.

На месте QC10, QC11 были два NPN-транзистора, отличающиеся низким напряжением насыщения и током коллектора до 5-10 А. Короткий список таких транзисторов: http://impulsite.ru/viewtopic.php?p=4152#p4152

Красный и чёрный провода - очень вероятно, что это подключение светодиода-прожектора подсветки автофокуса. Но с уверенностью можно сказать только после изучения связи этих проводов с деталями на плате.

NC1 - неоновая лампа, индикатор готовности.
