Nikon Medical-Nikkor 200mm f/5.6 Auto вспышка макрообъектива

Непрочитанное сообщение Impulsite » 17 мар 2017, 13:25

Сохраню здесь схему вспышки объектива Medical-Nikkor 200mm f/5.6 Auto, нарисованная Rushad и которая интересна способом коммутации второго конденсатора через тиристор.
Rushad писал(а):Был не рабочий, пришлось заменить ёмкости... Вроде заработала, но не работает переключатель Full - 1/4, т.е. всегда лупит на полную.
Перерыл весь интернет, схему не нашел, да оно и понятно - годы выпуска 1979...
Пришлось разобрать и нарисовать, вот что получилось:

Изображение Изображение Изображение

В схемотехнике вспышек не силен и поэтому возникла куча вопросов:
  • Первый и самый главный: как работает такое управление энергией вспышки? И зачем было так городить, если там стоит переключатель на 10А, понимаю что зачем то сделали, но зачем не понимаю, хотел просто выкинуть тиристор и просто переключать ёмкости, но решил что лучше спросить сначала.
  • Второй вопрос: от блока идет 3 проводный кабель в объектив: 1- земля, 2- питание ламп накаливания примерно 3 вольта для подсветки фокусировки, 3 - питание на лампу вспышки (кольцевая, какая именно не знаю, разбирать объектив не хочется), синхро от фотика идет тоже в объектив, получается поджигающий трансформатор стоит в объективе? Или можно поджечь без трансформатора? На заряженных конденсаторах - примерно 400-430 вольт.
  • Третий вопрос: что за странное подключение варистора, если это варистор конечно (ZNR 3k331) Даташитов на элементы нет вообще - старые слишком...
  • Четвертый вопрос: зачем диод D1?
Тиристор выпаял и проверил, вроде работает... во всяком случае на 12 вольтах открывается и не закрывается (вроде так и должно быть) не думаю что в 79 году были управляемые тиристоры...

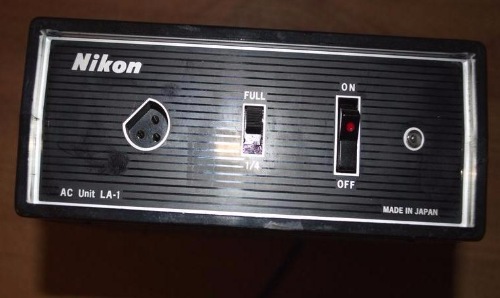

Питание и конденсаторы размещены в отдельном корпусе.
Таких объективов было несколько вариаций http://www.destoutz.ch/lenses_close-up_200mm.html Подробнее:
http://www.mir.com.my/rb/photography/co ... edical.htm
https://www.mir.com.my/rb/photography/h ... nikkor.htm
https://www.mir.com.my/rb/photography/c ... dical1.htm
http://www.matthewlin.com/mynikon/Medic ... Nikkor.htm
Инструкция к Medical-Nikkor http://www.butkus.org/chinon/nikon/medi ... nikkor.htm

Изображение Изображение Изображение

Не в сети
Аватара пользователя
коллега
Сообщения: 150
На форуме с 26 сен 2012, 19:50

Re: Вспышка в макрообъективе Medical-Nikkor 200mm f/5.6 Auto

Непрочитанное сообщение simple » 19 мар 2017, 16:17

3) Варистор как искрогаситель.
4) Д1 поддерживает на C3 напряжение равное напряжению C2. И одновременно защищает тиристор D2 от высокого обратного напряжения.
