Meike MK300

Непрочитанное сообщение shatrovmaxim » 16 ноя 2018, 15:55

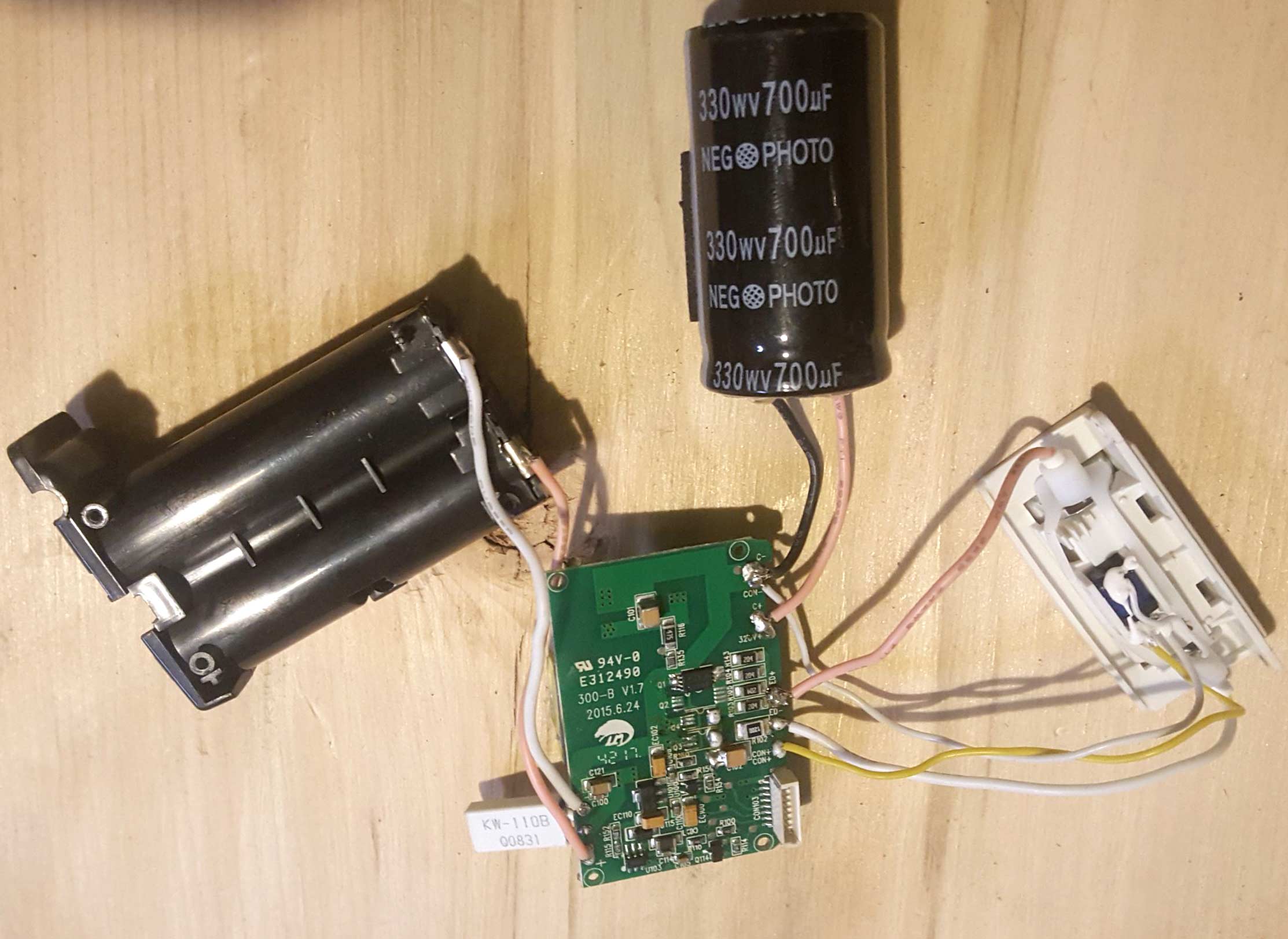

Собственно проблема как у многих китайских вспышек - 2шт RJP4010AGE и 700мкФ конденсатор.
Пока идут транзисторы с Китая могу сделать замеры или доп. фото если нужно.

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

В сети
эксперт
Сообщения: 9630
На форуме с 25 сен 2012, 21:00

Re: Meike MK300

Непрочитанное сообщение Impulsite » 16 ноя 2018, 21:26

Здравствуйте, shatrovmaxim!
Спасибо за фото. В целом все получилось очень удачно. Прошу лишь переснять обратную сторону платы преобразователя: не удаётся прочитать маркировку U100, U103 и Q114 и из-за блика не разглядеть дорожки.

Не в сети
новичок
Сообщения: 9
На форуме с 22 фев 2018, 19:30

Re: Meike MK300

Непрочитанное сообщение shatrovmaxim » 18 ноя 2018, 15:56

U100 - E4
U103 - 31=KOD
Q114 - A1sHB

В сети
эксперт
Сообщения: 9630
На форуме с 25 сен 2012, 21:00

Re: Meike MK300

Непрочитанное сообщение Impulsite » 19 ноя 2018, 16:07

shatrovmaxim, меня интересует, вы ограничитесь только заменой IGBT на предусмотренные номиналы или были какие-то идеи применения иных, более надёжных транзисторов?

Не в сети
новичок
Сообщения: 9
На форуме с 22 фев 2018, 19:30

Re: Meike MK300

Непрочитанное сообщение shatrovmaxim » 19 ноя 2018, 19:26

Для проверки драйвера поставил GT8G133, и заказал в китае RJP4002ASA, как придут установлю их.
Хотел поставить чего-то по мощнее но порывшись в справочниках ничего кардинально мощного, в данных типоразмерах не нашел. Возможно поставлю 4шт бутербродом...

В сети
эксперт
Сообщения: 9630
На форуме с 25 сен 2012, 21:00

Re: Meike MK300

Непрочитанное сообщение Impulsite » 19 ноя 2018, 20:02

shatrovmaxim писал(а):порывшись в справочниках ничего кардинально мощного, в данных типоразмерах не нашел.
А не встречали IGBT-транзисторов в корпусах TO-220, DPAK, IPAK ( TO-251, TO-252) с логическим управлением (VGES< 6 В) при импульсном токе 150...280 А? Что-то подобное GT8G103, CT25ASJ-8 сбОльшим током?
Более массивные корпуса должны легче справляться с отводом тепла от кристалла транзистора.

Или надо ставить радиаторы к корпусам VSON-8, SOP-8, TSOJ-8, хотя бы в виде простой пластины, чтобы не менять транзисторы каждые полгода.

Не в сети
новичок
Сообщения: 9
На форуме с 22 фев 2018, 19:30

Re: Meike MK300

Непрочитанное сообщение shatrovmaxim » 20 ноя 2018, 10:33

У вас на сайте очень подробный список возможных замен, я не нашел что туда можно добавить.
дпак или 220 корпус туда поставить проблематично.
Приклею на термоклей медную пластину и так и оставлю...

В сети
эксперт
Сообщения: 9630
На форуме с 25 сен 2012, 21:00

Re: Meike MK300

Непрочитанное сообщение Impulsite » 20 ноя 2018, 11:58

shatrovmaxim писал(а):У вас на сайте очень подробный список возможных замен, я не нашел что туда можно добавить.
Вот я как раз и надеялся, что вы могли найти что-нибудь новое. Время на месте не стоит.
А вот насчет размещения двух корпусов DPAK:
CT20ASJ-8, mp3, dpak, 6v, 130a
GT5G103, dpak, 6v, 130a
CT25ASJ-8, mp3, dpak, 6v, 150a
GT8G103, dpak, 6v, 150a
GT8G121, dpak, 6v, 150a
SGR20N40L, dpak, 6v, 150a


варианты возможны. Надо только подумать как изолировать затворы и развязывающие резисторы затворов (по 10 ом на каждом затворе).
Вариант а) - приподнять вывод затвора над платой, чтобы висел в воздухе, и к нему проводом подключить резистор. Во втором случае, b), когда транзисторы приклеены на чистом месте платы, ещё больше свободы в компоновке.

Полагаю, такая замена даст большую надёжность, нежели применение IGBT в корпусах VSON-8 или TSSOP-8.

Не в сети
новичок
Сообщения: 9
На форуме с 22 фев 2018, 19:30

Re: Meike MK300

Непрочитанное сообщение shatrovmaxim » 20 ноя 2018, 13:13

Понимаете в чем дело: я стараюсь исходить из принципа разумной достаточности.
Фотография для меня - дорогостоящее хобби, а электроника, это тоже хобби но которое приносит деньги (есть несколько разработанных и продающихся устройств), и исходя из этого я часто покупаю неработающее оборудование (вспышки, объективы) для последующего ремонта.
Эта вспышка было куплена за ~10$ как нерабочая и после ремонта и модернизации будет продана, т.к. в наличии несколько YN500, пара 460 и несколько meike 910.
При большом желании я бы мог туда установить даже ТО247, но человек покупающий такую вспышку должен понимать что она не расчитана на долгую работу с максимальной мощностью, по моему это, скорее, устройство небольшой подсветки чем полноценная вспышка...

Не в сети
коллега
Сообщения: 130
На форуме с 19 авг 2014, 13:40

Re: Meike MK300

Непрочитанное сообщение ШлиМимо » 20 ноя 2018, 16:57

shatrovmaxim писал(а):При большом желании я бы мог туда установить даже ТО247,
Да и ТО247 ... :shock:

Не в сети
новичок
Сообщения: 9
На форуме с 22 фев 2018, 19:30

Re: Meike MK300

Непрочитанное сообщение shatrovmaxim » 27 дек 2018, 16:32

Транзисторы пришли и встали без проблем (единственный момент 4002 при установке нужно развернуть на 180 градусов т.к. затвор у него на 8 ноге), так же, после промывки, был установлен небольшой радиатор из латуни 1мм, на термоклей, что должно еще повысить надежность устройства.

Изображение Изображение
