Andoer AD-560 II

Непрочитанное сообщение Михаил68 » 12 дек 2018, 15:18

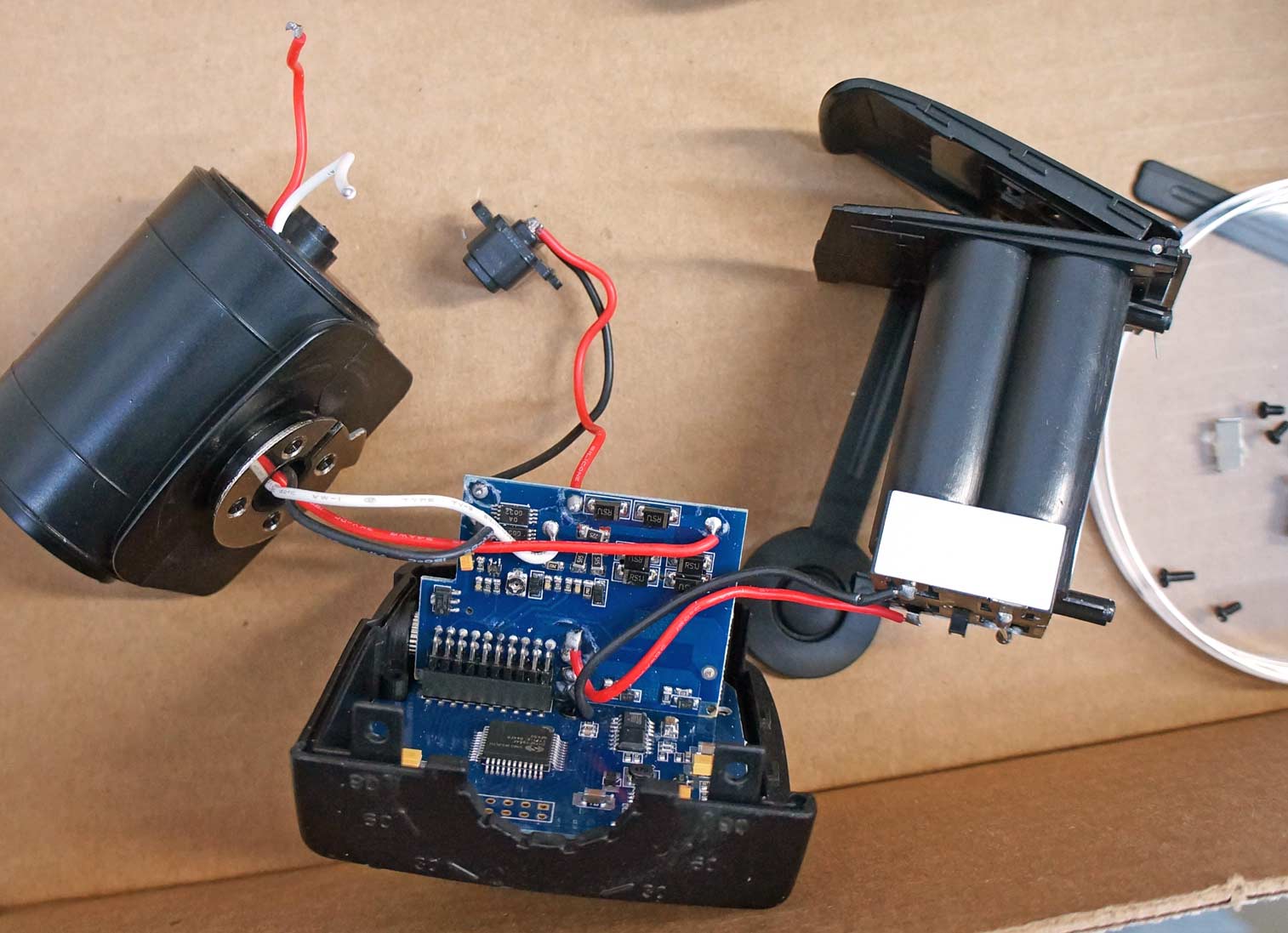

Andoer AD-560 II - это копия Wansen WS-560. Отличается плата головки и плата синхронизатора. Лампа 48 х 3.6 мм.

Все полноразмеры и номиналы деталей в архиве https://yadi.sk/d/TPET8IBtFTMtbQ

Интересует диод на плате головки, в отличие от Wansen WS-560 там сейчас перемычка. Нужно ли поставить диод и какой?



Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Andoer AD-560II

Непрочитанное сообщение Impulsite » 12 дек 2018, 17:13

А что там на другой стороне печатной платы головки?

Иногда на качественных снимках удается разглядеть дефекты, которые пользователь не заметил при осмотре.
Перешлите оригиналы/полноразмеры снимков, пожалуйста, на Yandex.Disk или в облако Гугла, и сообщите ссылку.
Да и здесь форумный загрузчик принимает картинки до 3264 х 2300 пиксел.

Относительно подстановки диода: обратите внимание, что D301 на ПП головки Wansen WS-560 стоит параллельно дросселю L301, катодом к MC+. Этот диод предназначен для блокирования (шунтирования) противо-ЭДС катушки, которая при отсутствии диода, суммируясь с напряжением основного конденсатора, может убить IGBT-транзистор.
Здесь, в Andoer AD-560 II нет ни одного дросселя, ни в головке, ни на основном конденсаторе. Зачем тогда ставить диод? Кстати, отсутствие дросселей может указывать на то, что лампа должна быть длинная, более 40 мм, и тонкая - до 3,3 мм диаметром.

И без фото обратной стороны платы я не могу объяснить необычное направление диода на плате Andoer AD-560 II.

Не в сети
коллега
Сообщения: 43
Стаж 7 лет 6 месяцев

Re: Andoer AD-560 II

Непрочитанное сообщение Михаил68 » 13 дек 2018, 15:02

Вспышка заработала, обрыв черного провода с конденсатора на головку.

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Andoer AD-560 II

Непрочитанное сообщение Impulsite » 13 дек 2018, 15:32

Спасибо за фото, уже намного лучше!
А я как раз хотел спросить, что случилось с вспышкой. :)
Видимо, слишком жёсткие провода, если переламываются от нескольких подъёмов головки.

Не в сети
коллега
Сообщения: 43
Стаж 7 лет 6 месяцев

Re: Andoer AD-560 II

Непрочитанное сообщение Михаил68 » 17 дек 2018, 15:55

Поставил муляж батареек, запитал от компьютерного БП , на средней мощности вспыхивает практически сразу. Только непонятно , что такое звук. Думал, вспыхивает по хлопку, - нет. Начинает вспыхивать при нажатии кнопки "Моде", как от " Пилот". Выключил, включил всё нормально.

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Andoer AD-560 II

Непрочитанное сообщение Impulsite » 17 дек 2018, 16:48

Михаил68 писал(а):непонятно , что такое звук. Думал, вспыхивает по хлопку, - нет.
Значок с двумя нотами - включение, выключение звуковой сигнализации готовности или срабатывания. Можно звук выключить, если писк мешает.
Иногда некоторые функции включаются различной длительностью нажатия кнопок или от их сочетания. Это оговаривается в руководстве пользователя. Оно у вас есть к этой вспышке? Если не сложно выложите, пожалуйста.
К примеру цитата из YN560:
The sound switch: A short press will enable or disable the sound indicator; hold the button to turn on or turn off the power saving mode.
--
Кнопка "Звук": короткое нажатие включает или выключает звуковую сигнализацию (пищалку); длительное нажатие включает или выключает режим энергосбережения.

Не в сети
коллега
Сообщения: 43
Стаж 7 лет 6 месяцев

Re: Andoer AD-560 II

Непрочитанное сообщение Михаил68 » 18 дек 2018, 22:46

Инструкции нет, но встретилась копия этой вспышки INSEESI IN560IV :D

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Andoer AD-560 II

Непрочитанное сообщение Impulsite » 19 дек 2018, 10:32

Будет интересно от вас узнать, сильно ли по функциональности Andoer AD-560 II отличается от Yongnuo YN560; инструкцию к Yongnuo YN560 можно скачать здесь: https://impulsite.ru/man/
