Vivitar 2600 Auto

Непрочитанное сообщение Impulsite » 30 мар 2013, 11:08

Благодаря усилиям коллеги sa137 почти полностью восстановлена схема Vivitar 2600 : "Vivitar 2600. Длительность импульса".
Вспышка отличается способом прерывания импульса в лампе: при достижении заданной экспозиции (измеряемой фотоприёмником) открывается газовый разрядник QT1 и шунтирует импульсную лампу FT1 - напряжение на электродах лампы падает и лампа погасает. Таким образом энергия основного конденсатора С7, оказавшаяся "лишней", рассеивается в газовом разряднике.

Двухпрограммный тиристорный автомат.
Ведущее число - 20 м/ISO 100.
Угол излучения, примерно - 46° (гориз.) х 35° (верт.).
Напряжение синхроконтактов - больше 150 В.
Время готовности - 0,5...5 секунд (4 АА щелочных батареи)

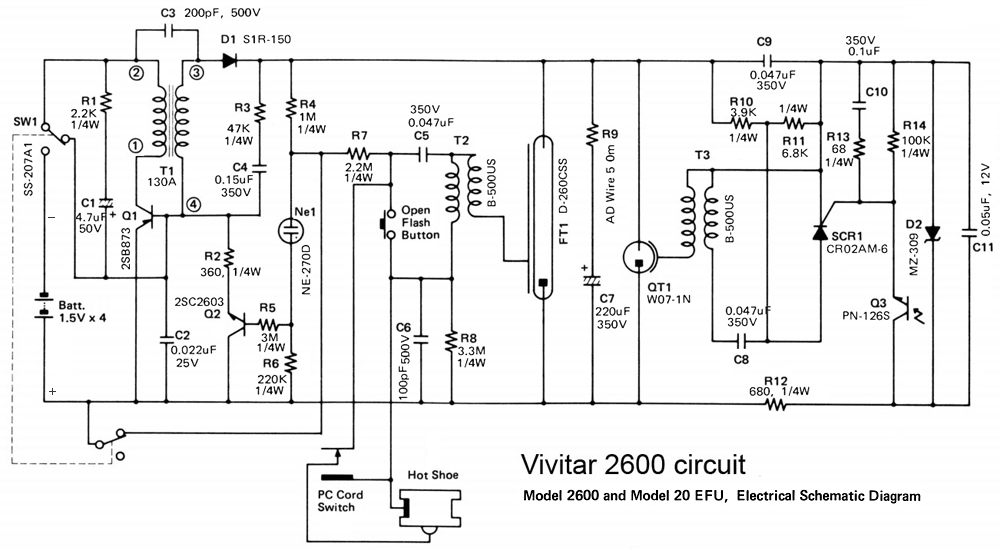

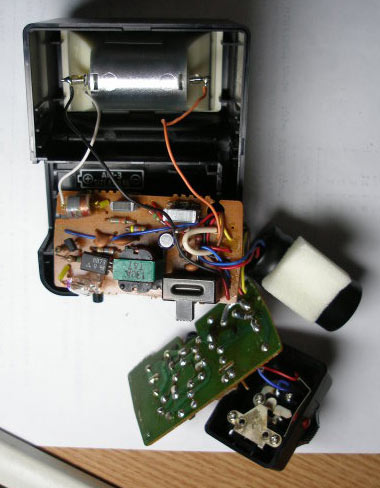

Cхема выглядит так:
Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

Vivitar 1800, 2600, 2800, 10, 20, 28 и 30 сервис-мануал (имеются схемы)
Vivitar 2600. Длительность импульса
Lampa blyskowa Vivitar 2600 schemat
