Metz Mecablitz 44 AF-1

Непрочитанное сообщение golovasteek » 27 авг 2013, 13:56

Metz Mecablitz 44 AF-1, направляющая лампы керамическая?
Добрый день.
Вспышка Metz Mecablitz 44 AF-1, после падения перестала двигать лампой вместе с зумом.
Разборка показала что виной сломавшаяся керамическая направляющая.

Где можно найти замену?

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Керамическая(?) направляющая лампы Metz mecablitz 44-af

Непрочитанное сообщение Impulsite » 27 авг 2013, 20:37

Здравствуйте, golovasteek!
У меня к Вам просьба, отфотографируйте или опишите последовательность разборки и откройте новую тему по "Metz Mecablitz 44-AF". И, разумеется, нужны фото открытых частей: головки, лампы, платы, провода - ну, в общем, всё, что в объектив влезет.

Пока, предварительно, можно сказать, что во многих вспышках направляющие рефлектора делаются из металла. См., например, вспышки Sigma или Nikon SB-600. И что поиски могут сильно затянуться. Часто проще самостоятельно изготовить направляющую, например, из иглы, спицы или гвоздя подходящего размера.

И, пожалуйста, уточните название вспышки, а то 44-х метцев несколько: Metz 44 AF-1, Metz 44 AF-3M, Metz 44 AF-4N, Metz 44 AF-4C.


Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Керамическая (?) направляющая лампы Metz Mecablitz 44 AF

Непрочитанное сообщение Impulsite » 30 сен 2015, 04:02

Здравствуйте, zuly!

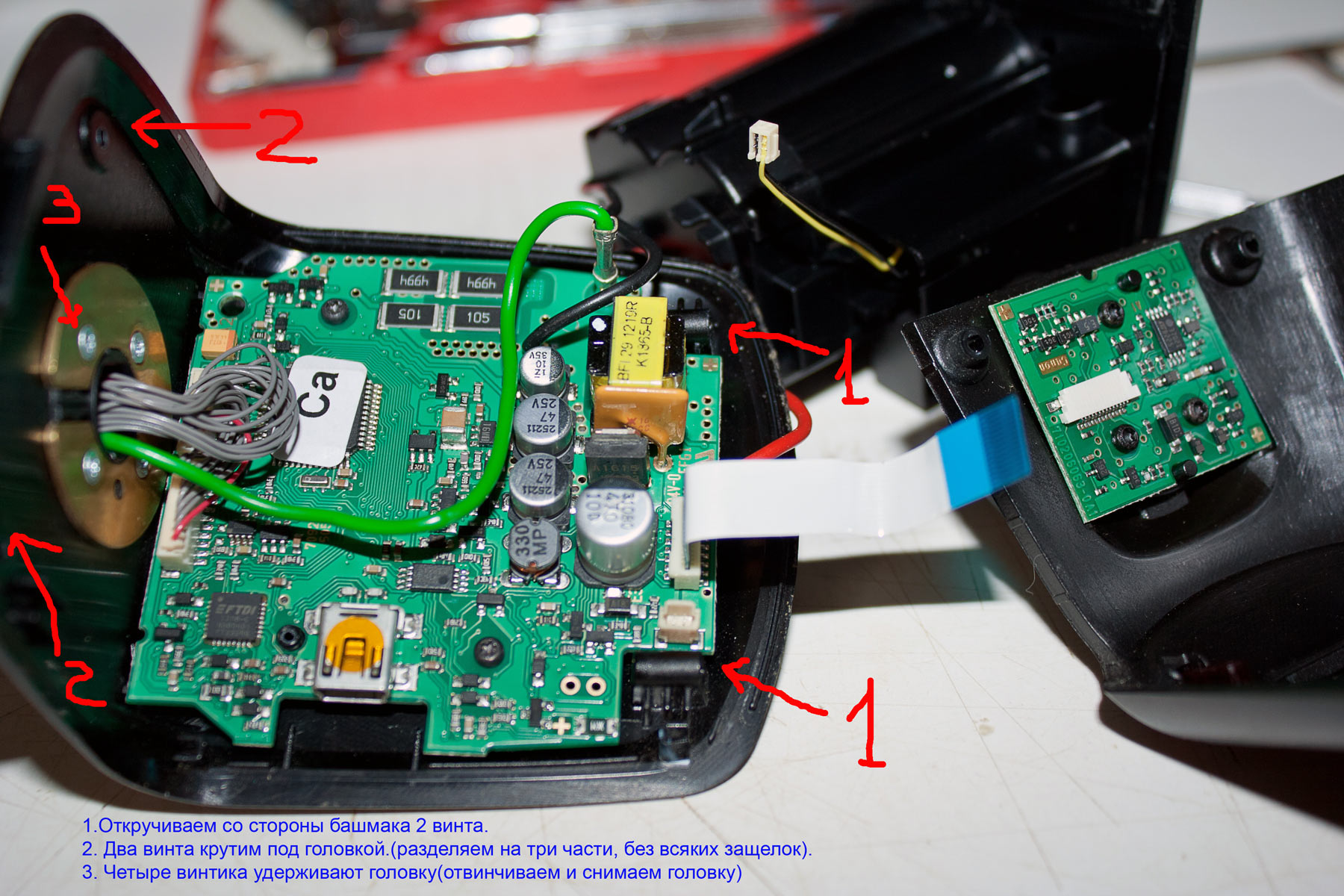

Если вспышка ещё разобрана, то я бы попросил Вас сделать дополнительно несколько снимков.

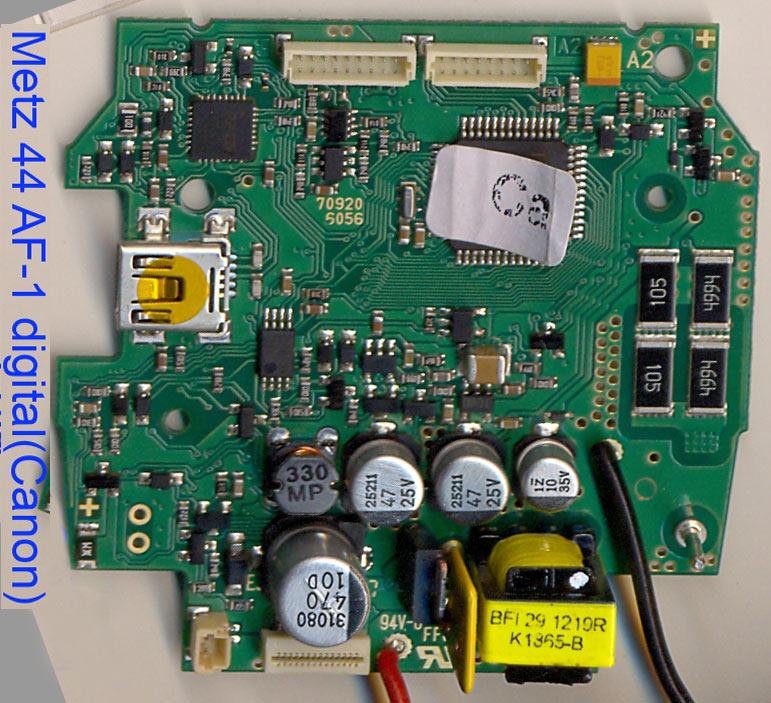

Добавлено модератором: схема платы в головке очень похожа на схему Metz Mecablitz 52 AF-1: viewtopic.php?p=17727#p17727.

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

metz 44 af-1 не заряжается конденсатор.

Непрочитанное сообщение clon » 25 сен 2017, 13:53

Перестал заряжаться конденсатор.
Лампу заменил (родная была в трещинах), но заряда конденсатора все равно нет - не работает генератор на нижней плате.
Вопрос, при неисправной лампе конденсатор должен заряжаться?
Генератор заряда конденсатора должен включаться при отключенном верхнем блоке?

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1, направляющая лампы керамическая?

Непрочитанное сообщение Impulsite » 25 сен 2017, 15:56

Здравствуйте, clon!
Скажите, вспышка включается от кнопки или вообще не реагирует?

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1, направляющая лампы керамическая?

Непрочитанное сообщение clon » 25 сен 2017, 17:56

Здравствуйте.
Включается, режимы переключаются, кнопки подсвечиваются. При переключении режимов зум работает.
Только не подсвечивается кнопка заряда конденсатора, но его(заряда) и нет.

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1, направляющая лампы керамическая?

Непрочитанное сообщение Impulsite » 25 сен 2017, 18:12

Тогда, наверное, будем открывать нижнюю часть? Фотографируйте по ходу дела каждый шаг. Потом по вашим снимкам составим инструкцию по разборке.
И я смогу по фото показать вам, какие детали проверить.

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение clon » 25 сен 2017, 18:20

Я её уже разобрал.
Сделать фото нижней платы?
Транзистор в генераторе высокого я уже прозвонил, звонится нормально.
Питание 6 вольт приходит.

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение Impulsite » 26 сен 2017, 10:39

Да, сделайте с максимальным качеством, без глубоких теней и с обеих сторон, чтобы можно было совместить лицевой и обратный вид для отслеживания цепей.
 Показать скрытый текстПоказать
Это максимальное качество? Я все же надеялся, что будет по крайней мере результат, как этих примерах:
viewtopic.php?p=24780#p24780
viewtopic.php?p=18361#p18361
viewtopic.php?p=21032#p21032
viewtopic.php?p=16634#p16634

В руках фотографа даже телефон и окно отлично работают: viewtopic.php?p=16466#p16466 :) И источники хорошего качества - это низкое ISO + бестеневое освещение + штатив + выбор диафрагмы, на которой объектив показывает наилучшую разрешающую способность (обычно это одно из средних чисел диафрагм).
На форум можно грузить картинки размером до 3264х2300 пиксел. Если у вас больше, то тогда на Yandex.Disk или другой подобный сервис.

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение clon » 26 сен 2017, 11:21

Вот так нормально?

Изображение Изображение

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение Impulsite » 26 сен 2017, 12:07

О, вот так очень хорошо! Спасибо! Только пришлите мне полноразмеры этих снимков на почту.

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение clon » 27 сен 2017, 11:48

Отправил.
Нужна помощь в ремонте.

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение Impulsite » 28 сен 2017, 19:10

Да, я получил и уже сюда выложил. Вечером попробую свои соображения отписать.

Вы писали, что преобразователь не работает. Давайте проверим на обесточенной вспышке, исправны ли ключевой транзистор "A1615" и транзистор Q2 с маркировкой "494", который стоит перед базой ключевого транзистора Q1 "A1615" по методике, описанной здесь: viewtopic.php?p=16080#p16080
Учтите, что Q1 "A1615" (2SA1615) - PNP, а Q2 "494" (FMMT494) NPN типа.

На фото справа от "494" есть золочёный кружок контрольной точки TP4, соединяющийся с базой транзистора "494". Если сможете, с максимальной осторожностью соберите вспышку в открытом виде и посмотрите вольтметром, есть ли на контрольной точке напряжение примерно 2,5...5 В относительно минуса батареи сразу после включения вспышки.
Или можно вывести два провода от коллектора и эмиттера транзистора "494" к внешней кнопке без фиксации. И после включения вспышки нажимать на эту кнопку и слушать, включается ли преобразователь. Но не слишком долго, чтобы напряжение на основном конденсаторе не поднялось выше 330 вольт.

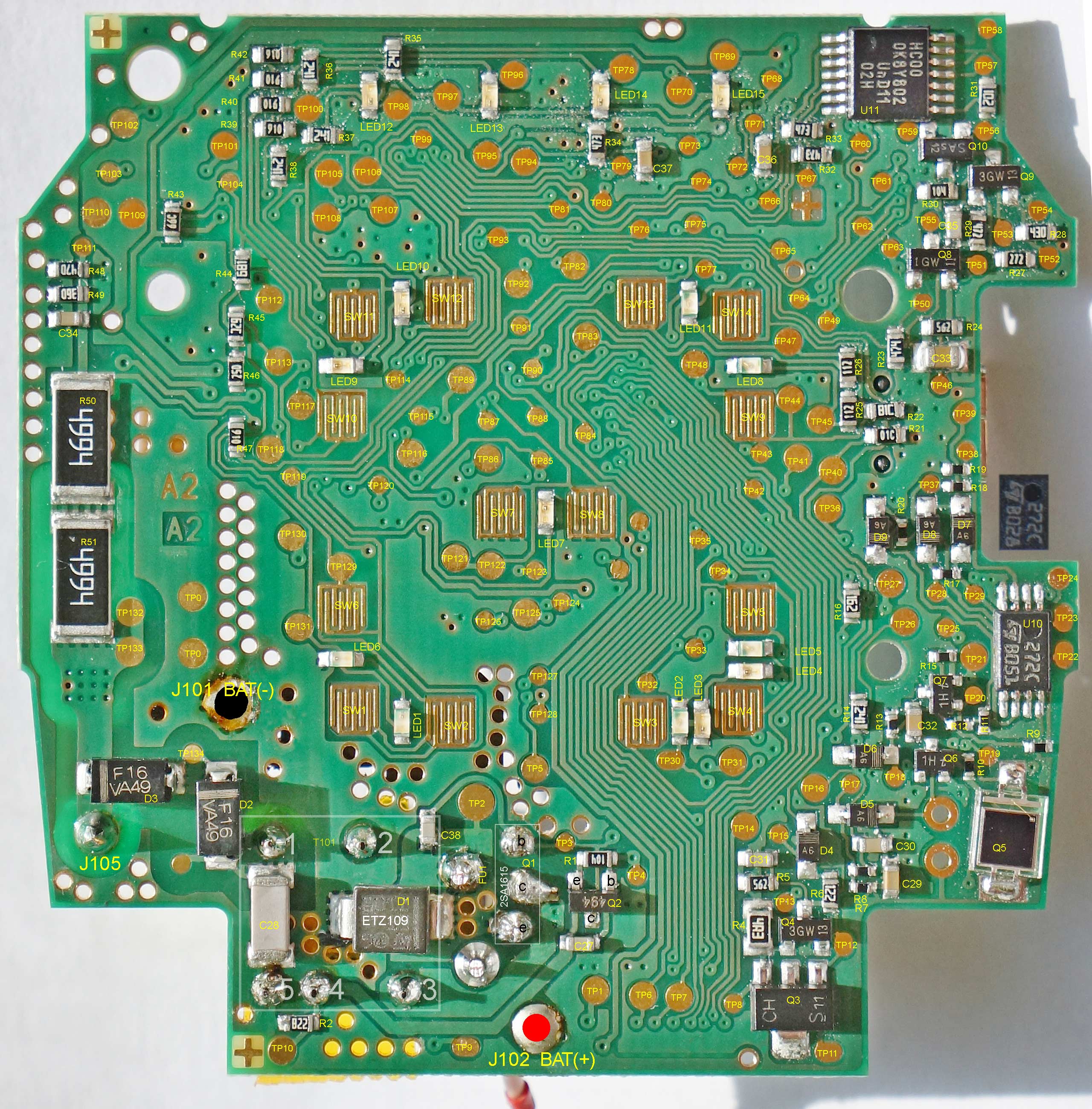

И пожалуйста, уточните, какая маркировка на диоде D1 на картинке: https://impulsite.ru/ctlg/metz/44af1/main-pcb-sideb.jpg

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение clon » 28 сен 2017, 21:34

Да, 494 транзистор пробит, нет одного перехода.
Каким его можно заменить транзистором?
Я смотрю он высоковольтный 140V, 1A.
Не в корпусе SOT23 аналог можно было бы подобрать, но smd найти сложнее.
На диоде написано ET Z109 - звонится нормально, да и напряжение на конденсаторе появилось и слышен писк работы генератора.

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение Impulsite » 28 сен 2017, 22:25

Места там достаточно. Можно вплоть до корпуса TO-92 на удлиняющих проводах. Лишь бы усиление hFE было не меньше, чем у FMMT494.
Попробуйте в таблицах Digikey.com или Mouser.com подыскать аналоги. Мне тоже интересно, что найдется в размере SOT-23 под напряжение 120-140 В и больше, вплоть до 400 В.

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение clon » 30 сен 2017, 12:14

Коэффициент усиления там не важен, он работает, как ключ.

Сколько должна потреблять вспышка?
Подключал от внешнего БП, который выдает 2 ампера и БП уходит в защиту, а от аккумуляторов работает.

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение Impulsite » 30 сен 2017, 13:47

Ток, потребляемый вспышкой, ограничен только внутренним сопротивлением батарей/аккумуляторов и индуктивным сопротивлением первичной обмотки трансформатора повышающего преобразователя. Так что обычно от 5 до 10-15 А.

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение clon » 1 окт 2017, 19:55

Вместо транзистора 494 поставил 2N5551.
Вспышка заработала.

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение Impulsite » 1 окт 2017, 20:13

Поздравляю, повезло вам. А я вот сегодня наткнулся на похожий случай, тоже транзистор, управляющий ключевым преобразователя: viewtopic.php?p=4588#p4588

Не в сети
новичок
Сообщения: 6
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение ajclan » 5 окт 2017, 15:49

Добрый день!
Имеется такая же вспышка Metz 44 AF-1. Точно такие же симптомы как и у пользователя clon: включается, управление/зум работает, индикаторы горят, но не заряжается, нет характерного писка, зелёный индикатор с молнией не загорается. Я правильно понял, что для начала нужно заменить транзистор FMMT494? Простите, если вопрос оказался неуместным. Я просто далёк от электроники.

Не в сети
эксперт
Сообщения: 9854
Стаж 7 лет 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение Impulsite » 5 окт 2017, 18:07

Здравствуйте, ajclan!
Так как причина может быть не только в этом транзисторе, то сначала надо бы проверить исправен ли этот транзистор. По меньшей мере потребуется мультиметр: viewtopic.php?p=16080#p16080

Не в сети
новичок
Сообщения: 6
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение ajclan » 6 окт 2017, 22:10

Добрый вечер, impulsite!
Благодарю Вас за наводку и ссылку. Как понимаю, имеется n-p-n транзистор. Мультиметр выставлен в режиме прозвона. Согласно методике, красный щуп (+) прикладываю к базе (золочёный кружок контрольной точки на плате), чёрный - на коллектор. Имеем значение порядка 660. Далее чёрный щуп прикладываю к эмиттеру - значение около 300. Потом меняю полярность: чёрный щуп - база, красный щуп - коллектор (значение 1). А вот при красном щупе у эмиттера значение около 200. Скажите, может ли быть такое, так как по всем методичкам значение должно быть 1 (транзистор исправен), либо близкое к нулю?

И попутный вопрос: в режиме прозвона при замыкании щупов, мультиметр показывает случайные числа от 20 до 70. Скажите, так и должно быть, или всё-таки у меня мультиметр барахлит?

Не в сети
новичок
Сообщения: 14
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение clon » 6 окт 2017, 23:59

Мультиметр должен стоят в режиме измерения диодов.
У Вас так или Вы меряете в режиме прозвонки резисторов?

Не в сети
новичок
Сообщения: 6
Стаж 2 года 10 месяцев

Re: Metz Mecablitz 44 AF-1

Непрочитанное сообщение ajclan » 7 окт 2017, 09:45

clon, если я правильно понимаю обозначения символов, то мультиметр стоит в режиме измерения диодов. Прикрепляю фото на всякий случай.
