Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение gamnik » 6 мар 2013, 08:34

Доброго времени суток. У меня по моей глупости сгорел приемник от комплекта PIXEL ROOK F-508. Я подал на его выход, сигнал с камеры. вообщем соединил кабелем из комплекта камеру и ВЫХОД приемника. После этого приемник больше не реагирует на команды передатчика!! что делать? в чем может быть проблема?

Добавлено модератором:

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Сгорел Pixel Rook F-508 нужна помощь!

Непрочитанное сообщение Impulsite » 6 мар 2013, 11:40

Здравствуйте, gamnik!

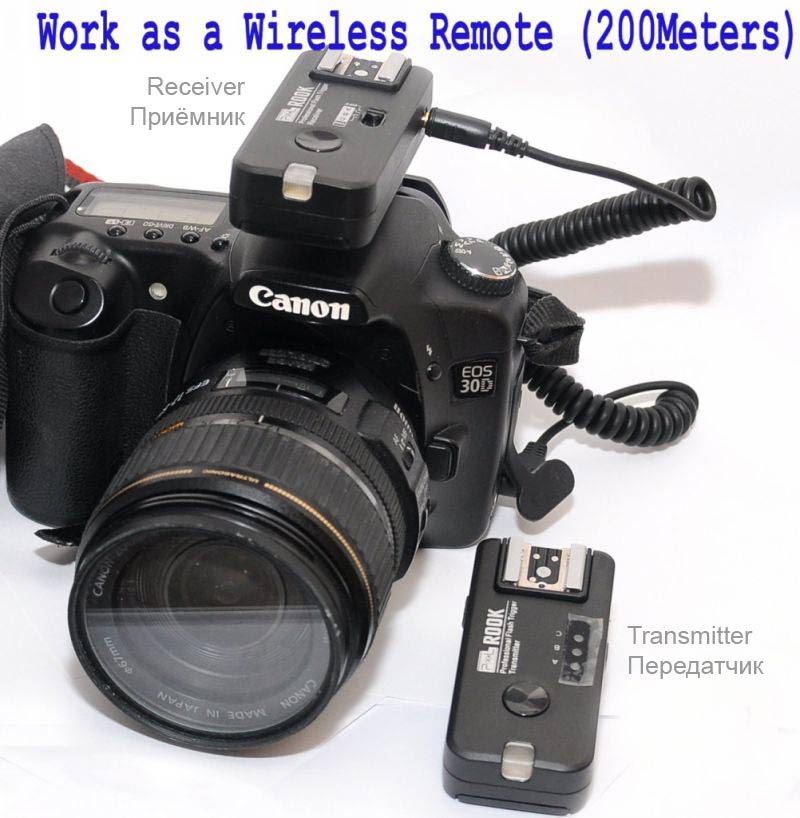

Правильно я понял, что Вы соединили приёмник и камеру вот так, как на рисунке?


Второй вопрос: при нажатии кнопки Test или срабатывании затвора индикатор на передатчике светится?
И третий вопрос: батарейки давно меняли в приёмнике и в передатчике?
gamnik писал(а):подал на его выход, сигнал с камеры. вообщем соединил кабелем из комплекта камеру и ВЫХОД приемника
Про какой такой "сигнал с камеры" тут речь?

Не в сети
новичок
Сообщения: 5
На форуме с 6 мар 2013, 08:29

Re: Сгорел Pixel Rook F-508 нужна помощь!

Непрочитанное сообщение gamnik » 7 мар 2013, 09:27

В принципе вы поняли правильно, только у вас на рисунке передатчик, а я так же подключил приемник. На картинке у Вас штатная ситуация.
при нажатии на тест на передатчике лампочка передатчика моргает (как должна) приемник не реагирует цвет не меняет (т.е. горит зеленым при приеме сигнала от передатчика должна подмигивать красным).
После неправильного подключения я сделал кадр на камере.
Батарейки в порядке.

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Сгорел Pixel Rook F-508 нужна помощь!

Непрочитанное сообщение Impulsite » 7 мар 2013, 11:59

только у вас на рисунке передатчик
Это не у меня на рисунке. Это в инструкции с радиосинхронизатору так изображено. :)
gamnik, что-то я Вас не понимаю. Попробую порассуждать в поисках логики, приведшей к неисправности.
Подключение приёмника к гнезду дистанционного управления камеры - это нормальная ситуация для дистанционного управления ведомой камерой. И на рисунке в инструкции изображен именно приёмник. Приемник отличается тем, что на видимой стороне нет кнопки включения, только гнездо для соединения с ведомой камерой или вспышкой. И ВЫХОД приёмника подключается к ВХОДУ дистанционного управления камеры. Вот еще рисунок, там же, пониже. Transmitter = излучатель = передатчик. Receiver = получатель = приёмник, Master camera = ведущая камера, Slave camera = ведомая камера.

1) Это не может привести к неисправности приёмника.

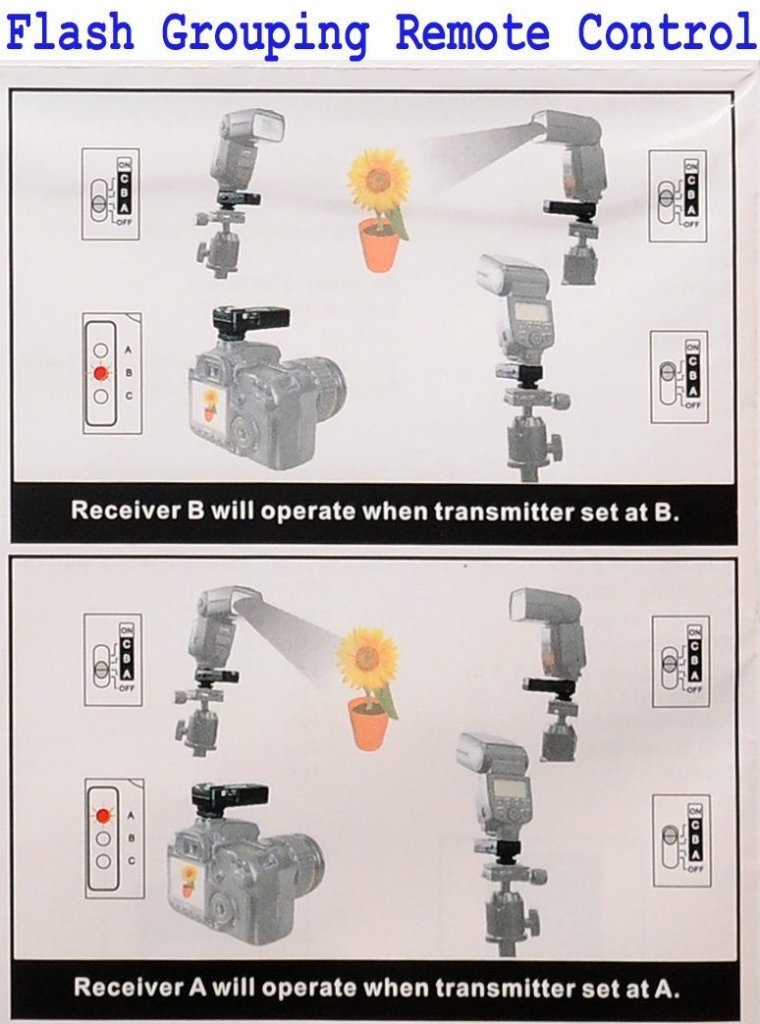

2) На взаимодействие приемника и передатчика влияет выбор канала управления и группы. Transmitter and receiver must be set as the same channel. Т.е. на передатчике следует выбрать тот же канал, который установлен на приемнике. И на передатчике следует назначить ту же самую группу, которая установлена на приёмнике. Так, во всяком случае, утверждает инструкция к Pixel Rook F-508. Может быть, случайно сдвинулся движок выбора канала на приёмнике?
3) И из сказанного выше следует необходимость проверить передатчик с паре с другим, заведомо исправным приёмником. И, по возможности, проверить приемник с заведомо исправным передатчиком.

Если я где-то ошибся, поправьте меня, пожалуйста. Предполагаю, что неисправность приемника, если она действительно есть и если она не связана с неверной настройкой канала и группы управления, случайно совпала с фактом подключения к фотоаппарату. Или есть еще какие-то обстоятельства, здесь не сообщённые.
Часто именно батарейки бывают причиной недоразумений. Я бы поменял местами батарейки приемника и передатчика, если нет возможности установить заведомо свежие.

Не в сети
новичок
Сообщения: 5
На форуме с 6 мар 2013, 08:29

Re: Сгорел Pixel Rook F-508 нужна помощь!

Непрочитанное сообщение gamnik » 26 мар 2013, 10:48

Вы правильно поняли, что я соединл именно так. Затем я нажал кнопку спуск на камере. Может совпадение, но после этого приемник перестал работать. Батарейки и каналы проверял. Все случилось в первый день после покупки синхронизаторов.

Не в сети
любопытный
Сообщения: 3
На форуме с 11 июл 2013, 12:19

Передатчик PixeL Rook F-508 работает не синхронно

Непрочитанное сообщение frame » 11 июл 2013, 12:30

Трансмиттер PixeL F-508 поджигает без результата. Он установлен на камере, сигнал отправляет, приемник получает, вспышку YN460II поджигает, но на снимке этого нет, как будто без вспышки было.
Выдержка 1/160 (никон д600 и д700 использ) со шторками режим все порядке.Но если в передатчик нацепить в башмак вспышку, то все окей. Когда просто трансформатор на камере - то вспышки пыхают, но на снимке нет "света"

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Передатчик PixeL Rook F-508 работает не синхронно

Непрочитанное сообщение Impulsite » 11 июл 2013, 16:15

Здравствуйте, frame!
А есть инструкция к этому радиосинхронизатору? Выложите, пожалуйста, чтобы можно было ознакомиться.

Не в сети
любопытный
Сообщения: 3
На форуме с 11 июл 2013, 12:19

Re: Передатчик PixeL Rook F-508 работает не синхронно

Непрочитанное сообщение frame » 11 июл 2013, 16:25

нет и небыло, это китайский с ибея, там только картинка куда одевать его и куда батарейки вставлять.

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Передатчик PixeL Rook F-508 работает не синхронно

Непрочитанное сообщение Impulsite » 11 июл 2013, 16:35

Вот здесь, ссылка, есть инструкция на английском, правда, языке, но картинки что и как соединять и какие каналы выбирать, надеюсь, помогут разобраться.

Не в сети
любопытный
Сообщения: 3
На форуме с 11 июл 2013, 12:19

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение frame » 12 июл 2013, 13:59

все это есть, все работает, все вспыхивает, только на снимке нет эффекта от вспышек, они как то позже загораются.
шторка как надо стоит, настройки камеры как обычно,

это не новый синхр, уже полгода в работе, вот печаль вышла, с задержкой сигнал уходит. в камре настройки теже, все тоже,

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение Impulsite » 15 июл 2013, 11:20

frame, распишите подробнее, какой режим съемки в камере, выдержка 1/160 - это в мануале? используется ли Live View? Какие настройки, каналы выбраны у передатчика и приёмника? Мы же только на ваши глаза и уши можем полагаться.
Что, если отпустив зажимную гайку, передатчик плотнее прижать к башмаку, пошевелить в нём?

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 26 май 2015, 15:16

С передатчиком соединил вспышку УНОМАТ через синхрокабель, теперь передатчик сигнализирует постоянно зелёным, как бы режим полунажатия, это что-то сгорело внутри, не знакомо ли такое?
pixel rook f 508 http://youtu.be/WWznvT7lc5U

ремонт, наверно, дороже нового? Но он передаёт, когда фотоаппаратом запускаю, проверил 30 мА тянет, приёмник в норм. режиме тянет 4 мА, а в сочетании с этим передатчиком 17 мА.

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение Impulsite » 26 май 2015, 15:28

Здравствуйте, stozubw!
Сожгли Вы процессор передатчика высоким напряжением синхроконтактов Уномата.

Гнездо передатчика, куда Вы подключили Unomat, предназначено для проводного подключения низковольтных вспышек. Проверьте цепи между разъёмом и процессором. Если там есть транзистор/транзисторы и не задело выходы процессора, то считайте вам повезло. Только поменять транзистор.

Было бы интересно взглянуть на платы передатчика и приёмника. Можете сфотографировать с хорошим качеством? Может быть фотографии подскажут, какие детали надо проверить или подменить для проверки. Разрешение снимков достаточно 8-10 мегапиксел.

И, чтобы не попортить ещё что-нибудь из хорошей техники, сделайте ваш Уномат безопасным: Основные схемы понизителей напряжения.

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 26 май 2015, 19:45

Спасибо, скину фото позже, выпускные отсниму )))

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 25 июн 2015, 01:34

тут скан неисправной платы

Изображение Изображение

передатчик, это скан рабочего

Изображение Изображение Изображение

Переделал фото. Полноразмерные:
 Показать скрытый текстПоказать
_http://s020.radikal.ru/i720/1506/3c/b4b01ad8f795.jpg (3,5 мб)
_http://s012.radikal.ru/i319/1506/95/28530c635961.jpg (9,3 мб)
_http://s013.radikal.ru/i324/1506/44/1900b9d9beb6.jpg (9,8 мб)
_http://s019.radikal.ru/i644/1506/6a/561fcd959070.jpg (2,7 мб)
_http://s008.radikal.ru/i303/1506/08/9fada698a4aa.jpg (1,7 мб)
_http://s009.radikal.ru/i308/1506/f1/5e3697ec386f.jpg (1,4 мб)

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение Impulsite » 25 июн 2015, 19:17

stozubw, спасибо, отличные картинки. И транзисторы наблюдаются.
Теперь прозвоните, пожалуйста, и покажите на фото (на лицевой или обратной строне) точки на плате с которыми напрямую соединяются контакты разъёма 1, 2 (это, вроде бы "земля" - общий проводник, связанный с минусом батареи) и, особенно, 3 и 4 (здесь не видно явно, куда они приходят).

Изображение Изображение Изображение

И ещё распишите, каким номерам контактов башмака/ноги какой цвет проводов соответствует.

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 26 июн 2015, 09:00


и ещё: прозванивал и так и эдак, нашёл отличия в показаниях тестера, я не разбираюсь, но может поможет то, что обнаружил. На нерабочем даёт показания на этих ножках, а на рабочем ничего не происходит.


красный+, синий-, когда поменял полярность, то на нерабочем на этих же ножках стало 797, а на рабочем 611.

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение Impulsite » 26 июн 2015, 11:06

Возможно этот транзистор Q1 и поврежден. Предварительно можно предположить, что это N-канальный мосфет 2N7002 с внутренним диодом.
Аккуратно отпаяйте выводы транзистора 1 и 2, приподнимите их над контактными площадками и измерьте ток потребления передатчика с отключенным транзистором. Если ток уменьшится до нормального, то, значит, транзистор менять.

Изображение Изображение

Для того, чтобы можно было восстановить схему входной части, прошу прозвонить дорожки А, Б (ESD4) и В (ESD3) на контакты штекерного разъёма CON4. Нужно уточнить какая дорожка с каким контактом непосредственно соединяется. Также дорожка А уходит куда-то к разъёму CON3. Уточните на какой контакт разъема CON3.

Так ли это:
В соединяется с 2-м контактом штекерного гнезда?
Б соединяется с 3-м контактом штекерного гнезда?
А соединяется с 4-м контактом штекерного гнезда?

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 26 июн 2015, 11:08

А-это красный, уходит не на первую, как Вы указали, а на последнюю пайку.
Б-жёлтый,
В-тоже красный

А-4,
Б-3,
В-тоже 4,
1 и 2 вместе соединены

Выпаял транзистор Q1, индикатор перестал гореть зелёным, сквозной канал заработал, до этого вспышка мигала беспорядочно,теперь нормально, единственное,не работает преднажатие камерой(кнопкой работает) и гнездо синхронизации не работает. Буду ждать транзистор полевой 2N7002PT.
Спасибо большое за помощь!
С ув.Владимир.

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение Impulsite » 26 июн 2015, 11:57

А, понятно теперь всё. Благодарю за помощь! И сообщите, когда замените транзистор Q1 (2N7002). По идее должна восстановиться работа преднажатия с камеры.

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 26 июн 2015, 12:08

Хорошо!
Спасибо!

Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение Impulsite » 26 июн 2015, 12:12

И, чтобы не попортить ещё что-нибудь из хорошей техники, сделайте ваш Уномат безопасным: Основные схемы понизителей напряжения.

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 16 июл 2015, 23:41

На Одесском радио-рынке за 10 шт. отдал 7 грн, заменили, всё заработало, преднажатие и т.д. всё работает исправно


Не в сети
эксперт
Сообщения: 9596
На форуме с 25 сен 2012, 21:00

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение Impulsite » 17 июл 2015, 14:34

Вот и хорошо! Вам действительно повезло. И, кстати, под каким названием продавался этот транзистор с маркировкой "702"

Не в сети
новичок
Сообщения: 9
На форуме с 26 май 2015, 14:31

Re: Pixel Rook F-508 - нужна помощь!

Непрочитанное сообщение stozubw » 18 июл 2015, 09:08

Я человеку по смс дал маркировку, который занимается радиодеталями, он привёз.
