Адаптер Yongnuo YN-H3 или SC-5, FS-1100

Собираем описания готовых и самодельных адаптеров, удлинительных кабелей между вспышкой и камерой.
Ответить
  • Автор
  • Сообщение
Не в сети
мастер
Сообщения: 591
На форуме с 26 сен 2012, 12:06

Адаптер Yongnuo YN-H3 или SC-5, FS-1100

Непрочитанное сообщение Виктор Гелис » 26 сен 2012, 17:25

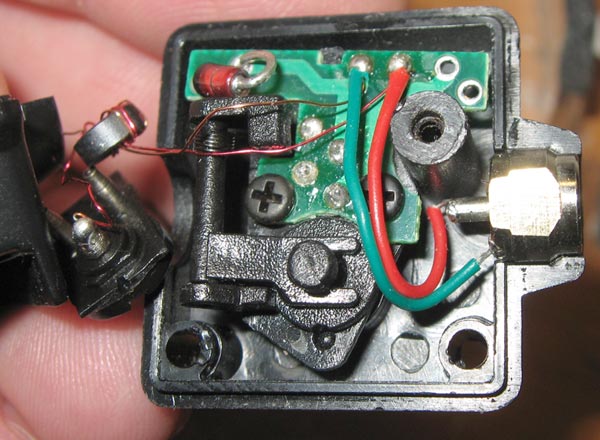

Адаптер Yongnuo YN-H3 или SC-5, FS-1100. Заменитель Sony FA-HS1AM для пользования низковольтными вспышками, а также ИК-трансмиттерами и радиосинхронизаторами с обычной ногой на камерах Minolta и Sony с их особым башмаком. Имеет стабилитрон на 12 Вольт для защиты камеры от высокого напряжения при установке на адаптер некоторых вспышек типа Unomat-20, -24 и подобных или подключении вспышек с высоковольтными синхроконтактами через PC-разъём.
Можно также использовать как переходник для подключения синхропровода студийной вспышки.

Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение

И вот пример, как можно сделать понижающий напряжение адаптер.
источник: http://www.pbase.com/pganzel/fs1100_flash_isolator
Развязка на оптроне c 3-вольтовой часовой батарейкой:
Изображение Изображение

Для вспышек с высоким напряжением на синхроконтактах:

Правда, пишет автор Пит Ганцель, схема не очень устойчиво работает с некоторыми старыми Vivitar 283, видимо, симистор "защёлкивается" от почти постоянного напряжения на синхроконтакте вспышек, а симисторы это устройства для переменного напряжения.
Чтобы не происходило защелкивания симистора или тиристора, нужно в схему добавить две детали: резистор R3 величиной 100-510 кОм и конденсатор C2 ёмкостью 100 нФ, вот так:


Minolta FS-1100
http://www.flickr.com/photos/30278235@N ... 933015120/
Изображение Изображение Изображение Изображение
