Rekam Slimlight 250

Непрочитанное сообщение shuraovs » 20 ноя 2014, 20:17

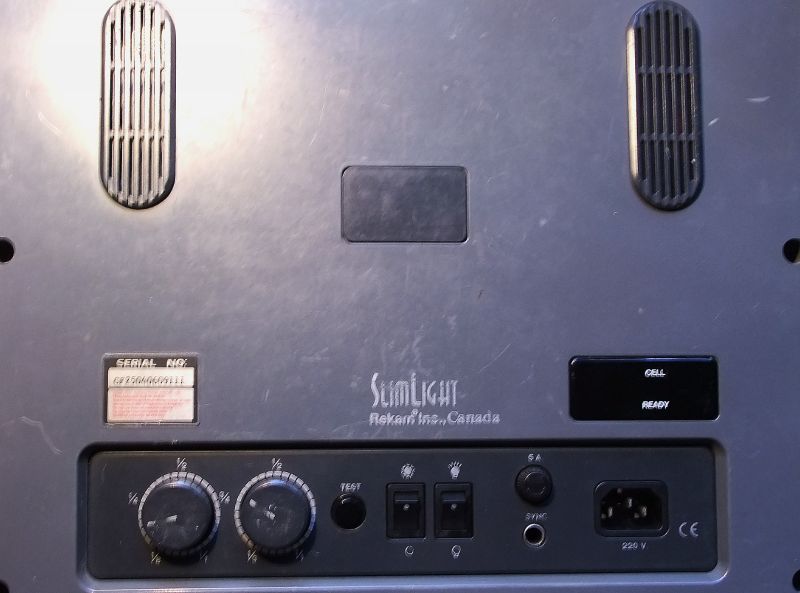

Поступила в ремонт студийная фотовспышка ReKam slimlight 250, внутри три стержневых импульсных лампы и две ЛДС U-образного типа. Нет ни схемы, ни описания. Может кто-то встречался с ремонтом такой вспышки. При включении дневной свет работает, но вспышка не срабатывает. Одна из накопительных ёмкостей была " вспучена", произведена замена.

Изображение Изображение

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Rekam Slimlight 250

Непрочитанное сообщение Impulsite » 22 ноя 2014, 12:12

shuraovs, а причину вспучивания конденсатора удалось выяснить?
Напряжение на основных конденсаторах есть? На конденсаторе поджига тоже какое напряжение?
Касательно импульсной части схемы, надеюсь, что она может быть подобна и предлагаю ориентироваться на наброски, имеющиеся в теме Rekam PARTNER 200, 250, есть схема (частично).

И, пожалуйста, поднимите рефлектор и сфотографируйте детали, которые скрываются под ним.

Не в сети
коллега
Сообщения: 159
На форуме с 5 май 2013, 17:54

Re: Rekam Slimlight 250

Непрочитанное сообщение shuraovs » 9 дек 2014, 19:41

Искал, что там под рефлектором-нет там ничего, фотки на почту вышлю...

Не в сети
эксперт
Сообщения: 9626
На форуме с 25 сен 2012, 21:00

Re: Rekam Slimlight 250

Непрочитанное сообщение Impulsite » 9 дек 2014, 20:01

На фото хорошо видна область, где находится поджигающий трансформатор, рядом с ним - поджигающий конденсатор. Т.е. можно проконтролировать есть ли на поджиге необходимое напряжение. Можно, не выпаивая, проверить исправность поджигающего трансформатора.
Длинные трубки импульсных ламп, скорее всего требуют и большого рабочего напряжения. А значит, будет и вольтодобавка и так называемые разделительные диоды, отделяющие высокое напряжение вольтодобавки от меньшего и меняющегося напряжения на основных конденсаторах. Тогда, если на основных конденсаторах есть напряжение, и на электродах лампы есть напряжение вольтодобавки, а поджиг не происходит, берем пьезозажигалку и разрядами зажигалки инициируем поджиг.
А дальше можно просто проследить, как заряжаются основные конденсаторы, есть ли на них рабочее напряжение.
