Mircopro EX-300, Mircopro EX-400, есть схема logic board

Непрочитанное сообщение Impulsite » 6 апр 2016, 21:51

Фотографии Mircopro EX-300 от коллеги digitalr: viewtopic.php?p=11368#p11368

Изображение Изображение Изображение Изображение Изображение Изображение

Mircopro EX-300 встречается также под названиями Walimex Pro VC-300, Powerlux VC-300 и др..
Дополнительно фотографии клонов можно посмотреть в темах:
Arsenal VC-300,
Visico VC-300

vth
Не в сети
коллега
Сообщения: 43
На форуме с 7 мар 2017, 09:47
Отправить сообщение:

Mircopro EX-400, есть схема logic board

Непрочитанное сообщение vth » 19 апр 2019, 12:56

После короткого замыкания и выгорания управляющего контроллера, понадобилось восстановить работоспособность вспышки на другом процессоре.
Схема соответствует позиционным обозначением на плате.
Примененный процессор - китайский 80С51-совместимый MA803. Даташит не особо интересен, стандартная (убогая) периферия. В этой вспышке использованы два входа внешнего прерывания, два канала АЦП. Остальные ноги - обычные IO.
Силовую часть схемы не перерисовывал, там всё осталось исправное.
В двух словах: сопряжение силовой части с логической идет по линиям
разрешения заряда конденсаторов,
разрешения разряда конденсаторов для сброса мощности,
аналоговый сигнал 0-3.3В, пропорциональный заряду,
сигнал отпирания симистора пилотной лампы,
сигнал 100 Гц, синхронизированный с частотой питающей сети для диммирования,
сигнал поджига.

Опираясь на эти сигналы, восстановить работу оказалось возможно без титанических трудозатрат.
Процессор-имплант стал ATMEGA16 в корпусе TQFP, распаянный на переходнике DIP28.

Файлы проекта proteus тоже прикрепляю: http://impulsite.narod.ru/mircopro/ex40 ... ex-400.rar

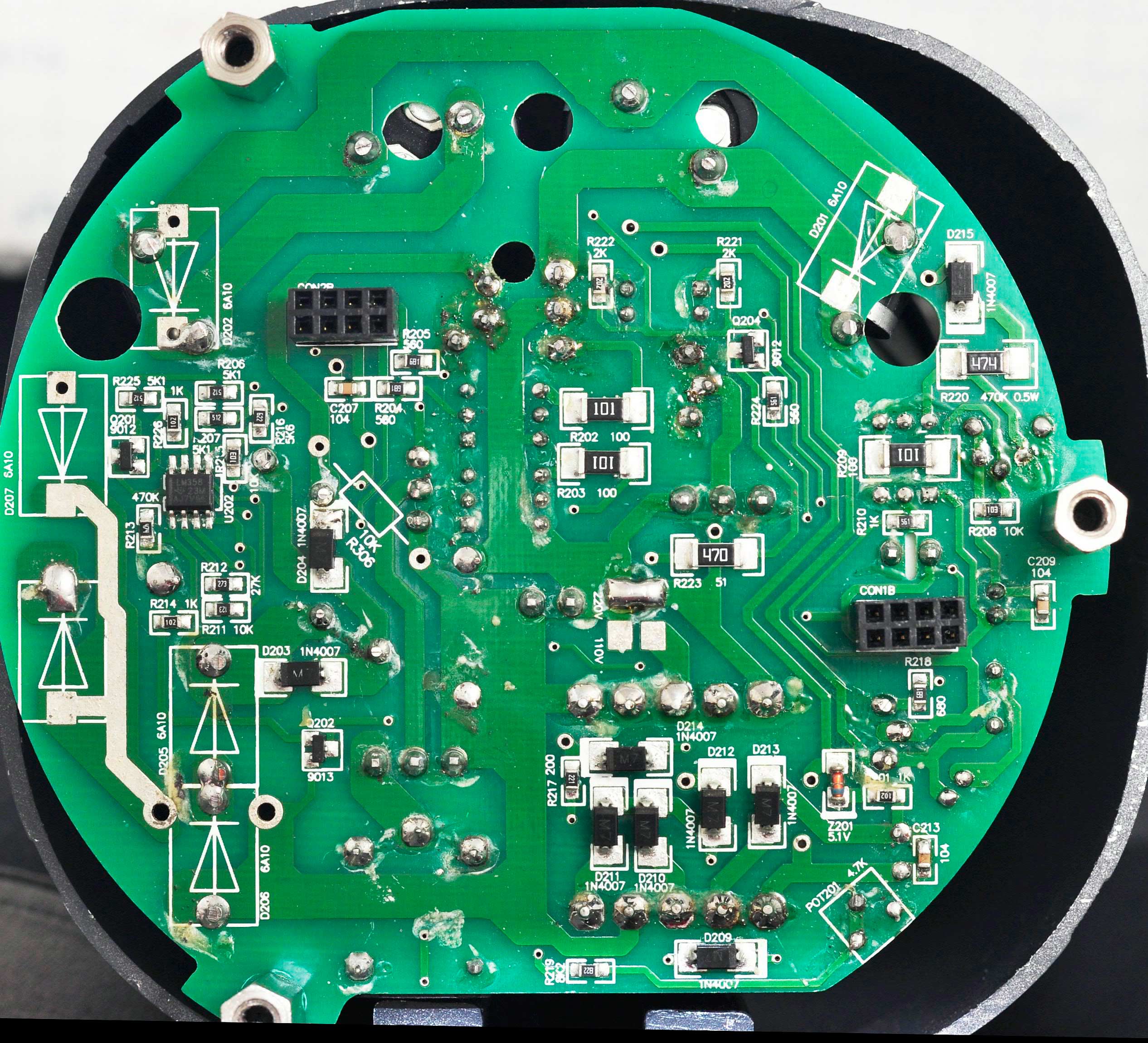

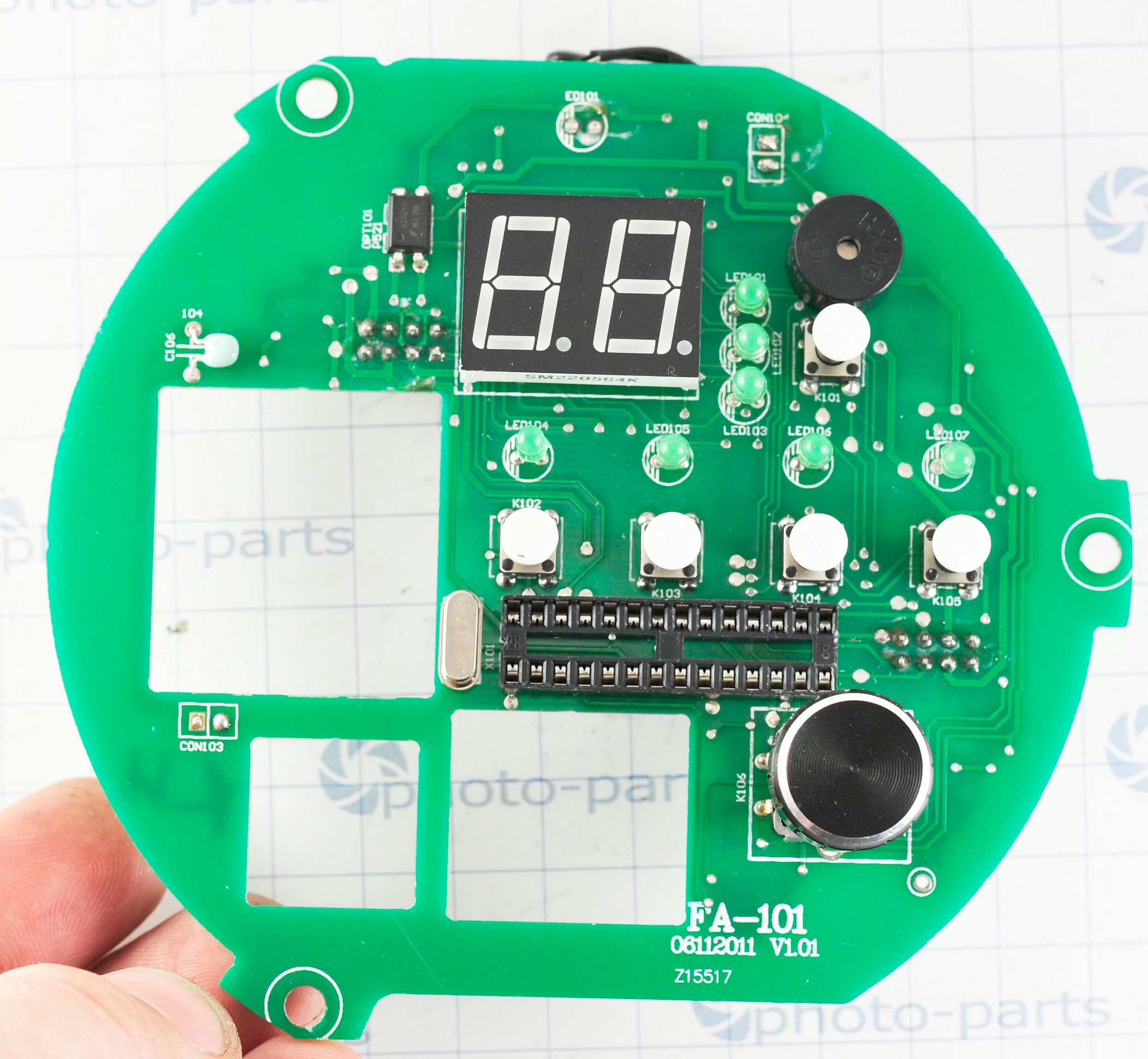

Изображение Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Mircopro EX-400, есть схема logic board

Непрочитанное сообщение Impulsite » 19 апр 2019, 13:24

vth, спасибо! Чёткая работа, отличные фото! Просто образец!
восстановить работу оказалось возможно без титанических трудозатрат
Т.е. теперь менять процессоры можно и у вас тоже?

Вообще, наверное, вы могли бы в личном профиле указать город и куда к вам обращаться. Так быстрее пользователи могут вашей помощью воспользоваться.

vth
Не в сети
коллега
Сообщения: 43
На форуме с 7 мар 2017, 09:47
Отправить сообщение:

Re: Mircopro EX-300, Mircopro EX-400, есть схема logic board

Непрочитанное сообщение vth » 19 апр 2019, 14:14

Спасибо. В профиле есть сайт с контактами, но это Украина, что довольно сужает возможности по ремонту.
процессоры менять в самом деле можно, но работа каждый раз разовая, ибо железо разное.
