Prograf EasyPulse 200

Непрочитанное сообщение Impulsite » 7 авг 2016, 01:27

Клон вспышки Elfo Miqro 200.
Схему и другие подробности смотреть здесь: viewtopic.php?p=21032#p21032
Ниже фото из обсуждения: http://www.osipoff.ru/modules.php?op=mo ... ic=2255&10

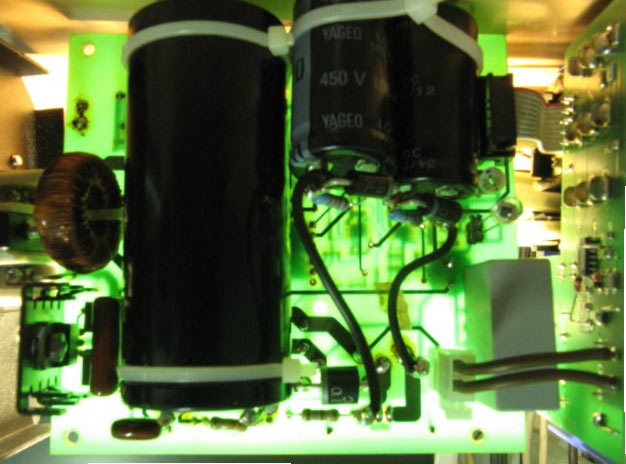

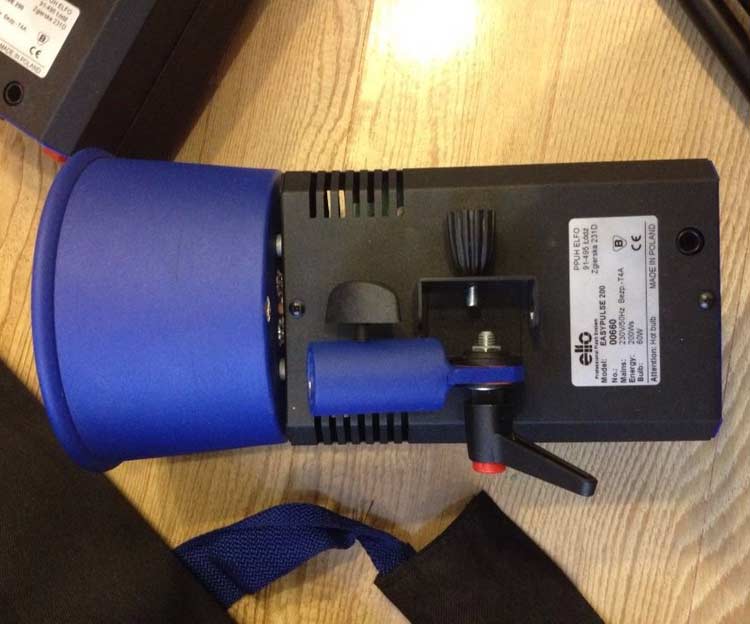

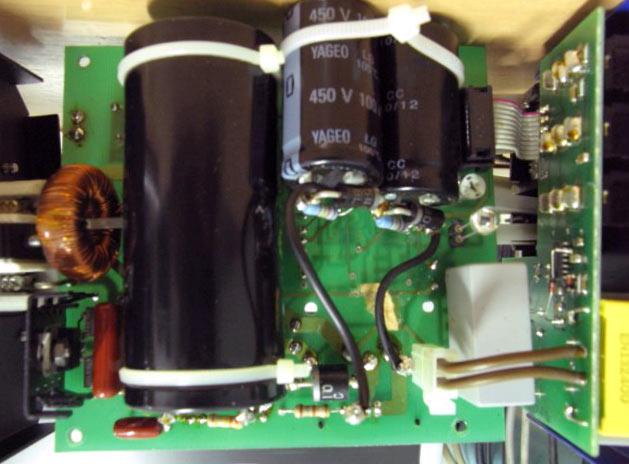

dipol писал(а):Пришла в ремонт Easy Pulse 200 с вздутым зарядным конденсатором. Стоял неполярный на 40 мкф х 250В. Был заменен двумя электролитами 100мкф х 400В с резисторами и диодами. После замены зарядка появилась, внутри колбы проскакивает искра при тесте на всем диапазоне регулировки. Элементов схемы вольтдобавки не обнаружил, напряжение на лампе изменяется от 125 до 340 вольт. Выводы лампы подключены напрямую к накопительным конденсаторам
(белые провода на фото). При замене лампы с другой (аналогичной) вспышки эта работает исправно во всем диапазоне регулировки. Заказал новую лампу. После установки в прибор получил тлеющий разряд при срабатывании лампы. Уменьшение номинала зарядных ёмкостей до 68мкф х 400В результата не дало. Мощных зарядных резисторов на плате нет. Зарядка идет через тиристор и пару диодов (красные провода ~220В). Замена тиристора результата не принесла. Как остановить тлеющий разряд с данной лампой? Фото вспышки прилагаются.

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение
