Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение grinnik » 11 авг 2016, 17:45

MULTIBLITZ MINISTUDIO 250, 1985 г. выпуска
Динозавр, но куча идей для повторения. В схеме "правильная" схема отработки паузы на интегральном таймере 555, "правильная" схема управления пилотом на динисторе, равномерная шкала плавной регулировки (такое не встречается в других европейских приборах тех лет). Корпус пластиковый, плата односторонняя гетинаксовая. Внутри много свободного места, как в системном блоке компьютера. На схеме (чтобы не заморачиваться) пунктиром показан современный аналог двух включенных встречно-параллельно тиристоров.

Изображение Изображение Изображение Изображение

Добавлено модератором: фото внешнего вида другой вспышки Multiblitz Ministudio 400 из этой же серии.

Изображение Изображение Изображение

Не в сети
любопытный
Сообщения: 4
На форуме с 8 фев 2018, 11:03

Re: Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение Yuri-L » 17 сен 2019, 13:53

Спасибо за схему!
У меня этот "ДИНОЗАВР" до сих пор работает исправно. Я заменил галогенку на светодиную матрицу, лишился регулировки ПИЛОТА, зато не греется как кипятильник))

Не в сети
эксперт
Сообщения: 9591
На форуме с 25 сен 2012, 21:00

Re: Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение Impulsite » 17 сен 2019, 16:02

Здравствуйте, Yuri-L!
Думаю, что у вас могут быть последователи, желающие заменить галогенку на светодиодную лампу в других своих моноблоках. Пожалуйста, расскажите, покажите на фото и рисунках, как вы это сделали. Интересно также узнать, почему вы отказались от идеи диммера? Ведь сейчас такой модуль можно купить и для него место найдется внутри вспышки.

Не в сети
коллега
Сообщения: 96
На форуме с 28 сен 2012, 22:21

Re: Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение klevak » 20 сен 2019, 08:20

Присоединяюсь к вашей просьбе. Тоже посещали идеи замены галогенки на LED. Даже где то читал, что разогрев колбы ИФК лампы от галогенки, не есть хорошо.

Не в сети
любопытный
Сообщения: 4
На форуме с 8 фев 2018, 11:03

Re: Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение Yuri-L » 26 сен 2019, 23:05

У меня MULTIBLITZ MINISTUDIO 402, пользую 3 моноблока с 1995 г. По сей день и менять не очень то охота=))
Работал с Rekam Bowens Broncolor.
Всем меня устраивал MULTIBLITZ, не устраивал ресурс пилотного света, галогенки Osram 220v/300w всего 8 часов работы (да и цена не комильфо)
Решил поменять все галогенки на китайские светодиодные матрицы (https://ru.aliexpress.com/item/32813812547.html) 30W/220V
фото размещу позже.
Из плюсов, не греются.
Из минусов, требуется активное охлаждение. Но все решаемо.
Сделал небольшую хирургию в конструкции отражателя, поместил радиатор и вентилятор на 12v, 60x60мм.
12v получил по схеме бестрансформаторного понижения -http://radiopolyus.ru/radiolicbez/39-ra ... a-pitaniya (пример).
В принципе, для тех, кто дружит с паяльником, проблем нет, ну а другие спрашивайте.
Хотя я сам не ГУРУ в радио, но чем смогу, тем посоветую)))
P.S.
Сейчас понял свою ошибку.
Нужно было рассматривать схему с 12 в светодиодными матрицами, с возможностью регулировки яркости.

Не в сети
любопытный
Сообщения: 4
На форуме с 8 фев 2018, 11:03

Re: Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение Yuri-L » 28 сен 2019, 18:12

Фото модернизированного MULTIBLITZ MINISTUDIO 402 https://yadi.sk/d/2fAZIUhr8D_O4A

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Не в сети
коллега
Сообщения: 96
На форуме с 28 сен 2012, 22:21

Re: Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение klevak » 28 сен 2019, 21:04

Захотелось повторить, но, как я понял, лучше с применением 12 В светодиодной матрицы. Подобные существуют по параметрам и по габаритам ?

Не в сети
любопытный
Сообщения: 4
На форуме с 8 фев 2018, 11:03

Re: Multiblitz Ministudio 250, 400 (1985 г.)

Непрочитанное сообщение Yuri-L » 30 сен 2019, 02:31

Надеюсь модератор меня не побьет =)))
У желтолицых друзей можно купить не дорого, (https://ru.aliexpress.com/item/32811656 ... b201603_52)

Внимательно выбирай по размерам и параметрам...

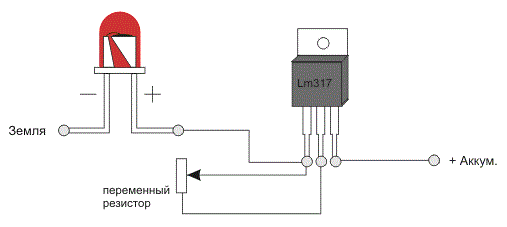

На 12 в. матрицы можно повесить регулятор яркости к примеру это,
