Jinbei DCII-1200 Power Pack, аккумуляторный генератор

Непрочитанное сообщение Zapad » 21 сен 2017, 23:42

Друзья, подскажите по данному прибору.
К нему сейчас нет зарядника.
На сайте мне сказали что вот эти блоки питания для литиевых батарей не подойдут
https://www.zapitatel.ru/catalog/setevo ... 0-newstar/
https://www.zapitatel.ru/catalog/setevo ... e/na-2024/
Сейчас на батарее напряжение 18 вольт. Зарядить пока нечем. При нажатии на кнопку тест, вместо вспышки в колбе лампы пробегает слабый разряд, как в магическом шаре.
И ещё - прозвонили кабель который идет к вспышке. Самый центральный контакт не прозванивается, а тот же контакт на самой вспышке(голове) чуть болтается. Где можно посмотреть/купить такие разъёмы? Ну и по самому зяряднику, буду признателен, за любую информацию!

Изображение Изображение Изображение Изображение Изображение Изображение

Не в сети
коллега
Сообщения: 28
Стаж 2 года 11 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Zapad » 22 сен 2017, 22:09

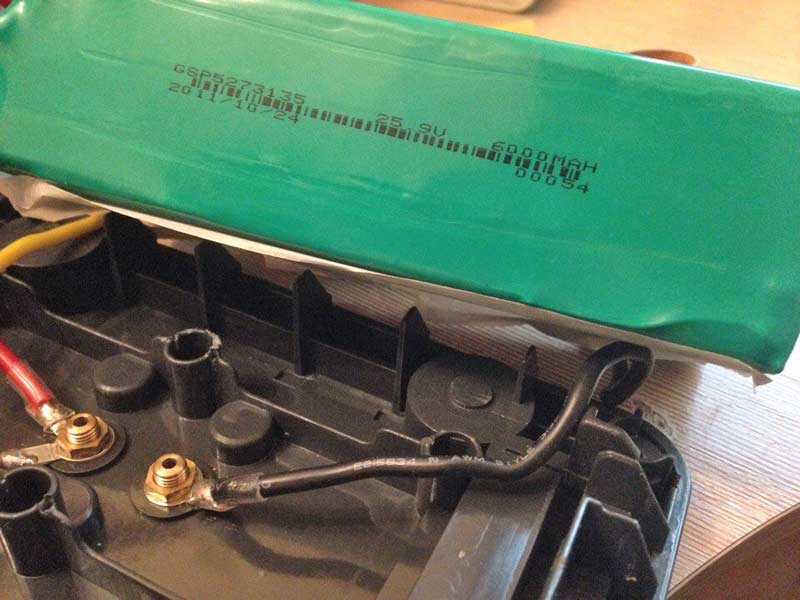

Вот такая батарея там стоит. Заряжали её несколько часов, заряд к сожалению не держит. Подскажите, где такую найти можно?


Не в сети
коллега
Сообщения: 185
Стаж 6 лет 8 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Рубен » 24 сен 2017, 02:05

Здравствуйте!

25,9 вольт - похоже на литий -ион.
https://russian.alibaba.com/p-detail/25 ... 75973.html

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Impulsite » 24 сен 2017, 18:49

У вас такая батарея, как на этом фото? И какие размеры внутреннего "кирпича", показанного на фото? Там цилиндрические элементы или "брикеты"?


По описанию https://impulsite.ru/ctlg/jinbei/discov ... _kit-2.png подобных блоков питания и по номинальному напряжению там используется 7S сборка - из 7 ячеек-брикетиков, соединённых последовательно. Возможно, ячеек больше, чем 7, т.е. 14 или 21. И тогда они параллельно соединяются группами по 7 штук последовательных. Это увеличивает выходной ток. Количество ячеек можно увидеть, если вскрыть термоусадочную оболочку батареи.

Судя по маркировке "GSP5273135 25,9V 6000MAH" там должно быть 7 LiPol ячеек, каждая 6 А-ч:
GSP 52 мм x 73 мм x 135 мм - Толщина x Ширина x Длина. В толщину укладывается 7 ячеек высотой около 7,5 мм.

Соответственно номинальное напряжение в случае Li-Pol или Li-Ion: 3,7 В х 7 = 25,9 В.

Значит, надо искать батареи и сборки с высокой токоотдачей, до 10-20 А.
25,9v lipo battery pack
24v lipo battery pack
7S High Discharge LiPo Battery

Для получения большого тока более популярны LiFePO4, но у них чуть меньшее рабочее напряжение, в пределах 3.0-3.35 В на ячейку. Поэтому LiFePO4 батарея на 24V должна быть 8S - иметь 8 ячеек. И для такой батареи максимальное напряжение заряда 3,6...3,65 В на ячейку или 28,8...29 В для 8S-батареи.

По зарядному: для 7S литий-ионной или литий-полимерной батареи максимальное напряжение зарядного устройства должно быть не более 4,2 х 7 = 29,4 вольта. Либо зарядное устройство должно прекращать заряд при достижении указанного напряжения.
Примечание: можно, конечно, использовать литиевые батареи, соединенные последовательно с общей зарядкой всех элементов, как это сделано в данном случае. Но и для безопасности и для большего срока службы рекомендуется зарядное устройство с балансировкой ячеек и с платой защиты BMS (Battery Management System) на 7 ячеек.

Не в сети
коллега
Сообщения: 28
Стаж 2 года 11 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Zapad » 25 сен 2017, 13:55

ещё раз спасибо за исчерпывающий ответ!!!
Да батарея такая, и прибор тот же, только предыдущего поколения(жк экран другой и нет встроенного синхронизатора)
По батарее - у нас есть один магазин электроники, где я аккумулятор для bowens - а покупал, спрошу у них. Отпишусь.
Размеры "кирпичика" 14 см х 4,5 см х 6 см ( и сейчас присмотрелся там да, 7 ячеек получается)

Не в сети
коллега
Сообщения: 185
Стаж 6 лет 8 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Рубен » 25 сен 2017, 20:32

Здравствуйте!
Джинбеями в Москве торговал Трейдлайт.
_https://www.trade-light.ru/catalog/oborudovanie ... ra_jinbei/

У них было какое то количество некондиции (по аккам). Провода кажется тоже были.

Не в сети
коллега
Сообщения: 28
Стаж 2 года 11 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Zapad » 25 сен 2017, 21:26

надо будет спросить. На сайте висят вспышки(кольцевая и простая) Попробую позвонить. Но опять же, с учетом цены на аккумулятор, наверное имеет смысл новый собрать из банок.
P.S. Зарядное устройство нашёл на ибее с 1700 рублей.


Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Impulsite » 26 сен 2017, 10:32

Zapad писал(а):наверное имеет смысл новый собрать из банок.
Zapad, а покажите, что там под оболочкой батареи? Предполагаю, что там всё же может быть печатная плата со схемой защиты. Новую сборку ячеек затем обтянете новой оболочкой из пластиковой бутылки

Не в сети
коллега
Сообщения: 28
Стаж 2 года 11 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Zapad » 26 сен 2017, 13:04

Чуть попозже разрежу.
Там вот такая плата схема идет, и провода от неё и в батарею уходят и к разъёмам для зарядника и для питания самого генератора:


(прошу прощения за качество, телефон опять перестал близко фокусироваться)

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Impulsite » 26 сен 2017, 18:59

Zapad, вы же фотограф? Почему бы и не отснять устройство батареи как прилично фотографу?
Или вы на заказы тоже с сотовым выходите? :)

Не в сети
коллега
Сообщения: 28
Стаж 2 года 11 месяцев

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение Zapad » 26 сен 2017, 19:03

хорошо)))
Чуть позже выложу фотографии)

bsw
Не в сети
коллега
Сообщения: 32
Стаж 6 лет

Re: Jinbei DCII-1200 Power Pack студийный генератор

Непрочитанное сообщение bsw » 24 окт 2017, 09:05

Балансир и защита (BMS) в этих батареях встроенная - там рядом с батареей стоит плата.
Для заряда этой батареи достаточно подать стабильный ток в 1-2А, по окончании заряда BMS отключит заряд банок.
