Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 15 окт 2017, 20:43

Студийная батарейная вспышка VISICO 5 TTL

Любопытная вспышка зашла на днях. Короткий ипульс, мощная, батарейная. Жалоба на то, что случайным образом переходит в режим Multi.
Поработав по жалобе, подтверждаю, что неисправность действительно случайна,- не видел,но проявилась другая неисправность. Начиная с 1/4 мощности импульса, пропуски вспышки, причем, чем короче тем, чаще.
Жгутик поджига устойчивый, фиолетовый, жирный. Есть запах озона, - где-то шьет.
Где шьет не обнаружил. Еще в темноте нужно посмотреть. Обычно в таких случаях, если не обнаружено непропаев, плохих контактов, то
1. Заменить лампу будь даже она на вид новая.
3. Заменить конденсатор накопитель энергии поджига.
2. Заменить цепь вольтодобавки.
Если не помогло, тогда тестер, осциллоскоп, схема, и вперед.
Это если бы была бы обычная сетевая.
Это батарейная. Первый раз в руках держу.
Правильно ли определил цепь вольтодобавки?
Хотелось бы познакомиться с схемотехникой.

Добавлено модератором:
Изображение Изображение Изображение Изображение Изображение Изображение

Коды ошибок (E1, E2, E3, E4) вспышки Visico 5 TTL: viewtopic.php?p=26947#p26947
http://www.visico.com/Download.htm - страница технической поддержки ф. Visico, где можно скачать программы и инструкции для перепрошивки вспышки.
olegfdel писал(а):Лампа:
Диаметр кольца 41/62 мм
Диаметр трубки 11 мм
между ножками 22 мм
фото предоставил olegfdel

Плата V5-CTR. Управление. Память. Вид платы с обеих сторон.

Изображение Изображение Изображение

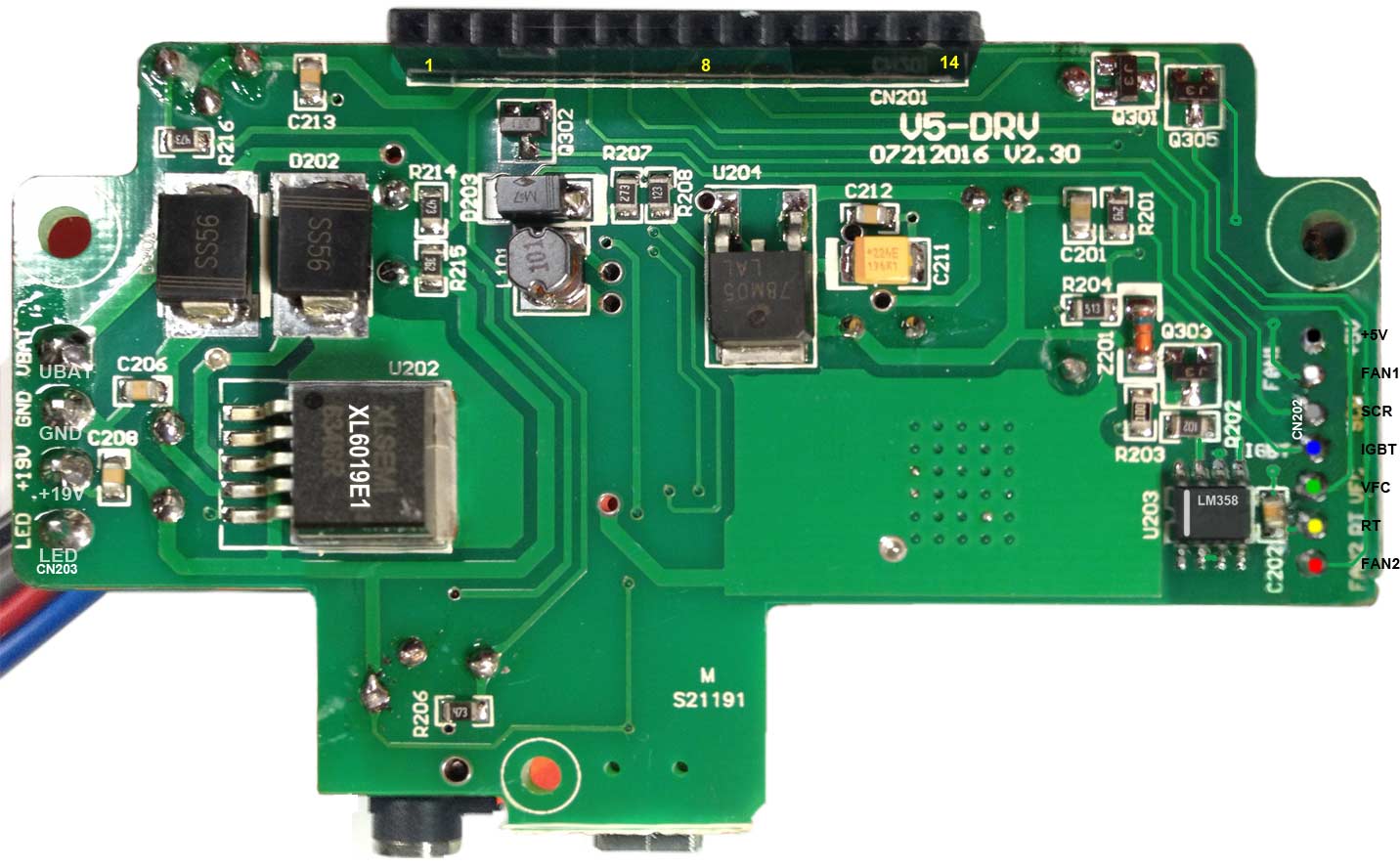

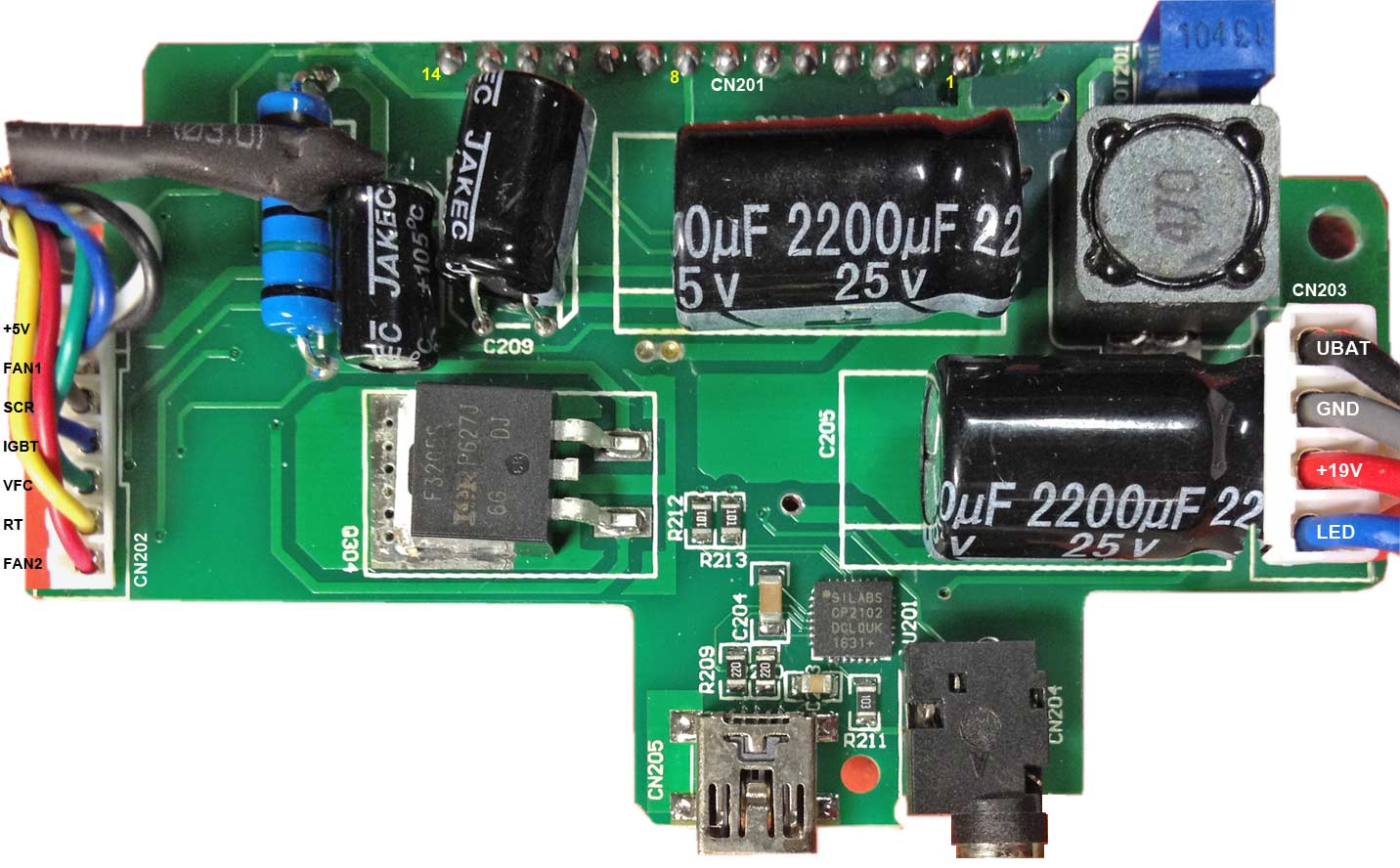

Плата V5-DRV.

Изображение Изображение

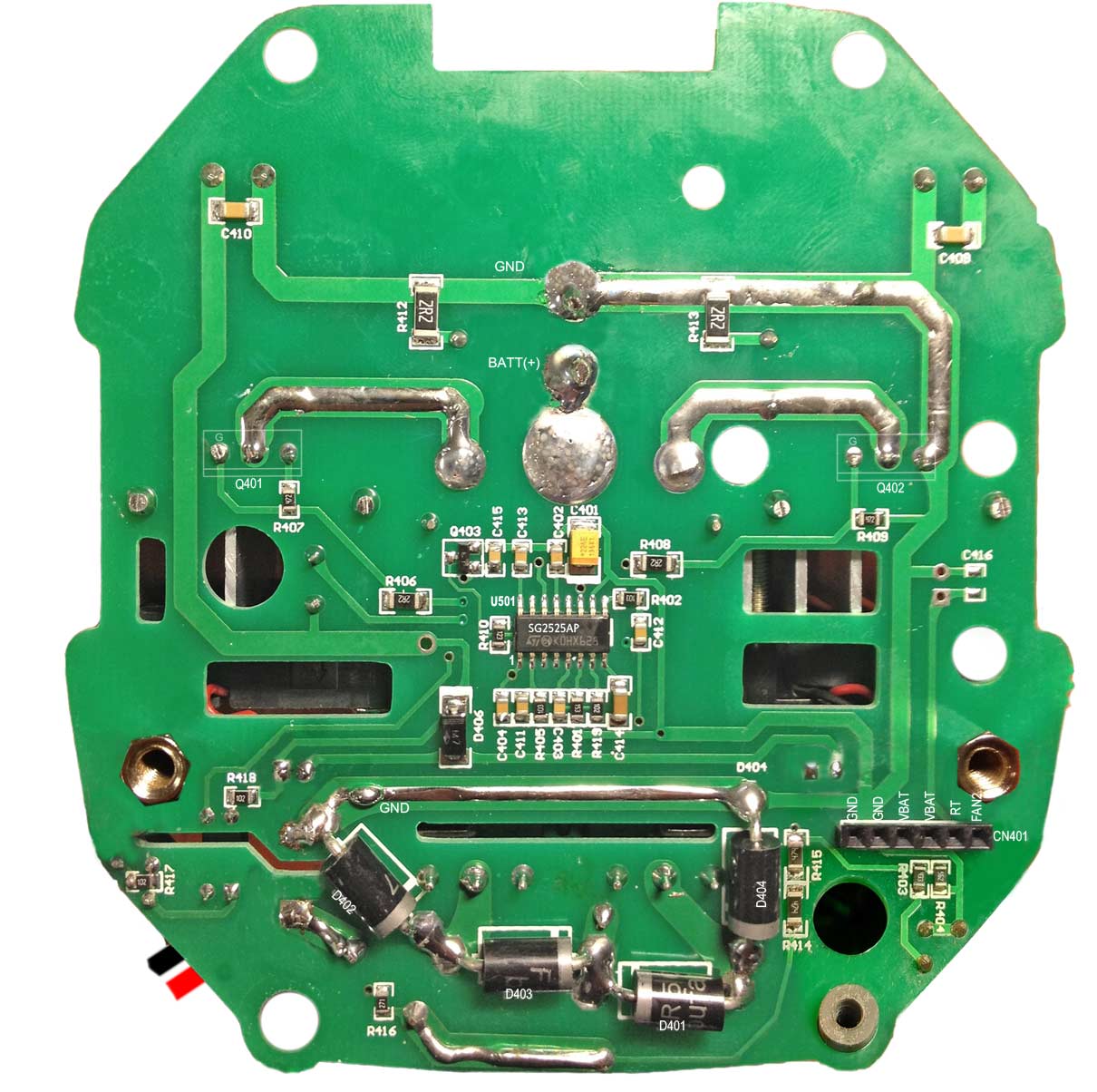

Плата V5-BOS. Преобразователь 12-400.
На плате V5-CON расположены параллельно 7 с конденсаторов 500 мкФ 450 В.

Изображение Изображение Изображение

Плата V5-LHB. Лампа и транзистор IGBT.

Изображение Изображение

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Студийная батарейная вспышка VISICO 5 TTL

Непрочитанное сообщение Impulsite » 15 окт 2017, 22:13

First Rule of debugging: "Measure voltages first". Т.е. в начале всегда измерение и сравнение напряжений на основных конденсаторах с напряжением на выводах лампы при минимальной и при максимальной установке мощности. Напряжение на аноде-катоде лампы должно быть от 450 до 600 В при значительно меньшем напряжении основных конденсаторов.
И проверяем состояние разделительных диодов на наличие КЗ.

olegfdel, желательно увидеть фото, как устроена вспышка. Это позволит составить хотя бы минимальное представление о схемотехнике и помочь вам в ремонте.

Как правило, проблема с вольтодобавкой проявляется в снижении напряжения на выводах лампы. Подробно о двух основных неисправностях вольтодобавки в теме: viewtopic.php?p=11165#p11165
конденсатор накопитель энергии поджига
Если речь о конденсаторе в цепи поджига, последовательно с первичной обмоткой импульсного трансформатора поджига, то ему есть название покороче: конденсатор поджига.
Есть запах озона, - где-то шьет.
Исключить замыкание по воздуху, конечно, нельзя, но основной источник озона - это УФ излучение лампы с кварцевым стеклом. Боросиликатное стекло сильнее поглощает УФ, поэтому с другими вспышками меньше заметен запах озона.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 16 окт 2017, 01:01

Спасибо за замечания, как то упустил, что источником озона может стать воздействие УФ.
Во время разборки фотографировал конечно. На последней фото в нижней части, подозреваю, вольтодобавка.

Блок батарей имеет разъём, очень похожий на сетевую розетку. Из этого я в начале заключил, что преобразователь находится в батарейном блоке. После разборки оказалось, что преобразователь в основной части вспышки. Поэтому нет питания от сети напрямую.

Плата V5-CTR. Управление. Память. Вид платы с обеих сторон.

Изображение Изображение Изображение Изображение

Плата V5-BOS. Управление преобразователя 12-220?

Изображение Изображение Изображение

Плата V5-LHB. Голова. Под вентилятором IGBT. В нижней части вольтодобавка?

Изображение Изображение Изображение
Последний раз редактировалось olegfdel 16 окт 2017, 01:35, всего редактировалось 1 раз.

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 16 окт 2017, 01:24

olegfdel писал(а):На последней фото в нижней части, подозреваю, вольтодобавка.
Возможно. Точнее можно сказать, если в редакторе изображений совместить картинку лицевой и обратной стороны печатной платы лампы или печатной платы преобразователя (силовой платы).
А разделительные диоды трудно не заметить. Обычно это группа параллельных P600-K или 6A10 или один большой в металле, что-то подобное советским Д122, Д132.

В общем, чтобы не стесняться с размерами снимков, пережимая их качество, выкладывайте всё, что есть и как есть, на Yandex.Disk или на Google Drive, а сюда ссылку. Ваши снимки после помогут восстановить схему. Или хотя бы ответственные части схемы.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 16 окт 2017, 01:33

C удовольствием
https://drive.google.com/open?id=0ByoxU ... ZS0zS3NvSl
Это то, что есть на этот момент. Вспышка собрана. Завтра
прогон после пропайки, замены конденсатора и лампы.

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 16 окт 2017, 02:21

Спасибо, скачал.

Здесь импульс регулируется IGBT-транзистором (с затертым "лицом") и вольтодобавка должна быть организована как у накамерных вспышек.

Изображение Изображение

PS:
Голова. Под вентилятором IGBT
В нижней части вольтодобавка?
Нет, Z502, Z503 - это стабилитроны, катодами связанные с анодом тиристора SCR501. Вместе с R505 формируют напряжение примерно 320 В на конденсаторе поджига C502.
Кстати, SCR501 - типа BT169D, верно?

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 16 окт 2017, 15:29

Управление преобразователя 12-220?
SG2525A - да, это ШИМ регулятор, драйвер управления ключами Q401, Q401 в преобразователе 11 -> 400...450 вольт.
OPT501, вероятно HCPL-3120, FOD3120 или VO3120, - управляет IGBT транзистором. Напряжение управления 19 вольт.

А вот вольтодобавки-то здесь и нет! Забавно видеть промашку в такой продвинутой вспышке. Во всяком случае, не вижу разделительного диода между коллектором IT501 и катодом (XE-K) лампы. Нет и других сопутствующих деталей.
Полагаю, новая лампа поможет решить вопрос, но временно. Также, было бы интересно сравнить новую и старую лампы по минимальному напряжению зажигания, подключая их к стенду-вспышке с напряжением на выводах лампы, регулируемым от 150 до 600 В.
И можно подумать насчёт внедрения вольтодобавки, чтобы обеспечить больший срок службы импульсной лампы. Что-то подобное такой схеме: http://impulsite.narod.ru/flash/voltage ... ooster.png

Изображение Изображение Изображение

Какое напряжение на основных конденсаторах? И насколько оно стабильно?
И интересно увидеть резисторы R403, R404 - они оказались в тени под разъёмом CN401.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 16 окт 2017, 19:15

Уже собрал, поставил другую лампу, пропаял место которое принял за вольтодобавку конденсатор поджига не менял, - пропусков теперь нет.
Лампы одинаково изношены, в обеих уже есть молочный налет, потеряна герметичность,
но еще работает.. Лампа на гарантии, пусть работает дальше, а там посмотрим.
Да, удивила количеством вентиляторов (4?), и регулировок (4?)
Спасибо за помощь.

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 16 окт 2017, 21:13

Олег, а старая лампа у вас осталась? Можете сообщить её габариты и диапазон рабочих напряжений?
Да, удивила количеством вентиляторов (4?), и регулировок (4?)
Да, я тоже под впечатлением. Но мне кажется странным отсутствие вольтодобавки. Без неё в данной схеме либо лампы должны начинать зажигаться от 180...200 В при том, что рабочее напряжение, примерно, 400...450 В. Либо менять их каждый год.

Жаль, что вы не сняли карту напряжений в важных местах.

С подстроечниками надо ещё разбираться. И если я правильно понимаю фотографии, то:
POT201 - это в схеме DC-DC стабилизатора "+19V".
POT401 - ?
POT402 - ?
POT101 - ?
POT102 - ?

VFC на разъёме CN502- это тоже выход с делителя напряжения R506+R507 / R508 - отслеживание напряжения на аноде лампы и С+.
А для остального требуется прозвонка дорожек или дополнительные фото.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 17 окт 2017, 00:20

Impulsite писал(а):Кстати, SCR501 - типа BT169D, верно?
Да, верно. Сделал фото для подтверждения.
Там еще несколько по батарее.

Габариты лампы будут.

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение A-Gugu » 17 окт 2017, 18:35

Транзистор там от Renesas, для индукционных духовок (так мне сказали китайские любители-ремонтники)

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 17 окт 2017, 19:29

О кей, A-Gugu, вы глубоко погружались в тему IGBT. Вас не затруднит сообщить здесь ссылку на страницу Renesas с IGBT, управляемыми напряжением до 20 вольт и с импульсным током выше 160 ампер? Что-то все транзисторы, что попадались по теме Induction Heater (IH), не обладают свойствами, достаточными для работы во вспышке. Может я плохо искал? Помогите, пожалуйста.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 17 окт 2017, 20:36

Лампа:
Диаметр 41/62
Диаметр колбы 11
между ножками 22

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение A-Gugu » 17 окт 2017, 21:40

RJH6xxxx
модель не помню, завтра уточню.


Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 9 ноя 2017, 07:56

Коды ошибок вспышки Visico 5 TTL. Источник: VISICO 5 user manual.

E1: проблема с датчиком температуры. Немедленно выключите устройство и обратитесь по месту покупки вспышки.
E2: этот код ошибки может отображаться в ходе долгого сеанса съемки с высокой мощностью или быстрым следованием импульсов. Вспышка подаст сигнал тревоги, напоминая пользователю об охлаждении перед повторным включением. Выключите вспышку и дайте ей остыть в течение 30 минут.
E3: этот код ошибки будет отображаться, если напряжение на конденсаторах вспышки слишком велико. Немедленно выключите питание. Через несколько минут включите вспышку. Если всё ещё возникает предупреждение о неисправности, выключите устройство и обратитесь в место, где вы приобрели вспышку.
E4: проблема с преобразователем напряжения. Немедленно выключите вспышку и обратитесь в место, где вы приобрели вспышку.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 25 ноя 2018, 03:36

Снова зашла такая же вспышка.
Наше, родное- " ПОЛНЫЙ ПЫХ".
Прозвонил IGBT IT501, как и ожидалось, все вывода звонятся.
Короткое.
По управлению, А3120 OPT501:6,:7,
нет короткого ни на корпус, ни на землю.
Подскажите, чем менять IGBT с потеряным лицом?

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 25 ноя 2018, 12:20

Привет, Олег!
  1. Наверное, какой-то IGBT из тех 20-вольтовых, что уже известны: viewtopic.php?p=395#p395
    И считаю, было бы полезно снова по сайтам Renesas, Ixys и др. посмотреть новинки IGBT. Может уже появились IGBT более подходящие, нежели IXGH48N60A3 и подобные, способные по рабочей частоте обеспечить HSS.

    До сих пор не известно у подобных TTL-моноблоков с какой частотой происходят пульсации в режиме HSS FP. Это требуется, чтобы решить вопрос с предельной рабочей частотой IGBT.
    Есть такой условный график: http://impulsite.narod.ru/visico/v5ttl/ ... ram003.png но он не показывает одиночные импульсы в HSS-последовательности.
    Надо бы снять осциллограмму вспышки в режиме HSS FP. Или просто фотодиодом на входе звуковой карты компа записать импульс вспышки в этом режиме.
    Конечно, когда почините моноблок. :)

    В списке ниже есть те, которые "up to 3kHz Switching" (...A3) и есть "IGBTs 5-40 kHz switching" (...B3):

    20v, 330a, HGTG40N60B3, 600v, TO247
    20v, 370a, IXGX120N120B3, 1200v, TO247PLUS
    20v, 400a, STGW50NB60H, 600v, TO247
    20v, 400a, STGW50NB60M, 600v, TO247
    20v, 500a, IXGR120N60C2, 600v, TO247
    20v, 500a, IXGX82N120B3, 1200v, TO247PLUS
    20v, 580a, IXGX82N120A3, 1200v, TO247
    20v, 600a, IXGB200N60B3, 600v, TO264PLUS
    20v, 600a, IXGL200N60B3, 600v, TO247PLUS
    20v, 600a, IXGX120N60A3, 600v, TO247
    20v, 600a, IXGX120N60B3, 600v, TO247
    20v, 600a, IXGX120N120A3, 1200v, TO247
    20v, 700a, IXGX320N60A3, 600v, TO247
    20v, 1075a, IXXX300N60C3, 600v, TO247
    20v, 1200a, IXGX320N60B3, 600v, TO247
  2. Хотелось бы узнать, что вы думаете насчет установки двух IGBT параллельно?
  3. Пока вспышка на руках, прошу закрыть вопросы, повисшие ранее:

    Какое напряжение на основных конденсаторах? И насколько оно стабильно?
    Интересно увидеть резисторы R403, R404 - они оказались в тени под разъёмом CN401.
    Стабилитрон Z501 на какое напряжение?
    Какое напряжение на питании VCC оптрона-драйвера или на C507? 19 вольт, верно?

    По возможности прошу переснять фото, которые оказались не резкими или смазанными.

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 25 ноя 2018, 13:54

Увидеть бы на плате V5-DRV дорожки, закрытые на фото конденсаторами и проводами. Сможете "заглянуть" фотокамерой под них?


И на площадку под радиомодулем на плате V5-CTR тоже.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 25 ноя 2018, 15:46

Спасибо, вопросов пока больше чем ответов.
Обычный процесс движения к истине :)
Постараюсь ответить на поставленные вопросы.
Проблема решена простой перестановкой платы.
На руках остается неисправная плата и блок.

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 26 ноя 2018, 17:26

olegfdel писал(а):На руках остается неисправная плата и блок.
olegfdel, скажите, этот блок в полном комплекте со всеми платами? Он у вас сколько времени ещё будет? Пока он на руках, я мог бы заняться рисованием схемы. Но часто требуется прозвонка или дополнительные снимки скрытых дорожек и переходов ПП. И тут без вашего участия никак не получится.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 27 ноя 2018, 02:46

Пока на руках, урывками смогу.
Говорите, что нужно.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 30 ноя 2018, 00:40

Простите коллеги, пропадаю. Вспышка временно откладывается в сторону.

Не в сети
коллега
Сообщения: 47
На форуме с 5 июн 2017, 00:13

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение olegfdel » 24 янв 2019, 23:34

Напряжение полностью заряженой вспышки 429V
Перефотографировал R403-43K И R404-5.6k около СN401.

Не в сети
эксперт
Сообщения: 9637
На форуме с 25 сен 2012, 21:00

Re: Visico 5 TTL, студийная батарейная вспышка

Непрочитанное сообщение Impulsite » 25 янв 2019, 09:23

Спасибо, поместил фрагмент с CN401 на картинку: http://impulsite.narod.ru/visico/v5ttl/ ... r-pcbb.jpg

Ещё бы вот это: viewtopic.php?p=30245#p30245
Увидеть бы на плате V5-DRV дорожки, закрытые на фото конденсаторами и проводами. http://impulsite.narod.ru/visico/v5ttl/ ... c-pcba.jpg
И закрытые радиомодулем дорожки на плате V5-CTR.
Правильно ли я нарисовал дорожки на обратной стороне разъёма питания вентиляторов CN202, на плате V5-DRV правее U203?
Если не затруднит, сделайте снимок, на котором бы эти дорожки было чётко видно. Или исправьте рисунок.

Ответить

Вернуться в «Студийные вспышки, вопросы по ремонту и схемы»
