Raylab Hybrid RY-300

Непрочитанное сообщение jualex » 12 май 2018, 17:32

Добрый день. Пришел этот девайс в разобранном виде. После замены триака TCR2 и TCR4 (схема очень похожа на RAYLAB AXIO RX-200 V2- респект автору) не получается подключить заднюю панель - нет распиновки контактов. На основной плате шесть промаркированных контактов 350v DCFLASH+ 320v-B N L GND-DC. Питание 220в подается на N и L. Между DCFLASH+ и 320v-B стоит диод 6А10 в схему они не идут-только на контакты. На плате с накопительными конденсаторами маркировка GND DCFLASH- черный(минус конденсаторов) и красный с плюса. Не могу понять куда они идут!!! Буду благодарен любой помощи в этом вопросе(фото с такого же -схема- опыт-итд итп)

Не в сети
эксперт
Сообщения: 9622
На форуме с 25 сен 2012, 21:00

Re: Raylab Hibrid RY-300

Непрочитанное сообщение Impulsite » 12 май 2018, 17:41

Здравствуйте, jualex!
Выкладывайте фото печатных плат с обеих сторон в плане и под разными углами. И фотографии связей между платами. Слова - словами, а картинки больше говорят. Хоть и нет сервис-мануала, разберёмся понемногу.

Не в сети
гость
Сообщения: 2
На форуме с 12 май 2018, 12:49

Re: Raylab Hybrid RY-300

Непрочитанное сообщение jualex » 14 май 2018, 18:40

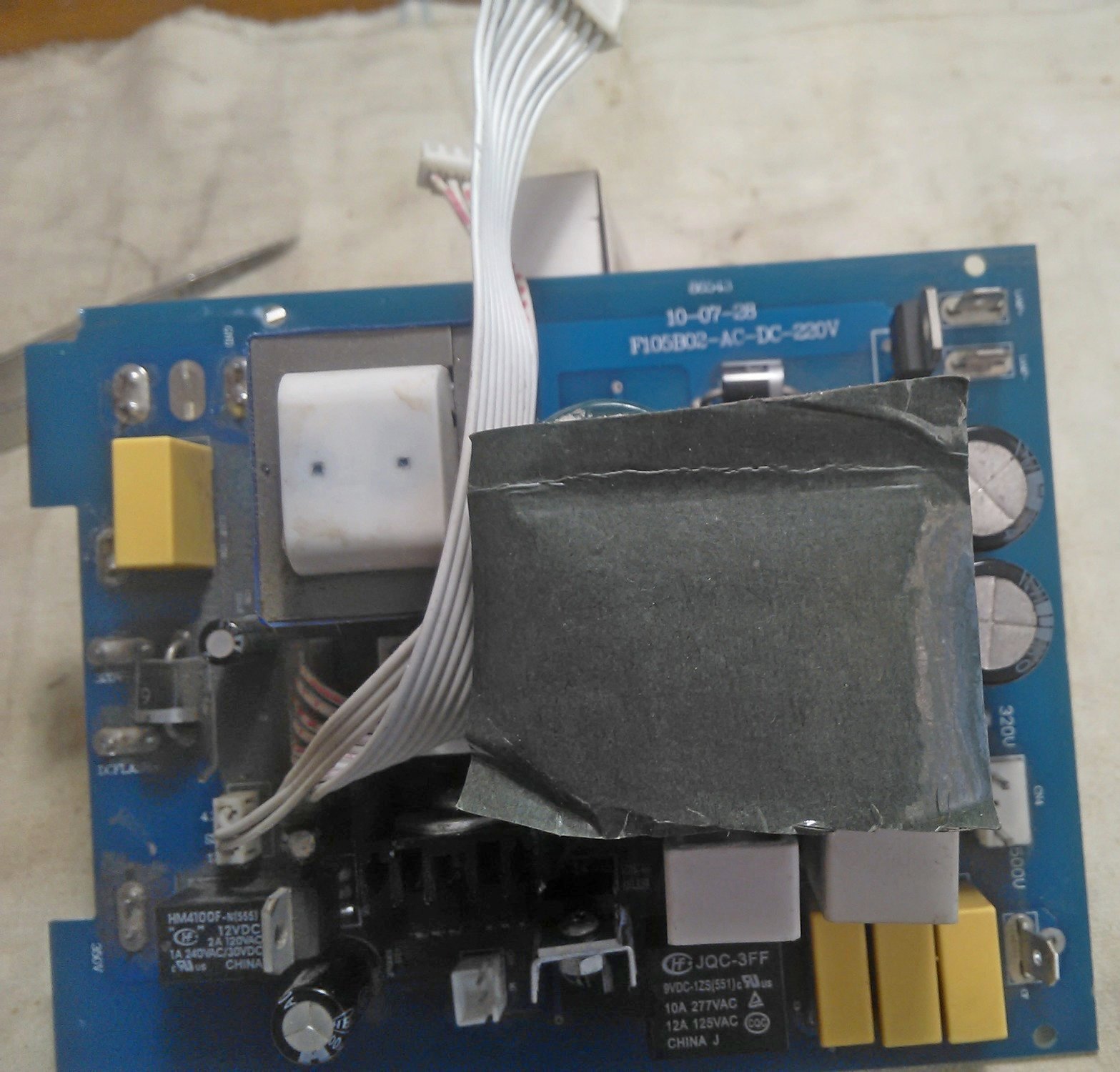

фото

Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9622
На форуме с 25 сен 2012, 21:00

Re: Raylab Hybrid RY-300

Непрочитанное сообщение Impulsite » 14 май 2018, 23:31

Это фотографии? Или отмазка, типа "чо пристал"?
