Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Сергей298 » 16 мар 2020, 15:34

Здравствуйте, уважаемые Знатоки.
Волей случая попал мне неисправный Bowens Gemini GM1000PR0 (BW-3945), темы с таким моноблоком я не нашел и поэтому создал новую. Суть неисправности: При положении регулятора мощности 1,0 и 2,0 блок не работает и лампе проскакивает тонкий разряд. При дальнейшем увеличении мощности лампа начинает срабатывать. Лампа в моноблоке трехвыводная (не считая вывода запуска), на крайних контактах следующие напряжения при разных положениях регулятора мощности:
1,0 - 117V
2,0 - 145V
3,0 - 192V
4,0 - 246V
5,0 - 325V
6,0 - 300V
7,0 - 335V
Как я понимаю лампе не хватает напряжения. Зарядные конденсаторы визуально целые. Не разобрался с назначением электролитических конденсаторов, расположенных рядом с зарядными и имеющими аналогичные номиналы. Хотел бы получить подсказку по данной проблеме.

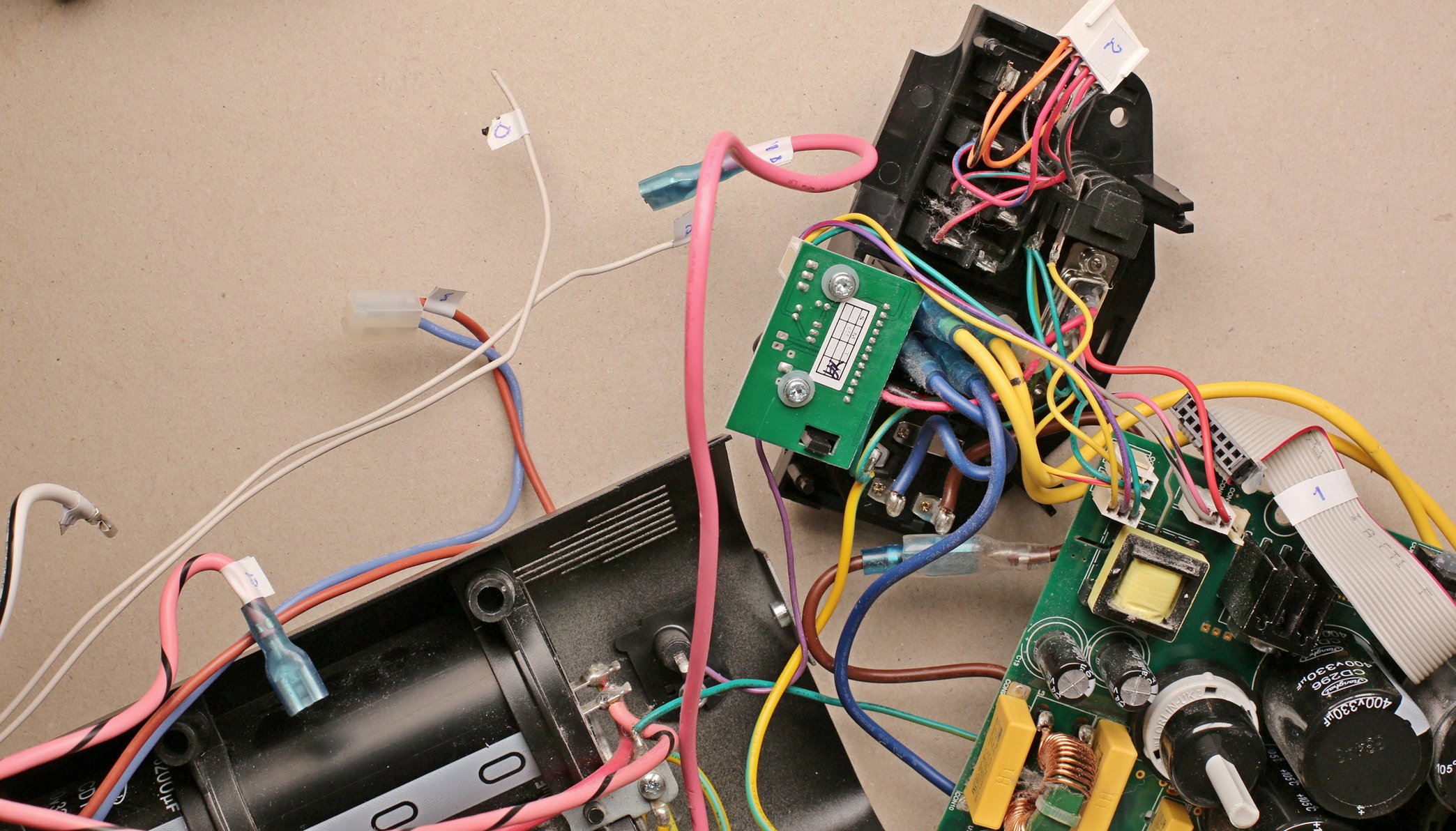

Фотографии разобранного моноблока прилагаю.

Изображение Изображение Изображение Изображение Изображение Изображение Изображение



Добавлено модератором:
 Показать скрытый текстОшибки вспышек Bowens
Ошибки в работе таких сложных приборов, как вспышки, моноблоки, обычно перечислены в инструкциях по пользованию.
ctlg/bowens/errors_bw3900_bw3910_bw3925.png
При сбоях в работе моноблоки Gemini R и PRO выдают сообщение об ошибке на дисплее и при помощи светодиодных индикаторов режимов работы пилотного света (расположены на боковой и задней панелях, обозначены REL, USR и МАХ). На дисплее отображается символ "E" (error) и номер ошибки, индикаторы мигают следующим образом (см. таблицу, X = мигающий индикатор):

Ошибка 				     Дисплей	   REL	  USR   МАХ
• Нормальная работа без сбоев	     Уровень
				     мощности
• Неправильное сетевое напряжение	E1	    Х	   X	--
• Низкий заряд батареи 			E2	    Х	  --	 Х
  (зарядки не происходит)
• Перегрев моноблока 			E3	    Х	  --	--
  (зарядки не происходит, пилот
  отключен, дождитесь охлаждения)
• Сбой зарядки				E4	   --	   Х	 Х
  (попробуйте повторить еще раз)
• Нет поджига импульсной лампы 		E5	   --	   Х	--
  (попробуйте повторить еще раз)
• Тлеющий разряд в импульсной 		E6	   --	  --	 Х
  лампе (попробуйте повторить еще раз)

Фото печатных плат прислали Kuzmick и slavjan

Черновик принципиальной схемы.



Основная плата с обеих сторон MAIN PCB. Не показаны зарядные конденсаторы С31, С32, С35, С36 и радиатор тиристоров:

Изображение Изображение

Плата светодиодов LED PCB:

Изображение Изображение

Плата разъёма радиомодуля Pulsar:

Изображение Изображение

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000 PRO (BW-3945)

Непрочитанное сообщение Impulsite » 16 мар 2020, 17:14

Привет, Сергей!
В теме по Bowens Esprit Gemini GM500 (BW-3610) посмотрите, может на вашей подобная вольтодобавка. Наличие двух трансформаторов T2 и T3 типа ZS1052 означает точно такую же вольтодобавку, которую показал alexman9000. И схема есть.
И, пожалуйста, выложите фото импульсной лампы с размерами.

Изображение Изображение Изображение Изображение
Сергей298 писал(а):
16 мар 2020, 15:34
Не разобрался с назначением электролитических конденсаторов, расположенных рядом с зарядными и имеющими аналогичные номиналы
Они все 330 мкФ 400 В? Скорее всего дополнительные конденсаторы работают на умножение напряжения, так как вспышка "всеядная", от 90-130 В 60 Гц до 195-250 В 50 Гц.


Любопытно, что обе серии Gemini GM R и PRO построены на одной печатной плате. Отличаются только комплектацией деталей.
И мне не хватило снимков, чтобы разобрать провода по клеммам:

CON8-1  EL1 	красный (пилотная лампа)
CON8-2  EL1 	сиреневый (пилотная лампа)
CON9  	LIVE_IN коричневый (сеть)
CON10  	NEUT_IN  синий (сеть)
CON11  	GND 	зелёный  (заземление корпуса)
CON7  	~AC 	жёлтый  (перекл.  "Батарея-Сеть")
CON12  	BATT 	жёлт-красный (перекл.  "Батарея-Сеть")
CON13a  ?  	?
CON13b  ?  	?
CON16b  ?  	чёрный (?)
CON15   XE-K  	чёрный (катод имп. лампы)
CON17   XE-T    красный	(поджиг)
CON18  	?  	?
CON19  	?  	?
CON20  	?  	?
CON21  	?  	?
CON24  	MC- 	бело-чёрный (минус конденсаторов)

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 19 мар 2020, 11:33

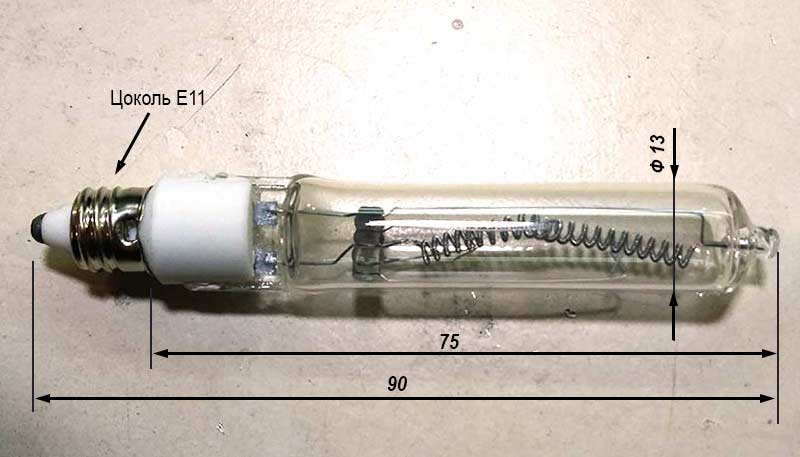

Простите за задержку ответа. Размеры импульсной лампы на прилагаемом эскизе. Пилотная лампа 240V x 500W отличается от ранее рассмотренных Bowens, эскиз и фото прилагаю. https://impulsite.ru/ctlg/bowens/bw3945 ... 98_001.jpg

Изображение Изображение

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 19 мар 2020, 16:06

Здравствуйте.
конденсаторы про которые я писал все 330 мкф на 400 вольт.
По поводу соединений:
CON8-1 EL1 красный коричневый (пилотная лампа)
CON8-2 EL1 сиреневый (пилотная лампа)
CON9 LIVE_IN коричневый (сеть)
CON10 NEUT_IN синий (сеть)
CON11 GND зелёный (заземление корпуса)
CON7 ~AC жёлтый (перекл. "Батарея-Сеть")
CON12 BATT жёлт-красный (перекл. "Батарея-Сеть")
CON13a ? бело-красный (+ основных конденсаторов)
CON13b не подключен
CON16b XE-K чёрный (катод имп. лампы)
CON15 XE-K чёрный (катод имп. лампы)
CON17 XE-T красный алый (поджиг)
CON18 ? красный (минус одного из основных конденсаторов)
CON19 ? бело-черный (минус одного из основных конденсаторов)
CON20 ? желто-черный (минус одного из основных конденсаторов)
CON21 ? красно-черный (минус одного из основных конденсаторов)
CON24 MC- бело-чёрный (минус конденсаторов) не подключен

Блок основных конденсаторов:


Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Impulsite » 19 мар 2020, 16:30

Очень хорошо, еще одно белое пятно закрыто.
Несколько неожиданно увидеть соединенные "+" основных конденсаторов. Это значит и оба анода соединяются через эту перемычку.
Минусы больших конденсаторов через мощные тиристоры (кстати, какие там тиристоры, как маркированы?) соединяются с катодом импульсной лампы. Тем самым обеспечивается поочередная коммутация конденсаторов при регулировании мощности. Подобно тому, как это есть в Bowens Esprit 2 (BW-2068).
Уже будет проще схему восстановить.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 19 мар 2020, 18:45

Добрый день. К сожалению я не смог разобраться в маркировке тиристоров на них: 1309 IND1A и второй строкой 50R1A120. Пытаюсь понять функцию конденсаторов С35 и С36.

Фото платы без конденсаторов С31, С32. С35 и С36 прилагаю.

Добавлено модератором: фото перенёс в первое сообщение темы.

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Impulsite » 20 мар 2020, 00:02

Тиристор быстро отыскивается по маркировке 50R1A120. Постоянный ток до 50 А, импульсный до 1430 A, рабочее напряжение до 1200 В.

Теперь по схеме.
Совмещая в редакторе изображений картинки стороны A и стороны B печатной платы, и переключая слои, мне удалось проследить путь тока от CON9 LIVE_IN коричневый до CON13a "+" конденсаторов.
Вот смотрите по картинкам: CON9, L3, L5, симисторы Q11, Q9 встречно-параллельно, +C31-, -C32+, CON7, тумблер "Сеть-Батарея", CON12, D41, CON13a (+ основных конденсаторов). Диоды D42-D44 - разделительные для вольтодобавки.
Но, конечно, такой способ без прозвонки не позволил найти путь тока от CON10 NEUT_IN (синий) дальше, чем L3. :)
Получилось, что С31, С32 - зарядные конденсаторы, как в обычной схеме: Bowens Esprit Gemini GM (BW-3610).

А вот С35 и С36 - это из учетверителя напряжения, примерно такой структуры, как "схема умножения первого рода, рис. В) " , где Q8 служит для подключения умножающей цепочки С35, С36 и диодов D37, D39, D40 (параллельные диоды опущены). У меня соединения анода D37 и минуса C36 (CON27) "повисли в воздухе".

PS: конденсаторы С35 и С36 должно быть подключаются подобно C15, C16 на схеме Hensel Integra ctlg/hensel/integra500pro/inprof_powerflash-circuit.png И здесь симистор Q8 вместо реле K1.1 в Hensel


Пробуйте зарисовать соединения учетверителя (С35, С36, D37, D39, D40).

Если вы на рисунках стороны A и B обозначите (например, синим цветом) дорожки, которые напрямую прозваниваются с общим минусом схемы CON10, то мне будет проще восстановить остальную часть схемы.

ctlg/bowens/bw3945_gemini_gm1000pro/pcb ... wiring.jpg
ctlg/bowens/bw3945_gemini_gm1000pro/pcb ... wiring.jpg

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 20 мар 2020, 16:12

Здравствуйте, Impulsite.
Попробовал разобраться с С35, С36 и С31, С32. То, что получилось, во вложении. К сожалению, отобразить это на фотографиях нет тех. возможности. CON10 через дроссель L1, как минимум, соединен с CON27 (минус С36), с CON18 и с D37,64.


Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Impulsite » 20 мар 2020, 17:15

Да, у меня почти так же получилось. Проверьте, пожалуйста, нет ли грубых ошибок?


Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 20 мар 2020, 18:41

Красиво, чувствуется рука Мастера. Только у меня почему-то зеркально. Осталось понять, кто виноват в проблеме и что делать.

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Impulsite » 20 мар 2020, 19:51

Судя по меняющемуся напряжению зарядная часть (умножитель) и стабилизатор напряжения работают исправно.
Отсутствие поджига на малых уровнях напряжения означает, что вот эта часть, вольтодобавка, не работает.


Как она должна работать читайте здесь: viewtopic.php?p=27773#p27773
На вашей печатной плате другие номера деталей. Смотрите обвязку T2, Q17 (ZVN) и имеются ли на затворе Q17 прямоугольные или пилообразные импульсы с амплитудой ок. 5 В. Генератор - это скорее всего микросхема IC7. Не вижу маркировки, не могу сказать, что это такое.

Небольшие исправления в схеме. Q9, Q11 оказались тиристорами TYN840.

Сергей298, посмотрите, правильно ли я вписал Q10. Смотрю на него и на большой резистор R94 и пока в непонятках, что там этот узел делает. Наверное, это прерывание заряда на время поджига лампы.

Скажите, сколько времени этот Бовенс у вас ещё будет в работе? Мы сможем продолжить рисование схемы?

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 21 мар 2020, 12:05

Здравствуйте, Impulsite.
1. конденсаторы добавлены правильно.
2. Посмотрел сигнал на Q17(ZYN 2110), он красивый, картинка во вложении.
3. На счет IC7 (8140MZ / V24026N) есть сомнения, т.к. рядом с ней ИФК датчик и микродинамик.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re:Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 21 мар 2020, 15:26

С Q10 и R94 пока не разбирался. А по поводу сроков нахождения Bowens у меня пока не знаю.

Разбирался с Q17,Q16,T2,T3. Результат во вложении.


Добавлено модератором: внёс вашу поправку в схему.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Сергей298 » 21 мар 2020, 17:36

Сигнал на Q17:


На первичной обмотке Т2...


Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945)

Непрочитанное сообщение Impulsite » 22 мар 2020, 15:17

Impulsite писал(а):
22 мар 2020, 01:48
Много вопросов:
Обновите последнюю схему, черновик 006. Сравнивая с эскизом Bowens Gemini GM200 (BW-3660), которым поделился коллега slavjan, нашел и исправил несколько ошибок.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Сергей298 » 23 мар 2020, 13:35

К сожалению вчера и сегодня у меня нет доступа к Bowens. В ближайшие дни постараюсь ответить на Ваши вопросы.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Сергей298 » 25 мар 2020, 18:53

Здравствуйте. Результат моих изысканий:
1. D72 - BZG/030C/220
2. IC5 - PIC16F887-1/ML
3. R136 - 12 нога IC5; R144 - 38/IC5; R145 - 40/IC5; R143 - 39/IC5; R146 - 15/IC5; R139 - 2/IC5; R65 - 1/IC5; R89 - 6/IC5; R98 - 36/IC5; R95 - 34/IC5; R83 - 44/IC5; R49 - 11/IC5
4. Общая точка R67 и R117 с общей точкой схемы.

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Impulsite » 26 мар 2020, 04:54

Здесь вольтодобавка чуть отличается от такой же в Bowens Esprit Gemini GM (BW-3610). Такая схема, когда напряжение конденсатора вольтодобавки суммируется с напряжением основного конденсатора только в момент, когда открывается тиристор поджига Q16, обычно называется динамической вольтодобавкой. Напряжение, генерируемое на вторичной обмотке T2, кроме конденсатора вольтодобавки C45, заряжает также и и конденсатор поджига C46. Cтабилитрон D72 (BZG03C220) должен ограничивать напряжение на C46 на безопасном для BT134W уровне.

Интересно, какое напряжение на C46 и C45 при минимальной мощности (1,0) и при максимальной (7,0)?

Предполагаю, что если лампа уже достаточно много поработала, её напряжение зажигания чуть увеличилось и потому на минимальной мощности поджиг не происходит. Самое простое решение - переключить C45 параллельно диоду D42 и добавить удвоитель напряжения, так, чтобы на конденсаторе вольтодобавки C45 было 600 вольт. Тогда на лампе будет максимально 930 В, минимально 720 В и она будет стабильно зажигаться. Вот примерно по такому примеру: Схема с вольтодобавкой до 900 В (Вариант 1)

Другая возможная причина неисправности - это вероятное КЗ в разделительных диодах вольтодобавки D42, D43, D44. Поэтому обязательно следует проверить указанные диоды на наличие короткого замыкания.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Сергей298 » 26 мар 2020, 11:48

Здравствуйте, Impulsite.
Что касается узла CELL:
1. Цоколевка IC7 на схеме неправильная, фото.
2. Фотодиод - D24.
3. 6 нога IC7 соединена с 14 ногой IC5.
Остальное:
1. Не могу найти резистор питания Q17, в ближайшем окружении его нет.
2. R89 соединен с 6 ногой IC5, а R68 c 41 ногой IC5.
Что касается диодов D42, D43, D44, они в норме.

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Impulsite » 26 мар 2020, 15:49

Спасибо. Внёс поправки в схему: ctlg/bowens/bw3945_gemini_gm1000pro/bw3945-circuit.png

1. Не могу найти резистор питания Q17, в ближайшем окружении его нет.
У slavjan'а, транзистор Q4, ctlg/bowens/bw3660_gemini_gm200/slavjan ... -shema.jpg - тоже нет. И это странно. Может быть R137 (100 ом) неправильно нарисован на схеме? И это не часть снаббера, а подтяжка Q17 и C41 по питанию +5V?
2. R89 соединен с 6 ногой IC5
Я бы согласился, но 6 вывод IC5 это VSS, земля, по спецификации PIC16F884/887, 44-Pin QFN.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Сергей298 » 26 мар 2020, 17:31

Мои извинения, R89 идет на 35 вывод IC5. Проверил R137 и С43, все как на схеме.

Напряжение на С45 и С46 на всех мощностях от 1 до 7 одинаковое 240V.
По поводу прибора - вы считаете,что виновата лампа? И возможное решение проблемы как на фото 010 (во вложении)?


Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Impulsite » 27 мар 2020, 03:02

Сергей298 писал(а):
26 мар 2020, 17:31
Напряжение на С45 и С46 на всех мощностях от 1 до 7 одинаковое 240V.
По поводу прибора - вы считаете,что виновата лампа?
Виновата ли лампа покажет её подмена, или испытание на стенде: viewtopic.php?f=27&t=2008, или подключение новой вольтодобавки по вашему эскизу на фото 010 в предыдущем сообщении. Только питание ~220 В брать не от CON13a или CON13b (там уже выпрямленное напряжение), а от точек после CON9 и дросселя L3: https://impulsite.ru/ctlg/bowens/bw3945 ... it-008.png

Черновик 008. Закончил прорисовку AC-DC преобразователя на IC2 TNY278. Почти восстановил схему низковольтной части синхронизации.


PS:
Стало понятно, почему схема вольтодобавки сделана на генераторе высокого напряжения. При питании вспышки от аккумуляторного преобразователя Travel Pack (BW-7694) моноблок не получает переменное напряжение, питается выпрямленным высоким и вспомогательным низким напряжением. Таким образом получается, что вольтодобавка "900 В, вариант 1" работать будет только при питании от сети 220 В.

По вашим измерениям лампа не зажигается при напряжении меньше, чем 145 + 240 В, т.е. около 385 В.
В принципе, если на место D72 поставить стабилитрон или TVS-диод (супрессор) на напряжение примерно 300 В, то это будет вполне безопасно для Q16, но конденсаторы C45 и C46 надо будет заменить на 400 вольтовые, так как на них напряжение возрастет до 300 вольт.

Не в сети
коллега
Сообщения: 40
Стаж 4 года 3 месяца

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Сергей298 » 27 мар 2020, 19:18

Здравствуйте. Огромное спасибо за помощь. Буду искать лампу, тем более что установленная в приборе изрядно поработала и скорее всего проблема в ней.

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Bowens Gemini GM1000PRO (BW-3945), есть часть схемы

Непрочитанное сообщение Impulsite » 27 мар 2020, 19:57

Сделайте вольтодобавку. Даже усталая лампа ещё поработает пока приедет новая лампа.
Ответить

Вернуться в «Студийные вспышки, вопросы по ремонту и схемы»
