Interfit Stellar X300 горят предохранители

Непрочитанное сообщение Вовик 76 » 7 окт 2012, 19:41

Доброго времени суток!
Принесли данную вспышку с проблемой, не включается. Внешний осмотр показал наличие сгоревшего предохранителя. Поставил другой, на 2А, сгорел. Разобрал, прозвонка элементов платы показала следующее, КЗ нет. Схемы на данный аппарат не нашёл. Может предохранитель должен быть по-мощнее? У кого есть схемка на него или может кто что подскажет, буду рад любому совету.

Добавлено модератором:
Лампа Interfit SINT407 для студийных вспышек Interfit 150w Stellar, Stellar X, Stellar XD, Stellar Extreme, EX150 Mk1, EX150 Mk2 и 200w EXD200.
Лампа Interfit SINT408 для студийных вспышек Interfit с энергией 300 Дж (Stellar X300, ...).
Лампа Interfit SINT409 для студийных вспышек Interfit с энергией 600 Дж (Stellar X600, ...).

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Interfit Stellar X300 горят предохранители

Непрочитанное сообщение Impulsite » 7 окт 2012, 19:42

Здравствуйте, Вовик 76!
Вы нас познакомьте с этой вспышкой, как она внешне выглядит, как изнутри. Как прикладывать к сообщению фотографии, можно почитать здесь: viewtopic.php?f=2&t=4

Судя по названию, это 300 Дж вспышка и для неё 2 А предохранителя может быть мало. Есть какие-то обозначения возле контейнера для предохранителя или в инструкции? Предполагаю, предохранитель требуется на 5-6 Ампер.
И в таких случаях, когда горят предохранители, обычно, не включая вспышку в электросеть, заправляю свежий предохранитель и, включив "Power", но с выключенной лампой-пилотом, измеряю сопротивление на штырях сетевой вилки. По величине сопротивления уже можно понять, где может быть проблема.
прозвонка элементов платы показала следующее, КЗ нет
Сделайте фото платы, чтобы не гадать, где искать. Если зарядка происходит через однополупериодный удвоитель напряжения, то надо проверять диоды и конденсаторы зарядки. А также симистор/тиристор в зарядной цепи.

Не в сети
коллега
Сообщения: 70
Стаж 7 лет 9 месяцев

Re: Interfit Stellar X300 горят предохранители

Непрочитанное сообщение Вовик 76 » 7 окт 2012, 19:45

Доброго времени суток!
Фото наверное выложу завтра, потому что вспышка на работе.
На контейнере никаких отображений по поводу предохранителя.
Сопротивление на сетевой вилке порядком 800 Ом в обе стороны, нашёл что это трансформатор. Прозванивал тиристоры, диоды конкретного К.З. нет.

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Interfit Stellar X300 горят предохранители

Непрочитанное сообщение Impulsite » 7 окт 2012, 19:45

Вовик 76, можно включить вспышку в сеть последовательно с лампой на 220 Вольт 75-95 Ватт. :) Если КЗ присутствует, то лампа будет гореть ярко. Если КЗ нет, то лампа вспыхнет, затем, по мере заряда конденсаторов, станет светить всё тусклее.
От фотографий не откажемся. :)

PS: вот здесь
http://www.interfitphotographic.com/Lig ... 0Flash.php
http://www.interfitphotographic.com/Lig ... 0Flash.php
имеются таблички с величиной предохранителя (Fuse) 6,3 Ампер для Interfit Stellar X300/XD300 модели с питанием ~220 В и предохранитель 10 А для модели с питанием от сети ~110В.

Не в сети
коллега
Сообщения: 70
Стаж 7 лет 9 месяцев

Re: Interfit Stellar X300 горят предохранители

Непрочитанное сообщение Вовик 76 » 7 окт 2012, 19:46

Доброго времени суток!
Попробовал включить вспышку через лампу, по Вашему совету, лампа вспыхивает и гаснет, вспышка не включается,эксперементировал с лампами разной мощности. Потом на свой страх и риск поставил предохранитель на 6,3 А, вспышка включается,но не вспыхивает, конденсаторы заряжаются. Клиент обещал принести такую же 100% рабочую, попробую подкинуть лампу и трансформатор поджига.
Огромное спасибо impulsite за подсказку.

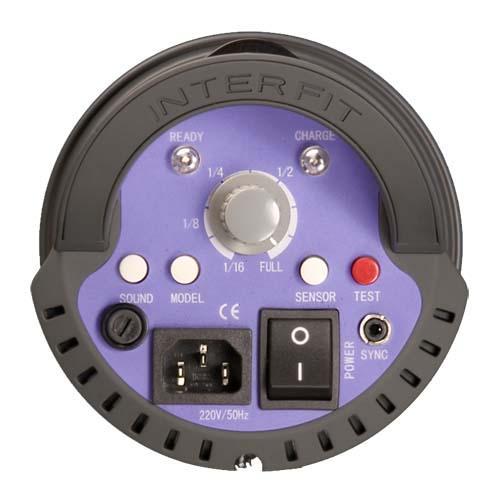

Изображение Изображение Изображение Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9853
Стаж 7 лет 9 месяцев

Re: Interfit Stellar X300 горят предохранители

Непрочитанное сообщение Impulsite » 7 окт 2012, 19:46

Вовик 76, измерьте, пожалуйста, габариты кольцевой лампы.
Импульсные кольцевые лампы.
Таблица кольцевых ламп.
И сделайте снимок со стороны байонета с линейкой в кадре для масштаба. Интересно, какой тип байонета на этой вспышке.
