Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение Elnur » 7 окт 2012, 22:18

Возникла такая проблема - через 5-10 импульсов, перегорают предохранители у Bowens GM500. Беру запасные родные, опять тоже самое. Сама вспышка, и пилотник работают нормально. В этой же студии успешно используются 2 другие аналогичные вспышки из этого же набора, а также 2 вспышки Bowens 400.

Есть слабое подозрение, что проблема возникла после того, как новичок воткнул в соответствующий разъём штекер от синхронизатора (Yongnuo или как там их). Но это действие происходит постоянно с другими вспышками, и его трудно сделать неправильно.

Это какая-то распространенная проблема или мне как-то специфично повезло? Какие будут советы по более точной диагностике? Спасибо заранее.

Добавлено модератором:

Bowens Gemini GM250R (BW-3900), лампы - BW2030 (Clear), BW2032 (UV)
Bowens Gemini GM500R (BW-3910), лампы - BW2030 (Clear), BW2032 (UV)

Изображение Изображение Изображение Изображение Изображение

http://impulsite.ru/viewtopic.php?p=26640#p26640

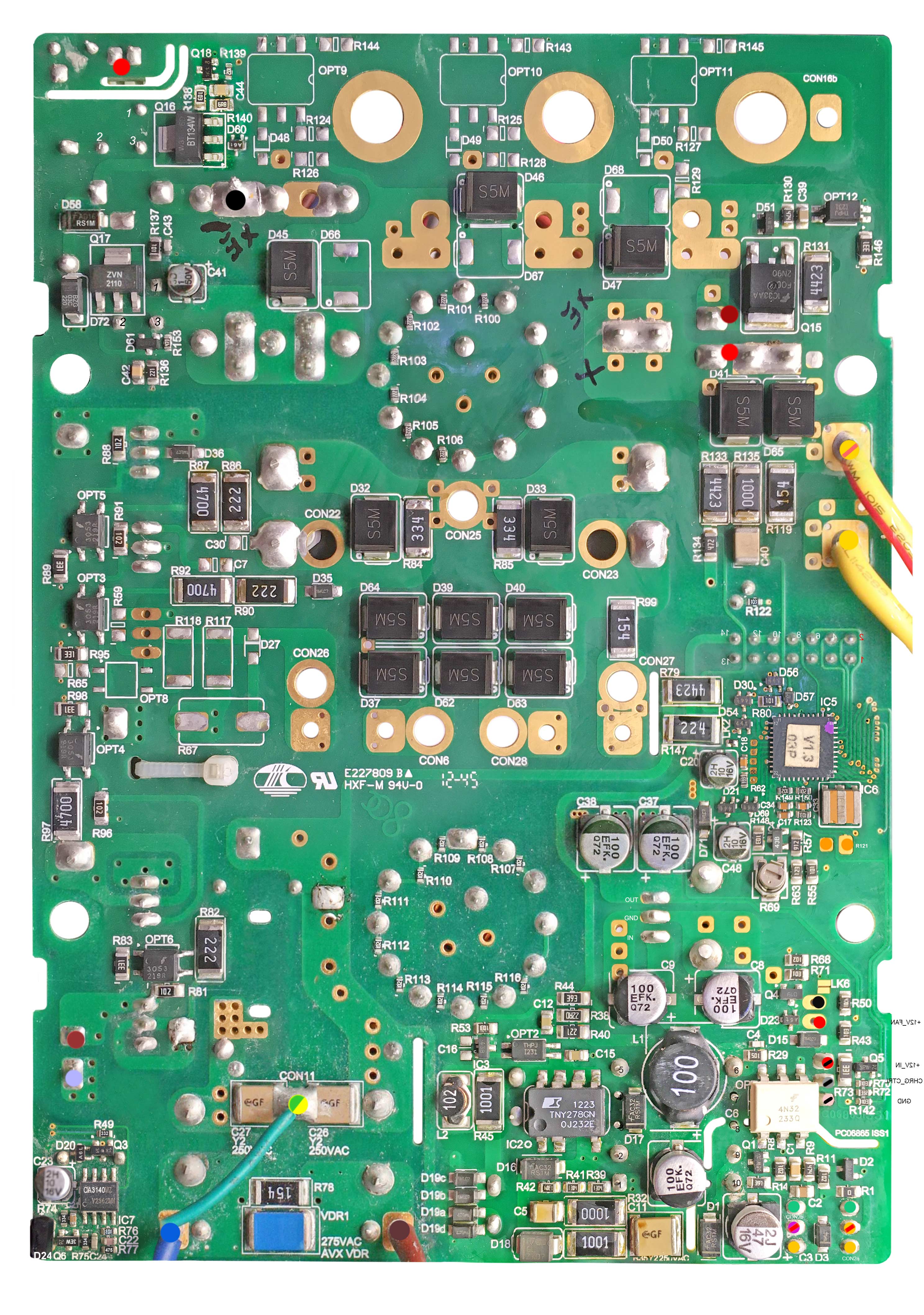

Основная плата с обеих сторон MAIN PCB:

Изображение Изображение

Плата светодиодов LED PCB:

Изображение Изображение

Плата разъёма радиомодуля Pulsar:

Изображение Изображение

Не в сети
мастер
Сообщения: 1008
На форуме с 26 сен 2012, 14:27
Откуда: RU, Crimea, Simferopol

Re: Bowens GM500 - перегорают предохранители

Непрочитанное сообщение sa137 » 7 окт 2012, 22:18

Elnur писал(а):Это какая-то распространенная проблема или мне как-то специфично повезло? Какие будут советы по более точной диагностике?
ёмкости...
разобрать, посмотреть, сфотографировать.

Не в сети
эксперт
Сообщения: 9634
На форуме с 25 сен 2012, 21:00

Re: Bowens GM500 - перегорают предохранители

Непрочитанное сообщение Impulsite » 7 окт 2012, 22:19

Здравствуйте, Elnur!
Да, как уже сказал коллега sa137, открыть и осмотреть платы.
Пожалуйста, сфотографируйте весь процесс вскрытия и затем сделайте, во возможности, фотографии плат с хорошим разрешением.
Фотографии заметно облегчают в дальнейшем работу по поиску неисправностей.
При выкладывании снимков не экономьте на мегабайтах и мегапикселах, не урезайте их размеры. Подробнее об этом здесь: viewtopic.php?f=2&t=4

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens GM500 - перегорают предохранители

Непрочитанное сообщение chip_1 » 17 окт 2013, 13:04

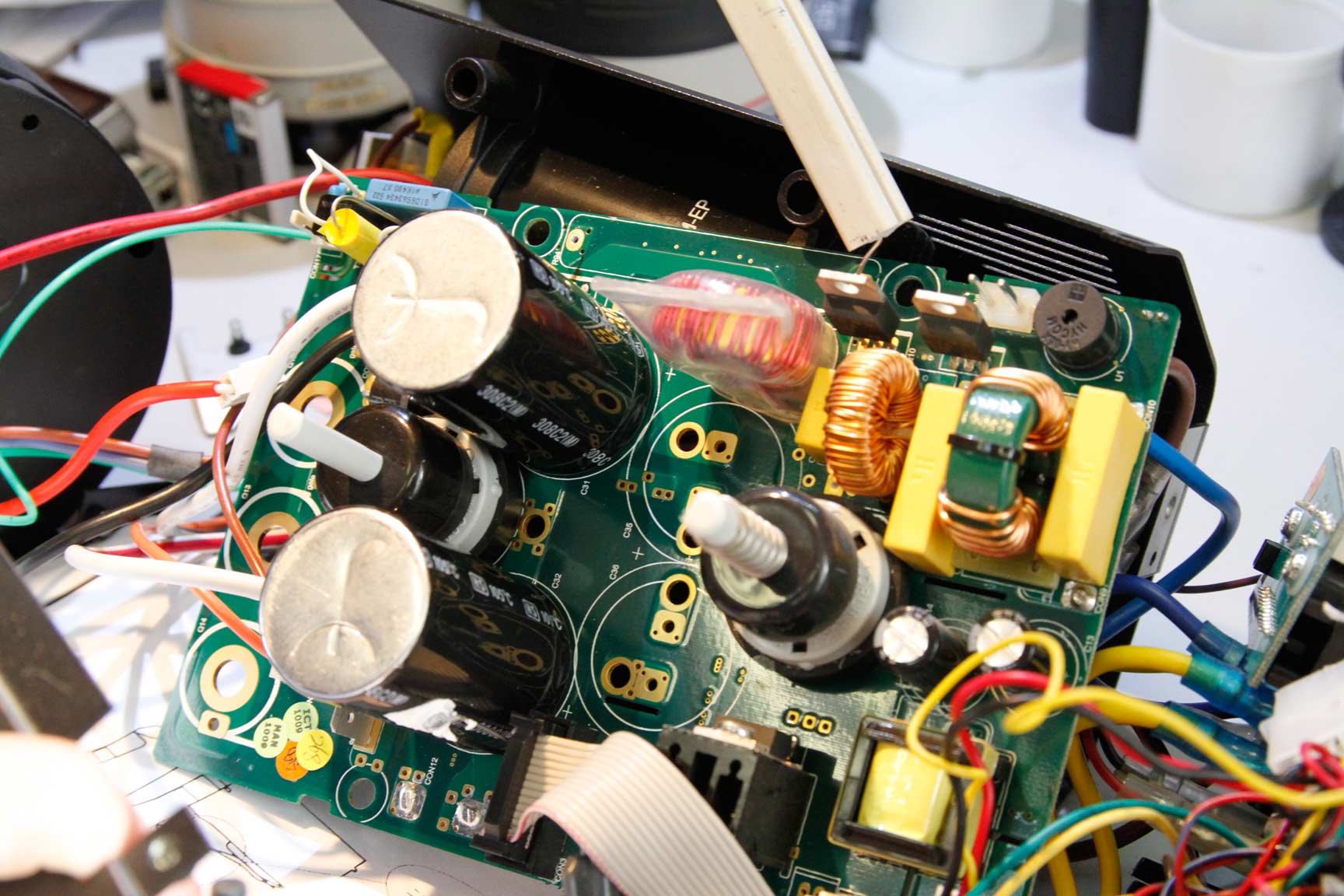

Продолжу эту тему, так как у меня такая же проблема. конденсаторы были заменены, но после работы около недели мощность повысили чуть ли не до максимальной и стал перегорать предохранитель. Замененные конденсаторы живые, ёмкость не потеряли, не вздутые.
Выпаял пару заряжающих тиристоров, предохранитель перестал перегорать.

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9634
На форуме с 25 сен 2012, 21:00

Re: Bowens GM500 - перегорают предохранители

Непрочитанное сообщение Impulsite » 17 окт 2013, 14:26

Здравствуйте, chip_1!
Благодарю за хорошие фото! Если Вас не затруднит, сделайте, пожалуйста, виды платы с другим расположением проводов. Тогда, совместив два снимка можно будет увидеть детали, которые оказались заслонены, не видны под проводами.
И если Вы сможете на фотографиях показать связи между платами, подробно показать распайку проводов на обратной стороне задней панели (где сетевой разъём и включатели), то можно будет восстановить, хотя бы частично, силовую схему и по ней выработать рекомендации по решению проблемы.
И есть вопросы:
1) какой величины предохранитель стоит изначально и рекомендуется в инструкции пользователя?
2) как называются заряжающие тиристоры и где они стоят на плате?
3) на снимке виден выпаянный керамический резистор. Он стоял последовательно с зарядными конденсаторами? Или это гасящий резистор для сброса лишнего напряжения на основном конденсаторе?
4) зарядные конденсаторы такой же величины, как были или с большей ёмкостью?
предохранитель перестал перегорать
наверное, и основные конденсаторы перестали заряжаться и вспышка не зажигается? :)

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens GM500 - перегорают предохранители

Непрочитанное сообщение chip_1 » 22 окт 2013, 09:50

1. Предохранитель указан на 4А. Инструкции нет, но есть маркировка на корпусе.
2. Сейчас не помню, собрал обратно, но по характеристикам 40А 600В. Стоят на первой фотографии(2 поста выше), сверху (они выпаяны) стоят рядом, сразу под резисторами R91 и R88.
3. Керамический резистор 150 Ом. Он идет от + конденсатора до средней ноги IGBT транзистора.
4. Зарядные конденсаторы поставил больше (должно быть 230, поставил 470 :) ). То, что было под рукой. Возможно это и стало причиной сгорания предохранителя.

Заменил конденсаторы на такой же ёмкости, проблема осталась. Предохранителей не напасешься, делаю сам, на глаз. Чем толще сдавлю проволочку, тем больше успевает зарядится конденсатор, но предел должен быть...

Не в сети
эксперт
Сообщения: 9634
На форуме с 25 сен 2012, 21:00

Re: Bowens Gemini GM500R - перегорают предохранители

Непрочитанное сообщение Impulsite » 22 окт 2013, 14:36

Увеличение ёмкости зарядных конденсаторов естественно увеличивает зарядный ток. В вашем случае, с 470 мкФ конденсаторами практически в 2 раза.
Предохранителей не напасешься, делаю сам, на глаз
Неизвестно при каком токе сгорают ваши самодельные предохранители. Так бы не надо делать. Приобретите по паре предохранителей на 5 А, на 6А в стеклянных корпусах и пробуйте с нормированными, а не самодельными предохранителями. Думаю, 6-амперный предохранитель должен быть впору зарядными конденсаторами на 150-220 мкФ 450 В. У большинства 500-джоулевых вспышек предохранитель на 5 Ампер.
Если можете без риска повредить вспышку, включить её в открытом виде, то измерьте, пожалуйста, диапазон напряжений на основном конденсаторе при регулировке от минимума к максимуму.
Ещё интересует, есть ли на резисторе 50W 1K (это есть гасящий резистор) какое-то напряжение, когда вспышка зарядилась? Выводы его изолированы, но можно измерить на штекерах этого резистора на плате.

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens Gemini GM500R - перегорают предохранители

Непрочитанное сообщение chip_1 » 22 окт 2013, 14:46

К сожалению не смогу замерить, забрали вспышку.. Но такое впечатление, что один из тиристоров был неисправен.
Да к стати, я ошибся, там действительно на 5А предохранитель стоял.

Не в сети
эксперт
Сообщения: 9634
На форуме с 25 сен 2012, 21:00

Re: Bowens Gemini GM500R - перегорают предохранители

Непрочитанное сообщение Impulsite » 22 окт 2013, 14:53

Предложите владельцу вспышки поставить всё же нормированные предохранители, а не "жучки".
Надо бы проверить состояние диодов D32, D33, которые параллельны зарядным конденсаторам, нет ли обрыва или короткого замыкания.
Силовых тиристоров в схемах вспышек обычно два - один на зарядке основного конденсатора. Его неисправность (часто КЗ) приводит к перезаряду основной ёмкости. Внешне вспышка начинает с большей силой вспыхивать и не регулируется мощность вспышки. (Правда, встречаются и схемы, где на зарядке два тиристора, если зарядка двухступенчатая)
Другой тиристор - на регуляторе яркости пилотной лампы. Тут сразу видно и понятно.

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение chip_1 » 11 ноя 2019, 18:29

Приветствую!
Принял в ремонт упавший GM500R. Лампа заменена, так как была разбита при падении. вспыхивает только на повышенных мощностях. На минимуме 115В.
На плате отлетели пару смд электролитов С37 и С38., установил на место, разницы нет. Проверил на предмет обрыва в трансформаторе, трещин в больших смд резисторах, все нормально.
Подскажите, как тут устроена вольтодобавка? Полагаю в ней дело...

Не в сети
эксперт
Сообщения: 9634
На форуме с 25 сен 2012, 21:00

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение Impulsite » 11 ноя 2019, 19:21

chip_1 писал(а):
11 ноя 2019, 18:29
Подскажите, как тут устроена вольтодобавка? Полагаю в ней дело...
Надо сравнить напряжения на основных конденсаторах с напряжением на выводах импульсной лампы при минимальной установке мощности и при максимальной. Если на минимуме напряжения почти одинаковые, то проверять разделительные диоды. Или, при исправных разделительных диодах, искать цепи, по которым (обычно на анод) подается высокое напряжение.

Посмотрите картинки в теме Bowens Esprit Gemini GM500 (BW-3610) viewtopic.php?p=27771#p27771

chip_1, пожалуйста, по возможности добавьте фотографий по печатной плате и внутреннему устройству Bowens Gemini GM500R (Radio, BW-3910).

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение chip_1 » 12 ноя 2019, 17:46

Хорошо, спасибо!
chip_1, пожалуйста, по возможности добавьте фотографий по печатной плате и внутреннему устройству Bowens Gemini GM500R (Radio, BW-3910).
Какие именно фото требуются. Выше я фотографировал. Оно то же самое..

Не в сети
эксперт
Сообщения: 9634
На форуме с 25 сен 2012, 21:00

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение Impulsite » 12 ноя 2019, 22:05

chip_1 писал(а):
12 ноя 2019, 17:46
Какие именно фото требуются& Выше я фотографировал. Оно то же самое...
Да, в дополнение к тем фото я надеюсь получить снимки, по которым можно будет нарисовать схему, хотя бы в общих чертах. Вот как здесь: Bowens Esprit Gemini GM500 (BW-3610) или как в теме про Hensel Expert Pro 500 и Expert Pro 500 Plus

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение chip_1 » 14 ноя 2019, 14:58

Хорошо, сделаю!

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение chip_1 » 19 ноя 2019, 15:30

https://yadi.sk/d/UgESAiM0lbH5lA
Разобрался в вопросе ))
Оказалось, что это нормальное напряжение, пришел точно такой же блок, по нему все нормально. Заменил лампу и всё заколосилось ))

Не в сети
эксперт
Сообщения: 9634
На форуме с 25 сен 2012, 21:00

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение Impulsite » 20 ноя 2019, 11:46

Благодарю за отличные фото!
chip_1 писал(а):
19 ноя 2019, 15:30
все нормально. Заменил лампу и всё заколосилось ))
На такой случай можно завести подменную лампу, чтобы первым делом убедиться, жива ли электроника: ИФК-120 для проверки студийных вспышек - правда, с ИФК-120 можно только на малых уровнях мощности проверять. :)

Стенд для тестирования исправности импульсных ламп

Не в сети
коллега
Сообщения: 43
На форуме с 17 окт 2013, 11:49

Re: Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение chip_1 » 20 ноя 2019, 15:08

Вам спасибо за поддержку! :)

Не в сети
коллега
Сообщения: 40
На форуме с 25 мар 2016, 19:42

Bowens Gemini GM500R (Radio, BW-3910)

Непрочитанное сообщение Сергей298 » 7 дек 2019, 14:09

Здравствуйте. Возникла проблема с транзистором Q15 он пробит. Резистор R132, он постоянно греется. К сожалению не могу определить тип Q15 и подобрать аналог.
