Pixel TF-321 (для Canon)

Непрочитанное сообщение Impulsite » 3 янв 2014, 18:41

Pixel TF-321. Фото заимствовано здесь и здесь. Адаптер для подключения синхропровода студийных вспышек или радиосинхронизаторов и т.п. через PC-розетку. Также возможна установка вспышки Canon или Nikon на камеру Canon или Nikon.
Новая версия адаптера, Pixel TF-321 NEW, имеет защиту от высокого напряжения синхроконтактов и обеспечивает передачу TTL-сигналов.

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение Изображение

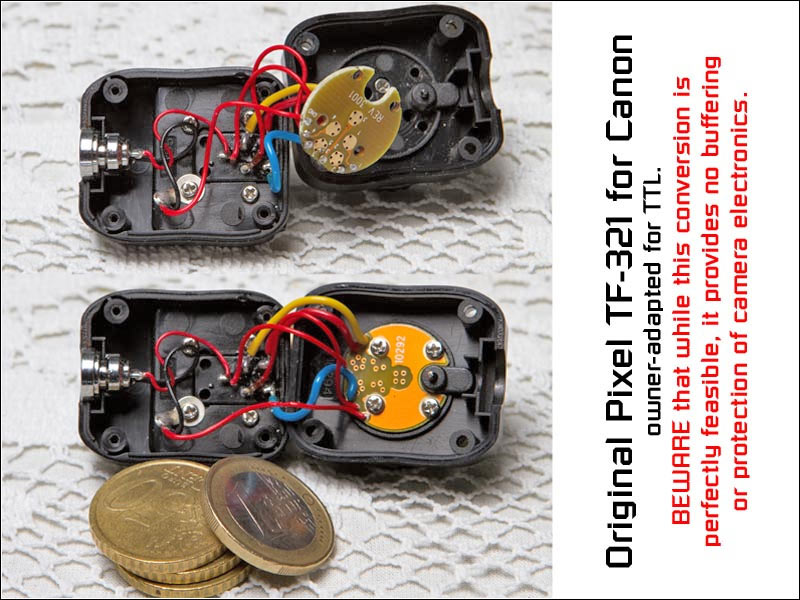

Переделанная старая версия:
Изображение Изображение

Не в сети
коллега
Сообщения: 46
На форуме с 19 дек 2015, 17:04

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Prohogiy » 19 дек 2015, 17:08

Здравствуйте. А не попадалась ли Вам принципиальная схема усовершенствования данного переходника?

Не в сети
эксперт
Сообщения: 9385
На форуме с 25 сен 2012, 21:00

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Impulsite » 19 дек 2015, 17:37

Здравствуйте, Prohogiy!
Поясните, пожалуйста, что Вы имеете в виду, какое усовершенствование?

Не в сети
коллега
Сообщения: 46
На форуме с 19 дек 2015, 17:04

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Prohogiy » 19 дек 2015, 18:09

Судя по приведенным здесь картинкам, переходник был дополнен новыми деталями для поддержки TTL. Там есть фото "до и "после". На серийное усовершенствование не похоже - пайка не очень аккуратная. Или всё таки серийное и это просто старая и новая модель?

Не в сети
эксперт
Сообщения: 9385
На форуме с 25 сен 2012, 21:00

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Impulsite » 19 дек 2015, 18:39

На снимках:
http://impulsite.narod.ru/synchro/adapt ... a065b6.jpg
http://impulsite.narod.ru/synchro/adapt ... c9e479.jpg
показан TF-321, - старый (не поддерживающий TTL) и справа новая версия (поддерживающая TTL), выпускаемые Pixel.
На снимках:
Изображение Изображение

показано как пользователь на старом TF-321 соединил проводами соответственные контакты ноги и башмака для передачи TTL- сигналов.

Не в сети
коллега
Сообщения: 46
На форуме с 19 дек 2015, 17:04

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Prohogiy » 19 дек 2015, 19:07

Спасибо за объяснения. А то я в английском не силён. А нет ли у Вас информации, будет ли корректно работать переходник с фотоаппаратом после такой переделки, если через него подключить (через горячий башмак) внешнюю вспышку, а через разъём - передатчик радиосинхронизатора?

Не в сети
эксперт
Сообщения: 9385
На форуме с 25 сен 2012, 21:00

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Impulsite » 19 дек 2015, 19:39

У меня лично нет информации, но работать должно. Потому что по сути соединение проводами контактов ноги и башмака в Pixel TF-321 аналогично применению кабеля для выносной вспышки. И тут и там провода.
Только нужно на всякий случай поставить стабилитрон примерно на 6-12 Вольт, например, серии BZX55, вот так, между "землёй и "поджигом". Это защитит камеру от случайного подключения в башмак вспышки с большим напряжением на синхроконтактах.


Или лучше так, меньше риск поплавить пластмассу:


Не в сети
коллега
Сообщения: 46
На форуме с 19 дек 2015, 17:04

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Prohogiy » 20 дек 2015, 04:05

То есть фактически та схема, которая стоит в более новой(продвинутой) модели, ни к чему, получается. Я правильно понимаю?

Не в сети
эксперт
Сообщения: 9385
На форуме с 25 сен 2012, 21:00

Re: Pixel TF-321 (для Canon)

Непрочитанное сообщение Impulsite » 20 дек 2015, 11:00

В новой версии можно разглядеть симистор MAC97 и диод Шоттки SS14. Это указывает на то, что кроме возможности полноценного TTL также имеется защита камеры от неосторожного подключения вспышки с высоким напряжением на синхроконтактах. В переделке такой защиты нет.
Кстати, если бы сделать снимки платы в новой версии Pixel TF-321 с обеих сторон и покрупнее, то вполне можно восстановить схему. Гораздо более сложные вещи восстанавливали.
