Yongnuo YN568EX II, есть часть схемы

[luckfinder]

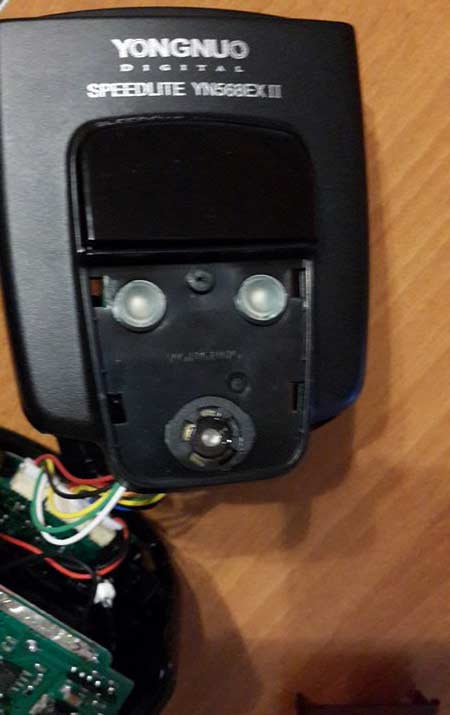

Пока снаружи: сверху визуально похож на то, что вы скинули картинки как пример лазерного светодиода. Этот горит. А вот (ниже на фото) два глазка - не горят. Может они замеры какие делают, не знаю...
Подскажите, пожалуйста, как разрядить конденсатор без резистора? А то в прошлый раз меня пару раз хорошо тряхануло...
Цешка такая: DT9205a

[Impulsite]

два глазка - не горят.

Это фотоприёмники https://impulsite.ru/ctlg/yongnuo/yn568 ... sensor.png

Цешка такая: DT9205a

Какая же это "цешка"? Это мультиметр. Цешками называют исключительно мультиметры советского периода, имеющие в названии букву Ц, например: Ц20, Ц4315 и т.д.. Так что не надо пудрить...

как разрядить конденсатор без резистора?

Никак. Лампой накаливания - чревато, можно испортить вспышку. Хороший инструмент - это половина работы. Не спешите, как будет под рукой то, что нужно, тогда и делайте работу.

[luckfinder]

Сами мы не местные. В смысле не электрики. А электрики всегда их цэшками звали.
А какое напряжение на контактах для разрядки конденсатора безопасно? Сидел сейчас замерял напряжение на контактах (которые на фотографии) - U упало со 100 до 15. Достаточно или дальше надо? Или это тоже не правильно?

[Impulsite]

Желательно, чтобы напряжение на точках контроля и разряда (https://impulsite.ru/ctlg/yongnuo/yn568 ... charge.jpg) было не выше 2-3 В. И периодически надо проверять и разряжать, так как напряжение на обкладках большого конденсатора имеет обыкновение самопроизвольно восстанавливаться до опасной величины.

[luckfinder]

Померил ток = 0. В пределах погрешности = 0-0,1.
Напряжение - в момент зажигания светодиода скачок до 2В.

[Impulsite]

Вот здесь viewtopic.php?p=20217#p20217 удалось восстановить схему фронтальной платы вспышки YN560 II. Там, правда, в реале нет излучателя подсветки, обозначенного как LD701, но место и детали на плате предусмотрены. И расцветка проводов такая же как в YN568EX II.



Было бы полезно так же, как в упомянутой теме, и в вашей вспышке отснять переднюю плату с обеих сторон и, наверное, на просвет. Сможете это сделать? Надеюсь, это поможет уточнить схему фотоприёмника и уточнить, как подключается светодиод подсветки автофокуса.

Прошу сфотографировать с хорошим качеством главную плату. Снимок, который есть, https://impulsite.ru/ctlg/yongnuo/yn568ex/main-a.jpg - выглядит неудовлетворительно. И также нужны снимки платы и распайки проводов в ноге вспышки YN568EX II для Nikon.

[luckfinder]

У меня Canon, так что по Nikon'у - это не ко мне.
Уточните, пожалуйста, что значит фронтальная плата? Та которая располагается прям под светодиодом? Её могу сфоткать хоть сейчас, если надо лезть внутрь - пока не смогу. Меня вчера опять разок тряхануло))) больше не хочу)

[luckfinder]

Фотографии плат здесь: https://goo.gl/photos/oWfko5PyPLNuQCJY7
На просвет не знаю как сделать. Попробовал, но, думаю, не сильно поможет.
Светодиод с резистором подключенный последовательно с лазером - загорается.

[Impulsite]

Спасибо, за фотографии!
С вашей проблемой связана вот эта, фронтальная плата. Хотелось бы её изучить подробнее:



В принципе, вместо лазерного светодиода можно временно поставить обычный яркий красный светодиод с узким углом излучения. Камера будет фокусироваться по яркому пятну, правда, наверное, будет слепить фотографируемых людей.

[luckfinder]

А такой же лазер достать вообще нереально?
В принципе людей практически не фотографирую. Вспышка чаще нужна для работы в тёмных помещениях, так что можно, наверно, и светодиод. Но какой?
Я купил вчера светодиод с формулировкой "яркий красный", но что-то не сильно он яркий (на мой взгляд).

[Impulsite]

А такой же лазер достать вообще нереально?

Почему нереально? Вопрос лишь в цене и времени. Например, взять излучатель из разбитой или горелой подобной вспышки. Или из лазерной указки... или искать в сети светодиод с подходящим рисунком сетки. Например, начать с поиска известных названий viewtopic.php?p=13521#p13521

не сильно он яркий (на мой взгляд)

Не важно, как выглядит для вашего зрения, важно как камера видит и чувствует свет прожектора.

[Prohogiy]

Всем привет. Появились несистемные "выстрелы" при срабатывании вспышки. Похоже на звук высоковольтного разряда. Звук слышен из головы(область рефлектора) Предполагаю пробой высокого напряжения на металлические детали- но не уверен на 100%. Во вспышке была замена лампы(менял лично я), после замены все работало без проблем несколько месяцев. Разряды появились около недели назад. Возникают несистемно, при изменении величины зума или вкл-выкл пропадают.

[Impulsite]

несистемные "выстрелы" при срабатывании вспышки. Похоже на звук высоковольтного разряда.

Ищите места с копотью. Вероятно, обгорела пайка анода или катода лампы. Зачистить и заново пропаять.

[Prohogiy]

Вчера разбирал, руководствуясь именно такими соображениями- копоти, нагара не обнаружил.

[Юрий А]

Если звук выстрела тихий, вероятно управляющий электрод пробивает на катод лампы. Обязательно катод надо изолировать.

[Prohogiy]

Всё вроде заизолировал при замене лампы. Опять же стреляет несистемно- не смог поймать. Делал вспышки по всем делениям зума на полной мощности- так и не поймал ни одного разряда.

[Impulsite]

Если изолирующие трубки на выводах лампы непрозрачные, то копоти не увидите.
Необычно громкий звук во время вспышки - это, как правило, из-за плохого контакта в силовой цепи. Переходное сопротивление контакта горит с эффектами. И может большим разрядным током сварить соединяемые проводники. Тогда некоторое время хлопков нет.
Кроме выводов лампы, бывает, обгорают выводы основного конденсатора. Но это очень редко.
Попробуйте записать звук в MP3 (или видео со звуком на Youtube) или другом доступном формате.

[Fominchikus]

Доброго времени суток.
Помэрла моя 568ex ii. Перегрел ее один товарищ, сгорел термопред, заменил (при замене, естественно, прижал к радиатору и термопастой намазал) и она стала опять работать нормально.
Спустя несколько съемок в нормальном режиме термопред сгорел не полностью, а имел сопротивление ~100 Ом. Перестала включаться вообще.
Заменил, включается, вспыхивает один раз и всё. Мощность регулируется, драйвер и IGBT живы. ( Драйвер, кстати, в этой версии уже IX4427, распиновка отличается от TC4432).

До первого пыха напряжение на MC болтается в диапазоне 317-324 В. Преобразователь высокого напряжения после первого пыха перестает работать, MC уже не подзаряжается, и разряжается сам по себе минут за 10. Ни на какие кнопки после первого пыха вспышка не реагирует, выключить можно только вынув батареи, при этом светодиод готовности горит красным даже когда MC полностью разрядится. На плате процессора 6 В, 3 В присутствуют. Что может после пыха вырубать генерацию на преобразователе высокого напряжения? ШИМ UCC2808 на этой версии платы.

[Prohogiy]

Изоляция прозрачная. Разряды непрогнозируемые- фиг поймаешь и фиг запишешь(. Звук - сильный одинарный щелчок(хлопок). На слух- именно в районе лампы. Проявляется строго по закону Мёрфи- когда не до записи и прочего) . После "вкл-выкл" или изменения зума лампы пропадает. На дросселе на пару мм облезла эмалевая изоляция на выводах.

[Impulsite]

Звук - сильный одинарный щелчок(хлопок). На слух- именно в районе лампы.

Цепь разряда на рисунке обозначена розовым:



И в неё также входит тиристор SCR1 (CR5AS), который всегда должен быть открыт (он является, по терминологии ф. Canon, байпасом катушке L301) и закрывается только для режима HSS FP, т.е. разрядный ток течёт через SCR1 при каждом пыхе (кроме HSS FP). И по поводу аналогичного тиристора SCR2 (CR3AS) в схеме D PCB в Сanon 580EX были подобные сообщения начиная с: viewtopic.php?p=7323#p7323 И что-то похожее было и по вспышкам Yongnuo - не могу вспомнить где именно.
Если дело в SCR1 (CR5AS), то при пользовании режимом HSS FP ненормальных звуков быть не должно.

Как я уже говорил, надо проверить все элементы и, особенно, пайки проводов в цепи разряда.

PS: поиск по слову " хлоп* "

[Impulsite]

Здравствуйте, Fominchikus!

Преобразователь высокого напряжения после первого пыха перестает работать MC уже не подзаряжается, и разряжается сам по себе минут за 10.

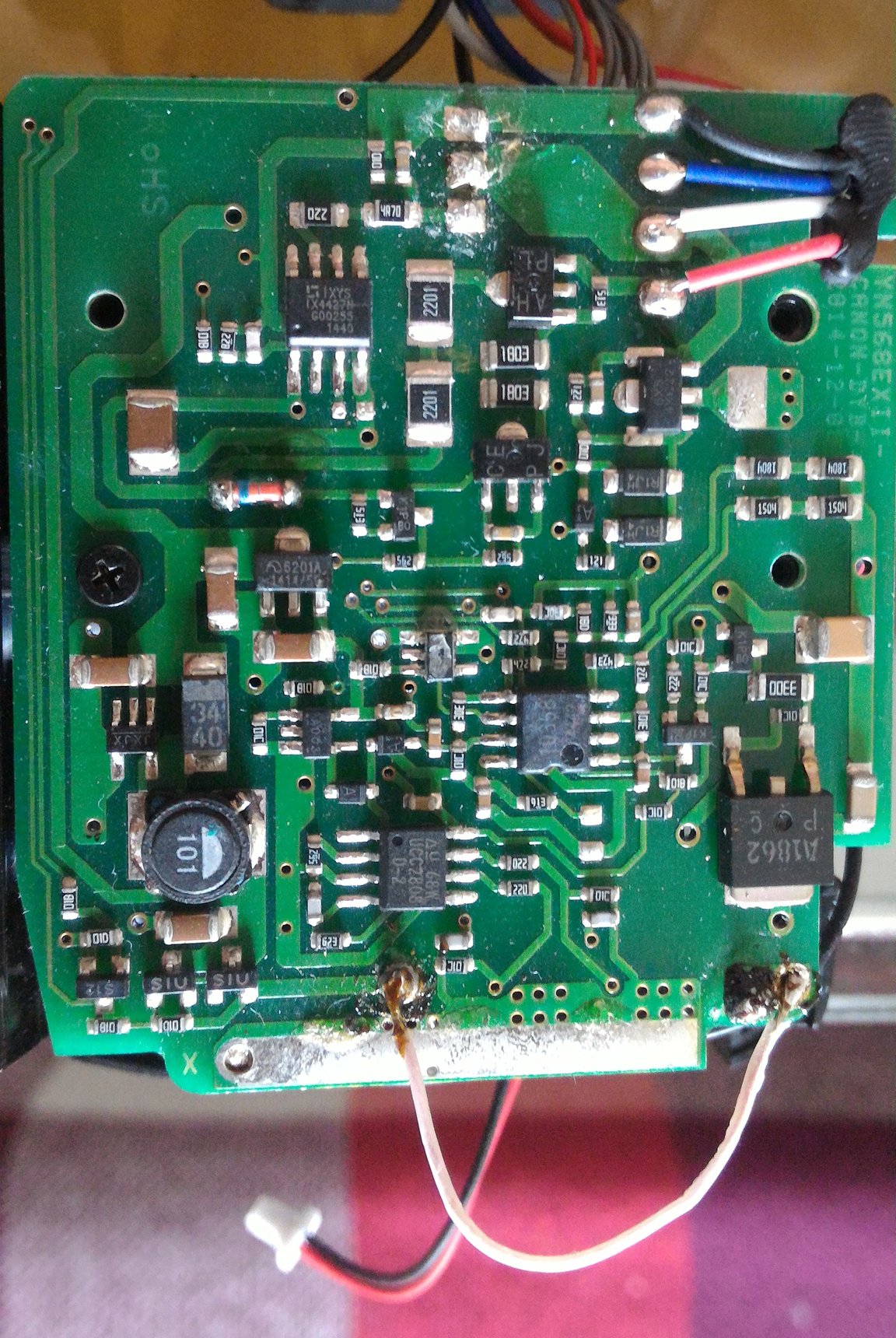

Смотрим фото: https://impulsite.ru/ctlg/yongnuo/yn568 ... -pcb-a.jpg или https://impulsite.ru/ctlg/yongnuo/yn568ex/power-a.jpg
После того, как безопасно разрядили MC можно провести некоторые измерения.
Давайте начнём с проверки отсутствия короткого замыкания или в драйвере U107 или в стабилитроне D104. Для этого в прямом и обратном направлении подключаем щупы омметра с диапазоном до 2 кОм к конденсатору C109 и ждём, что покажет прибор.
Можно выпаять драйвер U107 и проверить, будет ли после включения вспышки, полного её заряда и нажатия на кнопку PILOT, наблюдаться такое поведение:

после первого пыха [преобразователь] перестает работать, MC уже не подзаряжается, и разряжается сам по себе минут за 10. Ни на какие кнопки после первого пыха вспышка не реагирует, выключить можно только вынув батареи

Дальше проверить исправность резисторов R146, R147, которые с маркировкой "2201". Нет ли в них короткого замыкания? В норме должно быть около 4,4 кОм.

Дополнительно:
viewtopic.php?p=20714#p20714
viewtopic.php?p=22218#p22218
viewtopic.php?p=16186#p16186
viewtopic.php?p=14243#p14243

[Prohogiy]

Спасибо за помощь и информацию. Сегодня были пробои при HSS . По поводу проверить все подозрительные цепи- полностью согласен- сейчас аврал полный с работой- по свободе займусь вивисекцией) болезной вспышки. Сегодня, к слову, сдохла патронная godox sy 8000- индикатор зарядки только светится и всё- никакой реакции на раздражители(

[Fominchikus]

Давайте начнём с проверки отсутствия короткого замыкания или в драйвере U107 или в стабилитроне D104. Для этого в прямом и обратном направлении подключаем щупы омметра с диапазоном до 2 кОм к конденсатору C109 и ждём, что покажет прибор.

Стабилитрон живой, звонится как и положено диоду, в одну сторону, 30 В держит. Попробую на конденсаторе измерения провести, по вашей методе, исходя из схемы там в обоих направлениях не должно быть маленького сопротивления.

Можно выпаять драйвер U107 и проверить, будет ли после включения вспышки, полного её заряда и нажатия на кнопку PILOT, наблюдаться такое поведение:

после первого пыха [преобразователь] перестает работать, MC уже не подзаряжается, и разряжается сам по себе минут за 10. Ни на какие кнопки после первого пыха вспышка не реагирует, выключить можно только вынув батареи

Попробую выпаять драйвер, но если бы он был неисправный, то мощность вспышки бы не регулировалась, или я ошибаюсь?

Дальше проверить исправность резисторов R146, R147, которые с маркировкой "2201". Нет ли в них короткого замыкания? В норме должно быть около 4,4 кОм.

Резисторы живые, в сумме 4.4 кОм, не горелые и не греются.

Дополнительно:
viewtopic.php?p=20714#p20714
viewtopic.php?p=22218#p22218
viewtopic.php?p=16186#p16186
viewtopic.php?p=14243#p14243

Прочел, спасибо.

[Impulsite]

Fominchikus, спасибо за проведенные проверки. Значит, в этой части нет помех. Далее надо бы проверить состояние разъёмов и шлейфов. Особенно: пайку колодок разъёмов к платам. Было несколько сообщений по странным симптомам, связанными с нарушением контакта в разъёмах.

[Fominchikus]

Оказался интересный момент, если не подключать к плате процессора модуль с ИК подсветкой - то пыха один раз вспыхивает по нажатию на кнопку теста и дальше как я писал.
Решил попробовать ее на камере, подключил модуль с подсветкой и модуль с контактами - она стала работать как и положено. Модуль с контактами, как оказалось, не влияет на поведение вспышки, а вот модуль с ИК подсветкой дает вышеописанную интересную особенность.
