 Заголовок сообщения: Yongnuo YN600EX RT, есть часть схемы
Непрочитанное сообщениеДобавлено: 05 сен 2015, 08:40
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
Фото плат Yongnuo YN600EX RT:

Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение

В некоторых картинках надписи добавил и немного новых:

Изображение Изображение Изображение



Добавлено модератором:

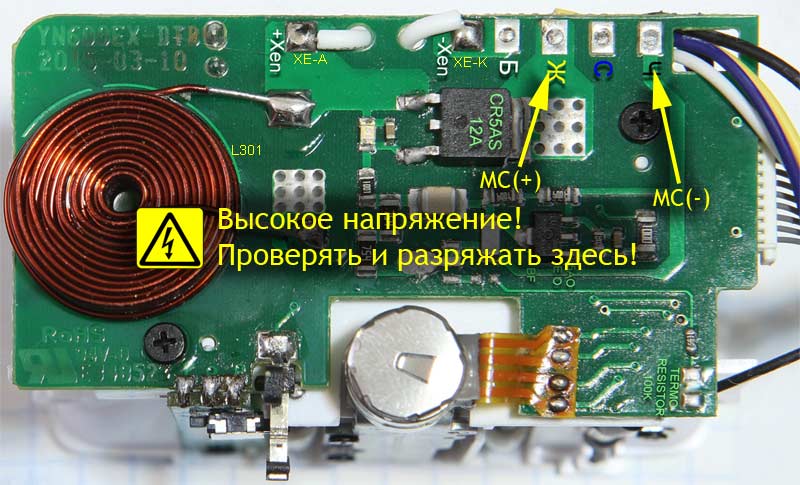

Изображение Для безопасной работы с открытой вспышкой разряжайте основной конденсатор вспышки резистором 1 килоОм 2 Ватта: http://impulsite.ru/viewtopic.php?f=27&t=94
на точках пайки A1 (жёлтый провод) и A4 (чёрный провод) на плате в головке вспышки, указанных стрелками на фото http://impulsite.narod.ru/yongnuo/yn600 ... charge.jpg.


желающие скачать исходники-полноразмеры смотрите под спойлером:
Скрытый текст или картинка:
полноразмеры, большой вес
_http://s47.radikal.ru/i117/1509/29/92983eea0a6d.jpg
_http://s017.radikal.ru/i437/1509/4d/3538d82ed0a8.jpg
_http://s57.radikal.ru/i157/1509/af/eabbabc03529.jpg
_http://s61.radikal.ru/i174/1509/0a/0e78356a1756.jpg
_http://s43.radikal.ru/i101/1509/d0/4e005bea5953.jpg

_http://s018.radikal.ru/i520/1509/7e/e4e68852cd42.jpg
_http://s017.radikal.ru/i432/1509/6f/d5bf948bae30.jpg
_http://s58.radikal.ru/i162/1509/87/920510da8020.jpg
_http://s018.radikal.ru/i507/1509/e7/19aa688f1553.jpg
_http://s017.radikal.ru/i412/1509/37/6ec0f41d1e88.jpg

_http://s018.radikal.ru/i519/1509/1d/ba6e268eb21e.jpg
_http://s019.radikal.ru/i630/1509/a5/ad4935b2d46b.jpg
_http://s017.radikal.ru/i440/1509/3c/fb8102e866b8.jpg
_http://s019.radikal.ru/i621/1509/17/97ea6136a9fa.jpg
_http://s018.radikal.ru/i503/1509/40/e79ed929aa6e.jpg

_http://s020.radikal.ru/i720/1509/0d/3c3aa9ae9ef4.jpg
_http://s016.radikal.ru/i335/1509/d1/d8de440b4b47.jpg
_http://s019.radikal.ru/i607/1509/72/7153e9cb64ce.jpg
_http://s018.radikal.ru/i526/1509/99/3e1a8fbab54b.jpg
_http://s019.radikal.ru/i601/1509/99/56414e9d2258.jpg
_http://i003.radikal.ru/1509/0a/c195506638dd.jpg
_http://s017.radikal.ru/i405/1509/37/7db987187a4d.jpg
_http://s019.radikal.ru/i616/1509/77/c5186c8864cd.jpg

Изображение Изображение Изображение

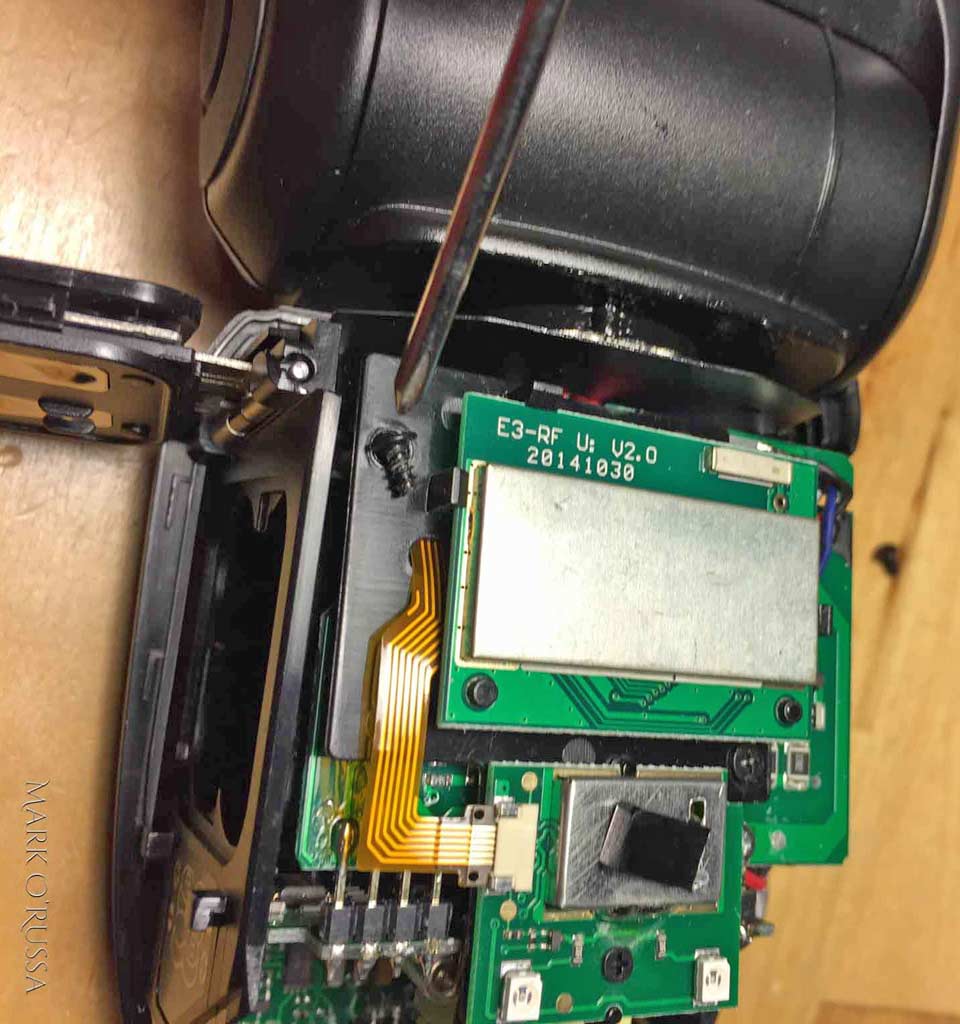

Несколько фотографий из блога Mark O'Russa, внутреннего устройства YN600EX-RT, в дополнение к отличным, качественным фото от slavjan.

Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: YongNuo 600EX-RT
Непрочитанное сообщениеДобавлено: 05 сен 2015, 12:45
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8721
Здравствуйте, slavjan!
Вот это дебют! Благодарю за качественные фото!!!

Уважаемый slavjan, а нет ли ещё вида обратной стороны платы в головке: http://impulsite.narod.ru/yongnuo/yn600ex-rt/slavjan_3538d82e.jpg
И хорошо бы сфотографировать распайку проводов в ноге и саму плату в ноге, а также расцветку проводов между разъёмами. Если, конечно, вспышка еще доступна.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 06 сен 2015, 17:57
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
Пока опять собрана, но при следующем разборе добавлю что-нибудь)))

У меня в 600-ке всё время горит 14 мм не зависимо от положения рассеивателя, зум глючит
и постоянно то сразу, то через 5-30с срабатывает режим защиты от перегрева (симптом "overheat): моргает знак
вспышки с паром (дымом) и светодиод готовности мигает то красным то синим.
Термодатчик в голове висит на одном питании с концевиком зума и датчиком рассеивателя 14 мм,
поэтому думаю проблема одна для всего. Почитал другие ветки, пишут в основном про термопредохранитель
на транзисторах преобразователя, но если я правильно понимаю, то тот предохранитель просто вырубает
питание вспышки, и сигнализировать о перегреве он вроде не может...
Кто что думает?

В некоторых картинках надписи добавил и немного новых: viewtopic.php?p=18129#p18129


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 07 сен 2015, 11:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8721
slavjan писал(а):
У меня в 600-ке всё время горит 14 мм не зависимо от положения рассеивателя, зум глючит
и постоянно то сразу, то через 5-30с срабатывает режим защиты от перегрева...

Проверьте состояние проводов между платой в головке и разъёмом и пайку самого разъёма на верху основной платы, того, который повыше микросхемы зума с маркировкой "1848". Где-то нет контакта или, наоборот, замыкание. Провода надо проверять прозвонкой с растяжением. Без растяжения скрытый перелом трудно обнаружить.
Проблема с этим разъёмом - похоже, конструктивный недостаток этой модели: http://club.foto.ru/forum/view_topic.php?topic_id=698506&mode=l&page=44
jetalex писал(а):
Разобрался со своей проблемой (зум постоянно в ручном режиме фокус 14мм). После проверки головы стало ясно, что смотреть надо дальше.
Итог. На плате поломано крепление разъема (красный цвет), в который вставляется жгут проводов от головы. Может был так с завода, а может из-за натяжения проводов при поворотах головы. То контакт был, то нет. Вспышка была разобрана, разъем пропаян и заклеен. Все режимы и зум заработали.
Из-за разъема может не работать зум, срабатывать перегрев вспышки с последующей ее блокировкой (видно если нет контакта на какой-то из ножек).
Кто откликнулся, спасибо за помощь и советы. Может быть, эта информация, кому-то и пригодится.

Скажите, концевик широкоугольного рассеивателя при выдвижении ШР замыкается или размыкается?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 07 сен 2015, 11:18
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
Я уже разобрался))) Там в разъёме на нескольких ножках лопнула пайка...
При прозвонке контакт то есть, то нет, запарился... В ножку ткнёшь - есть, в плату
попадёшь - нет, второй раз ткнёшь - уже есть... только под USB микроскопом увидел)))

Эти нормальные:

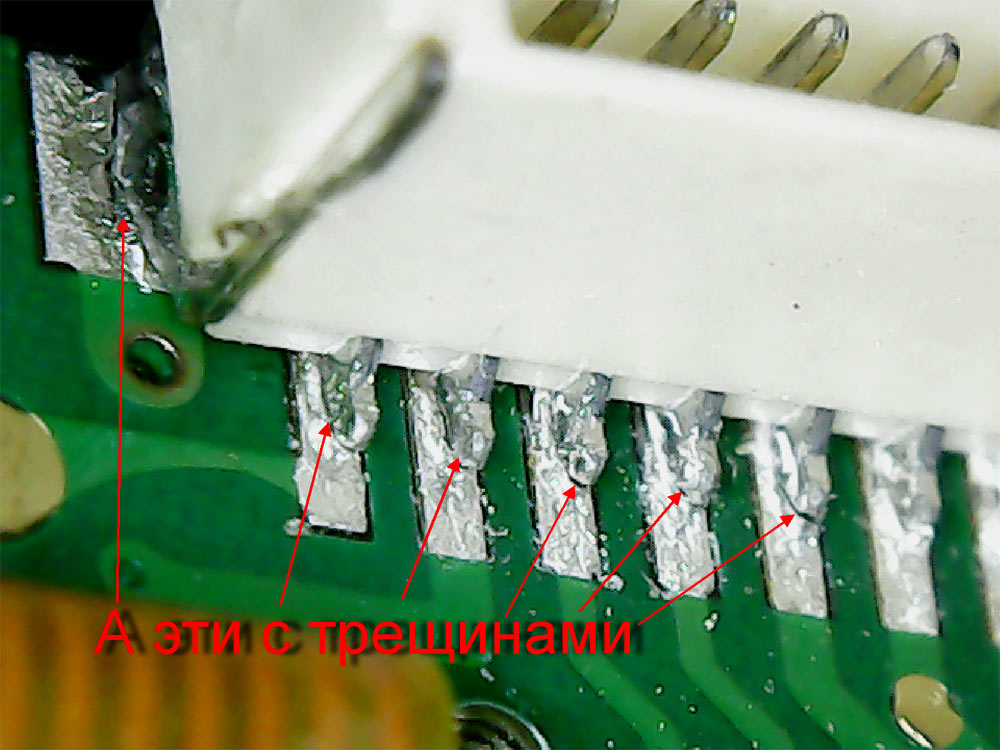

А эти с трещинами:


Так что всё получилось! Вспышка сегодня заработала как новенькая)))

Сообщение от 04.09.2015!!!, а я несколько дней голову ломал над той же проблемой! )))

impulsite писал(а):
Скажите, концевик широкоугольного рассеивателя при выдвижении ШР замыкается или размыкается?

Концевик размыкается.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 07 сен 2015, 12:15
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
У вас есть часть схемы от 568й, можете дать в sPlane?
Она похожа, но немного отличается, я бы подправил под 600ю.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 07 сен 2015, 12:53
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8721
Вот всё что по YN568EX есть в SPL: http://impulsite.narod.ru/yongnuo/yn568ex/igbt-pcb_yn568ex_thyristor_q111.zip - и там могут быть неточности. Проверьте, пожалуйста.

slavjan, что скажете относительно позиционной маркировки деталей на схемах? Я предлагаю придерживаться такого порядка: http://impulsite.ru/viewtopic.php?p=18164#p18164


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 07 сен 2015, 14:55
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
Я стараюсь все платы разделять: main, power, igbt, head, hot shoe.

Часть схемы Yongnuo YN600EX-RT: https://yadi.sk/d/lfma3YL5ivUKC




Добавлено модератором 3.11.2015: SPL-файл к схеме YN600EX-RT можно взять здесь http://impulsite.narod.ru/yongnuo/yn600 ... l7_001.zip



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 05 окт 2015, 20:10
Не в сети
гость

Зарегистрирован: 05 окт 2015, 20:07
Сообщения: 2
Есть может у кого данные по типу и модели дисплея у этой вспышки?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 09 окт 2015, 11:31
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8721
Здравствуйте, teralento!
Официальной документации по вспышкам Yongnuo пока нет. По по сообщениям коллеги iituner можно обратиться непосредственно к изготовителю, вроде как они продают некоторые запчасти через своих продавцов на ибее. Или они предложат отправить почтой вспышку в ремонт.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 15 окт 2015, 02:30
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 194
Откуда: RUSSIA
Продают только крышки бат блока и пятки.

Детали требующие для замены разборку корпуса производитель не продает, мотивируя тем, что это опасно для жизни того кто вскрывает и тем что ремонт могут выполнять только квалифицированные авторизованные мастера, которых за пределами фабрики YongNuo просто нет :)

Недавно человек просил бат блок в сборе из-за поломки шарнира, но ему отказали, предложили обратиться к дилеру или присылать вспышку непосредственно в YongNuo для ремонта.

Официальной документации по ремонту пока что не предвидится, если кто нить не украдет :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo 600EX-RT
Непрочитанное сообщениеДобавлено: 15 окт 2015, 13:00
Не в сети
гость

Зарегистрирован: 05 окт 2015, 20:07
Сообщения: 2
Уже связался с продавцом на Ebay, сказали:
Цитата:
I asked our after-sale, they said it should send back to replace, it can't sell the screen. I am very sorry.

Вкратце — Нужно вернуть и мы заменим сами, выслать не можем:)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 02 дек 2015, 15:59
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 06 май 2015, 10:06
Сообщения: 38
Новая вспышка. При включении постоянно рисует 14мм и не реагирует на мануальный режим.

Разобрал голову, выяснилось - при китай-сборке выключатель боковой шторки-светорассеивателя упёрся в саму шторку и погнулся. Вылечилось выпрямлением погнутого выключателя и сборкой головы при немного выдвинутой шторке.

Через день принесли с новой проблемой: на изменение фокусного расстояния реагирует, но механизм движения лампы подклинивает. 3-5 раз ходит нормально, потом Ж-Ж-Ж и клин в любом положении. На наклон - поворот головы не реагирует (неисправность проявляется одинаково в любом положении).
Видео проблемы тут: http://youtu.be/JKv_fqcpgnI

Полезу дальше - смотреть злополучный разъём на плате :-)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 02 дек 2015, 16:45
Не в сети
коллега

Зарегистрирован: 05 сен 2015, 08:04
Сообщения: 124
Откуда: Новосибирск
На сколько я понимаю, у него концевик только один, в положении 200мм, а в широкоугольное положение он наверное должен выходить по какому-то количеству шагов. И если он не всегда доходит, значит, либо шаги по проводам не все добираются), либо из-за какого-то механического воздействия часть пропускается, может иногда провода цепляются?
Надо проверять ещё в разобранном виде, чтобы быть уверенным, что ничего не цепляется, сколько раз так было - в разобранном работало, собрал - не работает. )))


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 02 дек 2015, 17:14
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 06 май 2015, 10:06
Сообщения: 38
Судя по звуку движка - сначала ЖЖЖ, потом ЫЫЫ... - количество шагов поступает правильно, но что-то клинит в механизме.

Когда 1-й раз разбирал, поправил концевик шторки - без него вообще не жужала.
Теперь механизм подклинивает.
Чуток добавил смазки на направляющие и приводной винт-червяк. Не помогло.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 02 дек 2015, 18:00
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8721
Может это: "Проверка шаговых двухобмоточных двигателей фокуса и зума" ?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 02 дек 2015, 18:03
Не в сети
коллега
Аватара пользователя

Зарегистрирован: 06 май 2015, 10:06
Сообщения: 38
Спасибо. Возможно попробую.
Но вспышка совсем новая - 3 дня как приехала,
и не факт, что я найду, чем заменить неисправный шаговик...


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 11 янв 2016, 11:54
Не в сети
гость

Зарегистрирован: 11 янв 2016, 08:21
Сообщения: 1
Доброго времени суток.
Есть на руках сей девайс с нерабочим экраном. Подсветка экрана работает. Хочется вернуть к жизни данную опцию. Есть мысли куда глядеть?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 11 янв 2016, 14:01
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8721
Здравствуйте, nickson2006!
Первый вопрос: есть ли инструкция к вспышке? И работает ли вспышка на камере в "зеленой программе"?
По идее неисправную вещь надо бы отправить продавцу по гарантии. Или вспышка падала и потому дисплей не работает и видны следы падения?
Если гарантийный ремонт невозможен, то на свой страх и риск открывать, смотреть состояние разъёма (может защёлка шлейфа отскочила и просто неплотный контакт). Включать вспышку в разобранном виде, что часто бывает очень нетривиальная задача, измерять и сравнивать напряжения на контактах разъёма и на конденсаторах стабилизаторов напряжения, находящихся на главной плате. Главная проблема, что такой дисплей в настоящее время купить отдельно будет почти невозможно.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 14 фев 2016, 14:43
Не в сети
любопытный

Зарегистрирован: 15 июн 2015, 13:34
Сообщения: 4
Откуда: http://vk.com/antifox
Здравствуйте :cry: ! Форумчане, помогите !!! У меня YN600EX-RT в ручном режиме неправильная мощность. Выставляю мощность вспыхивает, но при минимальных или максимальных настройках не делает нужный импульс. Сказал знакомый, что нужно заменить транзистор RJP4301. Вот тут я купил его http://ru.aliexpress.com/item/5PCS-RJP4 ... 00145.html подскажите, где в Москве можно его заменить :!: Перепаять.

Вот инструкция к вспышке https://yadi.sk/i/JrHu88SKkjzg2


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 21 мар 2016, 19:55
Не в сети
гость

Зарегистрирован: 21 мар 2016, 19:41
Сообщения: 1
Здравствуйте!
Я уже отчаялся сделать что-либо: у меня Yongnuo YN600EX-RT, купил год назад. Сначала работала норм, но потом стала сильно греться, аккумуляторы буквально кипят. Вытаскиваю аккум и остужаю вспышку с открытой крышечкой, меняю комплект аккум. И минут через 10-15 тоже самое. Причем интересно, что это происходит не всегда. Иногда отснимешь без проблем, в довольно интенсивном режиме и все норм, а иногда минут через 30 съемки начинает греться, вспышка становится горячей и начинает вспыхивать как попало, то пересвет, то еле вспыхивает. Аккумуляторы енелуповские.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 22 мар 2016, 12:32
Не в сети
любопытный

Зарегистрирован: 15 июн 2015, 13:34
Сообщения: 4
Откуда: http://vk.com/antifox
У меня тоже так было, заменил транзистор, вроде пропало.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 04 окт 2016, 10:18
Не в сети
гость

Зарегистрирован: 04 окт 2016, 09:45
Сообщения: 1
Добрый день!
Имеем Yongnuo YN600EX-RT: заряд есть, нет поджига.
При вскрытии обнаружен пробитый IGBT и традиционно выгоревшие 2 резистора по 2.1 кОм.
Установлен новый резистор 5.6 кОм, TIG056 и TC4432 (с соответствующей доработкой). Остальное в этой части вроде живо. Поджиг так и не появился... Но пока смущает другое:
при включении вспышки не характерная тональность))) (с потрескиванием), при этом конденсатор заряжается до 380-400 В :( через 20-30 сек вспышка показывает разряд батарей и отключается.
При повторном включении все повторяется. Аккумуляторы нормальные.
Что проверить? Поделитесь опытом))).


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 05 окт 2016, 20:00
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8721
Здравствуйте, asavr!
Судя по высокому напряжению, повреждена и цепь контроля напряжения. Нет ли где-то обрыва на соединениях между платой преобразователя и IGBT-платой, а также в соединении с главной платой.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN600EX-RT
Непрочитанное сообщениеДобавлено: 16 окт 2016, 20:53
Не в сети
гость

Зарегистрирован: 16 окт 2016, 20:42
Сообщения: 2
Доброго времени суток.
Приобрёл вспышку YN600EX-RT и через некоторое время началась следующая проблема: при включении вспышки загорается индикатор перегрева и примерно через минуту показывает низкий заряд батареи и экран полностью тухнет. Так как проблема с перегревом известная, я разобрал вспышку, прозвонил шлейф, проверил разъёмы на главной плате и на плате лампы. Пайка везде целая, проблемных мест не выявил. Может подскажете куда дальше лезть?
Спасибо.


Вернуться к началу
  Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 175 ]  На страницу 1, 2, 3, 4, 5 ... 7  След.

Часовой пояс: UTC + 4 часа


Кто сейчас на форуме

Зарегистрированные пользователи: не присутствуют


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

При использовании материалов сайта ПРЯМАЯ ссылка на источник impulsite.ru обязательна!


Создано на основе phpBB® Forum Software © phpBB Group
