 Заголовок сообщения: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 27 окт 2015, 20:26
Не в сети
коллега

Зарегистрирован: 21 июл 2013, 13:14
Сообщения: 62
Privet,
I have started working on 3 Olympus and 1 Panasonic unit. Repaired two so far, the other two are waiting. As you know the flashes are identical with some minor outer casing design exceptions. They are really small but capable units. Battery doors and the battery case are very fragile.

I will post pictures soon.
--
Привет,
Я начал работать над 3 Олимпусами и 1 Панасоником. Пока отремонтировано два, два других ждут. Как вы знаете, вспышки идентичны с некоторыми незначительными отличиями во внешнем оформлении. Они действительно малые, да удалые устройства. Крышка батарейного отсека и корпус батареи очень хрупкие.

Скоро размещу фотографии.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 27 окт 2015, 22:10
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Спасибо, будем ждать снимки. Только, если я правильно понял, то аналоги такие:

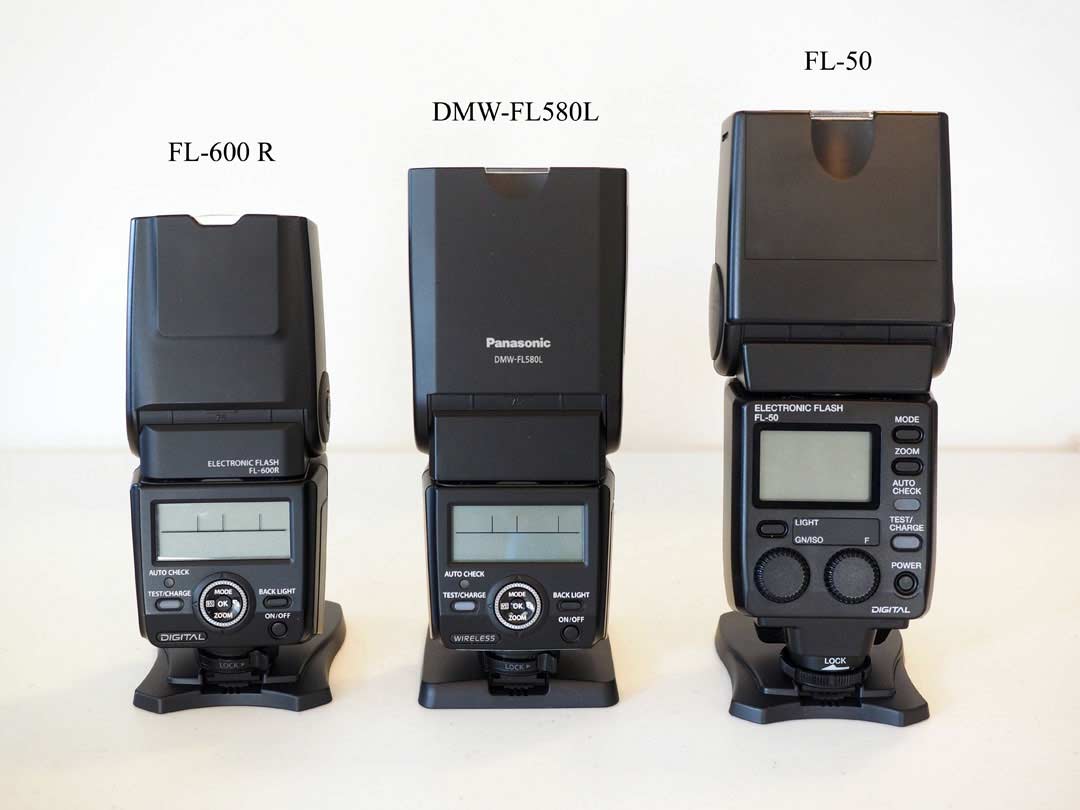

Olympus FL600R = Panasonic DMW-FL580L, = Panasonic DMW-FL360L (примечание: FL-600R vs DMW-FL580L vs FL-50 )
Olympus FL50/FL50R = Panasonic DMW-FL500,
Olympus FL36/FL36R = Panasonic DMW-FL360

Для Panasonic DMW-FL500 имеется сервис-мануал, содержащий принципиальную электрическую схему. Если необходимо, могу выложить.



Добавлено модератором 6.09.2018: сравнение вспышек Olympus FL-600R, Panasonic DMW-FL580L и Olympus FL50: https://www.dpreview.com/forums/thread/3968871



Вернуться к началу
  Профиль

 Заголовок сообщения: Olympus FL600R or Panasonic DMW-FL580L service manual
Непрочитанное сообщениеДобавлено: 06 сен 2018, 11:25
Не в сети
любопытный

Зарегистрирован: 06 сен 2018, 11:13
Сообщения: 4
I'm a photo serviceman from Poland. I have a problem with the flash Olympus FL600R, does not charge the capacitor,
igbt ok,
wires ok,
mosfet ok,
fuse ok,
thermistor ok,
transformer ok.

Mosfet's they do not have control voltage, so there is a problem somewhere in front of them.

Does anyone have an electrical diagram or any idea?

--
Я ремонтник фототехники из Польши. У меня проблема с вспышкой Olympus FL600R, не заряжает конденсатор,
igbt ok,
провода нормально,
mosfet ok,
предохранитель нормально,
термистор нормально,
трансформатор в порядке.

У мосфетов нет управляющего напряжения, поэтому проблема где-то до них.
Кто-нибудь имеет электрическую схему или какие-либо идеи?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL600R or Panasonic DMW-FL580L service manual
Непрочитанное сообщениеДобавлено: 06 сен 2018, 12:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Здравствуйте, rudyszopen!
rudyszopen писал(а):
У мосфетов нет управляющего напряжения, поэтому проблема где-то до них.
Кто-нибудь имеет электрическую схему или какие-либо идеи?

Вспышки, даже такие, устроены, в общем, довольно одинаково. Сделайте, пожалуйста, фотографии печатных плат, каждую с обеих сторон. Это поможет определить место, где находятся вспомогательные DC-DC- преобразователи (стабилизаторы напряжений).
Пока вспышка в открытом виде, измерьте напряжения на электролитических, алюминиевых и танталовых конденсаторах. Почти все они участвуют в стабилизации напряжений и по наличию или отсутствию напряжения, по его величине, можно будет отыскать неисправный участок.

PS: Также необходимы фотографии соединений между печатными платами.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 06 сен 2018, 18:07
Не в сети
любопытный

Зарегистрирован: 06 сен 2018, 11:13
Сообщения: 4
I am sending photos with voltage measurements, thank you in advance for your help!!! ;)
--
Высылаю фотографии с измерениями напряжения. Заранее благодарю за помощь!!! ;)

Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 06 сен 2018, 23:00
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Вот, вы уже сами обнаружили, что на C47 нет напряжения. Схема DC-DC, как правило, типовая. Примерно такая же, как показано здесь: http://impulsite.narod.ru/canon/580ex/p ... urce5v.png - в Canon 580EX схема DC-DC стабилизатора состоит из C77, L4 (дроссель), FET3 (ключевой мосфет), D40, C54, C55, IC15 (драйвер) и IC16 (LDO).

Надо найти на печатной плате Olympus FL-600R ключевые MOSFET и драйверы, связанные с L3 или L4.

Предположительно неисправен или драйвер или MOSFET.

Прошу дополнительно отснять нижнюю часть платы с лицевой и с обратной стороны настолько крупно, насколько возможно, чтобы можно было разглядеть дорожки (соединения) между деталями. Если одним снимком не получится, то сфотографируйте частями, я склею фрагменты. Надеюсь, что на снимках с более высоким разрешением (увеличением) можно будет проследить связи и определить к какому DC-DC принадлежит C47.

Хорошо помогают определить связи между деталями фотографии печатной платы на просвет, как здесь: viewtopic.php?p=14541#p14541

Здесь

Изображение Изображение

я попытался вытянуть глубокие тени, но неудачно. Запаса качества совсем мало.

Не могу прочитать маркировку U14, U16, U33, Q1, Q3, Q8, Q9, U4, U15, U23, Q14.

Исправны ли предохранители F5, F6 (маркировка N) ?

По возможности временно удалите с платы конденсаторы C2 и C5 и сфотографируйте печатную плату без них. Это покажет дорожки под этими конденсаторами.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 09 сен 2018, 00:27
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
rudyszopen, как продвигается ремонт? Если вы сделаете дополнительные фотографии нижней половины печатной платы, того места, где много мелких деталей, то я смогу помочь нарисовать схему и найти неисправную деталь.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 10 сен 2018, 18:37
Не в сети
любопытный

Зарегистрирован: 06 сен 2018, 11:13
Сообщения: 4
I am sending item markings.
U15(D4A) and U23(D4A) they control the gate IGBT.
--
Посылаю маркировки.
U15(D4A) и U23(D4A) - они управляют затворами IGBT.





Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 10 сен 2018, 21:03
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
rudyszopen писал(а):
U15(D4A) и U23(D4A) - они управляют затворами IGBT.

Спасибо. Да, U15 и U23 управляют затворами, но не IGBT, а по вашим маркировкам управляют MOSFET Q1 и Q3 типа TPCA8048-H. Такие драйверы, D4A, типа RD5CYDT08 годятся как для MOSFET, так и для IGBT: viewtopic.php?p=22590#p22590

rudyszopen, попробуйте найти прозвонкой выводы микросхеы U14, U16 и, вероятно, U33, непосредственно связанные с "+" С47.
Дополнительные, более крупные фотографии очень бы помогли...
Я прошу вас сделать как можно более качественные снимки и разнообразные, пока вспышка находится в ремонте. И не только печатной платы преобразователя, но и других печатных плат и связей между платами. Это поможет со временем восстановить фрагменты схемы. Ведь, схему от производителя вспышки найти в интернете почти невозможно.

Вот здесь viewtopic.php?p=1366#p1366 вы можете видеть часть схемы Sunpak PZ42X (Fujifilm EF-42), которая восстановлена исключительно по фотографиям.

Вы можете выложить фотографии, не сжимая их качество, на какой-либо внешний сервер, например, Google Disk или Yandex.Disk, а сюда прислать ссылку.

PS: микросхема U24 - это датчик Холла, датчик Bounce Switch, обнаруживающий подъём и поворот головки. Вот здесь точно такой же: viewtopic.php?p=29445#p29445
viewtopic.php?p=19183#p19183
http://impulsite.narod.ru/fuji/ef42/sla ... ff49ed.jpg
http://impulsite.narod.ru/fuji/ef42/sla ... 4bd21f.jpg
http://impulsite.narod.ru/sunpak/pz42/c ... gsqws0.jpg


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 10 сен 2018, 21:58
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Вот здесь viewtopic.php?p=1366#p1366 вы можете видеть часть схемы Sunpak PZ42X (Fujifilm EF-42), которая восстановлена исключительно по фотографиям.

Вы можете выложить фотографии архивом, не сжимая их качество, на какой-либо внешний сервер, например, Google Disk или Yandex.Disk, а сюда прислать ссылку.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 11 сен 2018, 11:08
Не в сети
любопытный

Зарегистрирован: 06 сен 2018, 11:13
Сообщения: 4
For now I have to put this to the end of the week, because I have other repairs. At the end of the week I will send pictures of all connections in good quality, ok? ;)
--
Пока я должен отложить это дело до конца недели, потому что у меня есть другая работа. В конце недели я выложу фотографии всех подключений в хорошем качестве, хорошо? ;)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Olympus FL-600R/ Panasonic DMW-FL360L
Непрочитанное сообщениеДобавлено: 11 сен 2018, 11:10
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Of course!
--
Конечно!
