 Заголовок сообщения: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 15 фев 2016, 13:29
Не в сети
новичок

Зарегистрирован: 15 фев 2016, 13:16
Сообщения: 5
Доброго времени суток.
Я на сайте новичок и хотел бы получить инфу по этой пыхе. Вопросы:
1.Стоит пятка SCA 170 но контактов под ней больше-нужна распиновка если есть.
2. схема и как регулировать мощность или ее увеличение.
Использую с Canon 1100d. Заранее спасибо.



Добавлено модератором: вспышка с безопасным напряжением на синхроконтакте (около 4,2-4,5 В), двумя программными режимами (для диафрагм 4 и 8) и ручным (manual) режимом. При наличии (плёночной) фотокамеры и соответствующего переходника ноги SCA-xxx может обеспечивать TTL-режим с измерением света, отраженного от поверхности фотоплёнки.

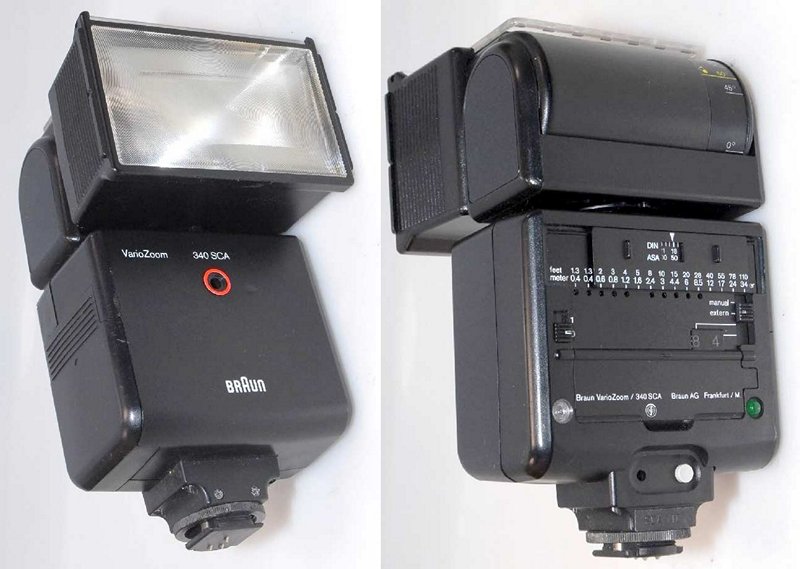

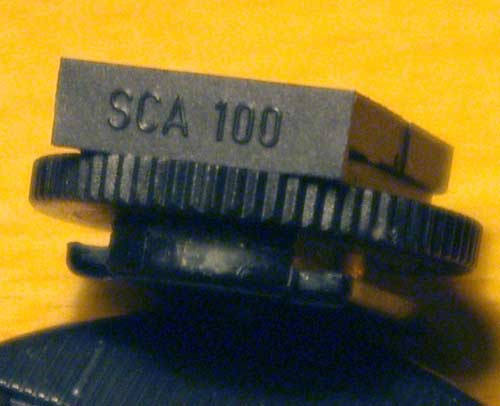

SCA-100 - универсальный?
SCA-110 - Canon A-1, AE-1, AV-1, AT-1
SCA-120 - Olympus OM1N, OM2N, OM10
SCA-130 - Minolta XG-1...XG-9, XD-5...XD-11
SCA-140 - Nikon FE, EM
SCA-150 - Leica R4
SCA-170 - Pentax ?

Изображение Изображение

Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 15 фев 2016, 19:16
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8720
Здравствуйте, sever197517!

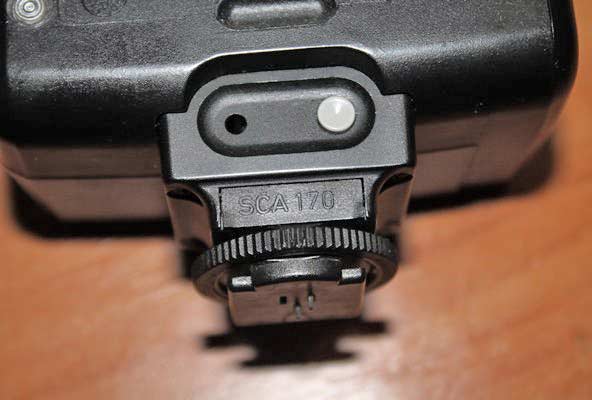

Интересно узнать, насколько аккуратно работает автомат экспозиции в этой вспышке? Какой программой в основном пользуетесь? И пришлите снимки распайки проводов в ноге вспышки и вид самой ноги с контактами. Узнаем, что это за "SCA 170", о которой нет упоминаний в пользовательской инструкции к Braun VarioZoom 340SCA.
Схема вспышки принципиально подобна таким как Soligor MK-32AT, Unomat B24 TAC и некоторым другим, обозначенным буквой Изображение, в разделе "Накамерные вспышки изнутри".
И вот здесь была попытка разобраться с назначением контактов в ноге вспышки: http://impulsite.ru/viewtopic.php?p=4603#p4603.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 15 фев 2016, 20:22
Не в сети
новичок

Зарегистрирован: 15 фев 2016, 13:16
Сообщения: 5

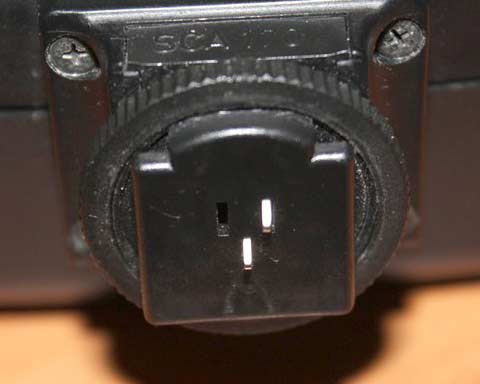

Здравствуйте. Проблема как раз в том что пыха при любом положении переключателей фотки делает одинаковые, регулирую на камере. На задней крышке есть заглушки под которыми на плате есть подстроечные резисторы - для чего я не знаю. По поводу пятки - есть фотки.

Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 16 фев 2016, 10:26
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8720
Надеюсь, инструкцию к вспышке вы уже скачали? Скажите, что там не понятно в подготовке вспышки и фотокамеры к съемке в автоматическом режиме и я попробую это разъяснить.

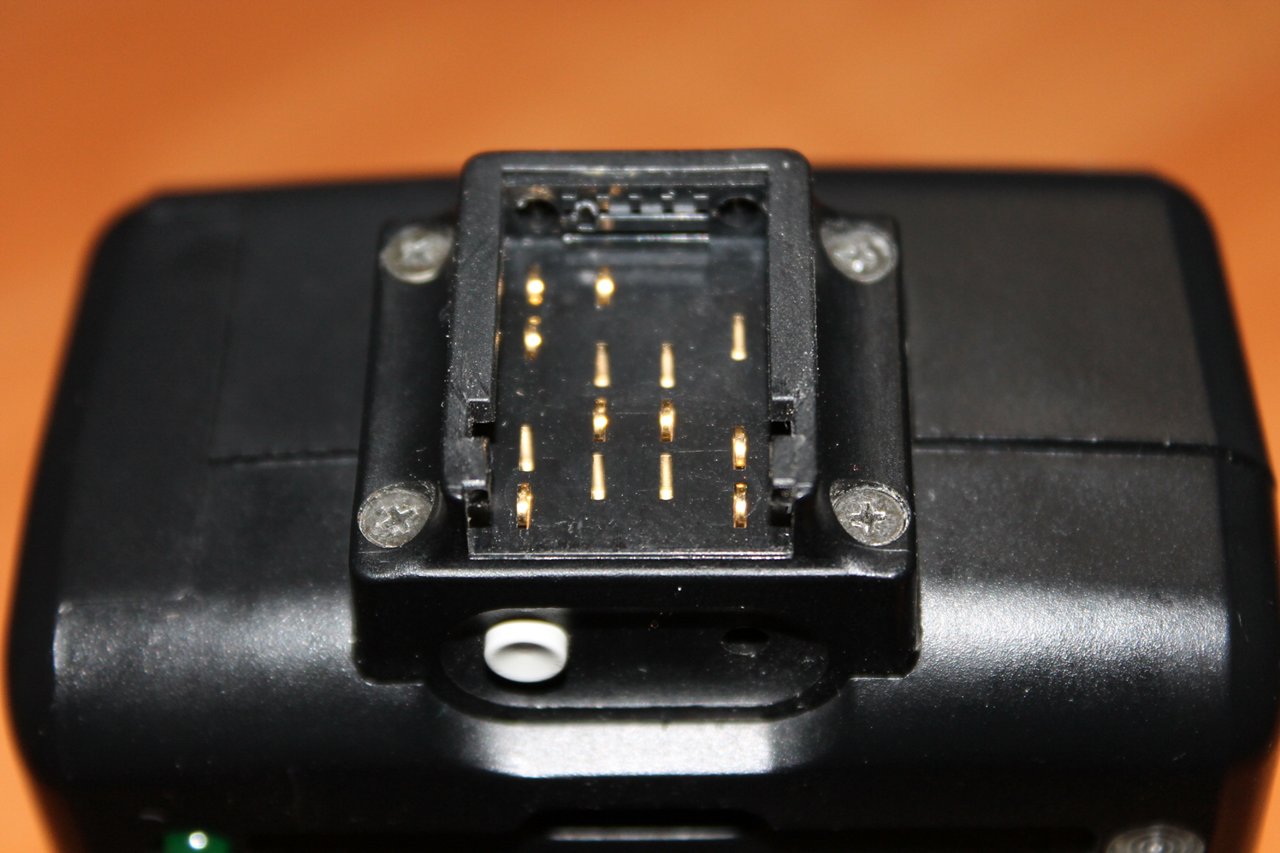

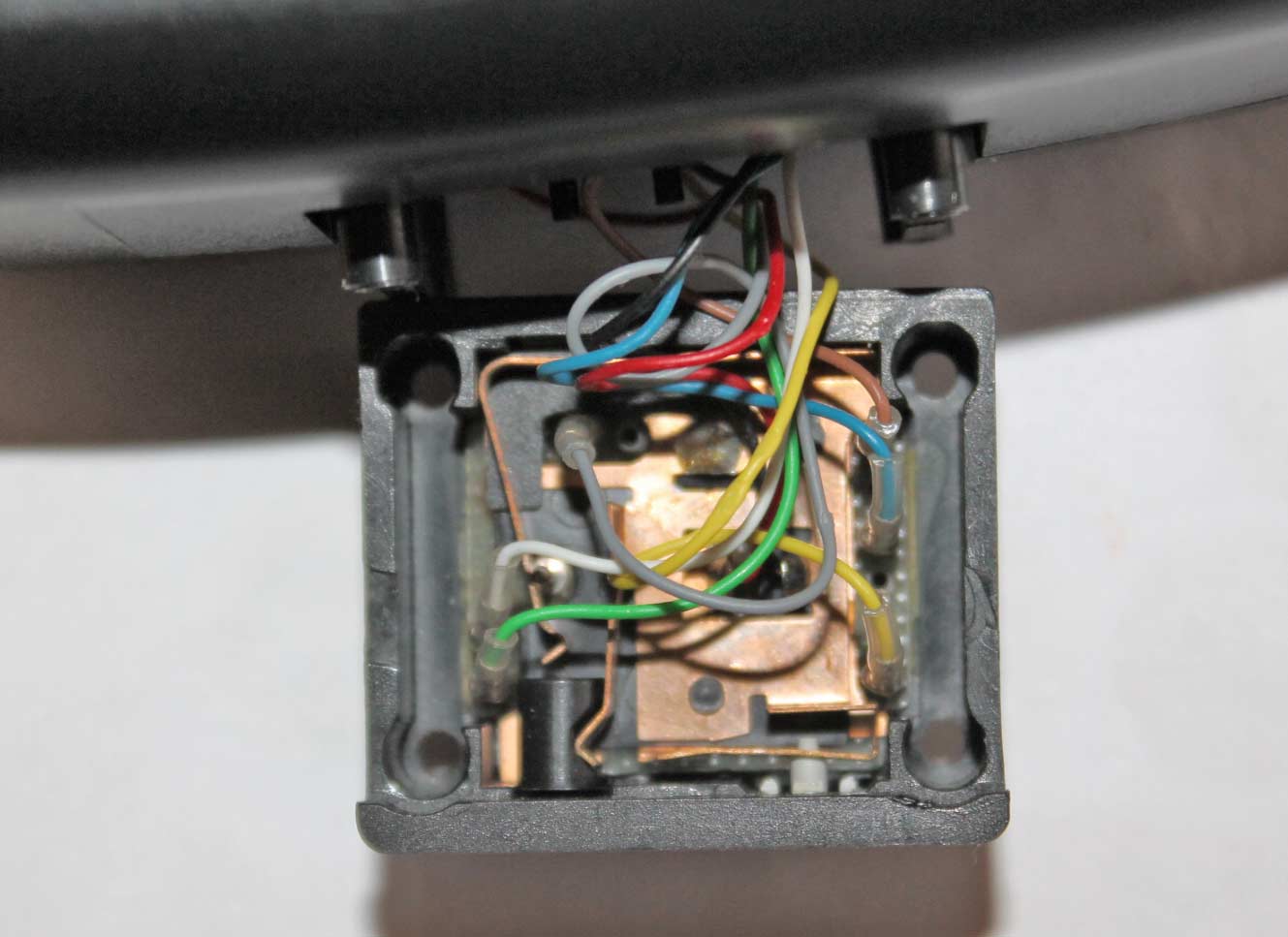

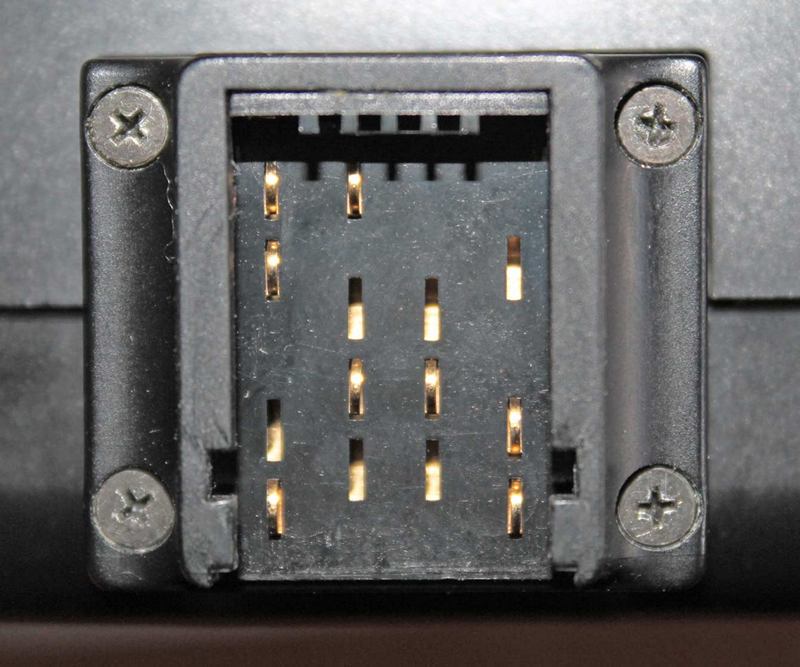

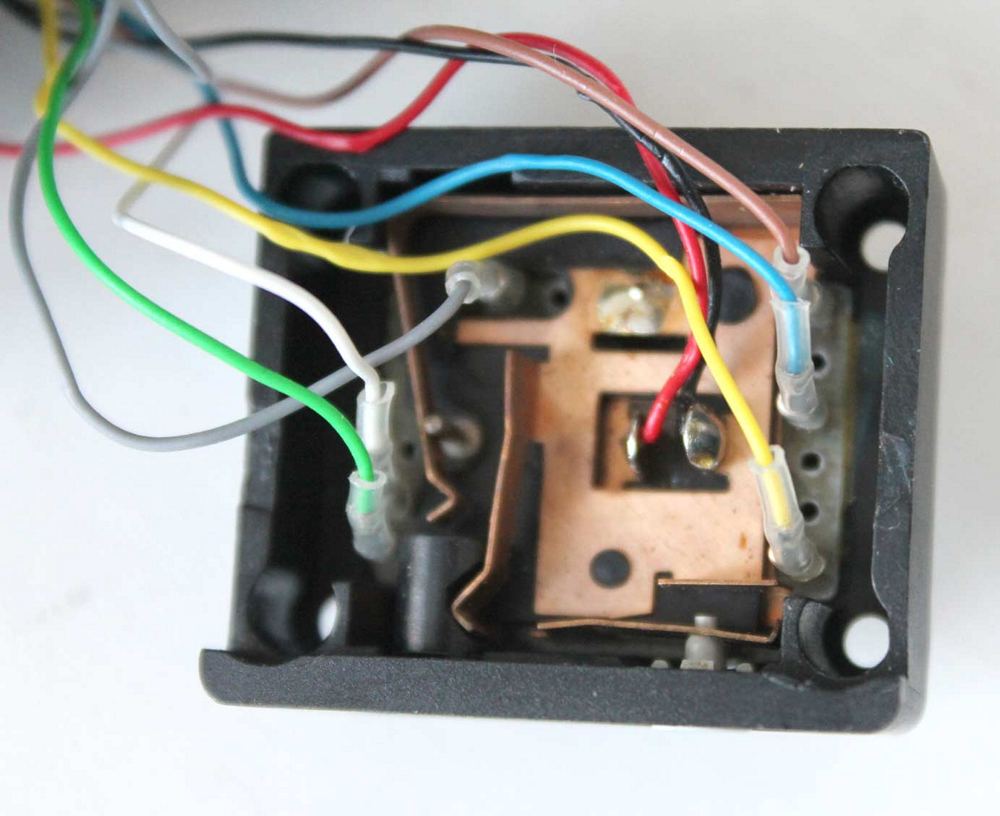

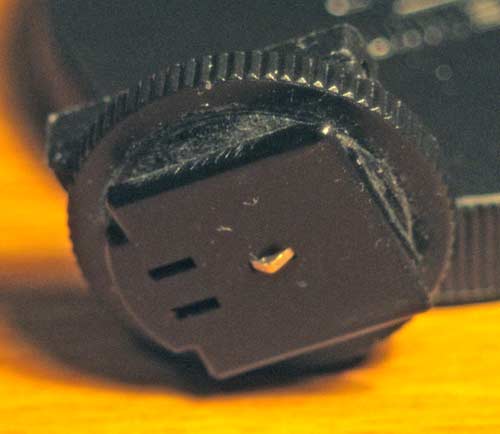

И, пожалуйста, сделайте снимок контактов IMG_8098 в плане, когда плоскость контактов перпендикулярна оси объектива. И, если это возможно, открутите 4 винта, которые держат ногу, аккуратно, чтобы не оторвать провода, приподнимите деталь и сфотографируйте расцветку проводов, припаянных к контактам в ноге.

sever197517 писал(а):
фотки делает одинаковые, регулирую на камере.

Поясните, что значит "одинаковые"? И что вы меняете в настройках камеры?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 16 фев 2016, 11:10
Не в сети
новичок

Зарегистрирован: 15 фев 2016, 13:16
Сообщения: 5
Доброе утро. Фотки отправляю.

Изображение Изображение Изображение

По поводу автоматики разницы при включении 4 или 8 на фотках нет (кроме глубины резкости). На ручном режиме не зависимо от положения ползунка яркость на фотках одинаковая (примеров фоток показать не могу - удалил. Это были пробные снимки ). Может я в чем то ошибаюсь ? Подскажите.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 16 фев 2016, 11:43
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8720
Ну, в общем-то, если вы установили чувствительность и в камере и на вспышке - одинаково (числа ASA соответствуют числам ISO), выбрали на вспышке программу "f/4" и установили диафрагму 4 на объективе и точно также при выборе программы "f/8" установили диафрагму 8, то при исправной работе автоматики вы должны получить нормально экспонированные снимки и в том и в другом случае. Автоматика должна обеспечивать нормальную экспозицию в пределах, обозначенных светодиодами под шкалой расстояний.

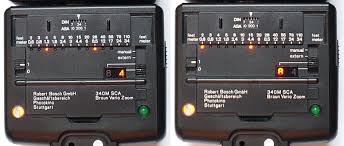

Движки на задней панели (кроме переключателя "manual-extern-8-4") не влияют на экспозицию - они служат для механической калькуляции дистанции, на которой обеспечивается нормальная экспозиция, в зависимости от выбранной чувствительности (DIN/ASA) и установленной диафрагмы. И светодиоды эту дистанцию показывают, от и до.
В режиме "manual" вспышка выдает полный импульс. Это позволяет получить дистанцию освещения больше, чем в программных режимах "f/4" или "f/8", если на объективе установить бОльшую диафрагму - соответственно таблице на переворачиваемой пластине (20).

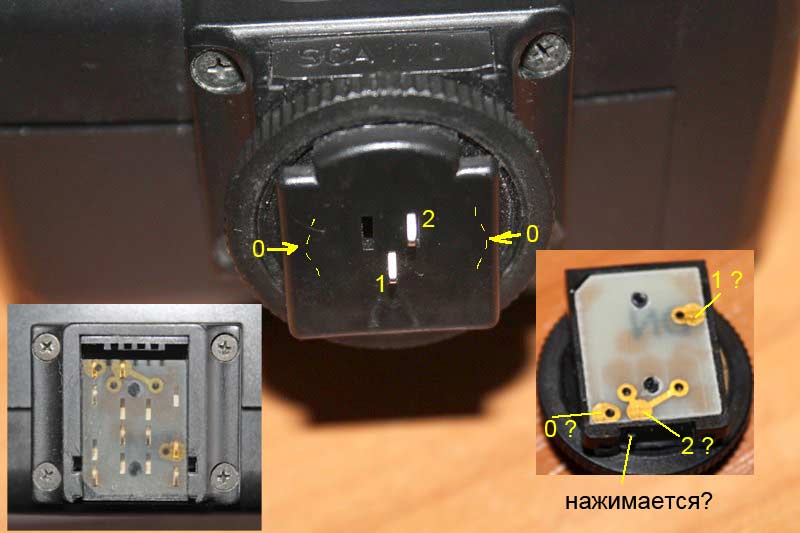

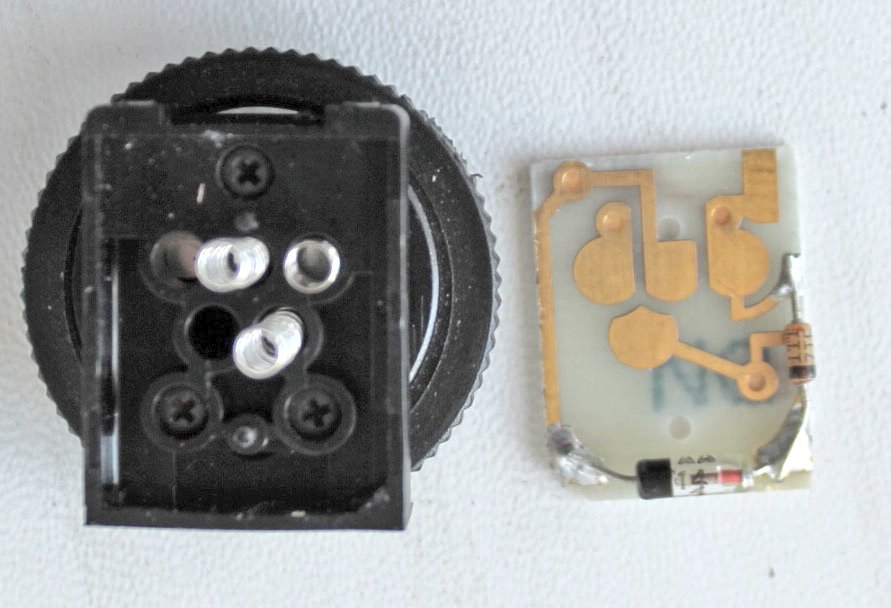

Помогите установить соответствие контактов в ноге - 0 (боковой), 1 (центральный), 2 (готовность) и их контактных площадок на обратной стороне. Это можно сделать прозвонкой мультиметром.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 16 фев 2016, 12:51
Не в сети
новичок

Зарегистрирован: 15 фев 2016, 13:16
Сообщения: 5
Нет не соответствует. 0 ноги - 2 площадки, 1 ноги - 0 площадки, 2 ноги - 1 площадки.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Braun VarioZoom 340SCA
Непрочитанное сообщениеДобавлено: 16 фев 2016, 15:36
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8720
Внешние разъёмы фотовспышек Pentax.

Очень хорошо. Видно, что черный и красный - это кнопка TEST, параллельная синхроконтактам ноги. И они же выходят на 2,5 мм гнездо для синхропровода.

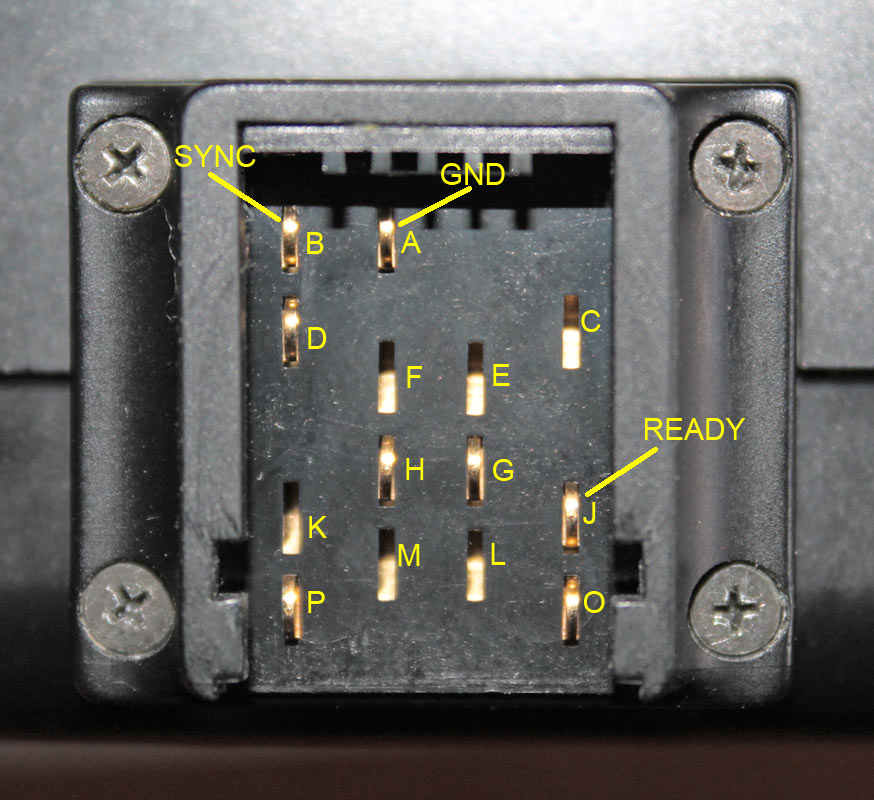

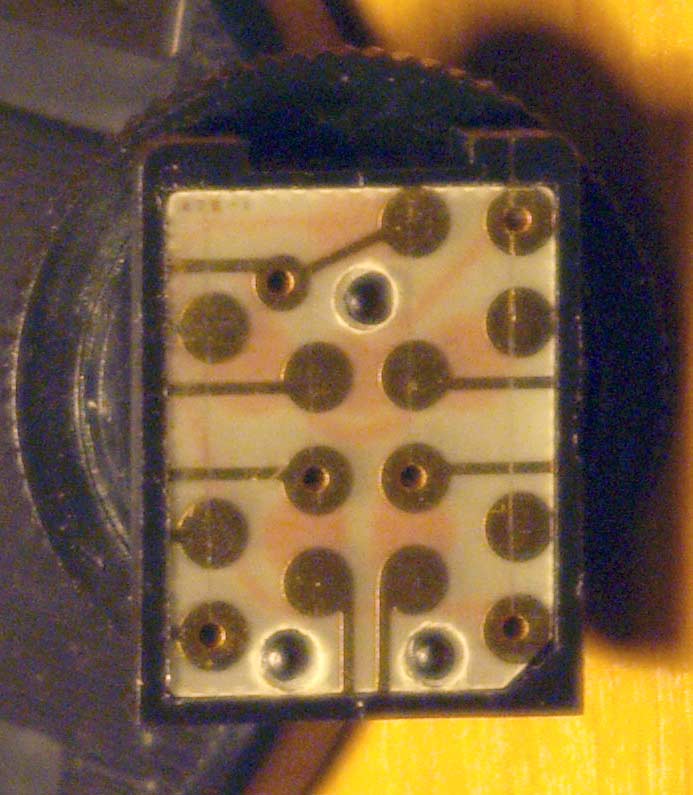

sever197517, измерьте напряжения на контактах относительно контакта "A" (GND), когда вспышка включена и показывает готовность.
A - 0 v (GND)
B - 4,2-4,5 V (Sync) -верно?
C - NC
D - ? v
E - NC
F - NC
G - ? v
H - ? v
J - 2 V (Ready, Pentax) -верно?
K - NC
L - NC
M - NC
O - ? v
P - ? v

Среди этих контактов имеется один, который служит для подключения внешнего фотодатчика в режиме "extern", а именно фотодатчика фотокамеры с TTL- замером. Можно вместо этого внешнего фотодатчика поставить переменное сопротивление и в режиме "extern" вручную регулировать мощность вспышки. Если, конечно, в этом есть необходимость.
