 Заголовок сообщения: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 18 апр 2016, 22:29
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8
Yongnuo YN685 перестала включаться. Внутри что-то дребезжало. После вскрытие был обнаружен свободно болтающийся винт крепления металлической пятки башмака. Наверное что-то коротнул, но визуальных следов нет. Где начинать искать проблему. А то и схем пока нет.

Сделал снимки плат.

Изображение Изображение Изображение Изображение

Тут был найден след КЗ и заменен конденсатор:


Исходники:


Добавлено модератором:

Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 20 апр 2016, 23:40
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Здравствуйте, Enox!
Ну, когда есть фото, то можно уже предметно говорить. Нужно собрать вспышку в открытом виде, включить и, помня о вероятном наличии высокого напряжения на деталях схемы, измерить напряжения на выводах конденсаторов C102, C103, C104, C105 и C106.
Скорее всего короткое замыкание могло повредить входные ключи, подающие питание на узлы схемы.

И, пожалуйста, нанесите прямо на фотографиях маркировку тех деталей, которые не удалось прочитать.
Также нужны фото общего вида собранной в открытом виде вспышки и фото соединений и расцветки проводов и шлейфов между платами. Отдельно нужны фото проводов от главной платы к ноге и распайку проводов на плате ноги.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 21 апр 2016, 15:50
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8
Вспышка не включается. Промерял, такие результаты:
C102 - 5.3 V
C103 - 5.26 V
C104 - 5.28 V
C105 - 5.3 V
C106 - 5.3 V

Промаркировал:


Снимки плат:

Изображение Изображение Изображение Изображение

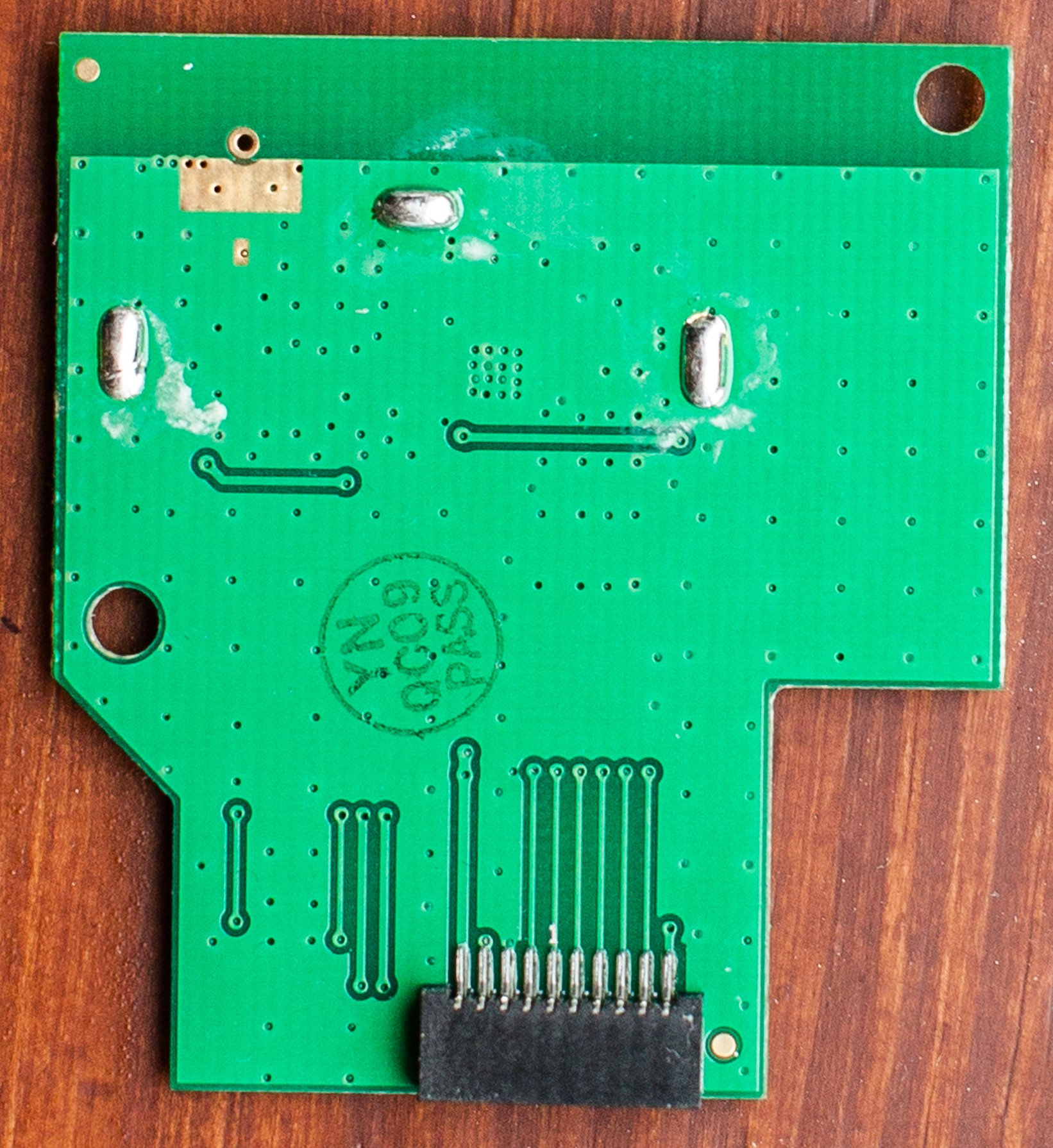

Плата трансмиттера YN685-RF V1,4:

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 22 апр 2016, 14:42
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Еще одна проблемка проявилась:
Kolyamba84 писал(а):
Такая проблема-отключилась YN685 от перегрева и не включается. Точнее, включается, на дисплее надпись "HOT" и на этом все. Прошло уже значительное время, а ситуация не поменялась. Может кто сталкивался?
...
В общем, вдруг кому интересно будет на будущее, дело оказалось в шлейфе. Просто вылетел. То ли плохо был закреплен, то ли от вращения в одну сторону. Как понял, лучше по кругу не вращать на несколько раз, а если повернул вправо, то вернуть влево. :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 22 апр 2016, 14:51
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8
С этой проблемой тоже сталкивался, правда, просто не вспыхивала. Разобрал, вставил шлейф и заработало все. Не крутить на 360 градусов.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 25 апр 2016, 12:24
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Кажется, что у нас проблема с измерениями. :(
Покажите на фото, как вставлены щупы и в каком положении переключатель режимов при измерении низких напряжений и при измерении высоких напряжений.
И не нажата ли случайно кнопка "HOLD" ? Проверьте работает ли прибор, измерив напряжение пальчикового аккумулятора или батарейки из фотоаппарата.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 25 апр 2016, 18:43
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8

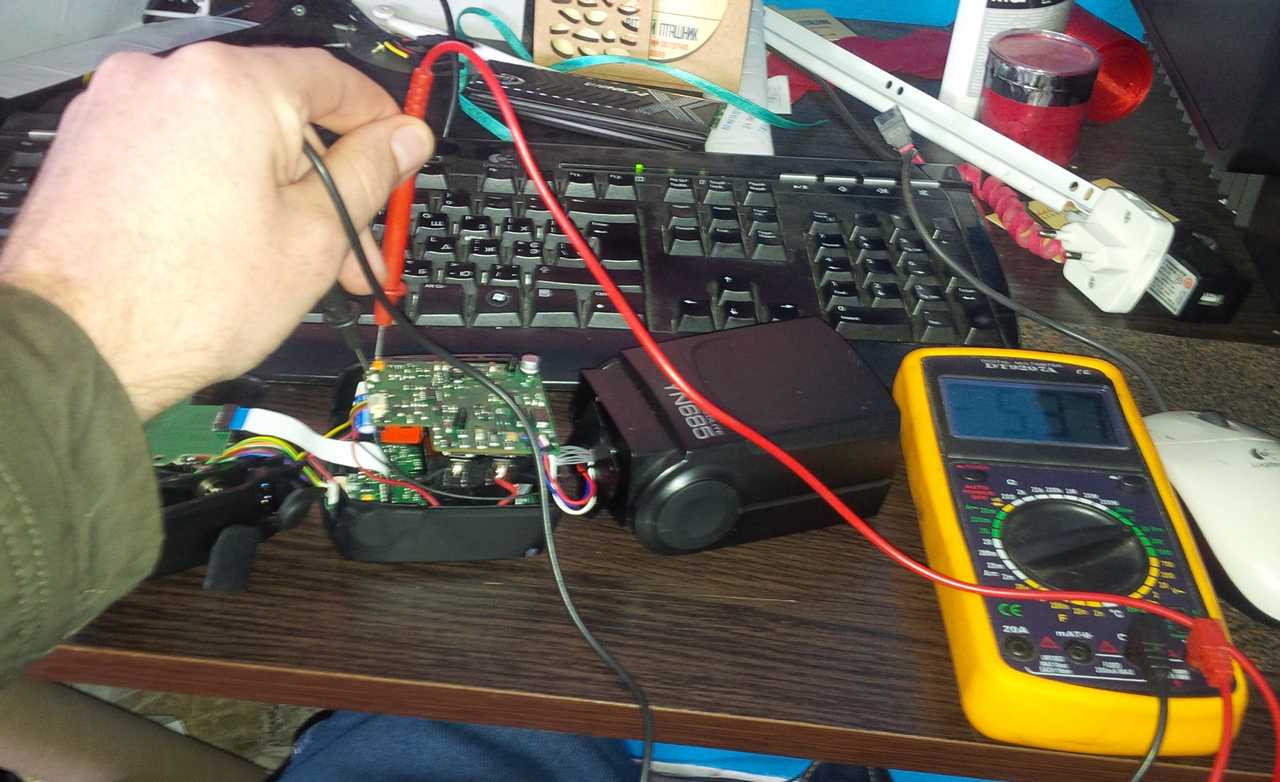

Прибор DT9207A. Фото измерения



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 27 апр 2016, 20:33
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Очень хорошо. Теперь на пределе 20 Вольт постоянного напряжения ставим чёрный щуп "COM" на точку "Batt(-)" и красным щупом касаемся точек:
Batt(+) = ? В (чтобы знать состояние батареи),
VBATT = ? В,
TP1 = ? В,
TP2 = ? В,
TP3 = ? В,
катод (синяя полоска) ZD101 = ? В,
анод ZD101 = ? В.
И пока достаточно.
Если прибор будет показывать "1.0", то надо будет переключиться на бОльший предел измерения, "200V" или "1000V".
Сообщите, что получилось. Далее будем продолжать по результату измерений.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 30 апр 2016, 14:38
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8
Batt(+) = 5.05 В
VBATT = 0 В,
TP1 = 0 В,
TP2 = 0 В,
TP3 = 0 В,
катод ZD101 = 0 В,
анод ZD101 = 0 В.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 30 апр 2016, 17:41
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Похоже, что сгорел термопредохранитель FU102, который между точками Batt(+) и VBATT. Это металлический цилиндрик FU102 в нижней части фото http://impulsite.narod.ru/yongnuo/yn685/power-pcb_sideb.jpg
На нём имеются какие-то надписи, обозначения?

Теперь на обесточенной вспышке надо перепроверить, действительно ли там есть разрыв, измерив сопротивление между этими точками. В норме сопротивление термопредохранителя меньше 1 Ом. Если перегорел, сопротивление - бесконечность.
Заменить можно термопредохранителем на 125...135°С на ток 10 Ампер.

После замены прошу снова измерить и сообщить напряжения на всех контрольных точках.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 01 май 2016, 15:58
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8
Обнаружил измерил омметр молчит.
Такой на замену подойдет: https://www.rcscomponents.kiev.ua/produ ... D0%B9.html ?

А можно пока попробовать поставить обычный плавкий предохранитель для проверки? А то как раз праздники, магазины не работают.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 01 май 2016, 16:38
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Да.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 20 май 2016, 20:09
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8
Заменил термопредохранитель. Не помогло.
Покопал чуть глубже: сгорели ключи под термопредохранителем.
Их тоже заменил, но не помогло.

На фото неисправные ключи.

После манипуляций имеем такое:
Batt(+) = 5.3 В
VBATT = 0 В,
TP1 = 0 В,
TP2 = 1 В,
TP3 = 0 В,
катод ZD101 = 0 В,
анод ZD101 = 0 В.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 21 май 2016, 11:09
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Да, видимо, захватило глубже, чем только предохранитель. В этой ситуации надо бы удалить пока оба этих транзистора AO4498, если они имеют КЗ между коллектором и эмиттером, и выяснить работоспособность вспомогательных стабилизаторов напряжения. С этим я смогу помочь только в понедельник.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 31 май 2016, 13:00
Не в сети
новичок

На форуме с: 18 апр 2016, 22:14
Сообщений: 8
Как проверить вспомогательные стабилизаторы.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 26 май 2017, 02:41
Не в сети
новичок

На форуме с: 26 май 2017, 02:06
Сообщений: 5
Здравствуйте! Простите что не по теме. Подскажите, пожалуйста, какую лампу поставить в Yongnuo 685 вместо разбитой. Не найду у китайцев что-то.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 26 май 2017, 02:51
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Здравствуйте, олегас!
Сообщите, какие размеры были у разбитой лампы: viewtopic.php?p=817#p817 и как выглядят электроды? Как здесь: http://impulsite.narod.ru/parts/tube/li ... 00lamp.jpg или другие, как в этой http://impulsite.narod.ru/parts/tube/li ... n550ex.jpg ?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 26 май 2017, 07:44
Не в сети
новичок

На форуме с: 26 май 2017, 02:06
Сообщений: 5

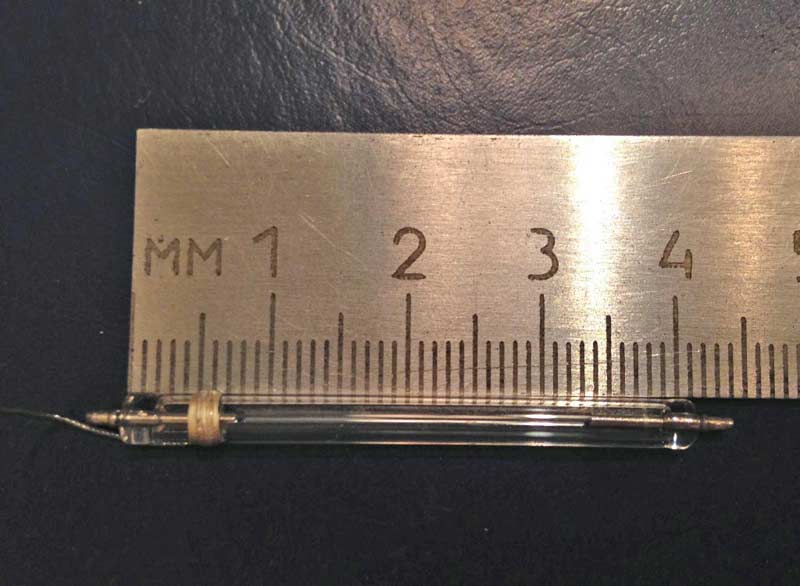

Пардон, мало чего в этом понимаю. Длина рефлектора 30 мм. Несколько фото тут https://yadi.sk/d/aLYSoMWD3JXsbD
Лампа разбилась из-за падения, которое случилось по глупости. В клубе поставил вспышку на колонку, она и ускакала от вибрации. Ремонт оценили в половину стоимости новой. Решил попробовать сам вернуть её к жизни.

Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 26 май 2017, 10:39
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
олегас писал(а):
мало чего в этом понимаю

Поэтому я вам ссылку и дал, чтобы вы вникли в тему: Лампы накамерных вспышек (линейного типа).

Отпаяйте остатки лампы и измерьте её диаметр, и длину трубки. Затем можно будет выбрать близкую по габаритам. Предполагаю, что "лампа для Nikon SB-800", которая 41,5х3,5х27,5 мм, http://impulsite.narod.ru/parts/tube/li ... 00lamp.jpg вашей вспышке понравится. :)
И на будущее имейте ввиду: viewtopic.php?p=3606#p3606
Цитата:
Во избежание перегрева и повреждения головки вспышки не допускается съемка непрерывной серии, при которой вспышка срабатывает более 20 раз. После непрерывной серии из 20 кадров необходимо сделать перерыв не менее, чем на 10 мин.


олегас писал(а):
Лампа разбилась из-за падения

Лампа уже была так изношена перегрузом частыми пыхами, что погасла бы и сама через несколько дней/недель: viewtopic.php?p=3605#p3605

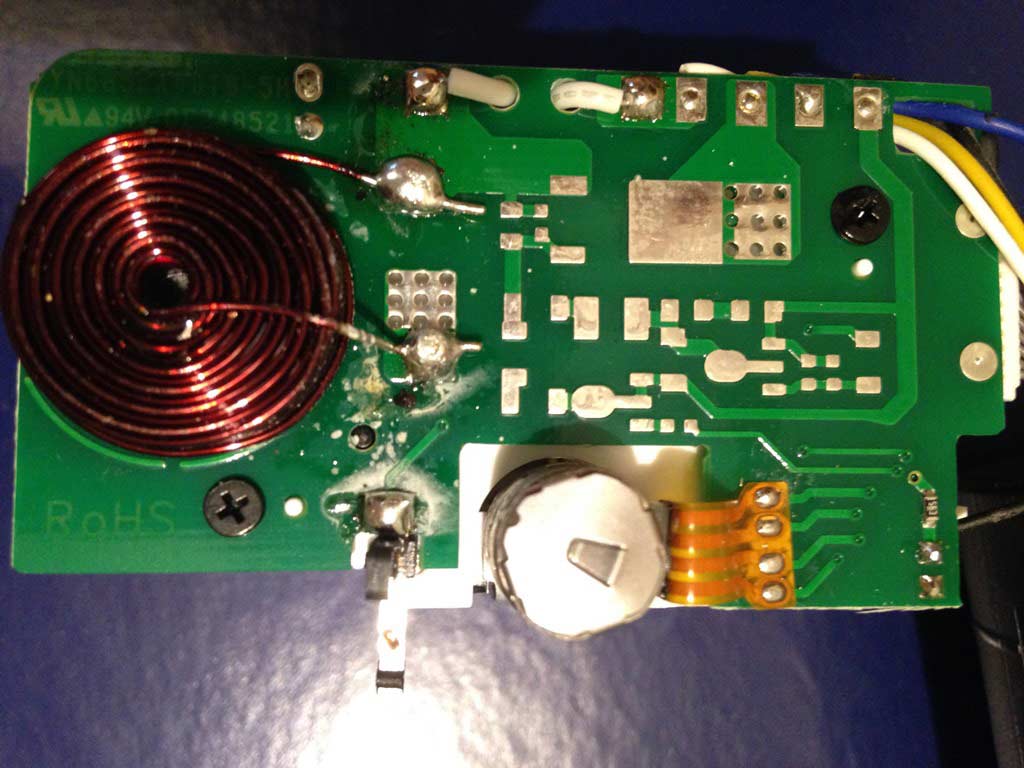

Сфотографируйте, пожалуйста, плату в головке вспышки с обеих сторон. Чтобы снять внутреннюю сторону, потребуется пару саморезов выкрутить и осторожно отвести плату, сколько получится.
Всё равно вам придется рефлектор вынимать. А ваши фото потом пригодятся кому-нибудь в ремонте. Да и хорошо бы подетально сравнить с платой вспышки Yongnuo 600EX-RT.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 27 май 2017, 00:43
Не в сети
новичок

На форуме с: 26 май 2017, 02:06
Сообщений: 5
Ок, сфотографирую с удовольствием. Пока руки не доходят. Как-то нужно разрядить конденсатор ещё.
С этой вспышкой отношения не складываются)) Два раза вылетал шлейф и появлялась надпись "HOT" как от перегрева. Со второй такой же вспышкой этого не случалось, правда она чуть моложе.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 27 май 2017, 00:58
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
Вот как раз кстати, фотографии платы в головке именно Yongnuo YN685 пригодятся для описания как и где разряжать основной конденсатор.

олегас писал(а):
Как-то нужно разрядить конденсатор ещё.

Безопасно разрядить резистором 1 кОм 2 Вт и проконтролировать остаточное напряжение можно на точках пайки чёрного и жёлтого проводов на плате головки.
Инструменты для разрядки: viewtopic.php?p=981#p981
Места пайки проводов в похожих вспышках:

Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 06 июн 2017, 14:12
Не в сети
коллега

На форуме с: 19 авг 2014, 14:40
Сообщений: 116
олегас писал(а):
Здравствуйте! Простите что не по теме. Подскажите, пожалуйста, какую лампу поставить в Yongnuo 685 вместо разбитой. Не найду у китайцев что-то.

На всех китайских вспышках YN 5ХХ/600ХХ стоит одна и та же лампа, ищите на ali/ebay - есть там лоты. При замене внимательно посмотрите как стояла исходная, не забудьте силовые контакты защитить термокембриком.
Если вспышка давно лежит без дела, конденсатор наверняка пустой, но проверить не помешает: красный-чёрный в body, в голове, как в 685 - не помню.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 06 июн 2017, 16:05
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8940
ШлиМимо писал(а):
но проверить не помешает: красный-чёрный в body, в голове, как в 685 - не помню.

Судя по фото от олегас, в голове такая же печатная плата, как в YN600EX, т.е. можно контролировать высокое напряжение в точках пайки чёрного и жёлтого проводов:

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 30 июн 2017, 04:32
Не в сети
новичок

На форуме с: 26 май 2017, 02:06
Сообщений: 5
Спасибо всем за поддержку! Вспышка теперь работает. Из-за отсутствия знаний, навыка и инструмента ремонт занял больше времени чем представлял. Купил лампу Nikon SB-800 SB800 за 200 р., (мне показалось она чуть меньше диаметром, длину битой лампы измерить не удалось, она разлетелась на несколько частей), за месяц доставки конденсатор вспышки разрядился и при проверке устройством с лампочкой, её сигнала не было. Проверял после замены лампы - чёрный и жёлтый провод дают разряд.
Вызвало затруднение - зум остановился в верхней позиции и провода натянулись, было ограничение в манипуляциях лампой. Как его сдвинуть не сообразил.
После нескольких пробных пыхов появился лёгкий запах палёного, наверно это новая лампа обгорает. )))

Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN685
Непрочитанное сообщениеДобавлено: 07 авг 2017, 23:13
Не в сети
коллега

На форуме с: 02 сен 2016, 11:20
Сообщений: 79
Светкавица Yongnuo YN685 . След падане работи само на пълна мощност. IGBT е здрав. След внимателно оглеждане на платката установих , че се е разпоил датчика за оптичното влакно. След като го запоих YN685 работи като нова.
--
Вспышка Yongnuo YN685. После падения работает только на полную мощность. IGBT исправен. После тщательного осмотра платы обнаружил, что отпаялся датчик на световоде. После того, как запаял его, YN685 работает как новая.
