 Заголовок сообщения: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 14 июн 2017, 07:22
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Доброго времени суток!
Принесли вспышку с проблемой - не вспыхивает. Осмотр показал сгоревший IGBT, стоял RJP5001. Под рукой был только CT - 40 поставил, один раз вспыхнула и транзистор опять пробило. Пока в наличии нет ничего более помощнее. Но ведь он стоит только на управлении трансформатором поджига. Схем нет, да и инфы по данной вспышке, только руководство пользователя. Может транзистор слабоват? Хотя для проверки я думаю пошёл бы. Кто сталкивался с такими вспышками?



Добавлено модератором:

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, горит IGBT
Непрочитанное сообщениеДобавлено: 14 июн 2017, 10:45
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
А что за название такое: "CT - 40"? Что-то я таких не знаю, не встречал.

И где фото плат? Какая-то информация появится и накопится, если вы (и другие посетители форума) выложите фото и свои наблюдения по этой вспышке.
Вот так же, как это сделали коллеги:
viewtopic.php?p=6688#p6688
viewtopic.php?p=9068#p9068
viewtopic.php?p=25051#p25051
viewtopic.php?p=12340#p12340
viewtopic.php?p=4908#p4908
viewtopic.php?p=18129#p18129


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 15 июн 2017, 07:35
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
CT40KM-8H.
Как я понял это новая вспышка и никто ещё её не ремонтировал. Хорошо, по возможности сфоткаю платы, за задержку прошу не пинать, вспышка на работе.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 15 июн 2017, 11:30
Не в сети
коллега

Зарегистрирован: 19 авг 2014, 14:40
Сообщения: 104
Вовик 76 писал(а):
сгоревший IGBT, стоял RJP5001. Под рукой был только CT40KM-8H поставил, один раз вспыхнула и транзистор опять пробило.

Вовик 76, судя по monitor(у), Ты мастер грамотный и такой ляпсус ... - 40-ку Ты просто подставил (под удар) . :mrgreen:
В общем, скачай datasheet(ы) на оба транзистора и всё поймёшь ... и сообразишь (подсказывать не стану :lol: ) чем заменить.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 15 июн 2017, 12:04
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Ага, CT40KM, понятно. Считаю не лишним пояснить, почему этот транзистор сгорел сразу, чтобы другие не наступали на эти грабли. Откройте схему Nikon SB-700: viewtopic.php?p=6688#p6688, которую мне помогли восстановить коллеги denis64, protel, Vikt(or), Martemyanovich и другие своим непосредственным участием и качественными фотографиями.

Так вот, 15-17 вольт, которые обеспечивает драйвер, управляющий IGBT-транзистором RJP5001 в Nikon SB-5000, недостаточно для затвора CT40KM-8H, чтобы транзистор полностью открылся. При таком напряжении транзистор безопасно может пропускать ток не более 100 А (см. "Maximum Pulse Collector Current" график в спецификации). Полуоткрытый канал "коллектор-эмиттер" имеет относительно большое сопротивление и при бóльшем токе быстро перегревается и горит. Что у вас и произошло.

Заменить RJP5001 можно транзисторами, которые имеют управляющее напряжение до 18-20 вольт (viewtopic.php?p=20103#p20103), например, IRG4BC40W, IRG4BC40U, IRG4BC40F, HGT1S20N60C3S, и крупногабаритными из серии IRG4PC50. Смотрите список в теме: IGBT транзисторы

Вовик 76, по схеме Nikon SB-5000 может быть похожа на старшую "сестру" SB-900 или SB-700. Я вас прошу сравнить платы Nikon SB-5000 со схемой SB-700 и внести (или описать подробно) отличия. Так и накопится материал, потом проще будет ремонтировать подобные вспышки.

PS: если в головке вспышки имеется термодатчик, такой же как в SB-700, то, пожалуйста, уточните направление диодов.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 15 июн 2017, 12:28
Не в сети
коллега

Зарегистрирован: 19 авг 2014, 14:40
Сообщения: 104
Ну вот испортили интригу ... , не дали Вовику и "Репу" почесать :lol: . Nikon SB-5000 вспышка мощная (до конденсатора не разбирал), а так на всякий случай ставил пару раз в параллель два IRG4BC40W - НЕ ВОЗВРАЩАЛИСЬ.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 15 июн 2017, 12:31
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Извините. :oops:


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 16 июн 2017, 06:55
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Спасибо всем большое! Просто со вспышками много дел не имел, как то большую часть фотоаппараты и видеокамеры, вспышки это так , замена лампы и что по мелочам. Транзисторы на неё заказал, придётся подождать. Вот фото её.

Главная плата (100 PCB):


Платы преобразователя (300 PCB) и вспомогательного питания (200 PCB):

Изображение Изображение Изображение Изображение

Изображение Изображение

Плата IGBT транзистора (500 PCB):

Изображение Изображение

Изображение Изображение

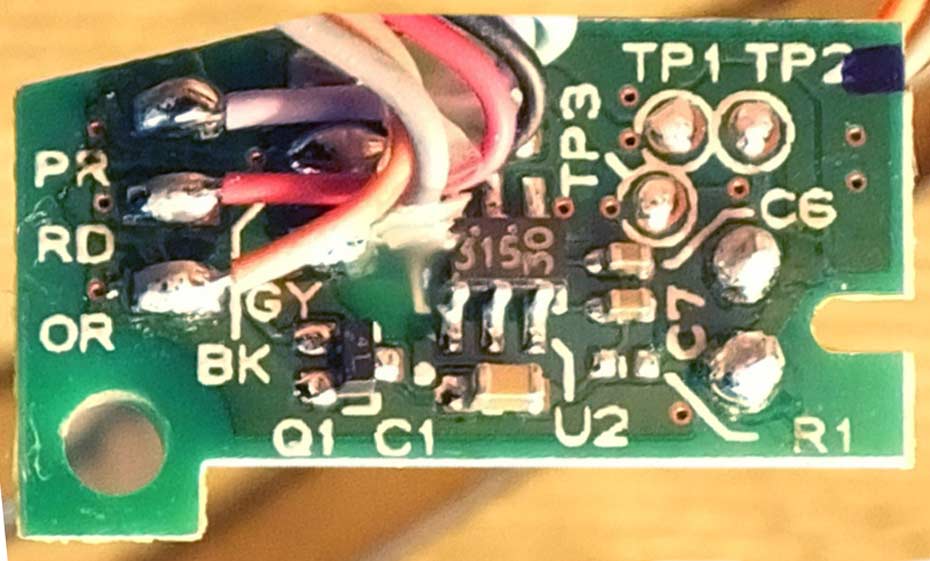

Плата фотоприёмника беспроводного управления (REMOTE):

Изображение Изображение

Плата радиомодуля:


Мотор зума и плата лампы:



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 19 июн 2017, 21:46
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Спасибо, файлы получил, выложил вместо прежних.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 20 июн 2017, 07:39
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Пожалуйста! А я теперь буду ждать транзисторы, так как нет никаких.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 20 июн 2017, 22:29
Не в сети
коллега

Зарегистрирован: 14 окт 2016, 15:03
Сообщения: 126
Вовик 76, можно узнать место, где лежат оригиналы RJP5001 для покупки? Жуткая грусть берёт по поводу вылета транзистора в столь свежей вспышке от NIKON - ну что им стоило вставлять по два в параллель и чтоб прекратился этот позор.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 21 июн 2017, 12:24
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
ЮРАЙ, обращайтесь к photocanon: viewtopic.php?p=26045#p26045
Судя по описанию - то, что вам нужно. Для сравнения: viewtopic.php?p=24714#p24714


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 03 июл 2017, 07:52
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Коллега, где взять оригиналы, не знаю. Заказал на али, буду смотреть что пришлют.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 08 июл 2017, 20:33
Не в сети
коллега

Зарегистрирован: 14 окт 2016, 15:03
Сообщения: 126
Ну вроде как никому не посчастливилось получить оригинал IGBT с АЛИ. Вам удачи!


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 16 окт 2017, 08:11
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Доброго времени суток! наконец-таки получил долгожданные транзисторы. Поставил, несколько раз замечательно вспыхнула. решил собрать, перестала включаться. Опять разобрал, собрал стала включаться, но вместо вспышки, слабое свечение. Осмотрел всё, несколько раз опять разбирал, собирал, опять же - слабое свечение. Что может быть?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 16 окт 2017, 18:54
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Слабое свечение, мерцание в лампе, означает, что поджиг работает, но где-то разорвана силовая цепь: плюс основного конденсатора - дроссель - анод лампы, катод лампы - разделительный диод - IGBT - минус основного конденсатора. И конденсатор не может разрядиться на лампу. Одна из возможных причин - переломлен один из силовых (толстых) проводов в "шее" или возле лампы. Или пайка на катоде/аноде лампы отгорела.

Напряжение на основном конденсаторе в норме, около 325...330 вольт?

Ещё надо сказать, что разряда может не быть, если IGBT по какой-то причине не открывается.
Может быть какой-то разъём неплотно соединён? Т.е. или нет питающего напряжения на драйвере или драйвер не исправен, не передает управляющий импульс.

Лучше всего осциллографом посмотреть наличие открывающего импульса на затворе (gate) IGBT?
И нет ли короткого замыкания перехода "коллектор-эмиттер" в RJP5001?

Хочу попросить, если вас не затруднит, дополнительно сфотографировать плату IGBT-транзистора:
С обеих сторон и под разными углами. Я бы попробовал разобраться с ней, что там для чего, какие точки проверять, может быть схемку черкануть. Вот вроде бы Q504 - транзистор поджига, C507 - конденсатор поджига, на нём должно быть около 300 В. Аналогично около 300 В должно быть на С504 и C505 - конденсаторах вольтодобавки.
А вот цепей управления, драйвера для IGBT RJP5001 не вижу. Они, наверное, на другой стороне печатной платы.

Под чёрным лаком не видно дорожек платы если фотографировать как обычно, перпендикулярно плоскости. Но иногда токоведущие дорожки, так как они имеют небольшой рельеф, видны в отраженном свете. Может быть у вас получится сделать такую съёмку?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 18 окт 2017, 07:36
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Да, на конденсаторе около 300 вольт. Буду искать обрыв. Спасибо.

Как ни пытался сфотографировать, всё равно не видно дорожек, очень сильно залиты лаком.
Нашёл неисправность, проблема в U501, управление IGBT транзистором, 6 нога коротит на землю. Теперь придётся искать такую, или заказывать.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 18 окт 2017, 15:42
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Вовик 76 писал(а):
Как не пытался сфотографировать, всё равно не видно дорожек

Вовик 76, может быть у вас есть вид этой платы с нижней стороны? Выложите, пожалуйста, пока вспышка разобрана.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 24 окт 2017, 07:41
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Там тоже всё залито лаком, попробую, но даже глазами очень надо постараться, чтоб увидеть дорожки.
Да, я нашёл подобный драйвер, только 8 ножечный с китайской вспышки Yongnuo. В свободное время попробую подкинуть, правда придётся развести проводками.

С драйвером не стал рисковать, заказал на али родной, пусть подождёт. Вот фотка.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 24 окт 2017, 11:51
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Спасибо.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 23 дек 2017, 07:03
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 01:02
Сообщения: 60
Вчера получил драйвер IGBT, поставил всё работает. Отдал клиенту, пусть проверяет.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 13 мар 2018, 23:14
Не в сети
новичок

Зарегистрирован: 07 мар 2017, 10:47
Сообщения: 11
Просьба фотки перезалить сюда, я просто кидаю постоянные ссылки.

Главная плата:

Изображение Изображение

https://photo-parts.com.ua:443/parts/IM ... in-pcb.jpg
https://photo-parts.com.ua:443/parts/IM ... -pcb_1.jpg

Из особенностей: новые чипы MCU и sub-MCU, которые ранее не встречались.
Схема питания процессоров выполнена на плате питания.

Два одинаковых трёхконтактных разъема, один из которых идет на датчик поворота головы, а другой на датчик света в голове, можно перепутать и вспышка не включится.

Платы питания:

Изображение Изображение

https://photo-parts.com.ua:443/parts/IM ... er-pcb.jpg
https://photo-parts.com.ua:443/parts/IM ... -pcb_1.jpg

Накачка конденсатора стандартный push-pull, но какие-то хлипковатые элементы.
Питание затвора IGBT не от высокого понижением, а повышением импульсным step up из батарейного до 20В и стабилизацией до 18.

Плата лампы:

Изображение Изображение

https://photo-parts.com.ua:443/parts/IM ... sh-pcb.jpg
https://photo-parts.com.ua:443/parts/IM ... -pcb_1.jpg

Тут и сам драйвер IGBT, и два IGBT (!). Один - RJP5001 на лампу, второй P4009 на поджиг, вместо тиристора.

Так же в голове стоит стрёмный ультразвуковой насосик, который подает воздух на лампу. Эффекта от его работы я заметить не смог, кроме звука шшшшшшшш.

Качество сборки примерно на уровне SB-700, технические решения - интересные, вероятно будет весело в ремонтах.

PS. Нашел тему viewtopic.php?p=26037#p26037, фотки там уже есть.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 14 мар 2018, 00:45
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
vth, спасибо! Для вспышки, к которой нет полноценной принципиальной электрической схемы любые, а уж тем более хорошие фотографии полезны. По мере появления свободного времени я стараюсь по фотографиям восстанавливать схемы. И многие участники форума в этом оказывают посильное участие и помощь. Вот так, например, были частично восстановлены схемы SB-300, SB-700.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 14 июн 2018, 14:44
Не в сети
новичок

Зарегистрирован: 14 июн 2018, 14:37
Сообщения: 10
День добрый
Выручите пожалуйста, не могу открыть вспышку SB-5000.
Открутил все болты, немножко все отошло, но там, где крепление по центру, не получается.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nikon SB-5000, не вспыхивает
Непрочитанное сообщениеДобавлено: 14 июн 2018, 17:33
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Здравствуйте, vinnik!
Скачайте сервис-мануалы к Nikon SB-800, SB-900 - в них подробно расписано, как следует правильно разбирать такие вспышки.
